स्थायी सीम छत पैनल

सेनबो भवन निर्माण सामग्रीअपने मेटल रूफ सिस्टम उत्पाद रेंज के हिस्से के रूप में स्टैंडिंग सीम रूफिंग पैनल की आपूर्ति करता है। इन पैनलों को धातु के कॉइल से एक उच्च-रिब प्रोफ़ाइल में रोल किया जाता है और आसन्न पैनलों के ऊर्ध्वाधर किनारों को इंटरलॉक करके एक साथ जोड़ा जाता है। इनका व्यापक रूप से बड़े पैमाने पर सार्वजनिक भवनों और औद्योगिक सुविधाओं में उपयोग किया जाता है जहां दीर्घकालिक वॉटरप्रूफिंग और हवा प्रतिरोध की आवश्यकता होती है।

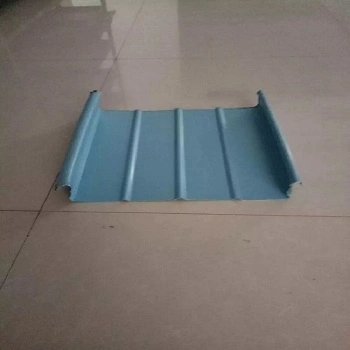

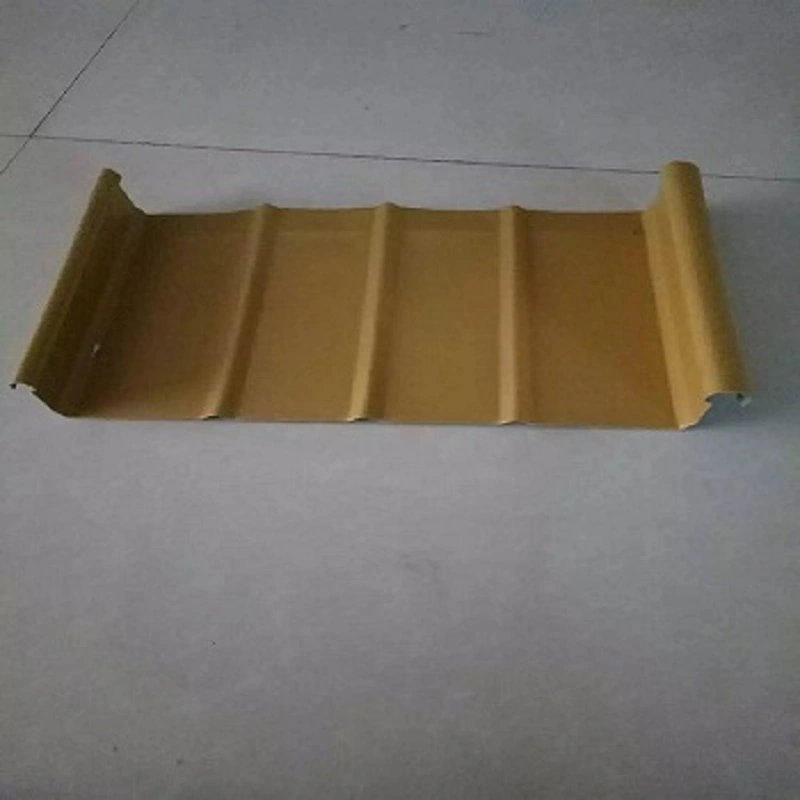

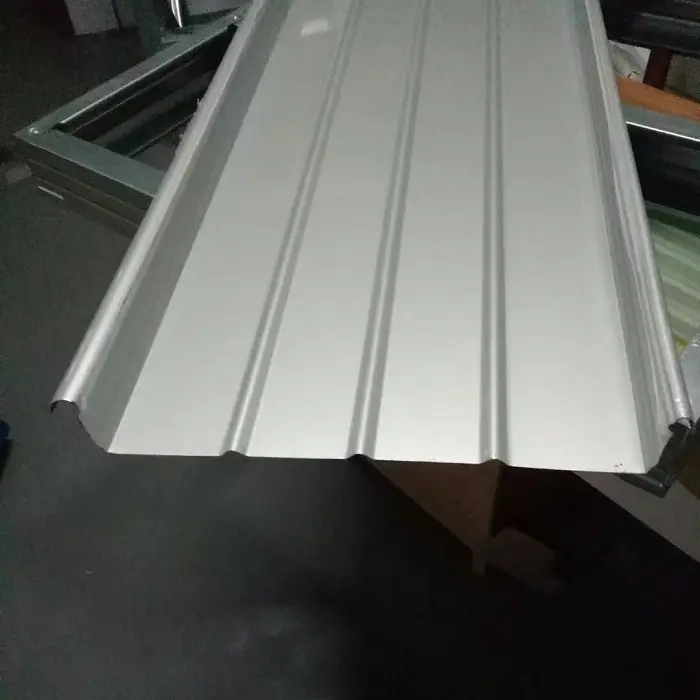

स्टैंडिंग सीम छत पैनल एक प्रोफाइल धातु घटक है जो उच्च-रिब क्रॉस-सेक्शन में रोल-फॉर्मिंग धातु कॉइल्स द्वारा बनाया गया है। यह आसन्न पैनलों के ऊर्ध्वाधर किनारों की इंटरलॉकिंग और लॉकिंग के माध्यम से एक एकीकृत छत असेंबली बनाता है।

मानक प्रोफाइल वाली स्टील शीट के विपरीत, जो सीधे पेनेट्रेटिंग स्क्रू के साथ पर्लिन से जुड़ी होती हैं, स्टैंडिंग सीम सिस्टम विशेष रूप से डिज़ाइन किए गए एल्यूमीनियम मिश्र धातु क्लिप का उपयोग करके पैनल को पर्लिन से जोड़ता है। ये क्लिप शहतीर से जुड़े होते हैं। पैनलों को क्लिप पर स्नैप किया जाता है, और फिर एक सीमिंग मशीन एकल लॉक या 360° डबल लॉक का उपयोग करके आसन्न पैनलों के ऊर्ध्वाधर किनारों को इंटरलॉक करती है। यह पैनलों और क्लिपों के बीच एक स्लाइडिंग कनेक्शन बनाता है, साथ ही पैनलों के बीच एक तंग इंटरलॉकिंग सील भी बनाता है।

आधार सामग्री विकल्प और सामान्य प्रोफ़ाइल

आधार सामग्री का चयन ऑपरेटिंग वातावरण और स्थायित्व आवश्यकताओं पर निर्भर करता है:

एल्यूमिनियम-मैग्नीशियम-मैंगनीज मिश्र धातु शीट (ग्रेड AA3004/3003):आमतौर पर 0.7-1.2 मिमी मोटी, कम से कम 190 एमपीए की उपज शक्ति, 240-285 एमपीए की तन्य शक्ति और 2.73 ग्राम/सेमी³ की घनत्व के साथ। यह स्टील के घनत्व का लगभग एक तिहाई है। डिज़ाइन सेवा जीवन 50 वर्ष से अधिक है।

अलुजिंक (एल्यूमीनियम-जस्ता लेपित) स्टील शीट:मानक गैल्वेनाइज्ड स्टील के मुकाबले 3-5 गुना अधिक संक्षारण प्रतिरोध प्रदान करता है।

स्टेनलेस स्टील शीट:उच्च वायु प्रतिरोध की आवश्यकता वाले बड़े पैमाने के तटीय सार्वजनिक भवनों के लिए उपयुक्त।

सामान्य पैनल प्रोफाइल में YX65-300, YX65-330, YX65-400 और YX65-430 शामिल हैं। YX65-300 प्रोफ़ाइल में 65 मिमी की रिब ऊंचाई और 300 मिमी की प्रभावी कवरेज चौड़ाई है। पैनलों को आदर्श रूप से ढलान की दिशा में जोड़ों या पेंच कनेक्शन के बिना निरंतर होना चाहिए। प्रोफ़ाइल पैनलों की लंबाई आम तौर पर 25 मीटर से अधिक नहीं होनी चाहिए, और विरूपण नियंत्रण बिंदुओं को शामिल किया जाना चाहिए।

सिस्टम संरचना और विशिष्ट परियोजना अनुप्रयोग

एक पूर्ण स्थायी सीम छत प्रणाली आमतौर पर एक बहु-परत मिश्रित संरचना का उपयोग करती है। उदाहरण के लिए, "विंडो टू द फ्यूचर ऑफ साउथ ताइहु" प्रदर्शनी हॉल प्रोजेक्ट में बेस शीट (प्रोफाइल स्टील), रॉक वूल इंसुलेशन बोर्ड और स्टैंडिंग सीम रूफ पैनल वाली छत असेंबली का उपयोग किया जाता है। यह संरचनात्मक समर्थन, थर्मल इन्सुलेशन और वॉटरप्रूफिंग कार्यों को एकीकृत करता है। इसी तरह, याओक्स्यू आइस एंड स्नो वर्ल्ड स्की रिसॉर्ट परियोजना एक एकीकृत थर्मल इन्सुलेशन प्रणाली के साथ संयुक्त एल्यूमीनियम-मैग्नीशियम-मैंगनीज स्टैंडिंग सीम छत प्रणाली का उपयोग करती है।

वास्तविक परिस्थितियों में प्रदर्शन

1. पवन उत्थान प्रतिरोध: पूर्ण पैमाने पर परीक्षण द्वारा सत्यापित

तटीय क्षेत्रों और बड़े पैमाने पर सार्वजनिक निर्माण परियोजनाओं में स्थायी सीम छत प्रणालियों के लिए पवन प्रतिरोध एक महत्वपूर्ण प्रदर्शन संकेतक है। नानचांग चांगबेई हवाई अड्डे पर टर्मिनल 2 की धातु छत के लिए बहाली और सुदृढीकरण परियोजना के हिस्से के रूप में, HXY-400 स्टैंडिंग सीम मेटल छत पैनल को पूर्ण पैमाने पर पवन उत्थान परीक्षणों के माध्यम से व्यवस्थित परीक्षण से गुजरना पड़ा।

परिणामों से पता चला कि सुदृढीकरण क्लिप के उपयोग से बिना क्लिप वाले पैनलों की तुलना में पवन उत्थान भार-वहन क्षमता 4.18 गुना बढ़ गई। शहतीर रिक्ति, शहतीर कनेक्टर्स की कतरनी क्षमता, और शहतीर की लचीली ताकत जैसे कारक सीधे तौर पर पवन उत्थान क्षमता को प्रभावित करते हैं। अलग-अलग शहतीर रिक्ति वाली धातु की छतों पर शोध से स्थायी सीम प्रणाली के अंतिम विफलता भार और शहतीर रिक्ति के बीच सीधा संबंध पता चला। प्रायोगिक परिणाम संख्यात्मक सिमुलेशन में देखे गए रुझानों के अनुरूप हैं, जो अंतिम पवन भार डिजाइन और निर्माण के लिए आधार प्रदान करते हैं।

2. वॉटरटाइटनेस और एयरटाइटनेस: 360° सीमिंग और प्री-इंजेक्टेड सीलेंट के माध्यम से दोहरी सुरक्षा

स्टैंडिंग सीम छत प्रणाली धातु पैनलों के भीतर पूर्ण-लंबाई पूर्व-इंजेक्टेड सीलेंट और 360 डिग्री सीम लॉक के उपयोग के माध्यम से वायुरोधी, जलरोधी और हवा उत्थान प्रतिरोध की आवश्यकताओं को पूरा करती है। पैनल जोड़ों या उजागर पेंच कनेक्शन के बिना ढलान के साथ एक सतत इकाई बनाते हैं, जो पारंपरिक उजागर-फास्टनर छत से जुड़े रिसाव जोखिमों को कम करता है, जैसे कि फास्टनर छेद पर जंग और सीलेंट का क्षरण।

उन सभी जंक्शनों पर फ्लैशिंग उपचार की आवश्यकता होती है जहां छत के पैनल सामने की दीवारों या छत के माध्यम से उभरी हुई संरचनाओं से मिलते हैं। लैप जोड़ों पर सीलिंग सामग्री लगाई जाती है। बेस फ्लैशिंग और पैनल के बीच ओवरलैप पर सिलिकॉन सीलेंट के साथ सुरक्षित बॉन्डिंग की आवश्यकता होती है, जबकि फोम सीलिंग स्ट्रिप्स का उपयोग शीर्ष फ्लैशिंग और पैनल के बीच, साथ ही किनारे ट्रिम और पैनल के बीच किया जाता है।

3. थर्मल विस्तार और संकुचन प्रबंधन: स्लाइडिंग समर्थन और नियंत्रित विरूपण

महत्वपूर्ण तापमान उतार-चढ़ाव के तहत धातु सामग्री का थर्मल विस्तार और संकुचन एक अंतर्निहित भौतिक घटना है। खड़े सीम छत पैनलों और उनके निश्चित समर्थनों के बीच स्लाइडिंग कनेक्शन तापमान में उतार-चढ़ाव के जवाब में पैनलों को ढलान के साथ स्वतंत्र रूप से विस्तार और अनुबंध करने की अनुमति देता है, जिससे थर्मल तनाव को समायोजित किया जाता है।

जबकि प्रोफ़ाइल पैनलों की लंबाई आदर्श रूप से 25 मीटर से अधिक नहीं होनी चाहिए, विस्तार और संकुचन की दिशा का मार्गदर्शन करने के लिए उचित विरूपण नियंत्रण बिंदु स्थापित किए जाने चाहिए। यह पैनल को सपोर्ट कनेक्टर से बकलिंग या अलग होने से रोकता है। यह विशेषता 35 मीटर या उससे अधिक की लंबाई वाले एकल पैनल के उपयोग को भी सक्षम बनाती है, जिससे अनुप्रस्थ ओवरलैप की संख्या कम हो जाती है।

4. बड़े-स्पैन घुमावदार छत में आवेदन: ज़ियामेन कन्वेंशन और प्रदर्शनी केंद्र परियोजना के माध्यम से मान्यता

फ्लेक्स-एलओके 400 स्टैंडिंग सीम रूफ पैनल सिस्टम का उपयोग ज़ियामेन कन्वेंशन और प्रदर्शनी केंद्र चरण III परियोजना की बड़ी-स्पैन (99 मीटर और 72 मीटर) घुमावदार धातु छत के लिए किया गया था। इस प्रणाली में उच्च शक्ति वाले गैल्वेनाइज्ड पर्लिन, स्थायी सीम छत पैनल और संरचनात्मक फर्श डेकिंग शामिल हैं। यह हवा के बहाव और संक्षारण के साथ-साथ वॉटरप्रूफिंग और थर्मल इन्सुलेशन प्रदर्शन के लिए प्रतिरोध प्रदान करने में सिद्ध हुआ है।

निर्माण के दौरान, छत के पैनलों को साइट पर रोल-फॉर्म किया गया था, और घटकों को प्रचलित हवा से दूर दिशा में स्थापित किया गया था। विस्तृत जोड़ों की स्थापना के लिए सख्त स्थिति आवश्यकताओं को लागू किया गया था। इसी तरह, दक्षिण ताइहु में "विंडो टू द फ्यूचर" प्रदर्शनी हॉल परियोजना की जटिल घुमावदार स्टील संरचना में स्टैंडिंग सीम एल्यूमीनियम-मैग्नीशियम-मैंगनीज छत प्रणाली को सफलतापूर्वक लागू किया गया था।

5. निर्माण और स्थापना मानक: राष्ट्रीय मानक एटलस और विशिष्टताओं से समर्थन

स्टैंडिंग सीम छत पैनलों का निर्माण और स्थापना मानकों की एक प्रणाली द्वारा समर्थित है। तकनीकी विनिर्देश जेजीजे 255-2012 (दिन के उजाले वाली छतों और धातु की छतों के लिए तकनीकी विशिष्टता) के अनुसार, स्थापना गुणवत्ता के लिए स्पष्ट रूप से परिभाषित अनुमेय विचलन हैं: निरंतर अनुदैर्ध्य घटकों (35-मीटर सीमा के साथ) के फिट में 5-7 मिमी विचलन और धातु छत ढलान में +20/+30 मिमी विचलन (50-मीटर सीमा के साथ)।

राष्ट्रीय मानक एटलस 24CJ113-1 (धातु पैनलों के लिए वास्तुशिल्प विवरण (भाग I): 360° सीम्ड स्टैंडिंग-सीम मेटल रूफिंग सिस्टम) पैनल जोड़ों से लेकर गटर, डेलाइटिंग स्ट्रिप्स, वेंटिलेटर और बिजली संरक्षण कंडक्टर तक सभी कनेक्शन बिंदुओं के लिए विस्तृत निर्माण चित्र प्रदान करता है।

एक नज़र में विस्तृत विशिष्टताएँ

निम्नलिखित पैरामीटर मानक उत्पादन और प्रासंगिक राष्ट्रीय मानकों पर आधारित हैं। विशिष्ट परियोजना आवश्यकताओं को पूरा करने के लिए अनुकूलन उपलब्ध है।

मुख्य उत्पाद ताकतें

1. फास्टनर छेद के बिना संरचनात्मक वॉटरप्रूफिंग।कोई भी पेंच पैनल की सतह में प्रवेश नहीं करता है। निरंतर पूर्व-इंजेक्टेड सीलेंट के साथ संयुक्त 360° सीमयुक्त इंटरलॉकिंग कनेक्शन फास्टनर छेद से जुड़े रिसाव के जोखिम को कम करता है।

2. सत्यापन योग्य और समायोज्य पवन प्रतिरोध।पूर्ण पैमाने पर पवन उत्थान परीक्षण पुष्टि करता है कि सुदृढीकरण क्लिप भार-वहन क्षमता को 4.18 गुना बढ़ा सकते हैं। शहतीर रिक्ति और कनेक्टर भार क्षमता जैसे कारक सीधे छत के पवन प्रतिरोध प्रदर्शन को प्रभावित करते हैं।

3. अनुकूली थर्मल विस्तार और संकुचन।स्लाइडिंग क्लिप पैनलों को ढलान के साथ स्वतंत्र रूप से विस्तार और अनुबंध करने की अनुमति देते हैं। विरूपण-मार्गदर्शक नियंत्रण बिंदु यह सुनिश्चित करते हैं कि आंदोलन इच्छित दिशा में होता है, जिससे पैनल की बकलिंग या अलगाव को रोका जा सकता है।

4. विविध सामग्री विकल्प।एल्यूमीनियम-मैग्नीशियम-मैंगनीज मिश्र धातु (50 वर्षों से अधिक सेवा जीवन), अल-जेडएन लेपित स्टील और स्टेनलेस स्टील विभिन्न संक्षारक वातावरण और परियोजना आवश्यकताओं के अनुरूप उपलब्ध हैं।

5. व्यापक मानक समर्थन।डिज़ाइन, संरचनात्मक विवरण और स्थापना स्वीकृति जीबी 50345, जेजीजे 255-2012 और राष्ट्रीय मानक एटलस 24सीजे113-1 द्वारा समर्थित हैं।

चयन और स्थापना नोट्स

पवन प्रतिरोधी डिज़ाइन के लिए:शहतीर रिक्ति और क्लिप प्रकार पवन उत्थान क्षमता को महत्वपूर्ण रूप से प्रभावित करते हैं। चयनित कॉन्फ़िगरेशन को सत्यापित करने के लिए पूर्ण पैमाने पर परीक्षण या इंजीनियरिंग गणना का उपयोग किया जाना चाहिए। तेज़ हवा वाले क्षेत्रों में सुदृढीकरण क्लिप की आवश्यकता हो सकती है।

लंबे पैनल वाले अनुप्रयोगों के लिए:यदि पैनल की लंबाई 25 मीटर से अधिक है, तो थर्मल मूवमेंट को निर्देशित करने के लिए विरूपण नियंत्रण बिंदु शामिल करें। पुष्टि करें कि स्लाइडिंग क्लिप विवरण बिना बाइंडिंग के अपेक्षित मूवमेंट रेंज की अनुमति देता है।

संक्षारक वातावरण के लिए:एक्सपोज़र स्थितियों के अनुसार आधार सामग्री का चयन करें। अल-एमजी-एमएन मिश्र धातु और स्टेनलेस स्टील तटीय या औद्योगिक वातावरण के लिए उपयुक्त हैं। स्थानीय पर्यावरणीय कारकों के साथ कोटिंग अनुकूलता सत्यापित करें।

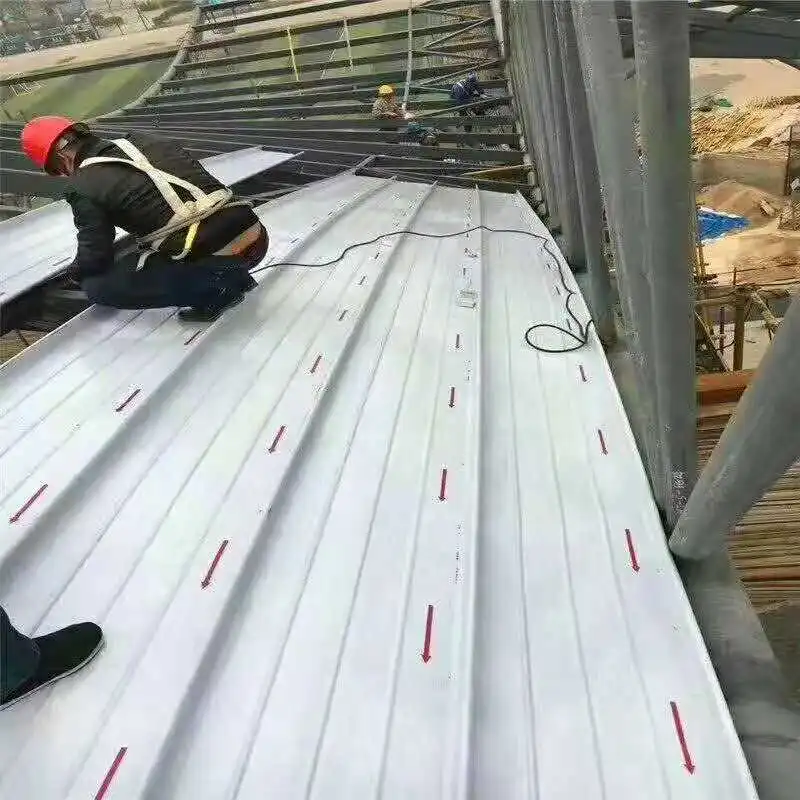

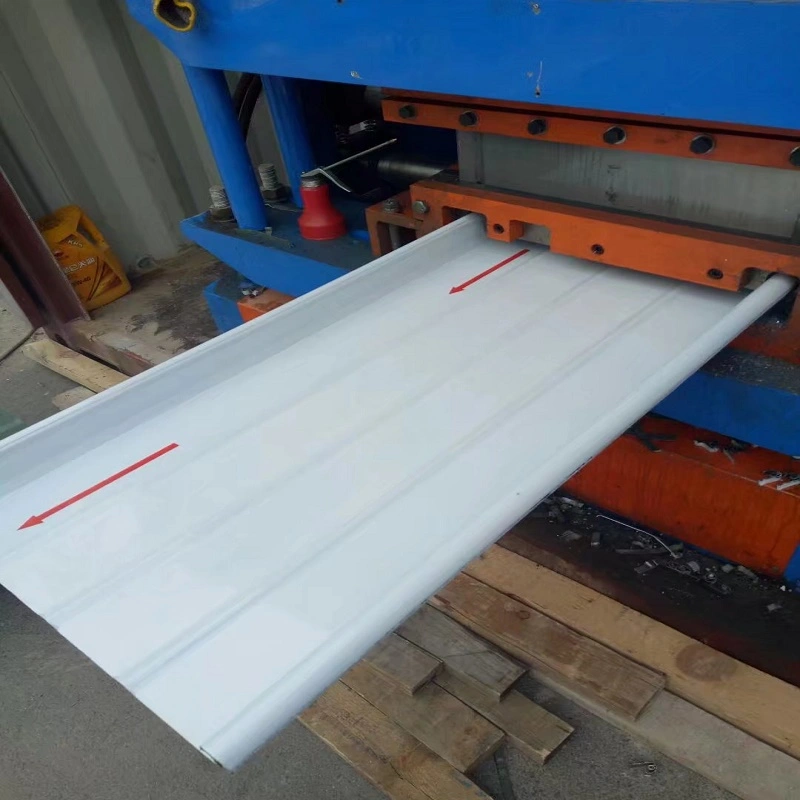

इंस्टॉलेशन के दौरान:पैनल आम तौर पर साइट पर या किसी कारखाने में रोल-फॉर्म किए जाते हैं। सुनिश्चित करें कि सिलाई प्रक्रिया कैलिब्रेटेड उपकरण के साथ की जाती है। जहां संभव हो, प्रचलित हवा से दूर दिशा में पैनल स्थापित करें। सिलाई करने से पहले जांच लें कि सभी फ्लैशिंग और सीलेंट सही ढंग से लगाए गए हैं।

इन पैनलों का उपयोग कहां किया जाता है

1.हवाई अड्डे के टर्मिनलों और हाई-स्पीड रेलवे स्टेशनों जैसे बड़े परिवहन केंद्रों के लिए धातु छत प्रणाली।

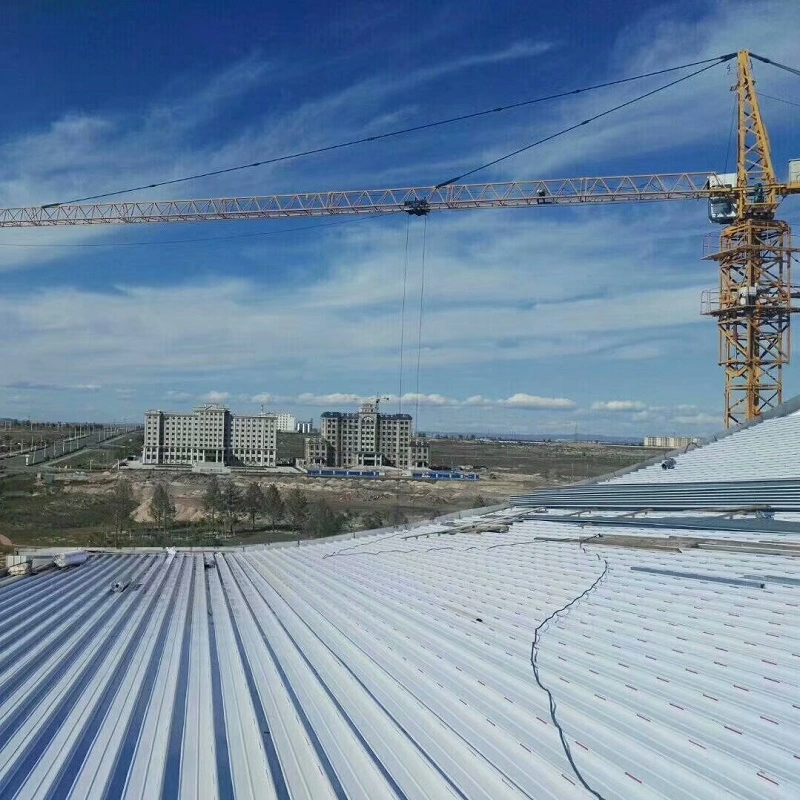

2.स्टेडियमों, प्रदर्शनी केंद्रों और थिएटरों सहित बड़े-बड़े सार्वजनिक भवनों के लिए धातु की छत।

3.बड़े आकार की घुमावदार या जटिल आकार की स्टील संरचनाओं के लिए छत, जिसमें घुमावदार और झुकने की क्षमता उपलब्ध है।

4. Buildings in coastal, typhoon-prone areas requiring high wind-resistance ratings, using clip reinforcement measures where needed.

ख़रीदारों के सामान्य प्रश्न

1. स्टैंडिंग सीम पैनल और पारंपरिक स्क्रू-फिक्स्ड प्रोफाइल शीट के बीच क्या अंतर है?

पारंपरिक प्रोफाइल शीट को पैनल की सतह के माध्यम से स्क्रू के साथ तय किया जाता है, जिससे प्रवेश बिंदु बनते हैं जो समय के साथ रिसाव पथ बन सकते हैं। स्टैंडिंग सीम पैनल में छिपी हुई क्लिप और यांत्रिक रूप से सीम वाले जोड़ का उपयोग किया जाता है, इसलिए कोई खुला फास्टनर नहीं होता है। यह पानी के प्रवेश के जोखिम को कम करता है और स्लाइडिंग कनेक्शन के माध्यम से थर्मल मूवमेंट की अनुमति देता है।

2. तटीय परियोजना के लिए मुझे कौन सी आधार सामग्री चुननी चाहिए?

तटीय या उच्च-संक्षारण वातावरण के लिए, आमतौर पर एल्यूमीनियम-मैग्नीशियम-मैंगनीज मिश्र धातु या स्टेनलेस स्टील की सिफारिश की जाती है। अल-एमजी-एमएन मिश्र धातु अच्छा संक्षारण प्रतिरोध और लंबी सेवा जीवन प्रदान करता है, जबकि स्टेनलेस स्टील हवा प्रतिरोधी डिजाइनों के लिए उच्च शक्ति प्रदान करता है। अल-जेडएन लेपित स्टील का उपयोग कम आक्रामक परिस्थितियों में किया जा सकता है।

3. स्लाइडिंग क्लिप विवरण तापमान परिवर्तन को कैसे समायोजित करता है?

पैनल क्लिप के माध्यम से संरचना से जुड़े होते हैं जो पैनल की लंबाई के साथ आंदोलन की अनुमति देते हैं। इसका मतलब है कि पैनल फास्टनरों पर तनाव डाले बिना या तेल-कैनिंग का कारण बने बिना विस्तारित और सिकुड़ सकते हैं। गति को निर्देशित करने और बकलिंग को रोकने के लिए लंबे पैनलों पर विरूपण नियंत्रण बिंदुओं की आवश्यकता हो सकती है।

4. क्या वास्तुशिल्प छतों के लिए खड़े सीम पैनल घुमावदार हो सकते हैं?

हाँ। पैनलों को रोल-फॉर्म किया जा सकता है और फिर उत्तल या अवतल छत के आकार का पालन करने के लिए घुमावदार किया जा सकता है। ज़ियामेन कन्वेंशन और प्रदर्शनी केंद्र जैसी परियोजनाओं में बड़े-स्पैन वाली घुमावदार छतों के लिए स्टैंडिंग सीम सिस्टम का उपयोग किया गया है। विशिष्ट वक्रता क्षमता प्रोफ़ाइल और सामग्री की मोटाई पर निर्भर करती है।

5. कौन से स्थापना मानक और स्वीकृति मानदंड लागू होते हैं?

जेजीजे 255-2012 स्थापना सहनशीलता प्रदान करता है, जिसमें निरंतर अनुदैर्ध्य घटकों के लिए 5-7 मिमी विचलन और छत ढलान के लिए +20/+30 मिमी विचलन शामिल है। राष्ट्रीय मानक एटलस 24सीजे113-1 विस्तृत कनेक्शन चित्र प्रदान करता है। पानी की जकड़न को आम तौर पर दृश्य निरीक्षण द्वारा और, जहां आवश्यक हो, नली या तालाब परीक्षणों द्वारा सत्यापित किया जाता है।
