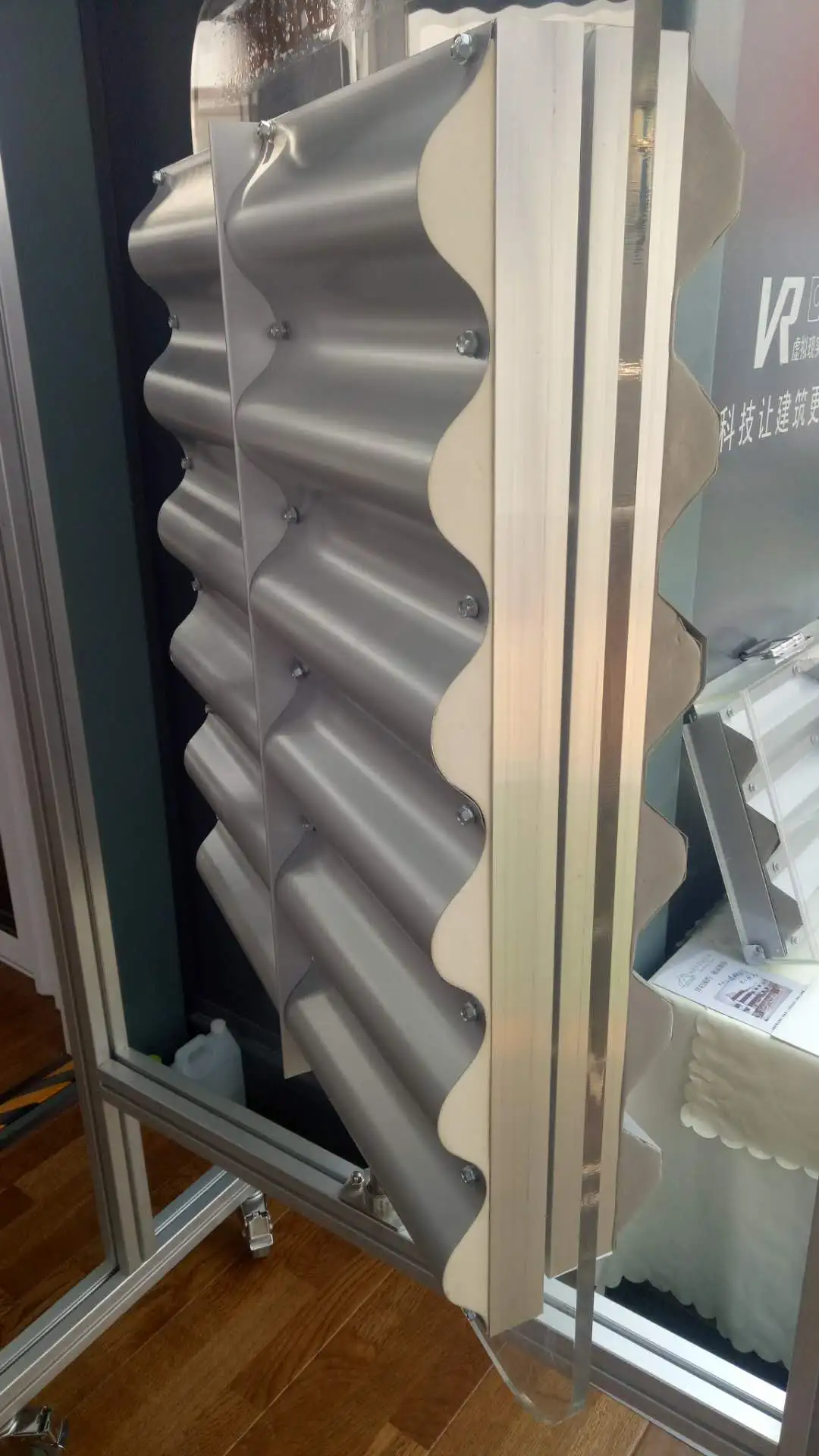

धातु दीवार पैनल

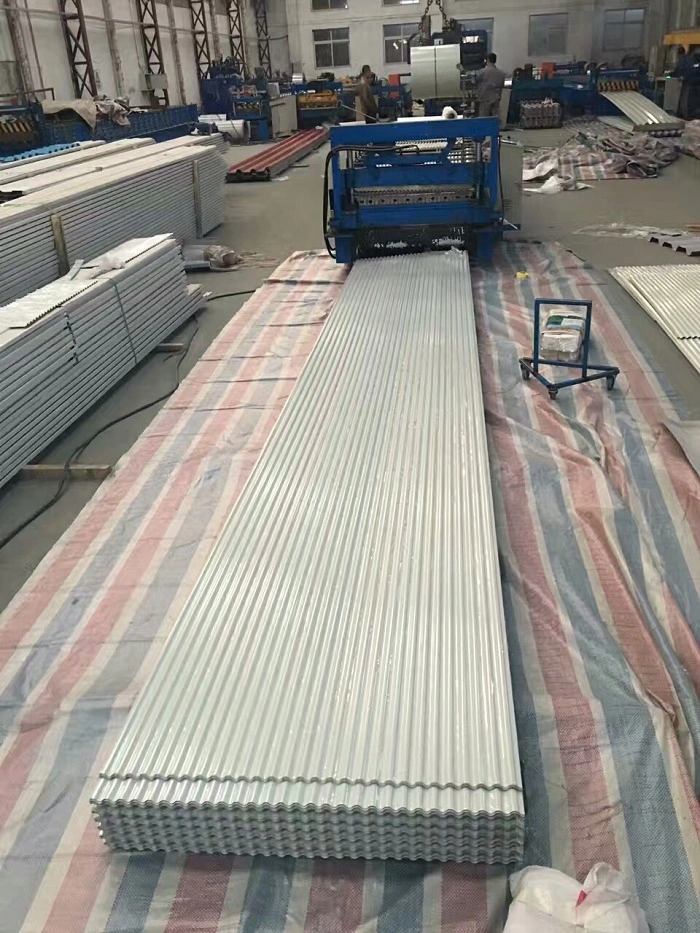

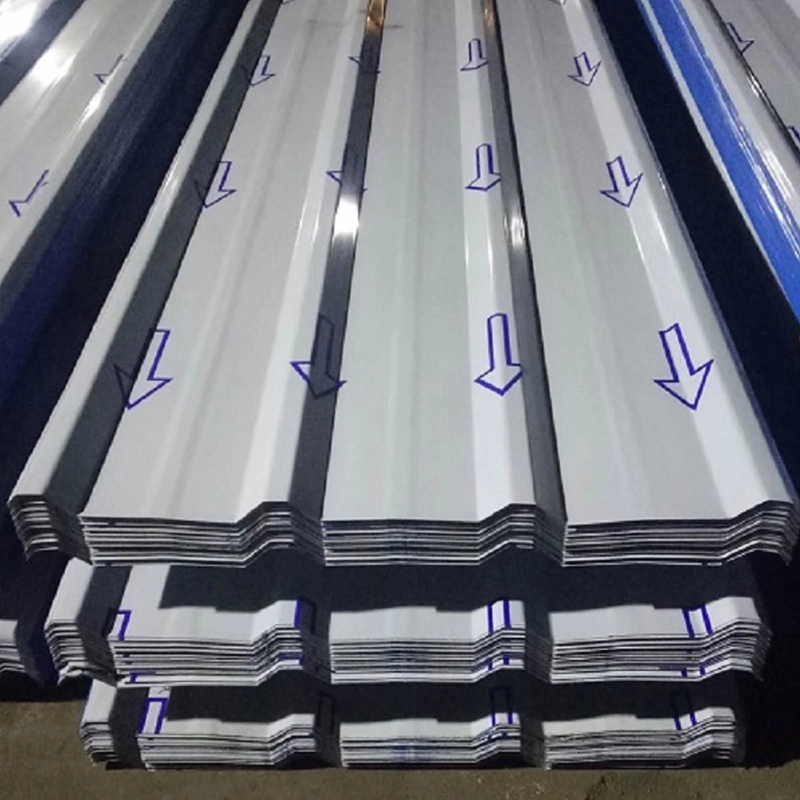

धातु दीवार पैनल प्रोफाइल शीट हैं जिनका उपयोग बाहरी निर्माण के लिए किया जाता है। वे रोल-फॉर्मिंग मेटल कॉइल्स द्वारा या इंसुलेटिंग कोर में मेटल शीट को जोड़कर निर्मित होते हैं। सामान्य अनुप्रयोगों में बाहरी दीवार के घेरे, पर्दे की दीवार का आवरण, और औद्योगिक संयंत्रों, सार्वजनिक भवनों और बड़े पैमाने के स्थानों में आंतरिक विभाजन शामिल हैं। आधार सामग्री का चयन ऑपरेटिंग वातावरण और स्थायित्व आवश्यकताओं पर निर्भर करता है। SENBO इन पैनलों को समर्पित रोल-फॉर्मिंग लाइनों पर तैयार करता है, जिसमें सामग्री की मोटाई, प्रोफ़ाइल आयाम और कोटिंग आसंजन को कवर करने वाली इन-हाउस गुणवत्ता जांच होती है, जो बैचों में लगातार उत्पाद प्रदर्शन को बनाए रखने में मदद करती है।

आधार सामग्री विकल्प

• हॉट-डिप गैल्वेनाइज्ड स्टील शीट:आमतौर पर DX51D+Z ग्रेड। दो तरफा जिंक कोटिंग का वजन 40 ग्राम/वर्ग मीटर से 275 ग्राम/वर्ग मीटर तक होता है। सामान्य औद्योगिक भवनों के लिए उपयुक्त।
• अलुजिंक (अल-जेडएन मिश्र धातु लेपित) स्टील शीट:कोटिंग में लगभग 55% एल्यूमीनियम और 43.5% जस्ता होता है। मानक गैल्वेनाइज्ड शीट की तुलना में 3 से 5 गुना अधिक संक्षारण प्रतिरोध प्रदान करता है।

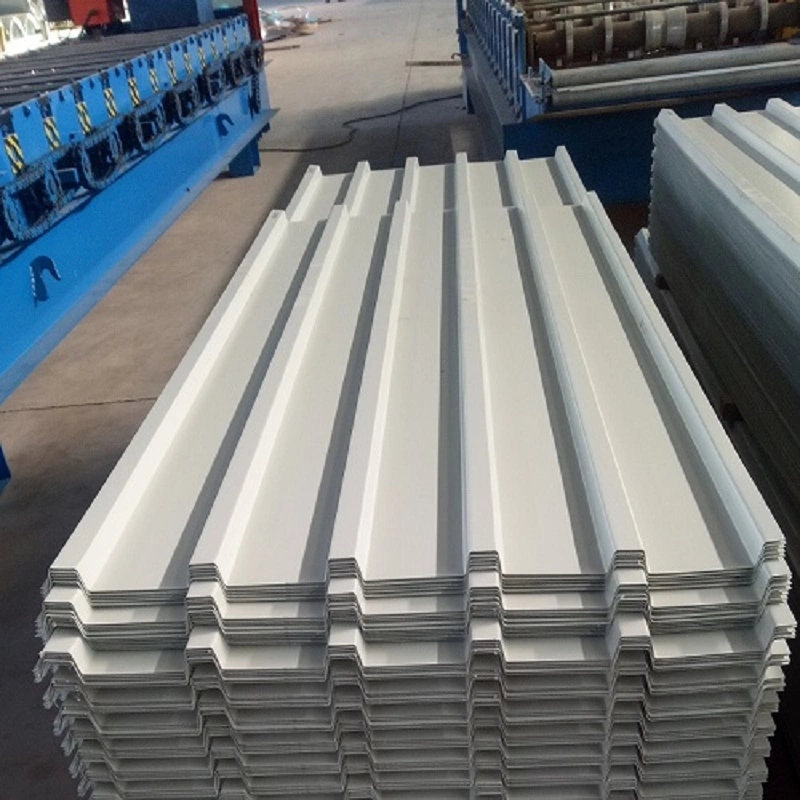

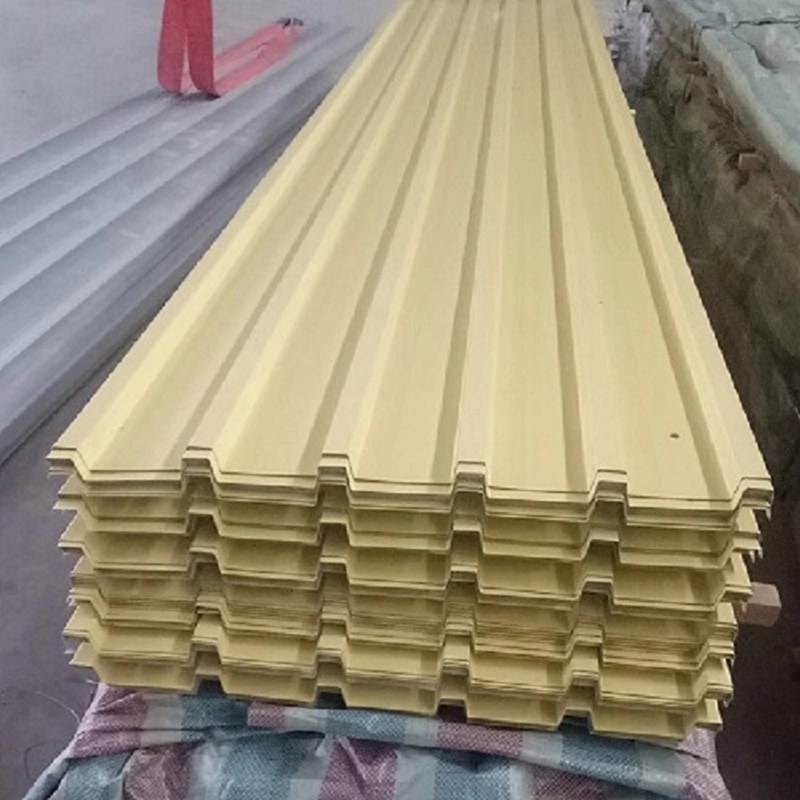

• रंग-लेपित स्टील शीट:पॉलिएस्टर (पीई) या फ्लोरोकार्बन (पीवीडीएफ) कोटिंग्स का उपयोग करता है, जो सजावटी उपस्थिति के साथ संक्षारण प्रतिरोध का संयोजन करता है।
• एल्यूमीनियम मिश्र धातु शीट:मोटाई 1.5 मिमी से 3.0 मिमी तक। क्लास A2 फायर रेटिंग प्राप्त करता है। उच्च कठोरता के साथ हल्का। सेवा जीवन आम तौर पर 20 वर्ष से अधिक होता है।

उत्पाद श्रेणियां

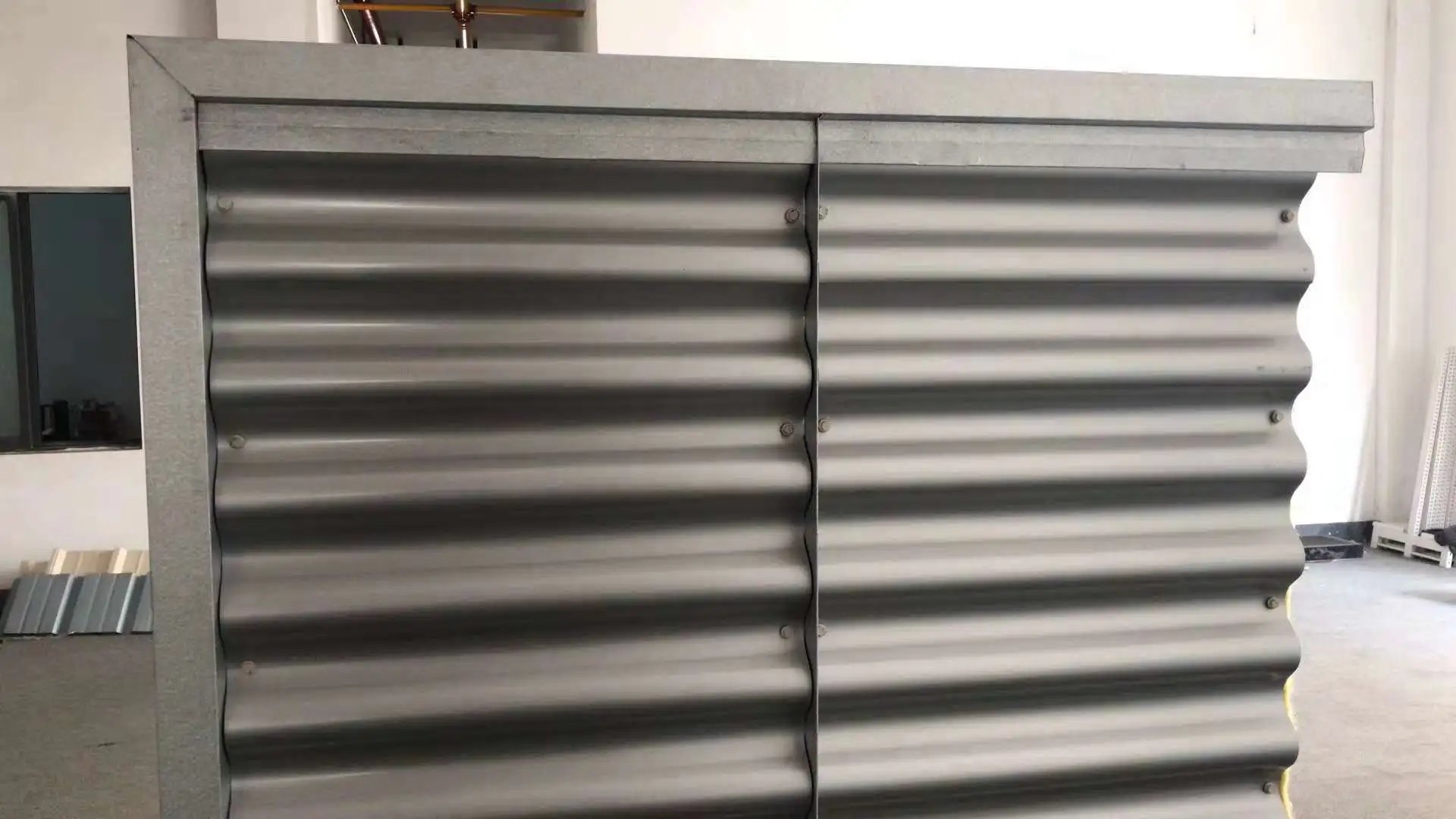

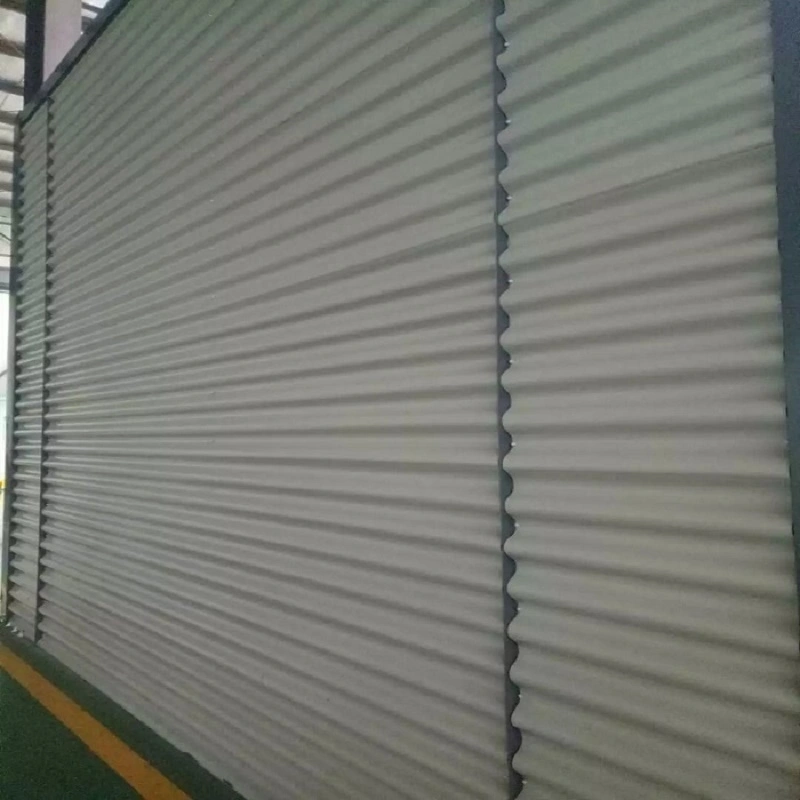

• एकल-त्वचा धातु दीवार पैनल:सिंगल-लेयर प्रोफाइल मेटल शीट। गैर-अछूता बाहरी दीवारों या सजावटी पर्दे की दीवारों के लिए उपयोग किया जाता है।
• धातु सैंडविच दीवार पैनल:इसमें रॉक वूल या पॉलीयुरेथेन जैसी मुख्य सामग्री होती है। इमारत के आवरण के साथ थर्मल इन्सुलेशन को एकीकृत करता है।

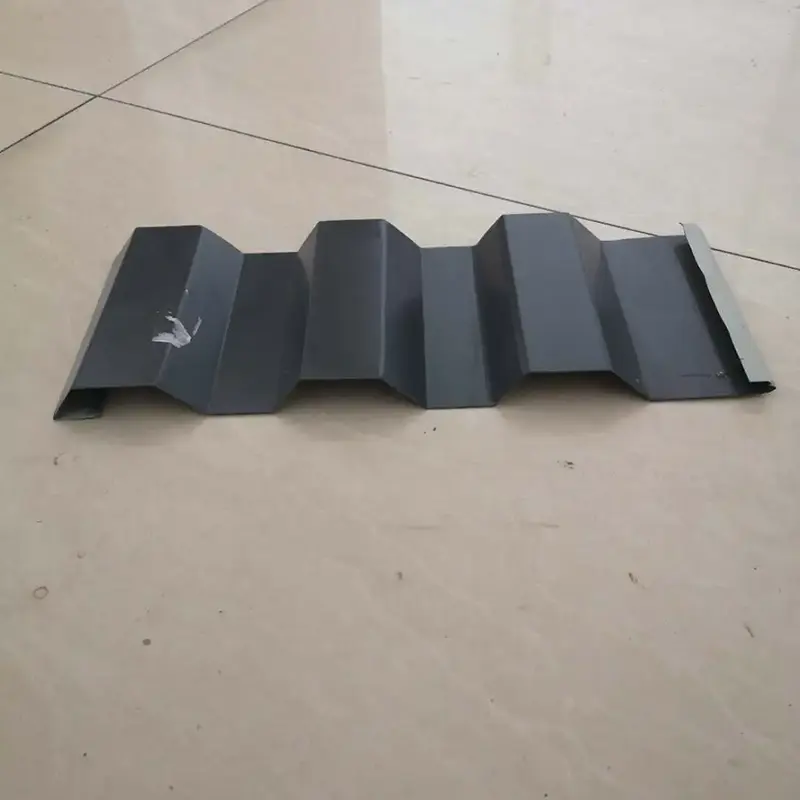

• गुप्त बांधनेवाला पदार्थ धातु दीवार प्रणाली:पैनल छिपे हुए ब्रैकेट से जुड़े हुए हैं। पैनल की सतह पर कोई दृश्यमान फास्टनर नहीं है, जिसके परिणामस्वरूप एक साफ उपस्थिति मिलती है।

स्थापना प्रणालियाँ

• हुक-ऑन स्थापना:ऊपर से नीचे तक पैनलों को माउंट करने के लिए फ़रिंग चैनल और हुक संरचनाओं का उपयोग करता है। सीधे स्थापना और निष्कासन की अनुमति देता है।
• बाहरी माउंटिंग:इंस्टॉलेशन रिक्ति को समायोजित करने और विभिन्न पैनल आकारों को समायोजित करने के लिए विस्तार और डॉकिंग तंत्र का उपयोग करता है।

तकनीकी निर्देश

परियोजना अनुप्रयोगों से प्रदर्शन डेटा

1. पवन प्रतिरोध

तटीय और तेज़ हवा वाले क्षेत्रों में धातु की दीवार पैनलों के लिए पवन प्रतिरोध एक प्रमुख प्रदर्शन मीट्रिक है। अलशान तमुसु प्राकृतिक क्षार विकास और उपयोग परियोजना चीन-मंगोलिया सीमा के पास गोबी रेगिस्तान में स्थित है। साइट पर हवा का मूल दबाव 0.6 kN/m² है और इमारत की अधिकतम ऊंचाई 61 मीटर है। यह परियोजना 400,000 वर्ग मीटर से अधिक कुल क्षेत्रफल के साथ एक धातु लिफाफा प्रणाली का उपयोग करती है। सैद्धांतिक गणना और 1:1 स्केल पवन उत्थान परीक्षणों के माध्यम से, दीवार और छत सैंडविच पैनल सिस्टम ने क्रमशः 5.2 केपीए और 6.3 केपीए की भार-वहन क्षमता हासिल की। निर्माण के दौरान कई रेतीले तूफानों के बावजूद साइट बरकरार रही।

2. तटीय पर्यावरण प्रदर्शन

ज़ुहाई जिनवान हवाई अड्डे पर टर्मिनल 2 की इमारत उच्च हवा के दबाव और जटिल पर्यावरणीय परिस्थितियों वाले तटीय क्षेत्र में स्थित है। इस परियोजना में 65,000 वर्ग मीटर की धातु की छत और दीवार पर आवरण शामिल है। भवन की जीवनचक्र प्रदर्शन आवश्यकताओं को पूरा करते हुए, छत और दीवार प्रणालियों की संरचनात्मक स्थिरता और जलरोधक सीलिंग सुनिश्चित करने के लिए निरंतर स्टेनलेस-स्टील वेल्डिंग तकनीक का उपयोग किया गया था।

3. वास्तुशिल्प रूपों के प्रति अनुकूलनशीलता

जटिल वास्तुशिल्प डिजाइनों को समायोजित करने के लिए धातु की दीवार पैनलों को सीधे या घुमावदार प्रोफाइल में बनाया जा सकता है। अल्क्सा तमुसु परियोजना में, बेलनाकार साइलो में घुमावदार शहतीर के साथ लंबवत रूप से व्यवस्थित प्रोफाइल वाली स्टील शीट का उपयोग किया गया था। तैयार उत्पाद के गोदाम में एक ऊर्ध्वाधर छुपा-फास्टनर धातु दीवार प्रणाली का उपयोग किया गया था। पैनल क्षैतिज ओवरलैप के बिना पूरी ऊंचाई तक चलते हैं और छिपे हुए ब्रैकेट से जुड़े होते हैं, जो एक साफ बाहरी उपस्थिति और विश्वसनीय हवा और रेत प्रतिरोध प्रदान करते हैं।

4. ध्वनिक और अग्नि प्रदर्शन

धातु दीवार पैनल छिद्रित ध्वनि-अवशोषित संरचनाओं को एकीकृत कर सकते हैं। जब ध्वनिक समर्थन सामग्री के साथ जोड़ा जाता है, तो वे 0.7 से 0.8 का शोर कटौती गुणांक (एनआरसी) प्राप्त करते हैं। एल्यूमीनियम मिश्र धातु दीवार पैनल क्लास ए2 अग्नि रेटिंग प्राप्त कर सकते हैं। कुछ सिस्टम RH99% नमी प्रतिरोध रेटिंग भी प्रदान करते हैं, जो उन्हें उच्च आर्द्रता वाले वातावरण के लिए उपयुक्त बनाता है।

5. भूतल उपचार और मौसम प्रतिरोध

धातु दीवार पैनलों को पीवीडीएफ या पॉलिएस्टर कोटिंग्स के साथ समाप्त किया जा सकता है। ये कोटिंग्स अम्ल, क्षार, नमक स्प्रे, हवा, सूर्य के संपर्क और अम्लीय वर्षा के प्रति प्रतिरोध प्रदान करती हैं। एल्यूमीनियम मिश्र धातु दीवार पैनलों का सेवा जीवन 20 वर्ष से अधिक है।

साइट इंस्टालेशन और हैंडलिंग नोट्स

• पैनल स्थापना शुरू करने से पहले संरेखण और समतलता के लिए सहायक संरचना की जाँच करें।
• पैनल की सतहों को खरोंचने या दांतों से बचाने के लिए सुरक्षात्मक पैड के साथ उठाने वाले उपकरण का उपयोग करें।
• छुपे हुए फास्टनर सिस्टम के लिए, छिपे हुए ब्रैकेट की सही संलग्नता सुनिश्चित करने के लिए निर्माता के अनुक्रम का पालन करें।
• धातु के लिए उपयुक्त उपकरणों के साथ पैनलों को काटें, और जंग और चोट को रोकने के लिए कटे हुए किनारों को हटा दें।
• परियोजना के मौसमरोधी विवरण के अनुसार जोड़ों और खुले स्थानों पर सीलेंट लगाएं।

सामान्य प्रश्न

दीवारों के लिए सिंगल-स्किन पैनल और सैंडविच पैनल के बीच क्या अंतर है?

सिंगल-स्किन पैनल एक धातु शीट से बने होते हैं और मौसम से सुरक्षा और उपस्थिति प्रदान करते हैं लेकिन कोई इन्सुलेशन नहीं होता है। सैंडविच पैनल में एक इंसुलेटिंग कोर, आमतौर पर रॉक वूल या पॉलीयुरेथेन शामिल होता है, और बाड़े के अलावा थर्मल प्रदर्शन भी प्रदान करता है। चुनाव इमारत की ऊर्जा आवश्यकताओं और अग्नि सुरक्षा आवश्यकताओं पर निर्भर करता है।

तटीय वातावरण के लिए कौन सी आधार सामग्री सर्वोत्तम है?

मानक गैल्वेनाइज्ड स्टील की तुलना में बेहतर संक्षारण प्रतिरोध के कारण अलुजिंक या एल्यूमीनियम मिश्र धातु को अक्सर तटीय क्षेत्रों में पसंद किया जाता है। पीवीडीएफ कोटिंग्स नमक स्प्रे और यूवी जोखिम के प्रति बेहतर प्रतिरोध भी प्रदान करती हैं।

क्या धातु की दीवार के पैनल घुमावदार हो सकते हैं?

हां, कई धातु दीवार पैनलों को वास्तुशिल्प डिजाइनों से मेल खाने के लिए घुमावदार किया जा सकता है। घुमावदार पैनल आमतौर पर आवश्यक त्रिज्या तक रोल-फॉर्मिंग या प्रेस-ब्रेकिंग द्वारा निर्मित होते हैं। प्राप्त करने योग्य त्रिज्या पैनल प्रोफ़ाइल, सामग्री और मोटाई पर निर्भर करती है।

गुप्त-फ़ास्टनर सिस्टम का रखरखाव कैसे किया जाता है?

गुप्त-फ़ास्टनर सिस्टम को न्यूनतम रखरखाव की आवश्यकता होती है। किसी भी ढीले पैनल, सीलेंट की खराबी या सतह की क्षति की जांच के लिए समय-समय पर दृश्य निरीक्षण की सिफारिश की जाती है। क्योंकि फास्टनरों को छिपाया जाता है, वे मौसम के संपर्क में कम आते हैं, जिससे दीर्घकालिक संक्षारण जोखिम कम हो सकता है।

गुणवत्ता नियंत्रण और दस्तावेज़ीकरण

निर्माताओं को आधार सामग्री की मोटाई, कोटिंग वजन, उपज शक्ति और पैनल आयामों को कवर करने वाली फ़ैक्टरी परीक्षण रिपोर्ट प्रदान करनी चाहिए। विशिष्ट पवन भार आवश्यकताओं वाली परियोजनाओं के लिए, पवन उत्थान परीक्षण रिपोर्ट की आपूर्ति की जा सकती है। साइट पर प्राप्त निरीक्षणों को यह सत्यापित करना चाहिए कि पैनल प्रोफाइल, रंग और मात्रा ऑर्डर से मेल खाते हैं और सतहें क्षति से मुक्त हैं।

चयन संबंधी विचार

• आधार सामग्री और कोर प्रकार का चयन करने से पहले इमारत की अग्नि सुरक्षा आवश्यकताओं का मूल्यांकन करें।
• तेज़ हवा वाले क्षेत्रों के लिए, विचाराधीन पैनल प्रणाली के लिए विशिष्ट पवन उत्थान परीक्षण डेटा का अनुरोध करें।
• दृश्यमान और छुपे हुए फास्टनर सिस्टम के बीच चयन करते समय रखरखाव पहुंच और दीर्घकालिक उपस्थिति पर विचार करें।
• डिज़ाइन चरण के दौरान निर्माता के साथ कस्टम प्रोफ़ाइल और लंबाई की उपलब्धता की पुष्टि करें।
