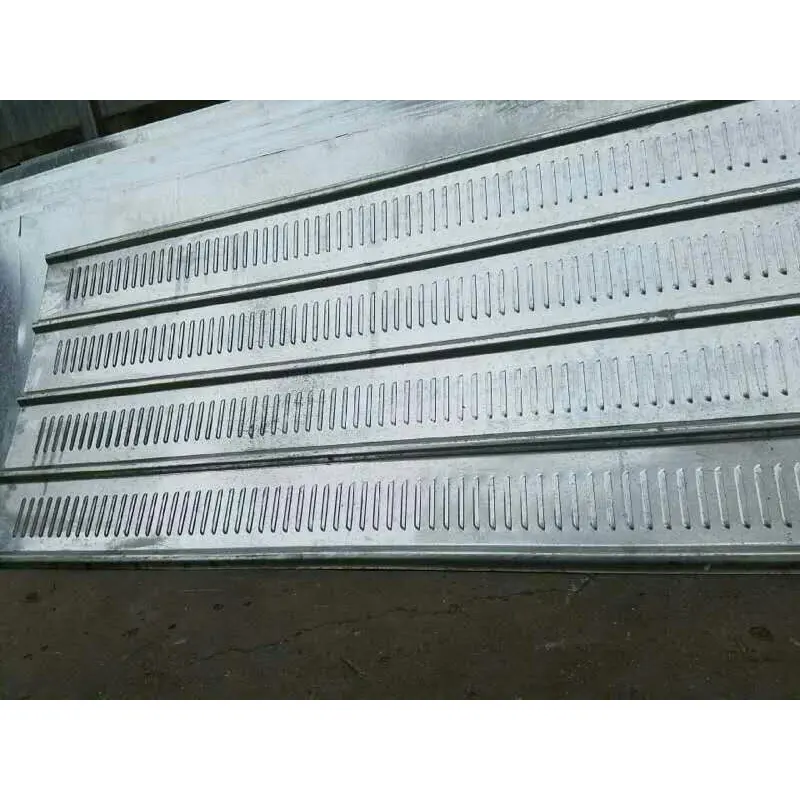

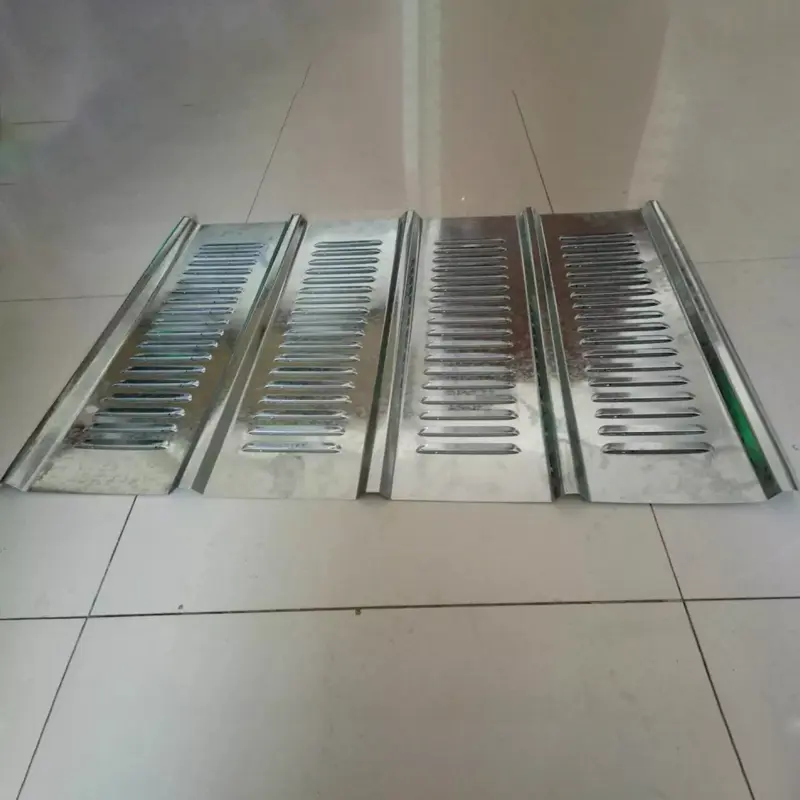

लौवरयुक्त छिद्रित शीट

लौवरेड छिद्रित शीट कार्यात्मक वास्तुशिल्प पैनल हैं जो कोणीय, लूवर-जैसे खुलेपन की संरचना बनाने के लिए उच्च गति परिशुद्धता मुद्रांकन उपकरण का उपयोग करके धातु शीटों को संसाधित करके बनाए जाते हैं। मानक छिद्रित पैनलों (जिसमें वृत्त या वर्ग जैसे सीधे छेद वाले पैनल होते हैं) के विपरीत, लौबर्ड छिद्रित पैनलों में कोण वाले लूवर होते हैं। यह डिज़ाइन दृष्टि की क्षैतिज रेखा को अवरुद्ध करते हुए हवा को विकर्ण चैनलों के माध्यम से प्रवाहित करने की अनुमति देता है, जिससे "हवादार लेकिन अपारदर्शी" प्रभाव प्राप्त होता है।

आधार सामग्री चयन

ऑपरेटिंग वातावरण और प्रदर्शन आवश्यकताओं के आधार पर, निम्नलिखित सामग्रियों का चयन किया जा सकता है:

Q235 जस्ती इस्पात:निर्माण में सबसे आम सामग्री. सतहों को हॉट-डिप गैल्वनाइजिंग और इलेक्ट्रोस्टैटिक पाउडर कोटिंग (कोटिंग मोटाई ≥60μm) के साथ इलाज किया जाता है, जो छीलने या जंग लगने के बिना 500 घंटे के नमक स्प्रे परीक्षण को सहन करता है। परीक्षण मानक: एएसटीएम बी117 / आईएसओ 9227। प्रयोगशाला रिपोर्ट अनुरोध पर उपलब्ध हैं।

304 स्टेनलेस स्टील:उच्च संक्षारण प्रतिरोध की आवश्यकता वाले बाहरी वातावरण या सजावटी परियोजनाओं के लिए उपयोग किया जाता है।

एल्यूमिनियम मिश्र धातु:वजन सीमाओं वाली या एल्यूमीनियम-मैग्नीशियम-मैंगनीज छत पैनलों के साथ अनुकूलता की आवश्यकता वाली परियोजनाओं के लिए उपयोग किया जाता है।

विनिर्माण प्रक्रिया और विशिष्टताएँ:उच्च गति, सटीक, पूरी तरह से स्वचालित पंचिंग लाइनों का उपयोग करके निर्मित, सिस्टम छिद्रित रंग-लेपित स्टील कॉइल, एल्यूमीनियम कॉइल और स्टेनलेस स्टील शीट सहित विभिन्न सामग्रियों का समर्थन करता है। मानक मोटाई 0.5 मिमी से 2.0 मिमी (पतली चादरें: 0.5-1.0 मिमी; मोटी चादरें: 1.0-2.0 मिमी) तक होती हैं। विशिष्ट लूवर कोण 45°-60° होते हैं, खुले क्षेत्र का अनुपात 40%-60% होता है। मानक शीट आकार 1000×2000 मिमी और 1250×2500 मिमी हैं; अनुरोध पर कस्टम आकार उपलब्ध हैं।

सतह का उपचार:गैल्वनाइज्ड स्टील शीट को इलेक्ट्रोस्टैटिक पाउडर कोटिंग के साथ समाप्त किया जा सकता है। रंगों को RAL मानकों के अनुसार अनुकूलित किया जाता है (सामान्य रंगों में गहरा भूरा, हल्का भूरा, शाही नीला और गहरा हरा शामिल हैं)।

प्रदर्शन सत्यापन

1. ध्वनिक प्रदर्शन - प्रयोगशाला-मापा शोर में कमी

छिद्रित लौवर पैनलों का ध्वनिक प्रदर्शन ठोस प्रयोगात्मक डेटा द्वारा समर्थित है। राष्ट्रीय चेंग कुंग विश्वविद्यालय (ताइवान) में वास्तुकला ध्वनिकी प्रयोगशाला द्वारा सूक्ष्म-छिद्रित क्षैतिज लौवर पैनलों पर किए गए व्यवस्थित शोध से पता चला है कि औसत शोर में कमी न्यूनतम 4dB से अधिकतम 15dB तक होती है। ध्वनिक प्रदर्शन को प्रभावित करने वाले प्रमुख चर में लूवर की लंबाई, लूवर की मोटाई, संरचनात्मक विन्यास (एकल तरफा बनाम दो तरफा वेध), लूवर कोण और लूवर रिक्ति शामिल हैं।

2. वेंटिलेशन और पवन प्रतिरोध - पवन प्रतिरोध 30% से अधिक कम हो गया

छिद्रित लूवर पैनल लूवर में कोणीय छिद्रों के माध्यम से प्राकृतिक वेंटिलेशन और दबाव राहत की सुविधा प्रदान करते हैं, जिससे हवा के प्रतिरोध को प्रभावी ढंग से कम किया जाता है। जब निर्माण होर्डिंग में उपयोग किया जाता है, तो तुलनात्मक पवन भार गणना के आधार पर, पारंपरिक ठोस बाधाओं की तुलना में लौबर्ड एयरफ्लो डिज़ाइन हवा प्रतिरोध को 30% से अधिक कम कर देता है। पैनलों को संरचनात्मक गणना और परियोजना-विशिष्ट पवन भार आकलन के माध्यम से सत्यापित वास्तविक प्रदर्शन के साथ, लागू बिल्डिंग कोड (उदाहरण के लिए, जीबी 50009 / ईएन 1991) के अनुसार स्थानीय पवन भार आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है। यह उन्हें तूफान-प्रवण और तेज़ हवा वाले तटीय क्षेत्रों के लिए उपयुक्त बनाता है।

3. संक्षारण और मौसम प्रतिरोध - 500 घंटे का नमक स्प्रे परीक्षण

छिद्रित लौवर पैनलों का संक्षारण प्रतिरोध एक दोहरी-प्रक्रिया प्रणाली के माध्यम से सुनिश्चित किया जाता है: इलेक्ट्रोस्टैटिक पाउडर कोटिंग के बाद हॉट-डिप गैल्वनाइजिंग। एक गैल्वनाइज्ड बेस परत को उच्च तापमान वाले आउटडोर-ग्रेड पॉलिएस्टर पाउडर कोटिंग (≥60μm मोटी) के साथ जोड़ा जाता है। एएसटीएम बी117/आईएसओ 9227 के अनुसार, पैनल बिना छीले या जंग लगे 500 घंटे के नमक स्प्रे परीक्षण का सामना करते हैं। अनुरोध पर तृतीय-पक्ष परीक्षण रिपोर्ट उपलब्ध हैं, और सामान्य पर्यावरणीय परिस्थितियों में बाहरी सेवा जीवन 5-10 वर्ष अनुमानित है।

4. यांत्रिक और निर्माण गुण

Q235 गैल्वेनाइज्ड स्टील से निर्मित, सामग्री उत्कृष्ट संपीड़न शक्ति प्रदान करती है, जबकि लूवर स्टैम्पिंग प्रक्रिया उच्च आयामी परिशुद्धता सुनिश्चित करती है। रेल ट्रांजिट अनुप्रयोगों (वेंटिलेशन और रेन-प्रूफ शटर) में, संरचना वायु प्रवाह और मौसम सुरक्षा को संतुलित करने के लिए पीछे की ओर रेन बैफल्स के साथ सामने की ओर छिद्रित लौवर पैनलों को जोड़ती है। मोटर चालित उपकरण पावर डिब्बों के लिए, शोर को कम करने के लिए लूवर संरचना पर 5-10 मिमी ध्वनि-अवशोषित सामग्री लगाई जा सकती है।

5. सिद्ध अनुप्रयोग परिदृश्य

बड़े पैमाने पर सार्वजनिक भवन की सजावट और ध्वनि अवशोषण:इन लौवरेड छिद्रित शीट का उपयोग हवाई अड्डों, रेलवे स्टेशनों, स्टेडियमों, प्रदर्शनी केंद्रों और मेट्रो स्टेशनों जैसी प्रमुख परियोजनाओं में सजावट और ध्वनिक उपचार के लिए किया जाता है।

निर्माण होर्डिंग:लौवरयुक्त छिद्रित होर्डिंग में बोल्टेड असेंबली के साथ एक मॉड्यूलर डिज़ाइन है, जो ऑन-साइट वेल्डिंग की आवश्यकता को समाप्त करता है। यह 5 बार से अधिक पुन: उपयोग का समर्थन करता है और 95% की स्टील पुनर्चक्रण दर का दावा करता है।

उपकरण वेंटिलेशन और गर्मी अपव्यय:उपकरण बाड़ों के लिए गर्मी अपव्यय पैनल के रूप में उपयोग किया जाता है, ये लूवर आमतौर पर स्टेनलेस स्टील, गैल्वेनाइज्ड स्टील, या एल्यूमीनियम (मोटाई: 0.8-2 मिमी) से निर्मित होते हैं, जो धूल और छींटों से सुरक्षा प्रदान करते हुए प्रभावी वेंटिलेशन और गर्मी अपव्यय प्रदान करते हैं।

मुख्य विशिष्टताओं का अवलोकन

नीचे सूचीबद्ध सभी पैरामीटर फ़ैक्टरी मानक उत्पादन या संदर्भित परीक्षण पर आधारित हैं। विशिष्ट परियोजना आवश्यकताओं को पूरा करने के लिए अनुकूलन उपलब्ध है।

प्रमुख लाभ

1. दृश्यता के बिना वेंटिलेशन (अद्वितीय कार्यक्षमता)।कोणीय लूवर डिज़ाइन सामने से देखने पर एक ओवरलैप बनाता है, जो प्राकृतिक वायु प्रवाह की अनुमति देते हुए बाहर से देखने की रेखा के 90% से अधिक को अवरुद्ध करता है - वेंटिलेशन और गर्मी अपव्यय के साथ गोपनीयता सुरक्षा को संतुलित करता है। दृश्य स्क्रीनिंग को पैनल की सतह से लंबवत 1 मीटर की दूरी पर मापा जाता है।

2. सत्यापित ध्वनिक प्रदर्शन (4-15 डीबी कमी)।प्रयोगशाला परीक्षण 4-15 डीबी की औसत शोर में कमी की पुष्टि करता है; ध्वनि-अवशोषित कपास या सूक्ष्म-छिद्रित पैनल जोड़कर प्रदर्शन को और बढ़ाया जा सकता है।

3. संक्षारण प्रतिरोध और स्थायित्व (500 घंटे का नमक स्प्रे सत्यापन)।दोहरी एंटी-जंग सुरक्षा (हॉट-डिप गैल्वनाइजिंग प्लस इलेक्ट्रोस्टैटिक पाउडर कोटिंग) एएसटीएम बी117/आईएसओ 9227 के अनुसार 500 घंटे के नमक स्प्रे परीक्षण के बाद कोई छीलने या जंग नहीं लगने को सुनिश्चित करता है; आउटडोर सेवा जीवन 5-10 वर्ष।

4. मॉड्यूलर असेंबली और पुन: प्रयोज्यता।बोल्ट कनेक्शन के साथ मॉड्यूलर डिज़ाइन ऑन-साइट वेल्डिंग की आवश्यकता को समाप्त करता है; 95% की स्टील रीसाइक्लिंग दर के साथ, पैनलों को कम से कम पांच बार पुन: उपयोग किया जा सकता है।

5. लचीली सामग्री और विशिष्टता अनुकूलन।Q235 गैल्वनाइज्ड स्टील, स्टेनलेस स्टील और एल्यूमीनियम जैसी विभिन्न सामग्रियों में उपलब्ध है; विशिष्ट परियोजना आवश्यकताओं को पूरा करने के लिए प्लेट की मोटाई, आयाम और रंग को अनुकूलित किया जा सकता है।

अनुप्रयोग परिदृश्य

1.हवाई अड्डों, रेलवे स्टेशनों, स्टेडियमों, प्रदर्शनी केंद्रों और मेट्रो स्टेशनों जैसे बड़े सार्वजनिक भवनों के लिए सजावटी और ध्वनि-अवशोषित प्रणालियाँ।

2.सड़क निर्माण, सबवे उत्खनन और आवासीय नवीकरण (हवा प्रतिरोध और दबाव राहत की आवश्यकता) के लिए निर्माण स्थल होर्डिंग।

3.औद्योगिक संयंत्रों और उपकरण कक्षों के लिए वेंटिलेशन, गर्मी अपव्यय और धूल से सुरक्षा।

4.नगरपालिका सड़कों और औद्योगिक क्षेत्रों के लिए शोर अवरोधक (जब ध्वनि-अवशोषित सामग्री के साथ जोड़ा जाता है)।

5.एकीकृत वास्तुशिल्प छायांकन और वेंटिलेशन लूवर सिस्टम।

छिद्रित लौवर पैनल क्यों चुनें?

क्या आप एक कार्यात्मक पैनल की तलाश कर रहे हैं जो वास्तुशिल्प सजावट, निर्माण होर्डिंग, या शोर कम करने वाली परियोजनाओं के लिए वेंटिलेशन और स्क्रीनिंग को संतुलित करता है? Q235 गैल्वेनाइज्ड स्टील या स्टेनलेस स्टील से निर्मित, इन पैनलों में सटीक-मुद्रांकित, 45°-60° कोण वाले लूवर होते हैं। वे प्राकृतिक वेंटिलेशन और दबाव राहत को सक्षम करते हुए 90% से अधिक दृश्य स्क्रीनिंग (1 मीटर लंबवत दृश्य पर मापा गया) प्रदान करते हैं, ठोस पैनलों की तुलना में 30% से अधिक कम हवा प्रतिरोध प्रदान करते हैं। ध्वनिक प्रयोगशाला परीक्षण 4-15 डीबी की शोर में कमी की पुष्टि करता है, जबकि 500-घंटे के नमक स्प्रे परीक्षण (एएसटीएम बी117 / आईएसओ 9227) उनके संक्षारण प्रतिरोध को सत्यापित करते हैं; मॉड्यूलर डिज़ाइन बार-बार पुन: उपयोग की अनुमति देता है। बड़े सार्वजनिक भवनों में सजावटी ध्वनि अवशोषण से लेकर शहरी सड़क कार्यों के लिए हवा प्रतिरोधी होर्डिंग तक, सिद्ध प्रदर्शन डेटा द्वारा समर्थित छिद्रित लूवर पैनल एक विश्वसनीय समाधान प्रदान करते हैं जो शोर में कमी और हवा प्रतिरोध के साथ-साथ "दृश्यता के बिना वेंटिलेशन" सुनिश्चित करता है।

अक्सर पूछे जाने वाले प्रश्नों

1. नमक स्प्रे परीक्षण के लिए किन मानकों का उपयोग किया जाता है?

हम अपने पाउडर-लेपित पैनलों का एएसटीएम बी117 या आईएसओ 9227 के अनुसार 500 घंटों तक परीक्षण करते हैं। परिणामों को सत्यापित करने के अनुरोध पर तृतीय-पक्ष परीक्षण रिपोर्ट उपलब्ध हैं।

2. 90% दृश्य स्क्रीनिंग कैसे मापी जाती है?

दृश्य स्क्रीनिंग दर को पैनल की सतह से लंबवत 1 मीटर की दूरी पर मापा जाता है। सामान्य देखने के कोणों के तहत, कोणीय लूवर दृश्य की क्षैतिज रेखा के 90% से अधिक को अवरुद्ध करने के लिए ओवरलैप करते हैं जबकि हवा के प्रवाह को भी अनुमति देते हैं।

3. क्या पैनलों का उपयोग तेज़ हवा वाले क्षेत्रों में किया जा सकता है?

हाँ। लौबर्ड डिज़ाइन ठोस पैनलों की तुलना में हवा के भार को 30% से अधिक कम कर देता है। यह सुनिश्चित करने के लिए कि पैनल और समर्थन संरचना पर्याप्त रूप से डिज़ाइन की गई है, हम लागू कोड (उदाहरण के लिए, जीबी 50009 या ईएन 1991) के अनुसार परियोजना-विशिष्ट पवन भार गणना करते हैं।

4. लौबर्ड छिद्रित पैनलों के लिए कौन सी सामग्रियां उपलब्ध हैं?

हम Q235 गैल्वनाइज्ड स्टील, 304 स्टेनलेस स्टील और एल्यूमीनियम मिश्र धातु प्रदान करते हैं। चुनाव संक्षारण आवश्यकताओं, वजन सीमा और सौंदर्य संबंधी प्राथमिकताओं पर निर्भर करता है। सभी सामग्रियों को विभिन्न आरएएल रंगों में पाउडर-लेपित किया जा सकता है।

5. क्या आप ऑर्डर देने से पहले नमूने या परीक्षण रिपोर्ट प्रदान करते हैं?

हां, हम अनुरोध पर मूल्यांकन के लिए नमूना पैनल प्रदान कर सकते हैं और प्रासंगिक परीक्षण रिपोर्ट (नमक स्प्रे, ध्वनिक, यांत्रिक) साझा कर सकते हैं। हमारी इंजीनियरिंग टीम आपके विशिष्ट प्रोजेक्ट के लिए तकनीकी परामर्श भी प्रदान करती है।

6. पैनल कैसे लगाए जाते हैं?

पैनलों को मॉड्यूलर बोल्टेड असेंबली के लिए डिज़ाइन किया गया है, जिससे ऑन-साइट वेल्डिंग की आवश्यकता समाप्त हो जाती है। यह तेजी से इंस्टॉलेशन और आसान डिस्सेप्लर की अनुमति देता है, और पैनलों को कई बार पुन: उपयोग किया जा सकता है।
