एल्युमीनियम-मैग्नीशियम-मैंगनीज पैनल हल्की धातु की चादरें हैं जिनका उपयोग मुख्य रूप से छत और दीवार पर चढ़ने के लिए किया जाता है।सेनबो बिल्डडिंग सामग्रीमिश्र धातु ट्रैसेबिलिटी, कोटिंग प्रदर्शन और दीर्घकालिक मौसम प्रतिरोध पर ध्यान देने के साथ, इन पैनलों को अपनी धातु लिफ़ाफ़ा उत्पाद श्रृंखला के हिस्से के रूप में आपूर्ति करता है।
आधार सामग्री आमतौर पर 3000 श्रृंखला एल्यूमीनियम मिश्र धातुओं से चुनी जाती है, AA3004 अपनी संतुलित ताकत और निर्माण क्षमता के कारण वास्तुशिल्प छत के लिए सबसे आम है। अन्य विकल्पों में सामान्य अनुप्रयोगों के लिए AA3003, उच्च शक्ति के लिए AA3005, समुद्री और तटीय वातावरण के लिए 5052 और बढ़ी हुई संरचनात्मक क्षमता की आवश्यकता वाली परियोजनाओं के लिए 6061 शामिल हैं।
मिश्र धातु की संरचना संक्षारण प्रतिरोध, तन्य शक्ति और व्यावहारिकता को प्रभावित करती है। प्रत्येक ऑर्डर के लिए विशिष्ट मिश्र धातु ग्रेड और यांत्रिक गुणों की पुष्टि के लिए सभी सामग्री प्रमाणपत्र और मिल परीक्षण रिपोर्ट उपलब्ध हैं।
परियोजना आवश्यकताओं के आधार पर कई सतही उपचार उपलब्ध हैं:
प्राकृतिक प्लास्टर उभरा हुआ फ़िनिश:एक बनावट वाली सतह प्रदान करता है जो पैनल की कठोरता को बढ़ाती है और प्रकाश प्रतिबिंब को कम करती है। उन अनुप्रयोगों के लिए उपयुक्त जहां प्राकृतिक धात्विक उपस्थिति को प्राथमिकता दी जाती है।

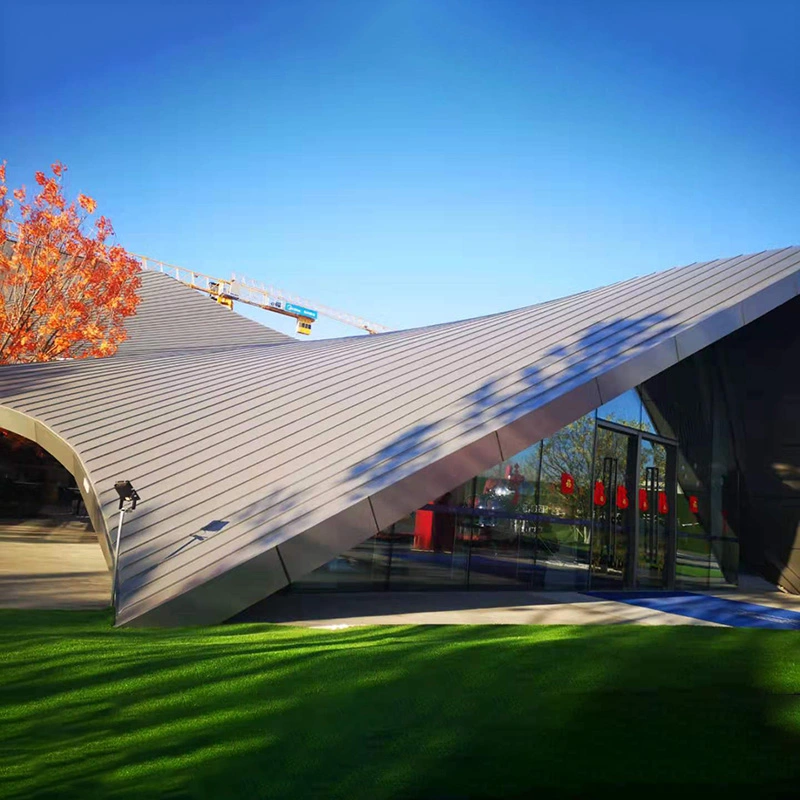

पीवीडीएफ फ्लोरोकार्बन कोटिंग:कम से कम 70% फ़्लोरोकार्बन राल सामग्री के साथ मल्टी-कोट प्रक्रिया का उपयोग करके लागू किया गया। सामने की ओर कोटिंग की मोटाई आमतौर पर 24 माइक्रोमीटर या अधिक होती है। पीवीडीएफ मजबूत यूवी प्रतिरोध और रंग प्रतिधारण प्रदान करता है।
एनोडाइज्ड फ़िनिश:एक सघन ऑक्साइड परत बनाता है जो सतह की कठोरता और संक्षारण प्रतिरोध में सुधार करता है। अक्सर सजावटी या उच्च-दृश्यता अनुप्रयोगों के लिए निर्दिष्ट किया जाता है।
पॉलिएस्टर कोटिंग:आंतरिक या कम मांग वाली बाहरी स्थितियों के लिए एक लागत प्रभावी विकल्प। प्रदर्शन कोटिंग निर्माण और मोटाई के अनुसार भिन्न होता है।
AA3004-H24 एल्युमीनियम-मैग्नीशियम-मैंगनीज शीट की तन्य शक्ति आमतौर पर 230 MPa या अधिक है, उपज शक्ति 200 MPa या अधिक और बढ़ाव कम से कम 3.8% है। ये मान मानक मिल परीक्षण प्रमाणपत्रों पर आधारित हैं और उत्पादन बैच के अनुसार थोड़ा भिन्न हो सकते हैं।
हवा के संपर्क में आने पर एल्यूमीनियम-मैग्नीशियम-मैंगनीज मिश्र धातु सतह पर एक प्राकृतिक ऑक्साइड परत बनाती है। यह ऑक्साइड परत अंतर्निहित संक्षारण प्रतिरोध प्रदान करती है। सामान्य वायुमंडलीय परिस्थितियों में, संक्षारण दर बहुत कम होती है। प्रतिनिधि लेपित पैनलों के नमक स्प्रे परीक्षण से विस्तारित एक्सपोज़र के बाद कोई दिखाई देने वाला क्षरण नहीं दिखा है, लेकिन विशिष्ट प्रदर्शन कोटिंग के प्रकार, स्थापना विवरण और पर्यावरणीय गंभीरता पर निर्भर करता है।
तटीय या औद्योगिक वातावरण के लिए, मोटी पीवीडीएफ कोटिंग या 5052 समुद्री-ग्रेड मिश्र धातु की सिफारिश की जा सकती है। दीर्घकालिक उपस्थिति और प्रदर्शन को बनाए रखने के लिए आक्रामक वातावरण में नियमित निरीक्षण और सफाई की अभी भी आवश्यकता है।
सामान्य प्रोफाइल में YX65-300, YX65-330, YX65-400, YX65-420, YX65-430, YX65-575, और YX65-600 शामिल हैं, जिनकी रिब ऊंचाई 25 मिमी, 45 मिमी, 50 मिमी और 65 मिमी है। प्रोफ़ाइल का चुनाव विस्तार, भार और वास्तुशिल्प वक्रता आवश्यकताओं पर निर्भर करता है।

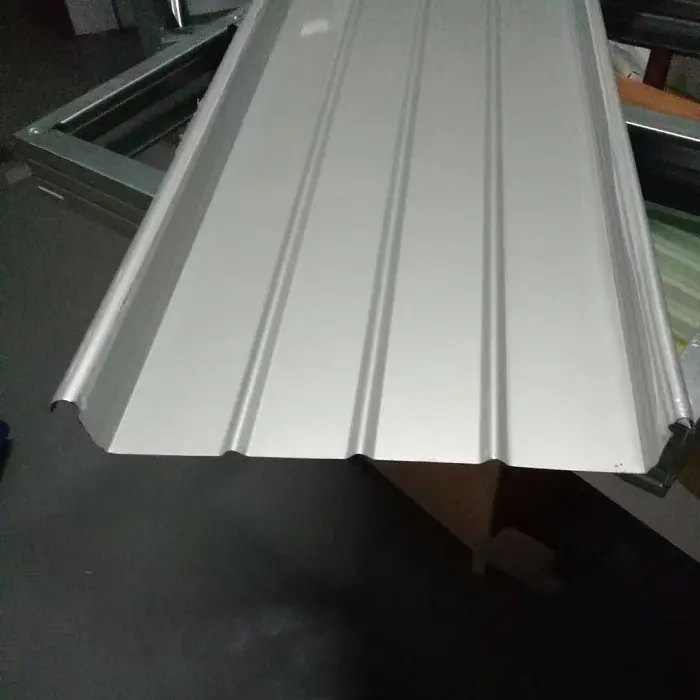

स्टैंडिंग सीम सिस्टम एल्यूमीनियम-मैग्नीशियम-मैंगनीज छत के लिए प्राथमिक स्थापना विधि है। छुपे हुए क्लिप का उपयोग करके पैनलों को उपसंरचना से जोड़ा जाता है, और आसन्न पैनलों को 270° या 360° लॉक का उपयोग करके यांत्रिक रूप से एक साथ जोड़ा जाता है। यह विधि खुले फास्टनरों को हटा देती है और पैनल की लंबाई के साथ थर्मल मूवमेंट की अनुमति देती है।
दीवार पर चढ़ने के अनुप्रयोगों के लिए, दृश्यमान या छुपे हुए फास्टनिंग सिस्टम के साथ फ्लैट या हल्के प्रोफाइल वाले पैनल का उपयोग किया जा सकता है। हमारी तकनीकी टीम पवन भार गणना और वास्तु विवरण के आधार पर एक उपयुक्त प्रोफ़ाइल और बन्धन विधि की सिफारिश कर सकती है।
| पैरामीटर | रेंज/विकल्प | टिप्पणियाँ |
|---|---|---|
| मिश्र धातु ग्रेड | AA3003, AA3004, AA3005, 5052, 6061 | पर्यावरण और शक्ति द्वारा चयनित |
| शीट की मोटाई | 0.6-1.5 मिमी | छत के लिए सामान्य 0.7-1.2 मिमी |
| पसली की ऊंचाई | 25/45/50/65 मिमी | प्रोफाइल पर निर्भर |
| पैनल की चौड़ाई | 300/330/400/430/470/500/575/600 मिमी | प्रभावी कवरेज चौड़ाई |
| तन्यता ताकत (AA3004-H24) | ≥230 एमपीए | मिल परीक्षण प्रमाणपत्र उपलब्ध है |
| उपज क्षमता (AA3004-H24) | ≥200 एमपीए | मिल परीक्षण प्रमाणपत्र उपलब्ध है |
| बढ़ाव (AA3004-H24) | ≥3.8% | मिल परीक्षण प्रमाणपत्र उपलब्ध है |
| घनत्व | 2.73 ग्राम/सेमी³ | लगभग एक तिहाई स्टील |
| कोटिंग विकल्प | पीवीडीएफ, पॉलिएस्टर, एनोडाइज्ड, प्राकृतिक प्लास्टर | विनिर्देश के अनुसार कोटिंग की मोटाई |
| लागू होने लायक मानक | जीबी/टी 12755-2008 | भवन निर्माण के लिए प्रोफाइल स्टील शीट |
छत प्रणालियों के लिए:स्पैन, पवन उत्थान और बर्फ भार गणना के आधार पर आवश्यक पैनल प्रोफ़ाइल और मोटाई की पुष्टि करें। थर्मल मूवमेंट की अनुमति देने के लिए लंबी ढलानों और कम पिच वाली छतों के लिए स्टैंडिंग सीम सिस्टम की सिफारिश की जाती है।
तटीय वातावरण के लिए:पर्याप्त मोटाई के साथ 5052 मिश्र धातु या पीवीडीएफ कोटिंग प्रणाली निर्दिष्ट करें। ताजे पानी से नियमित रूप से धोने से नमक जमा हटाने और कोटिंग का जीवन बढ़ाने में मदद मिलती है।

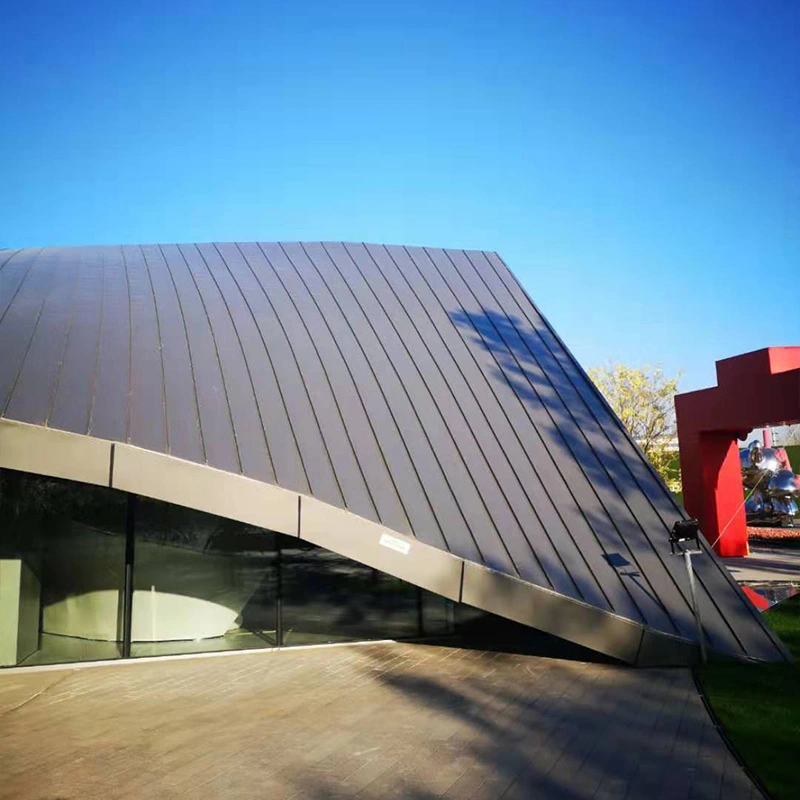

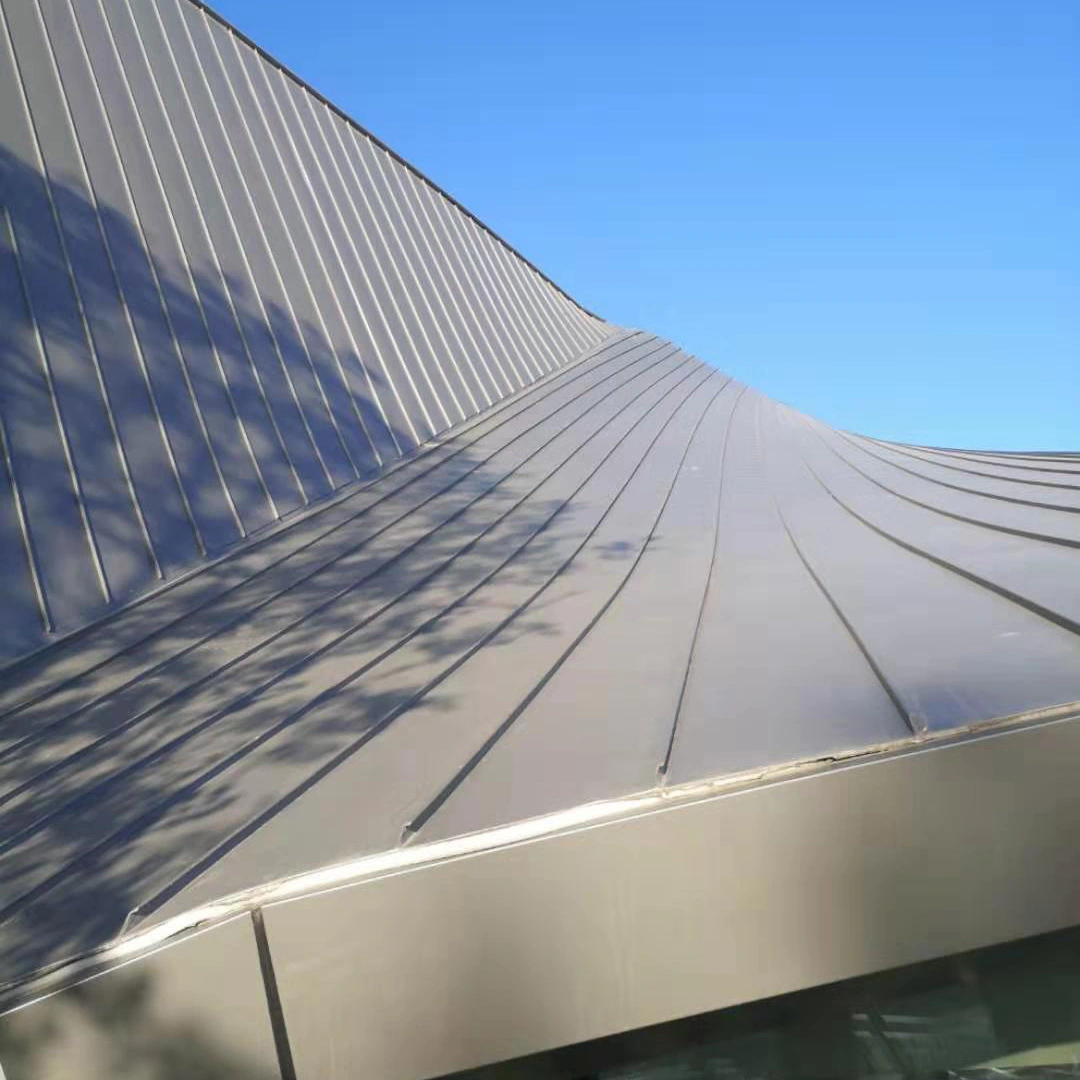

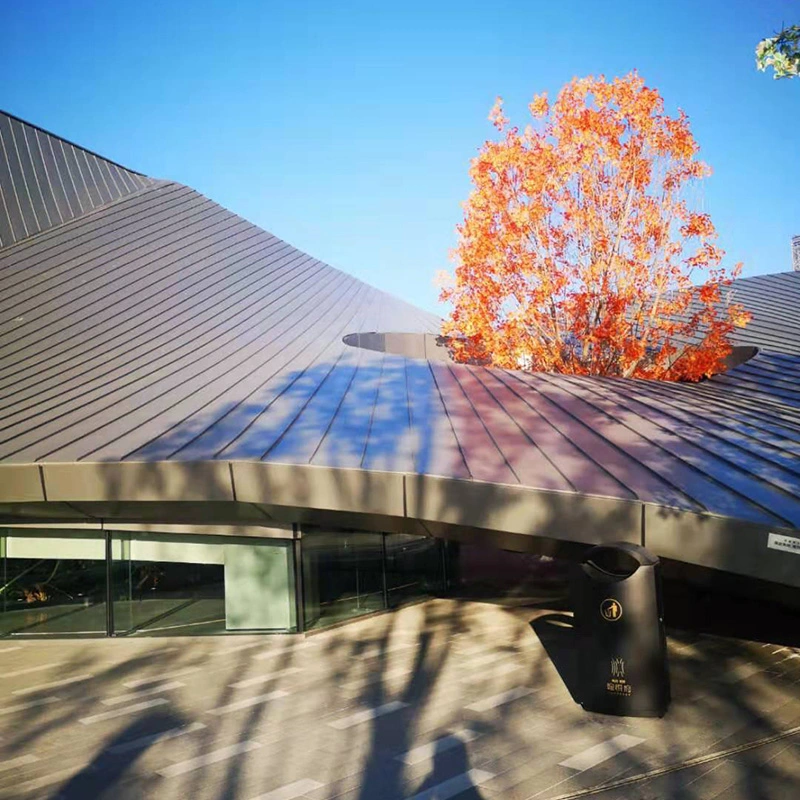

घुमावदार या जटिल ज्यामिति के लिए:एल्यूमीनियम-मैग्नीशियम-मैंगनीज पैनलों को घुमावदार या पतला आकार में रोल किया जा सकता है। वास्तुशिल्प चित्र शीघ्र उपलब्ध कराएं ताकि फॉर्मेबिलिटी के लिए प्रोफ़ाइल और शीट की मोटाई का चयन किया जा सके।
इंस्टॉलेशन के दौरान:पैनल विरूपण से बचने के लिए उचित उठाने और संभालने के तरीकों का उपयोग करें। सुनिश्चित करें कि उपसंरचना संरेखित है और क्लिप निर्दिष्ट रिक्ति के अनुसार स्थापित किए गए हैं। सही लॉक प्रोफ़ाइल प्राप्त करने के लिए कैलिब्रेटेड उपकरण के साथ सीमिंग की जानी चाहिए।
1.हवाई अड्डे के टर्मिनल और हाई-स्पीड रेलवे स्टेशन जहां लंबी अवधि वाली धातु की छत की आवश्यकता होती है।
2.घुमावदार या जटिल छत ज्यामिति वाले खेल स्टेडियम और प्रदर्शनी केंद्र।
3.व्यावसायिक इमारतें और शॉपिंग मॉल जिन्हें टिकाऊ और देखने में आकर्षक मुखौटे की आवश्यकता होती है।
4.तटीय या संक्षारक वातावरण में औद्योगिक भवन।
5.उच्च-स्तरीय आवासीय विला और कस्टम वास्तुशिल्प परियोजनाएँ।
कुछ भवन लिफाफे डिजाइनों में, एल्यूमीनियम-मैग्नीशियम-मैंगनीज छत को जोड़ा जाता हैरॉक वूल सैंडविच पैनलथर्मल इन्सुलेशन के लिए औरप्रोफाइल स्टील शीटआंतरिक लाइनर के लिए, एक पूर्ण छत असेंबली का निर्माण। हमारी टीम इन उत्पादों के बीच इंटरफ़ेस विवरण में सहायता कर सकती है।
AA3004 अपनी संतुलित ताकत और संक्षारण प्रतिरोध के कारण अधिकांश वास्तुशिल्प छत और दीवार अनुप्रयोगों के लिए उपयुक्त है। तटीय या समुद्री वातावरण के लिए, 5052 उच्च संक्षारण प्रतिरोध प्रदान करता है। जब उच्च संरचनात्मक ताकत की आवश्यकता होती है तो 6061 पर विचार किया जा सकता है, लेकिन यह 3000 श्रृंखला मिश्र धातुओं की तुलना में कम निर्माण योग्य है।
सामान्य वायुमंडलीय परिस्थितियों में और उचित कोटिंग चयन के साथ, पैनल 30 साल या उससे अधिक समय तक चल सकते हैं। वास्तविक सेवा जीवन मिश्र धातु ग्रेड, कोटिंग प्रकार, पर्यावरणीय जोखिम और रखरखाव पर निर्भर करता है। पीवीडीएफ-लेपित पैनल आमतौर पर पॉलिएस्टर कोटिंग्स की तुलना में बेहतर दीर्घकालिक रंग प्रतिधारण प्रदान करते हैं।
हाँ। वास्तुशिल्प ज्यामिति से मेल खाने के लिए पैनलों को उत्तल या अवतल वक्र और पतला आकार में रोल किया जा सकता है। निर्माण क्षमता शीट की मोटाई और मिश्र धातु के तापमान पर निर्भर करती है। हमारी इंजीनियरिंग टीम विशिष्ट प्रोफाइल के लिए प्राप्त करने योग्य वक्रता त्रिज्या पर सलाह दे सकती है।
स्टैंडिंग सीम सिस्टम छुपे हुए क्लिप का उपयोग करता है जो उपसंरचना से जुड़े होते हैं। पैनल क्लिप पर चिपक जाते हैं, और सीमिंग मशीन का उपयोग करके सीम को यांत्रिक रूप से लॉक कर दिया जाता है। यह पैनलों को दृश्यमान फास्टनरों के बिना ढलान के साथ स्वतंत्र रूप से विस्तार और अनुबंध करने की अनुमति देता है।
हम एल्यूमीनियम मिश्र धातु के लिए मिल परीक्षण प्रमाणपत्र, कोटिंग मोटाई रिपोर्ट और लागू उत्पाद परीक्षण रिपोर्ट की आपूर्ति करते हैं। विशिष्ट परियोजनाओं के लिए, अनुरोध पर अतिरिक्त दस्तावेज जैसे पवन उत्थान गणना या अग्नि प्रदर्शन डेटा प्रदान किया जा सकता है।
