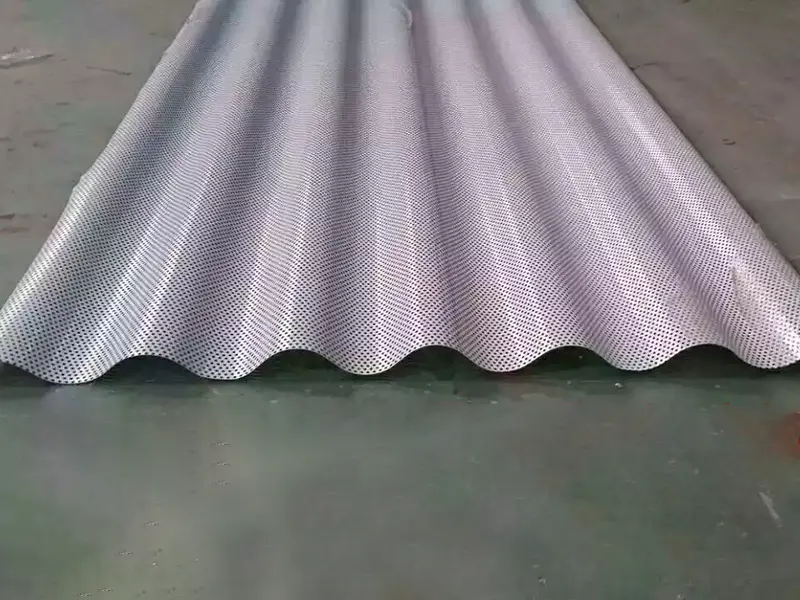

छिद्रित प्रोफाइल वाले धातु पैनल

SENBO बिल्डिंग मटेरियल कार्यात्मक प्रोफाइल वाले धातु पैनलों के लिए समर्पित एक ब्रांड है। हमारा मुख्य उत्पादन आधार और स्वचालित लाइनें जिंगहाई आर्थिक विकास क्षेत्र, तियानजिन, चीन में स्थित हैं। हम अपने छिद्रित प्रोफाइल वाले धातु पैनलों में संरचनात्मक यांत्रिकी, ध्वनिक और वेंटिलेशन डिज़ाइन और मौसम प्रतिरोधी जंग-रोधी तकनीक को एकीकृत करने के लिए प्रतिबद्ध हैं।

धातु लिफाफा उद्योग में एक स्थापित आपूर्तिकर्ता के रूप में, हम एक पूर्ण, बंद-लूप गुणवत्ता नियंत्रण प्रक्रिया बनाए रखते हैं। आधार सामग्री के सेवन, सीएनसी पंचिंग और रोल बनाने से लेकर सतह के लेमिनेशन और अंतिम उत्पाद स्पॉट जांच तक, प्रत्येक पैनल फैक्ट्री छोड़ने से पहले बहु-आयामी प्रदर्शन परीक्षण से गुजरता है।

छिद्रित ध्वनिक प्रोफाइल पैनलों के कस्टम उत्पादन में वर्षों की विशेषज्ञता के साथ, हम लगातार उच्च गुणवत्ता वाले उत्पाद प्रदान करते हैं जो संरचनात्मक स्थिरता, शोर में कमी, वेंटिलेशन और स्थायित्व प्रदान करते हैं। प्रमुख मापदंडों के लिए परीक्षण रिपोर्ट और सामग्री प्रमाणपत्र अनुरोध पर उपलब्ध हैं।

वास्तविक परिचालन स्थितियों के तहत प्रदर्शन परीक्षण

1. आठ महीने का व्यापक ऑन-साइट फ़ील्ड परीक्षण

परीक्षण अवधि:लगातार आठ महीनों तक निर्बाध ऑन-साइट निगरानी।

परीक्षण परिदृश्य:औद्योगिक कारखाने की छत और आंतरिक दीवारें, स्टेडियम की छतें, सबवे उपकरण कक्ष की ध्वनिक दीवारें, और राजमार्ग शोर अवरोधक।

मानक भार:औद्योगिक संयंत्रों और स्थल छतों के लिए मानक भार के अनुरूप 0.6-1.2 kN/m² का समान रूप से वितरित भार।

मुख्य निष्कर्ष:वास्तुशिल्प लिफाफा पैनलों के लिए, शोर में कमी, वेंटिलेशन और संरचनात्मक स्थिरता को सामान्य छिद्रित शीट की विशेषताओं पर प्राथमिकता दी जाती है। यह SENBO छिद्रित प्रोफाइल वाले धातु पैनलों के मुख्य डिज़ाइन लाभ का प्रतिनिधित्व करता है।

2. संरचनात्मक भार वहन प्रदर्शन परीक्षण

फ़ैक्टरी पैनलों पर एक महीने तक चले तुलनात्मक भार परीक्षण ने स्पष्ट रूप से SENBO छिद्रित प्रोफ़ाइल शीट और मानक छिद्रित प्रोफ़ाइल शीट के बीच संरचनात्मक प्रदर्शन में अंतर प्रदर्शित किया।

मानक छिद्रित प्रोफाइल शीट:1.5 मीटर के विस्तार के तहत, 3 घंटे की निरंतर लोडिंग के बाद महत्वपूर्ण विक्षेपण हुआ।

SENBO छिद्रित प्रोफाइल शीट:एक अनुकूलित गलियारा प्रोफ़ाइल और एक समान वेध लेआउट की विशेषता, भार समान रूप से वितरित किया जाता है। 72 घंटों तक समान अवधि और पूर्ण भार के तहत, कोई दृश्य विकृति नहीं हुई। नियंत्रित स्थितियों (पैनल की मोटाई 0.6 मिमी, वेध अनुपात 20%, 35 मिमी रिब प्रोफ़ाइल) के तहत तुलनात्मक फ्लेक्सुरल क्षमता परीक्षणों ने 22% -28% के सुधार का संकेत दिया।

इस उच्च शक्ति को प्राप्त करने वाले प्रमुख संरचनात्मक डिज़ाइन तत्व:

मानक 35 मिमी हाई-प्रोफाइल पसलियाँ:जड़ता के क्षण को अनुकूलित करता है, छत और छत के भार को समान रूप से वितरित करता है, और स्थानीयकृत तनाव सांद्रता को कम करता है।

कंपित (क्विनकुंक्स) वेध पैटर्न:रैखिक वेध पैटर्न से जुड़े तनाव एकाग्रता से बचा जाता है, जिससे समग्र संरचनात्मक कठोरता बनी रहती है।

3. व्यावसायिक ध्वनि अवशोषण और शोर कटौती परीक्षण

SENBO छिद्रित प्रोफाइल शीट में कार्यशाला शोर, यातायात शोर और स्थल गूंज के लिए अनुकूलित एक ध्वनिक संरचना होती है। पेशेवर ध्वनिक प्रयोगशालाओं में सिम्युलेटेड परीक्षण के माध्यम से शोर में कमी के प्रदर्शन को सत्यापित किया गया है।

परीक्षण की स्थितियाँ:ध्वनि अवशोषण के लिए 20% मानक वेध दर, 50 मिमी रॉक वूल बैकिंग परत, आईएसओ 354 / एएसटीएम सी423 पुनर्संयोजन कक्ष विधियों के अनुसार मध्य से उच्च आवृत्ति शोर (500 हर्ट्ज-2000 हर्ट्ज) के खिलाफ परीक्षण किया गया।

परीक्षा के परिणाम:शोर न्यूनीकरण गुणांक (एनआरसी) 0.7-0.9 तक पहुँच जाता है। वेध एक गुंजयमान ध्वनि-अवशोषित संरचना बनाते हैं। छिद्रों से गुजरने वाली ध्वनि तरंगें गुहा के भीतर कई ऊर्जा हानियों से गुजरती हैं, जो प्रभावी रूप से यांत्रिक गर्जना, यातायात शोर और स्थल गूँज को कम करती हैं।

यह ध्वनि-अवशोषित प्रदर्शन फ़ैक्टरी कार्यशालाओं, सबवे उपकरण कक्षों, स्टेडियमों और राजमार्ग शोर अवरोधों के लिए उपयुक्त है, जो इनडोर ध्वनिक वातावरण को महत्वपूर्ण रूप से अनुकूलित करता है और औद्योगिक शोर नियंत्रण और सार्वजनिक भवन ध्वनिक मानकों को पूरा करता है। पूर्ण ध्वनिक परीक्षण रिपोर्ट अनुरोध पर उपलब्ध हैं।

वास्तविक-विश्व अनुप्रयोग परिदृश्य

1. औद्योगिक कार्यशालाएँ और कारखाने

एक इस्पात संरचना विनिर्माण संयंत्र में, आंतरिक दीवार पैनलों को SENBO छिद्रित प्रोफाइल वाले पैनलों से बदलने से मशीनरी के शोर में उल्लेखनीय कमी आई। पांच साल के निरंतर उपयोग के बाद, पैनलों पर पेंट के छिलने या जंग लगने का कोई निशान नहीं दिखता है, और संरचना विरूपण के बिना स्थिर रहती है। अनुरोध पर विस्तृत परियोजना जानकारी उपलब्ध है।

2. स्टेडियम और बड़े सार्वजनिक स्थल

गूंज और शोर के मुद्दों को हल करने के लिए स्टेडियम की छत के लिए SENBO छिद्रित प्रोफ़ाइल पैनलों का बड़े पैमाने पर उपयोग किया गया था। पैनल प्राकृतिक प्रकाश और वेंटिलेशन की भी सुविधा प्रदान करते हैं। विभिन्न रंगों में उपलब्ध, वे एक साफ, सौंदर्यपूर्ण लुक प्रदान करते हैं और स्थापित करने और जुड़ने में आसान होते हैं, जिससे निर्माण कार्यक्रम काफी छोटा हो जाता है।

3. राजमार्ग और रेल पारगमन शोर बाधाएं

शोर अवरोधों के लिए रॉक वूल के साथ SENBO छिद्रित प्रोफाइल पैनलों को मिलाकर, स्थानीय अनुपालन मानकों को पूरा करने के लिए सड़क यातायात शोर को कम किया गया। पैनल बारिश और बर्फ़ के क्षरण के प्रतिरोधी हैं। तटीय क्षेत्रों में स्थापित अनुभागों में तीन साल के उपयोग के बाद कोई जंग या क्षति नहीं देखी गई है।

सत्यापित उत्पाद विशिष्टताएँ

नीचे सूचीबद्ध सभी विशिष्टताएँ फ़ैक्टरी परीक्षण रिपोर्ट और सामग्री प्रमाणपत्रों के अधीन हैं। अनुरोध पर प्रतियां उपलब्ध हैं।

1. आधार सामग्री:हॉट-डिप गैल्वेनाइज्ड या अलु-जिंक रंग-लेपित स्टील, एल्यूमीनियम मिश्र धातु, 304/316 स्टेनलेस स्टील। कोटिंग विकल्पों में पीई (पॉलिएस्टर), एचडीपी (उच्च स्थायित्व), और पीवीडीएफ (फ्लोरोकार्बन) शामिल हैं। ये कोटिंग्स 10-30 वर्षों की बाहरी सेवा जीवन के साथ घिसाव और यूवी प्रतिरोध प्रदान करती हैं।

2. मानक प्रभावी चौड़ाई:840 मिमी, 900 मिमी, या 950 मिमी। मानक मॉडल में 35 मिमी रिब ऊंचाई है। कस्टम वेव प्रोफाइल अनुरोध पर उपलब्ध हैं।

3. पैनल की मोटाई:0.4-1.2 मिमी. 0.5-0.6 मिमी का उपयोग आम तौर पर मानक परियोजनाओं के लिए किया जाता है, जबकि 0.8-1.0 मिमी का उपयोग लंबी अवधि की छत के लिए किया जाता है।

4. वेध विशिष्टताएँ:छेद का व्यास Φ3mm से Φ12mm तक। पैटर्न में गोल, आयताकार, चौकोर और क्रमित बेर-फूल वाले छेद शामिल हैं। खुले क्षेत्र का अनुपात आवश्यकतानुसार 10% से 40% तक समायोज्य है।

5. भार वहन मानक:अधिकतम एकसमान भार क्षमता 1.2kN/m²। मानक छत, सीलिंग और बाड़े की परियोजनाओं के लिए उपयुक्त। पवन दबाव प्रतिरोध बाड़े पैनलों के निर्माण के लिए राष्ट्रीय मानकों को पूरा करता है।

6. अग्नि प्रदर्शन:गैल्वेनाइज्ड सब्सट्रेट क्लास ए गैर-दहनशील है। रॉक वूल इन्फिल परत के साथ संयुक्त, यह औद्योगिक सुविधा बाड़ों के लिए अग्नि सुरक्षा मानकों को पूरा करता है।

प्रमुख लाभ

1. वास्तविक दुनिया के डेटा द्वारा सत्यापित, कोई अतिरंजित दावा नहीं।भार-वहन क्षमता, शोर में कमी और वेंटिलेशन से संबंधित सभी पैरामीटर आठ महीने के क्षेत्र परीक्षण और पेशेवर प्रयोगशाला विश्लेषण से प्राप्त किए गए हैं।

2. उच्च शक्ति और विरूपण प्रतिरोध के लिए अनुकूलित संरचनात्मक डिजाइन।इसमें कंपित छिद्रों और उभरी हुई पसलियों के साथ एक एकीकृत डिज़ाइन है। निर्दिष्ट परीक्षण स्थितियों के तहत फ्लेक्सुरल लोड-वहन क्षमता 22% -28% तक बढ़ जाती है, जिससे व्यापक अवधि में दीर्घकालिक उपयोग पर कोई शिथिलता सुनिश्चित नहीं होती है।

3. विविध वातावरणों के लिए गुंजयमान ध्वनि अवशोषण और शोर में कमी।इन्फिल परत के साथ जोड़े गए मानक ध्वनिक छिद्र 0.9 तक का शोर कटौती गुणांक (एनआरसी) प्राप्त करते हैं, जो औद्योगिक संचालन, यातायात और बड़े स्थानों से शोर को प्रभावी ढंग से कम करते हैं।

4. व्यापक फैक्टरी गुणवत्ता नियंत्रण और लंबे समय तक चलने वाला मौसम प्रतिरोध।चार-चरणीय निरीक्षण (आधार सामग्री, छिद्रण, कोटिंग और तैयार उत्पाद) के साथ स्वचालित लाइनों पर उत्पादित। संक्षारण और मौसम प्रतिरोध दीर्घकालिक बाहरी उपयोग के लिए उपयुक्तता सुनिश्चित करता है।

5. अनुकूलन का उच्च स्तर।छिद्रण पैटर्न, खुले क्षेत्र के अनुपात, पैनल की मोटाई, रंग और नालीदार प्रोफाइल को वास्तुशिल्प सौंदर्यशास्त्र के साथ कार्यक्षमता को संतुलित करते हुए प्रोजेक्ट ब्लूप्रिंट के अनुरूप बनाया जा सकता है।

लक्षित उपयोगकर्ता और परियोजना अनुप्रयोग

1.इस्पात-संरचना कारखानों, उत्पादन कार्यशालाओं और जनरेटर कक्षों में शोर में कमी और वेंटिलेशन की आवश्यकता होती है।

2.विशिष्ट ध्वनिक आवश्यकताओं वाले सार्वजनिक भवन, जैसे स्टेडियम, प्रदर्शनी केंद्र और व्याख्यान कक्ष।

3.राजमार्गों, शहरी लाइट रेल और सबवे प्रणालियों के लिए शोर अवरोधक परियोजनाएं।

4.वाणिज्यिक परिसर के अग्रभाग, धूप-छाया वाले विभाजन, और आंतरिक सजावटी छतें।

5.बाहरी बाड़े की परियोजनाओं के लिए दीर्घकालिक संरचनात्मक मजबूती और संक्षारण प्रतिरोध की आवश्यकता होती है।

SENBO छिद्रित प्रोफ़ाइल पैनल क्यों चुनें?

क्या आप एक बहुक्रियाशील छिद्रित प्रोफ़ाइल पैनल की तलाश कर रहे हैं जो संरचनात्मक स्थिरता, ध्वनि अवशोषण, वेंटिलेशन, गर्मी लंपटता और मौसम स्थायित्व प्रदान करता है? सेनबो चुनें. हम संरचनात्मक यांत्रिकी, ध्वनिकी और वेंटिलेशन इंजीनियरिंग में विशेषज्ञता को जोड़ते हैं, जो वास्तविक दुनिया के क्षेत्र परीक्षण द्वारा मान्य है और हमारे अपने घरेलू कारखाने से मानकीकृत गुणवत्ता नियंत्रण द्वारा समर्थित है।

निर्माण सामग्री के एक विश्वसनीय आपूर्तिकर्ता के रूप में, हम सीधे कारखाने-अनुकूलित छिद्रित प्रोफाइल पैनल प्रदान करते हैं। हम व्यावहारिक प्रदर्शन और दीर्घकालिक स्थायित्व का संतुलन सुनिश्चित करते हुए औद्योगिक शोर में कमी, स्थल ध्वनिकी, यातायात शोर बाधाओं और सजावटी पहलुओं सहित विविध भवन आवश्यकताओं के लिए वन-स्टॉप समाधान प्रदान करते हैं। एक एकीकृत समाधान का अनुभव करने के लिए आज ही SENBO छिद्रित प्रोफाइल वाले पैनल चुनें जो संरचनात्मक ताकत, ध्वनि अवशोषण और वेंटिलेशन क्षमताओं को जोड़ता है।

अक्सर पूछे जाने वाले प्रश्नों

1. ध्वनि अवशोषण के लिए मुझे कौन सी वेध दर चुननी चाहिए?

अधिकांश ध्वनिक अनुप्रयोगों के लिए, 15% और 25% के बीच एक खुले क्षेत्र अनुपात की सिफारिश की जाती है। 50 मिमी रॉक वूल बैकिंग के साथ संयुक्त 20% छिद्रण दर 0.7-0.9 का एनआरसी प्राप्त करती है, जो औद्योगिक और सार्वजनिक भवन शोर नियंत्रण के लिए उपयुक्त है।

2. छत के लिए अनुशंसित पैनल की मोटाई क्या है?

लंबी अवधि की छत के लिए, हम पर्याप्त भार-वहन क्षमता और हवा के उत्थान के प्रतिरोध को सुनिश्चित करने के लिए 0.8-1.0 मिमी की पैनल मोटाई की सलाह देते हैं। मानक दीवार या छत अनुप्रयोगों के लिए, 0.5-0.6 मिमी आम तौर पर पर्याप्त है।

3. क्या इन पैनलों का उपयोग तटीय या अत्यधिक संक्षारक वातावरण में किया जा सकता है?

हाँ। हम पीवीडीएफ या एचडीपी कोटिंग के साथ अलु-जिंक लेपित स्टील, एल्यूमीनियम मिश्र धातु और 304/316 स्टेनलेस स्टील सब्सट्रेट प्रदान करते हैं। ये विकल्प उत्कृष्ट संक्षारण प्रतिरोध प्रदान करते हैं और तीन साल की सेवा के बाद बिना जंग के तटीय क्षेत्रों में सफलतापूर्वक उपयोग किए गए हैं।

4. क्या आप ऑर्डर देने से पहले नमूने और तकनीकी सहायता प्रदान करते हैं?

बिल्कुल। हम मूल्यांकन के लिए नि:शुल्क नमूने प्रदान करते हैं और हमारी इंजीनियरिंग टीम वेध डिजाइन, संरचनात्मक गणना और स्थापना मार्गदर्शन पर तकनीकी परामर्श प्रदान करती है। कृपया अपनी परियोजना आवश्यकताओं के लिए हमसे संपर्क करें।

5. कोटेशन के लिए मुझे कौन सी जानकारी प्रदान करनी होगी?

कृपया पैनल प्रकार, आयाम, वेध पैटर्न और खुले क्षेत्र का अनुपात, सब्सट्रेट सामग्री और कोटिंग, मात्रा, और अग्नि रेटिंग या ध्वनिक लक्ष्य जैसी कोई विशेष आवश्यकताएं प्रदान करें। हमारी टीम एक विस्तृत उद्धरण और लीड टाइम तैयार करेगी।
