अलु-एमजी-एमएन छत पैनल

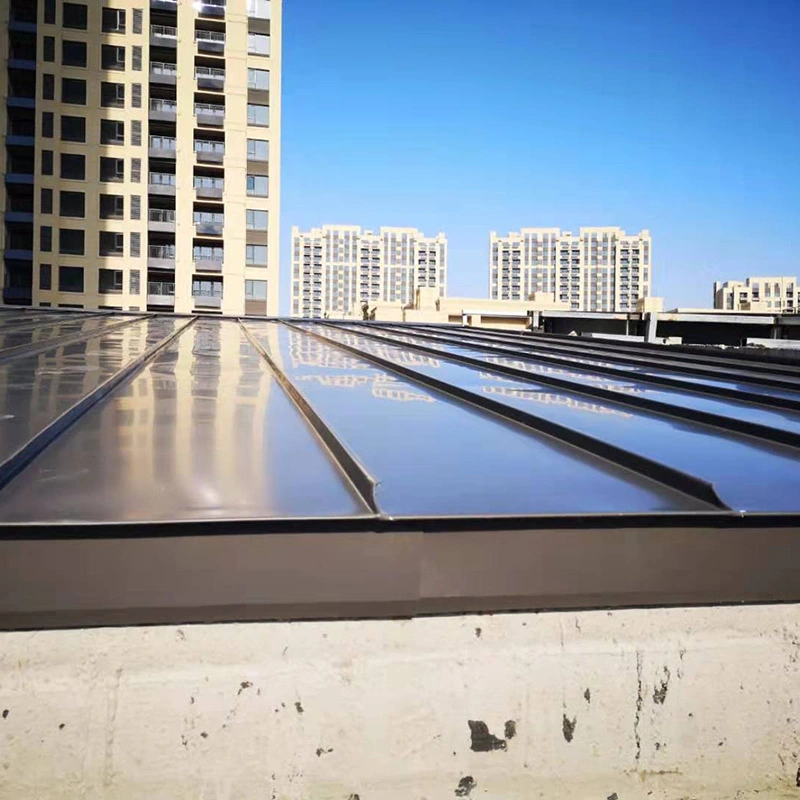

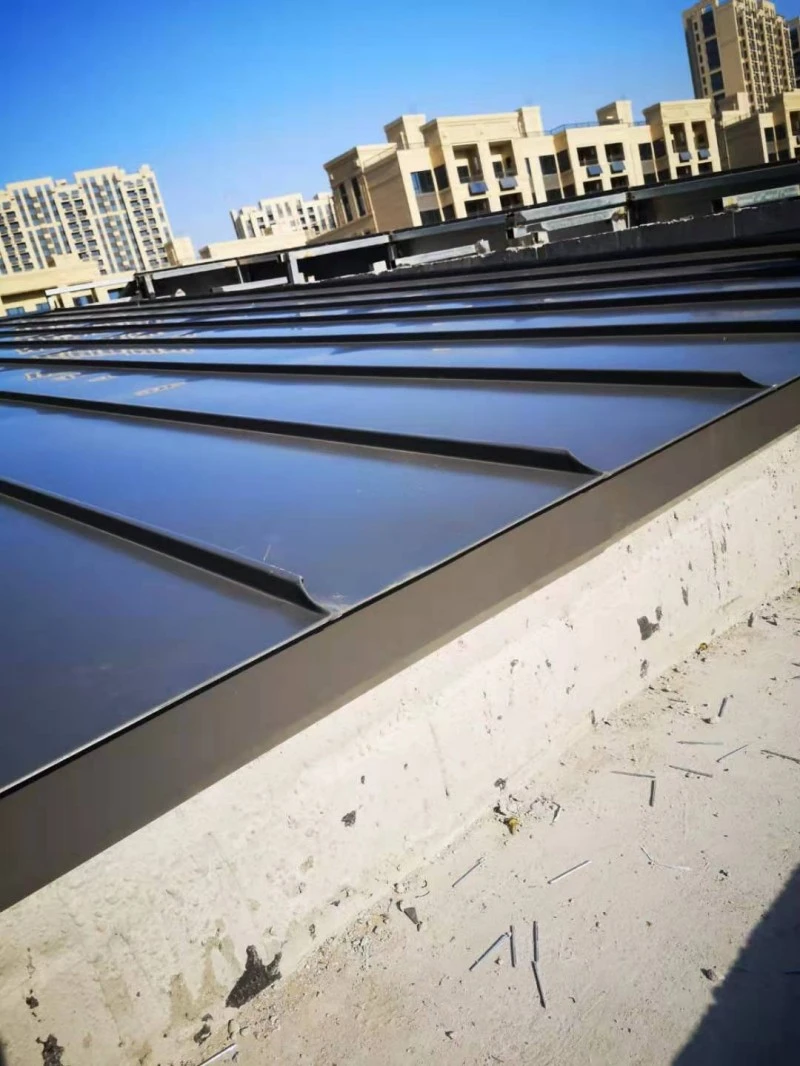

अलु-एमजी-एमएन रूफिंग पैनल स्टैंडिंग सीम छत और दीवार प्रणालियों के लिए AA3004 एल्यूमीनियम मिश्र धातु पट्टी से रोल-फॉर्म किए गए हैं। मिश्र धातु में मैंगनीज और मैग्नीशियम होते हैं, जो मिलकर ताकत और संक्षारण प्रतिरोध में सुधार करते हैं जबकि सामग्री को लंबी अवधि की छतों के लिए पर्याप्त हल्का रखते हैं। SENBO रोल बनाने से पहले आने वाले मिश्र धातु ग्रेड, तापमान और कोटिंग की मोटाई की जांच करता है, और उत्पादन लाइन नियमित अंतराल पर रिब की ऊंचाई और पैनल की चौड़ाई की निगरानी करती है। यह तैयार प्रोफ़ाइल को निर्दिष्ट सहनशीलता के भीतर रखने में मदद करता है।

सतह कोटिंग और कनेक्शन डिज़ाइन

अलु-एमजी-एमएन छत पैनल की सतह को बनाने से पहले कम से कम 70% फ्लोरोकार्बन राल वाले पीवीडीएफ फ्लोरोकार्बन सिस्टम के साथ लेपित किया जाता है। सफाई और क्रोमेट उपचार के बाद कोटिंग को एक सतत लाइन पर लगाया जाता है, जिससे आसंजन और रंग एकरूपता में सुधार होता है। छत प्रणाली टी-आकार की क्लिप के साथ एक स्थायी सीम प्रोफ़ाइल का उपयोग करती है। क्लिप छत के ढलान के साथ गति की अनुमति देते हुए पैनलों को शहतीर से जोड़े रखते हैं, ताकि थर्मल विस्तार और संकुचन सीम पर दबाव न डालें। यांत्रिक रूप से बंद जोड़ सीलेंट पर निर्भर हुए बिना एक जलरोधक अवरोध बनाता है।

विशिष्टता तालिका

मापा प्रदर्शन और इंजीनियरिंग साक्ष्य

पैनल का वजन और संरचनात्मक दक्षता

एल्यूमीनियम का घनत्व 2.73 ग्राम/सेमी³ है जबकि स्टील का घनत्व 7.85 ग्राम/सेमी³ है। इसलिए AA3004 पैनलों से बनी छत का वजन समकक्ष स्टील की छत से लगभग एक तिहाई अधिक होता है। समग्र छत संरचना के लिए डेड लोड में यह कमी 30% तक पहुंच सकती है, जो छोटे शहतीर, कॉलम और नींव की अनुमति देती है। 240 से 285 एमपीए की तन्यता ताकत सीम प्रोफाइल को खड़ा करने और पैनलों के लिए पर्याप्त है, जिन्हें लंबे समय तक हवा के उत्थान का विरोध करना चाहिए।

संक्षारण व्यवहार और सेवा जीवन

हवा के संपर्क में आने पर, एल्युमीनियम एक सघन ऑक्साइड फिल्म विकसित करता है जो आधार धातु को आगे ऑक्सीकरण से बचाता है। परीक्षण से सामान्य वायुमंडलीय परिस्थितियों में लगभग 0.5 माइक्रोमीटर की वार्षिक संक्षारण हानि का संकेत मिलता है। 100 वर्षों के बाद भी 0.7 मिमी पैनल की मोटाई लगभग 0.65 मिमी होगी। पीवीडीएफ कोटिंग औद्योगिक प्रदूषण और नमक स्प्रे के खिलाफ एक और सुरक्षात्मक परत जोड़ती है। ये कारक आधार धातु के लिए 50 वर्षों से अधिक के डिज़ाइन जीवन का समर्थन करते हैं।

थर्मल मूवमेंट और सीम इंटीग्रिटी

स्टैंडिंग सीम सिस्टम स्लाइडिंग टी-क्लिप का उपयोग करता है जो प्रत्येक पैनल को शहतीर से जुड़े रहते हुए छत के ढलान के साथ चलने देता है। यह निश्चित बिंदुओं पर तनाव निर्माण को रोकता है और पैनल विरूपण से बचाता है। एकल पैनलों का उत्पादन 120 मीटर तक लंबे बिना अंत अंतराल के किया जा सकता है, जो संभावित रिसाव पथ को हटा देता है और समग्र जलरोधकता में सुधार करता है। स्थापना सहनशीलता 3 मिमी के भीतर नियंत्रित होती है, और पूर्वनिर्मित प्रणाली पारंपरिक तरीकों की तुलना में निर्माण समय को 30% से अधिक कम कर देती है।

आग और बिजली का व्यवहार

छत प्रणाली क्लास ए1 अग्नि रेटिंग प्राप्त करती है। एल्युमीनियम 660°C पर पिघलता है, और आग में सतह पर लौ फैलने के बजाय छत स्थानीय स्तर पर जलने लगती है। यह गर्मी और धुएं को बाहर निकलने की अनुमति देकर अग्निशमन प्रयासों में मदद करता है। बिजली से सुरक्षा के लिए, कम से कम 0.7 मिमी मोटे पैनल जीबी 50057 के तहत वायु समाप्ति उपकरणों के रूप में कार्य कर सकते हैं, जो अलग बिजली की छड़ों और अतिरिक्त छत प्रवेश की आवश्यकता को हटा देता है।

उत्पाद विशेषताएँ

• निचली छत का वजन:पैनल स्टील के वजन का लगभग एक तिहाई है, जो संरचनात्मक फ्रेमिंग और नींव की मांग को कम करता है।
• दीर्घकालिक स्थायित्व:प्राकृतिक ऑक्साइड परत और फ़्लोरोकार्बन कोटिंग मिलकर सामान्य वातावरण में 50 वर्षों से अधिक सेवा प्रदान करती है।
• सीलेंट-मुक्त वॉटरटाइटनेस:यांत्रिक रूप से लॉक किया गया स्थायी सीम सीलेंट पर निर्भर नहीं होता है जो पुराना हो सकता है या टूट सकता है।
• तापीय गति नियंत्रण:स्लाइडिंग टी-क्लिप छत को सीम या पैनल पर दबाव डाले बिना विस्तार और संकुचन करने की अनुमति देते हैं।

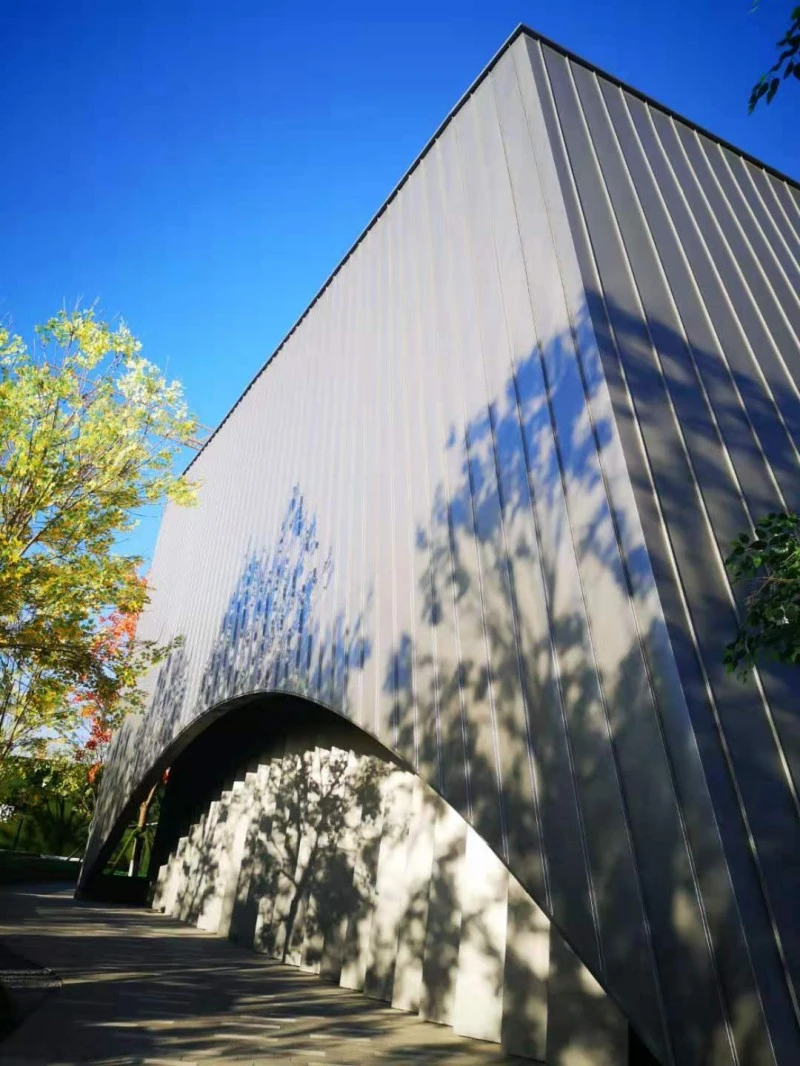

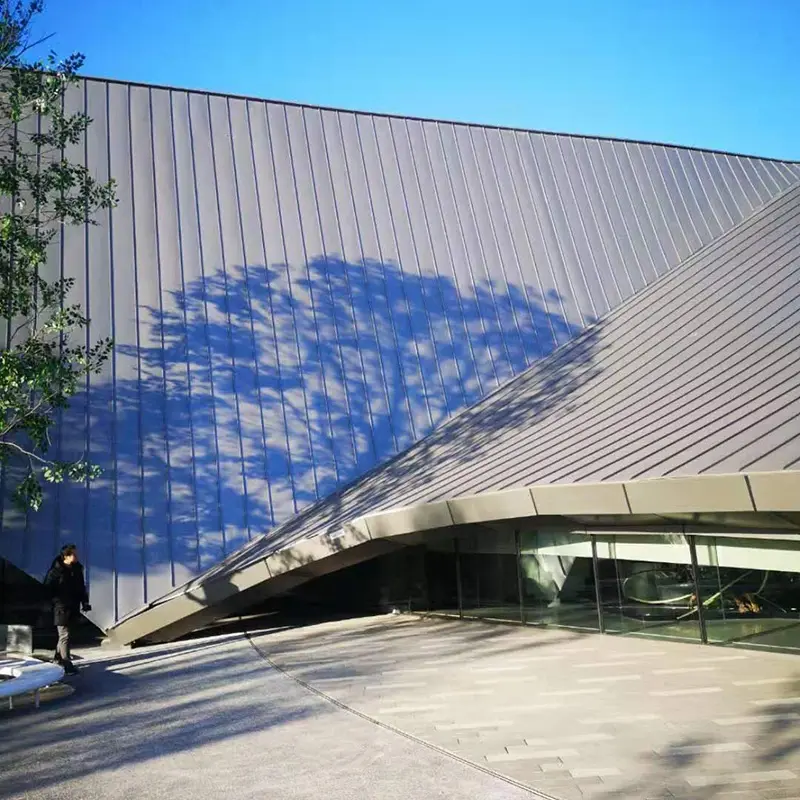

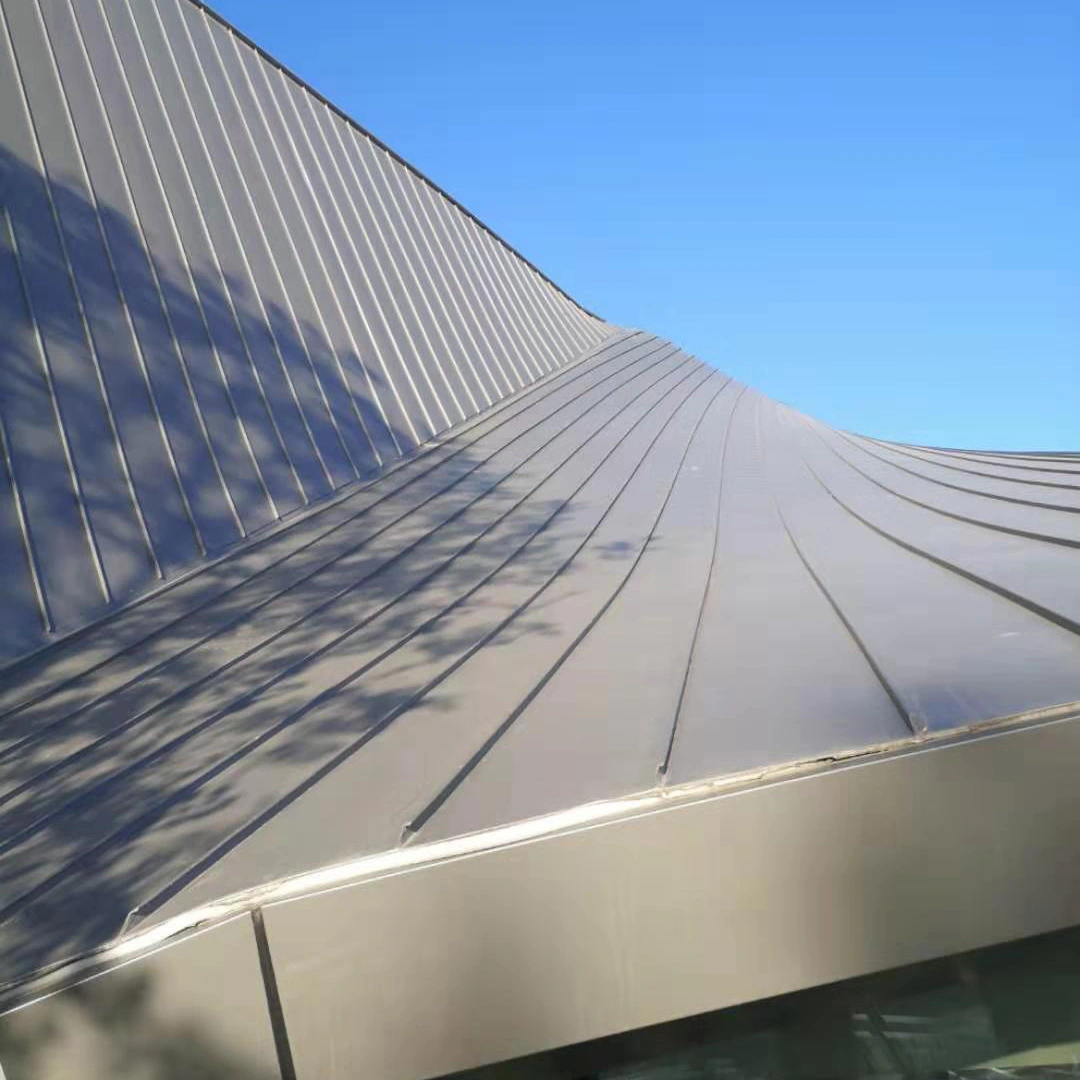

• आकार लचीलापन:जटिल छत ज्यामिति के लिए पैनलों को सीधे, घुमावदार, पतला और पंखे के आकार के प्रोफाइल में बनाया जा सकता है।
• पुनर्चक्रण:एल्युमीनियम अपने सेवा जीवन के अंत में पूरी तरह से पुनर्चक्रण योग्य होता है।

उत्पाद का उपयोग कहां किया जाता है

• हवाई अड्डे के टर्मिनलों और हाई-स्पीड रेलवे स्टेशनों के लिए छत और दीवार पर आवरण।
• स्टेडियम, प्रदर्शनी केंद्र और थिएटर जैसी बड़ी-बड़ी सार्वजनिक इमारतें।
• समुद्री या औद्योगिक वातावरण में इमारतें जहां संक्षारण प्रतिरोध महत्वपूर्ण है।
• नवीकरण और पुनः छत बनाने की परियोजनाएँ जहाँ मौजूदा संरचना भारी स्टील पैनल नहीं ले जा सकती।
• आवासीय अनुप्रयोग जहां हल्की, लंबे समय तक चलने वाली धातु की छत को प्राथमिकता दी जाती है।

स्थापना और प्रबंधन मार्गदर्शन

• पैनलों को ढककर रखें और सूखा रखें। यदि बाहरी भंडारण आवश्यक है, तो ढेर को ऊंचा करें और सांस लेने योग्य कवर का उपयोग करें।
• दांतों या खरोंचों को रोकने के लिए नरम स्लिंग्स और स्प्रेडर बार के साथ पैनलों को उठाएं।
• एल्युमीनियम के लिए उपयुक्त उपकरणों से पैनल काटें। स्थापना से पहले किनारा हटा दें और कटे हुए किनारों को साफ कर लें।
• अनुमोदित ड्राइंग पर दर्शाई गई दूरी पर टी-क्लिप लगाएं। गैल्वेनिक संक्षारण से बचने के लिए एल्यूमीनियम के साथ संगत फास्टनरों का उपयोग करें।
• सिलाई से पहले पैनल संरेखण और क्लिप संलग्नता की जांच करें। पैनल प्रोफ़ाइल के लिए सही सीमिंग मशीन सेटिंग्स का उपयोग करें।
• घुमावदार छतों के लिए, निर्माण से पहले निर्माता के साथ न्यूनतम मोड़ त्रिज्या की पुष्टि करें।

ठेकेदारों द्वारा अक्सर उठाए जाने वाले प्रश्न

छत के मामले में AA3004, AA3003 से किस प्रकार भिन्न है?

AA3004 में अधिक मैंगनीज और मैग्नीशियम होता है, जो उच्च शक्ति और बेहतर संक्षारण प्रतिरोध देता है। इसे अक्सर खड़ी सीम वाली छतों के लिए चुना जाता है, जिन्हें पैनल की मोटाई बढ़ाए बिना उच्च हवा के भार या लंबी अवधि को संभालना होता है।

क्या अल-एमजी-एमएन पैनल घुमावदार छतों पर लगाए जा सकते हैं?

हां, मिश्र धातु को रोल-फॉर्म किया जा सकता है या घुमावदार आकार में दबाया जा सकता है। न्यूनतम त्रिज्या पैनल प्रोफ़ाइल, सामग्री के तापमान और कोटिंग की मोटाई पर निर्भर करती है। पैनलों के निर्माण से पहले आपूर्तिकर्ता को व्यवहार्यता की पुष्टि करनी चाहिए।

खड़ी सीम अल-एमजी-एमएन छत के लिए न्यूनतम छत ढलान क्या है?

अधिकांश विवरणों के लिए 5% की ढलान मानक है। निरंतर पैनलों और सावधानीपूर्वक सीलिंग के साथ कम ढलान संभव हो सकती है, लेकिन परियोजना इंजीनियर को स्थानीय वर्षा की तीव्रता और हवा की स्थिति के लिए डिज़ाइन को सत्यापित करना होगा।

क्या धातु की छत के नीचे हमेशा वाष्प अवरोध की आवश्यकता होती है?

छत के अंदर संघनन को रोकने के लिए आमतौर पर इन्सुलेशन के गर्म हिस्से पर एक वाष्प नियंत्रण परत शामिल की जाती है। सटीक परतें भवन के उपयोग और जलवायु पर निर्भर करती हैं। छत प्रणाली डिजाइनर को पूरी असेंबली निर्दिष्ट करनी चाहिए।

गुणवत्ता नियंत्रण और दस्तावेज़ीकरण

सामग्री प्रमाणपत्रों में मिश्र धातु ग्रेड, तापमान, यांत्रिक गुणों और कोटिंग प्रकार की पुष्टि होनी चाहिए। उत्पादन जांच में पैनल की चौड़ाई, रिब ऊंचाई और लंबाई शामिल है। बड़ी परियोजनाओं के लिए, कोटिंग की मोटाई और आसंजन के लिए नमूनों का परीक्षण किया जा सकता है। इंस्टॉलेशन शुरू होने से पहले ऑन-साइट रिसीविंग को पैनल की संख्या, प्रोफ़ाइल और सतह की स्थिति को सत्यापित करना चाहिए।

चयन कारक

• कोटिंग विनिर्देश चुनने से पहले साइट के वायुमंडलीय संक्षारण श्रेणी का मूल्यांकन करें।
• घुमावदार या जटिल छत के आकार के लिए, फॉर्मेबिलिटी और इंस्टॉलेशन अनुक्रम की समीक्षा करने के लिए पैनल सप्लायर को जल्दी से शामिल करें।
• डिज़ाइन पवन भार की पुष्टि करें और जांचें कि टी-क्लिप रिक्ति और फास्टनर चयन गणना किए गए भार से मेल खाते हैं।
• रखरखाव पहुंच योजना की समीक्षा करें. जबकि लेपित सतह को कम रखरखाव की आवश्यकता होती है, चमकती और प्रवेश के लिए अभी भी समय-समय पर निरीक्षण की आवश्यकता होती है।
• छत की थर्मल मूवमेंट रेंज पर विचार करें और पुष्टि करें कि स्टैंडिंग सीम सिस्टम अपेक्षित विस्तार और संकुचन को संभाल सकता है।
