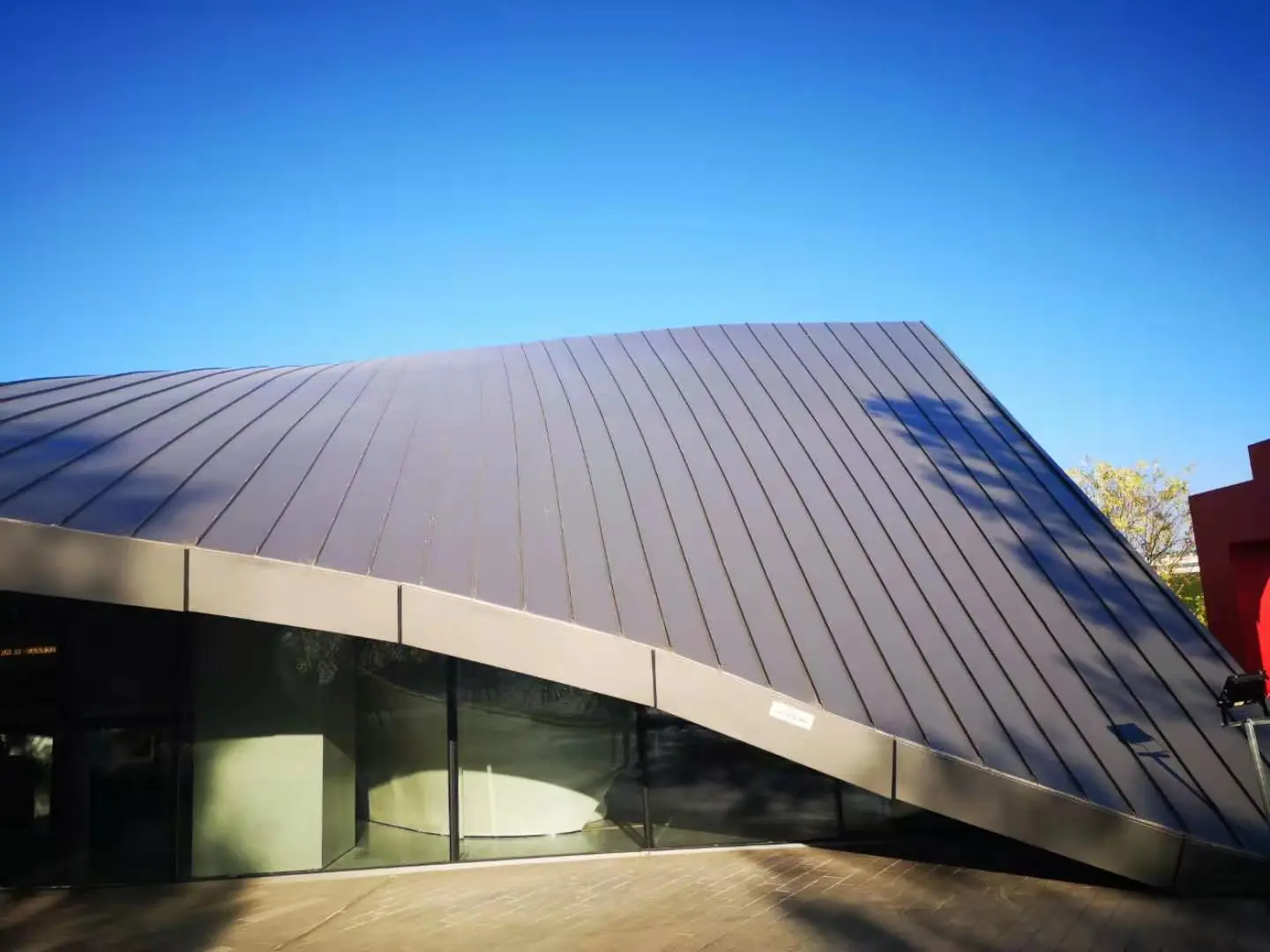

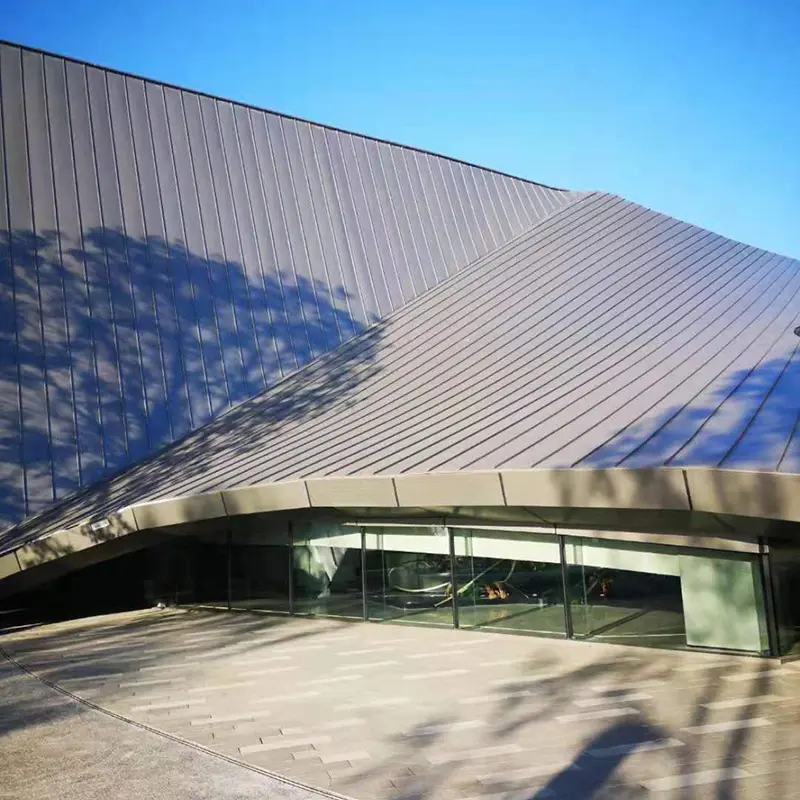

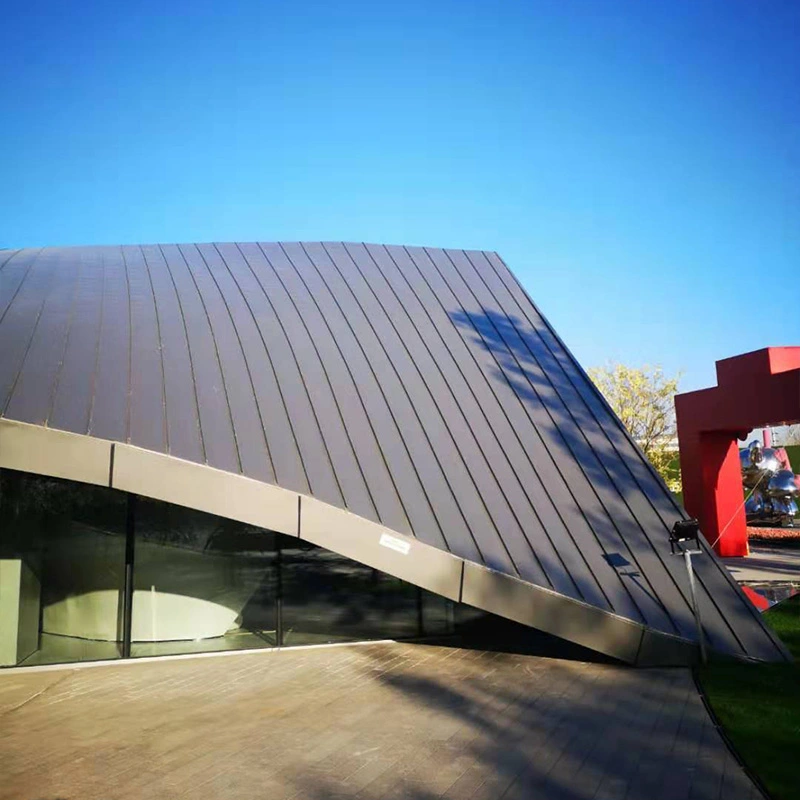

धातु छत सजावटी पैनल

धातु छत सजावटी पैनल धातु छत प्रणाली की बाहरी दृश्य परत बनाते हैं, जो वॉटरप्रूफिंग परत से अलग स्थापित होते हैं। वॉटरप्रूफिंग को नीचे संरचनात्मक छत पैनल द्वारा नियंत्रित किया जाता है, जबकि सजावटी पैनल वास्तुशिल्प रूप को व्यक्त करता है और वॉटरप्रूफिंग झिल्ली के लिए छायांकन, ध्वनिक सुधार और सुरक्षा जैसे माध्यमिक लाभ प्रदान करता है। SENBO इन पैनलों को सामग्री प्रमाणपत्र और आयामी निरीक्षण रिकॉर्ड के साथ आपूर्ति करता है, और प्रोजेक्ट टीम पैनल लेआउट और इंस्टॉलेशन अनुक्रमण के लिए तकनीकी सहायता प्रदान करती है।

सामग्री विकल्प

सजावटी पैनल सामग्री का चयन आवश्यक रूप, वजन और मौसम प्रतिरोध पर निर्भर करता है। निम्नलिखित विकल्प आमतौर पर उपयोग किए जाते हैं:

• एल्यूमीनियम मिश्र धातु एकल-त्वचा पैनल:आमतौर पर पीवीडीएफ फिनिश के साथ 2.0 मिमी से 3.0 मिमी मोटी। वे एक विस्तृत रंग रेंज, जटिल आकृतियों के लिए अच्छी फॉर्मेबिलिटी और कम वजन प्रदान करते हैं।
• अल-एमजी-एमएन मिश्र धातु प्रोफाइल शीट:ग्रेड AA3004 या AA3003, 240 MPa से 285 MPa की तन्य शक्ति और 2.73 g/cm³ के घनत्व के साथ, स्टील का लगभग एक तिहाई। 50 से अधिक वर्षों की सेवा के लिए डिज़ाइन किया गया और घुमावदार छतों के लिए उपयुक्त।
• एल्यूमीनियम मधुकोश मिश्रित पैनल:0.8 मिमी से 1.0 मिमी एल्यूमीनियम की फेस शीट एक एल्यूमीनियम हनीकॉम्ब कोर से जुड़ी हुई हैं। कोर सेल साइड की लंबाई 9.53 मिमी और दीवार की मोटाई कम से कम 0.07 मिमी से अधिक नहीं है। ये पैनल समान वजन की ठोस शीट की तुलना में बेहतर सपाटता और कठोरता देते हैं।
• रंग-लेपित स्टील पैनल:पीवीडीएफ टॉपकोट के साथ उच्च-प्रदर्शन अल-जेडएन कोटिंग का उपयोग करें। बड़े सार्वजनिक भवनों पर सजावटी छत के लिए उपयुक्त जहां स्टील सब्सट्रेट को प्राथमिकता दी जाती है।

सतह का उपचार

वास्तुशिल्प एल्यूमीनियम पैनलों के लिए, एक पीवीडीएफ फ्लोरोकार्बन कोटिंग की सिफारिश की जाती है। राल सामग्री कम से कम 70% होनी चाहिए, और कोटिंग की मोटाई YS/T 429.2 के अनुरूप होनी चाहिए। पीवीडीएफ पराबैंगनी प्रकाश के प्रति मजबूत प्रतिरोध प्रदान करता है और न्यूनतम फीकापन या चाकिंग के साथ 20 से अधिक वर्षों तक रंग स्थिरता बनाए रखता है।

सिस्टम बिल्ड-अप

दोहरी परत वाली धातु की छत बनाने के लिए सजावटी परत आमतौर पर वॉटरप्रूफिंग के ऊपर स्थापित की जाती है। न्यू चाइना इंटरनेशनल एक्जीबिशन सेंटर चरण II के प्रवेश हॉल की छत में, नीचे से ऊपर तक असेंबली थी: एक 0.8 मिमी अल-जेडएन प्रोफाइल शीट जिसमें वॉटरप्रूफ परत, एक वॉटरप्रूफ झिल्ली, थर्मल इन्सुलेशन, एक सजावटी फ्रेमिंग सिस्टम और सजावटी पैनल सतह के रूप में खड़े सीम थे। यह पृथक्करण वॉटरप्रूफिंग को सौंदर्य परत से स्वतंत्र रखता है।

विशिष्टता सारांश

परियोजना अनुप्रयोग डेटा

हवाई अड्डे के टर्मिनल की छत

एक प्रमुख अंतरराष्ट्रीय हवाई अड्डे के टर्मिनल 5 के विस्तार में मुख्य टर्मिनल, कॉनकोर्स और बोर्डिंग पुलों पर 267,000 वर्ग मीटर धातु की छत का उपयोग किया गया। सजावटी पैनल 0.8 मिमी मोटी उच्च शक्ति वाली प्रोफाइल वाली स्टील शीट थीं जिनमें उच्च सामग्री वाली अल-जेडएन कोटिंग थी जो मानक गैल्वनाइज्ड स्टील के संक्षारण प्रतिरोध को चार से छह गुना प्रदान करती थी। पीवीडीएफ सतह -40 डिग्री सेल्सियस और 150 डिग्री सेल्सियस के बीच स्थिर रही, जो दीर्घकालिक यूवी सुरक्षा प्रदान करती है। इस परियोजना को 2024 आर्किटेक्चरल वॉटरप्रूफिंग इंडस्ट्री साइंस एंड टेक्नोलॉजी अवार्ड्स में मेटल एनक्लोजर सिस्टम इंजीनियरिंग के लिए गोल्ड अवार्ड मिला।

प्रदर्शनी केंद्र सजावटी एल्यूमिनियम प्रणाली

Phase II of the New China International Exhibition Center in Beijing covers about 280,000 m² of metal roofing. पंजीकरण हॉल की छत में सजावटी परत के रूप में पीवीडीएफ कोटिंग के साथ 3 मिमी मोटे एल्यूमीनियम पैनल का उपयोग किया गया है, जो एल्यूमीनियम मिश्र धातु वर्ग ट्यूब फ्रेमिंग द्वारा समर्थित है। सजावटी परत के नीचे, छत में खड़े सीम के साथ 0.8 मिमी अल-जेडएन प्रोफाइल स्टील वॉटरप्रूफ परत, 160 किलोग्राम / वर्ग मीटर घनत्व पर 140 मिमी कुल रॉक ऊन इन्सुलेशन की दो परतें, एक टीपीओ झिल्ली और एक छिद्रित प्रोफाइल स्टील ध्वनि-अवशोषित परत शामिल है। सजावटी पैनल वॉटरप्रूफिंग से स्वतंत्र रूप से स्थापित किए गए थे, जिससे वॉटरटाइटनेस से समझौता किए बिना वांछित दृश्य प्रभाव प्राप्त हुआ।

एक प्रदर्शनी केंद्र में जटिल ज्यामिति छत

ज़ुझाउ हुआइहाई इंटरनेशनल एक्सपो सेंटर ने चरणबद्ध ऊंचाई और प्रतिच्छेदी स्तरों के साथ एक सजावटी पैनल प्रणाली का उपयोग किया। ऊपरी कंगनी में 3 मिमी मोटे एल्यूमीनियम लिबास का उपयोग किया गया था, और निचले कंगनी में 4 मिमी मोटे एल्यूमीनियम मिश्रित पैनल का उपयोग किया गया था। प्रोजेक्ट टीम ने वक्रता का विश्लेषण करने और चार गैर-कोप्लानर कोने वाले पैनलों को फ्लैट रूपों में अनुकूलित करने के लिए पैरामीट्रिक मॉडलिंग के लिए राइनो और ग्रासहॉपर का उपयोग किया। सजावटी छत को मॉड्यूलर इंस्टॉलेशन के साथ इकट्ठा किया गया था, और पूरा भवन लिफाफा स्थायित्व, वॉटरप्रूफिंग, थर्मल प्रदर्शन और संरचनात्मक अखंडता के लिए इंजीनियरिंग सत्यापन से गुजरा।

डबल-घुमावदार हनीकॉम्ब पैनल छत

झोंगगुआनकुन फोरम स्थायी स्थल के मुख्य स्थल में 6,000 वर्ग मीटर छत क्षेत्र के लिए एक अनियमित डबल-घुमावदार एल्यूमीनियम हनीकॉम्ब पैनल प्रणाली का उपयोग किया गया था। 1,000 से अधिक अद्वितीय पैनल विशिष्टताओं को स्तरित विन्यास में व्यवस्थित किया गया था। समर्थन संरचना में बहु-दिशात्मक समायोज्य ब्रैकेट के साथ पंखे के आकार के विकिरण ढांचे का उपयोग किया गया है, जो ±15° इन-प्लेन रोटेशन और 75° और 105° के बीच कोणीय समायोजन की अनुमति देता है। कारखाने में एक एकल फ्रेमवर्क इकाई पर दो से तीन हनीकॉम्ब पैनल इकट्ठे किए गए, फिर साइट पर पूर्ण मॉड्यूल के रूप में स्थापित किए गए। इस पूर्वनिर्मित दृष्टिकोण ने पारंपरिक तरीकों की तुलना में निर्माण कार्यक्रम को लगभग एक तिहाई कम कर दिया।

प्रारुप सुविधाये

• प्रपत्र लचीलापन:पैनल सपाट, घुमावदार, पतला या डबल-घुमावदार हो सकते हैं। पैरामीट्रिक मॉडलिंग जटिल ज्यामिति को निर्माण योग्य पैनलों में बदलने में मदद करती है।
• दीर्घकालिक रंग स्थिरता:पीवीडीएफ कोटिंग्स यूवी फ़ेडिंग और चॉकिंग का विरोध करती हैं, 20 से अधिक वर्षों तक अपनी उपस्थिति बनाए रखती हैं।
• हल्का वजन:एल्यूमीनियम और हनीकॉम्ब पैनल ठोस स्टील या कंक्रीट क्लैडिंग की तुलना में संरचनात्मक भार को कम करते हैं।
• स्वतंत्र वॉटरप्रूफिंग:सजावटी परत वॉटरप्रूफिंग में प्रवेश नहीं करती है, जिससे फास्टनर बिंदुओं पर रिसाव का खतरा कम हो जाता है।
• कुशल स्थापना:यूनिटाइज्ड हनीकॉम्ब पैनल असेंबलियां ऑन-साइट काम को कम करती हैं और जटिल सतहों पर संरेखण में सुधार करती हैं।

विशिष्ट अनुप्रयोग

• हवाई अड्डे के टर्मिनलों और हाई-स्पीड रेलवे स्टेशनों के लिए सजावटी छत की परतें।
• प्रदर्शनी केंद्र, स्टेडियम और थिएटर जैसी बड़ी-बड़ी सार्वजनिक इमारतें।
• अनोखी या अनियमित छत वाली ऐतिहासिक इमारतें।
• वाणिज्यिक परिसरों, हाई-एंड होटल और विला के लिए विशिष्ट छत की आवश्यकता होती है।

स्थापना नोट्स

• सजावटी पैनल लगाने से पहले सहायक ढाँचे के संरेखण को सत्यापित करें।
• तैयार सतह को खरोंचने से बचाने के लिए नरम स्लिंग वाले उठाने वाले उपकरण का उपयोग करें।
• सही जुड़ाव सुनिश्चित करने के लिए हुक-ऑन या यूनिटाइज्ड सिस्टम के लिए निर्माता के अनुक्रम का पालन करें।
• घुमावदार पैनलों के लिए, अंतिम फिक्सिंग से पहले पैनल ओरिएंटेशन और सपोर्ट ब्रैकेट समायोजन की जांच करें।
• वास्तुशिल्प विवरण के अनुसार जोड़ों और किनारों को सील करें, खासकर जहां पैनल चमकते या प्रवेश करते हैं।

अक्सर पूछे जाने वाले प्रश्न

सजावटी पैनलों और वॉटरप्रूफिंग परत के बीच क्या अंतर है?

वॉटरप्रूफिंग परत एक सतत धातु शीट या झिल्ली है जो पानी के प्रवेश को रोकती है। सजावटी पैनल इसके ऊपर बैठता है और इसे जलरोधी होने की आवश्यकता नहीं है। इस पृथक्करण का मतलब है कि सजावटी परत को छत के मौसम प्रतिरोध को प्रभावित किए बिना छिद्रित, घुमावदार या पैनलबद्ध किया जा सकता है।

घुमावदार छत के लिए कौन सा पैनल प्रकार सर्वोत्तम है?

अल-एमजी-एमएन मिश्र धातु प्रोफाइल शीट को घुमावदार आकार में रोल किया जा सकता है और अक्सर चिकनी, एकल-वक्रता वाली छतों के लिए उपयोग किया जाता है। डबल-घुमावदार या मुक्त-रूप वाली सतहों के लिए, एल्यूमीनियम हनीकॉम्ब पैनल अधिक उपयुक्त होते हैं क्योंकि उन्हें समतलता बनाए रखते हुए जटिल, गैर-प्लानर आकार में बनाया जा सकता है।

एक बड़ी छत पर रंग की स्थिरता कैसे बनाए रखी जाती है?

जब संभव हो तो एक ही सतह के लिए सभी पैनल एक ही कॉइल बैच से आने चाहिए। यदि एकाधिक बैच अपरिहार्य हैं, तो रंग अंतर को निर्दिष्ट ΔE मान पर नियंत्रित किया जाना चाहिए। एक ही पेंट सिस्टम से पीवीडीएफ कोटिंग्स में लगातार रंग और चमक होती है।

क्या सजावटी पैनलों का उपयोग नवीकरण परियोजनाओं पर किया जा सकता है?

हां, उपस्थिति को बदलने या थर्मल प्रदर्शन में सुधार करने के लिए सजावटी धातु पैनलों को मौजूदा छत पर जोड़ा जा सकता है, बशर्ते मौजूदा संरचना अतिरिक्त वजन का समर्थन कर सके। आगे बढ़ने से पहले एक संरचनात्मक मूल्यांकन आवश्यक है।

गुणवत्ता नियंत्रण और दस्तावेज़ीकरण

आपूर्तिकर्ताओं को एल्यूमीनियम मिश्र धातु या स्टील सब्सट्रेट के लिए सामग्री प्रमाणपत्र, कोटिंग मोटाई रिपोर्ट और आयामी निरीक्षण रिकॉर्ड प्रदान करना चाहिए। जटिल ज्यामिति के लिए, उत्पादन से पहले निर्माण चित्र और पैनल शेड्यूल की समीक्षा की जानी चाहिए। साइट पर प्राप्त जांच में पैनल के आयाम, सतह की फिनिश और परिवहन क्षति से मुक्ति की पुष्टि होनी चाहिए।

चयन संबंधी विचार

• डिज़ाइन चरण के प्रारंभ में फैब्रिकेटर के साथ वास्तुशिल्प ज्यामिति और पैनल आकार सीमाओं की पुष्टि करें।
• भवन के यूवी जोखिम और वांछित सेवा जीवन के आधार पर कोटिंग प्रकार का चयन करें।
• तटीय या औद्योगिक स्थलों के लिए, सत्यापित करें कि धातु कोटिंग और पेंट प्रणाली संक्षारण श्रेणी के लिए उपयुक्त हैं।
• पैनल सहनशीलता और थर्मल मूवमेंट को समायोजित करने के लिए सपोर्ट फ्रेमिंग और ब्रैकेट समायोजन रेंज की योजना बनाएं।
• सजावटी सतह के निरीक्षण और सफाई के लिए रखरखाव पहुंच पथ पर विचार करें।
