एक बिल्डिंग लिफाफा सपोर्ट सिस्टम में द्वितीयक संरचनात्मक सदस्य, फास्टनरों, वॉटरप्रूफिंग घटक और फिनिशिंग सहायक उपकरण शामिल होते हैं जो मुख्य स्टील फ्रेम को छत और दीवार पैनलों से जोड़ते हैं।सेनबोनिर्माण सामग्रीस्टील संरचना परियोजनाओं के लिए इन घटकों की एक पूरी श्रृंखला की आपूर्ति करता है, जिसमें शहतीर, सपोर्ट क्लिप, गटर सिस्टम, फ्लैशिंग और सीलिंग सामग्री शामिल हैं।
सिस्टम को आम तौर पर पांच कार्यात्मक समूहों में विभाजित किया गया है:
संरचनात्मक समर्थन:सी, जेड, यू, और एल-आकार के स्टील पर्लिन, हैट चैनल, सैग रॉड और ब्रेसिंग ट्यूब। ये सदस्य छत और दीवार पैनलों से भार को प्राथमिक स्टील फ्रेम में स्थानांतरित करते हैं।
बन्धन और कनेक्शन:छत और दीवार समर्थन क्लिप, स्लाइडिंग और फिक्स्ड ब्रैकेट, सेल्फ-ड्रिलिंग स्क्रू, कतरनी स्टड और छुपा फास्टनरों। ये घटक निर्धारित करते हैं कि पैनल कैसे सुरक्षित हैं और थर्मल मूवमेंट को कैसे समायोजित किया जाता है।
जल निकासी:स्टील या स्टेनलेस स्टील गटर, वर्षा जल आउटलेट, डाउनपाइप और साइफ़ोनिक जल निकासी घटक। उचित जल निकासी डिज़ाइन छत की परिधि पर पानी के संचय और रिसाव को रोकता है।
चमकती और ट्रिम:रिज कैप, फ्लैशिंग शीट, एज ट्रिम, क्लोजर और ड्रिप एज। ये आइटम पैनल के किनारों और संक्रमणों को सील कर देते हैं, पानी को बाहर रखते हैं और एक पूर्ण स्वरूप प्रदान करते हैं।
इन्सुलेशन और सीलिंग:थर्मल इन्सुलेशन, वाष्प अवरोध, सांस लेने योग्य झिल्ली, सीलेंट टेप और गास्केट। ये उत्पाद गर्मी हस्तांतरण को नियंत्रित करते हैं, संक्षेपण का प्रबंधन करते हैं और वायुरोधी बनाए रखते हैं।
सी-आकार के शहतीरधातु निर्माण लिफाफों में सबसे व्यापक रूप से उपयोग किए जाने वाले माध्यमिक सदस्य हैं। आकार C80 से C350 तक होते हैं, मोटाई 1.5 मिमी से 3.5 मिमी तक होती है। इन्हें बनाना और स्थापित करना आसान है, जो इन्हें सामान्य औद्योगिक भवनों और गोदामों के लिए उपयुक्त बनाता है।
Z आकार के शहतीरसी-आकार वाले अनुभागों की तुलना में बेहतर ओवरलैपिंग प्रदर्शन प्रदान करते हैं और अक्सर लंबी अवधि के लिए निर्दिष्ट होते हैं। आकार Z80 से Z350 तक हैं, स्थापना सटीकता और जल निकासी प्रदर्शन में सुधार के लिए पूर्व-छिद्रित छेद उपलब्ध हैं।

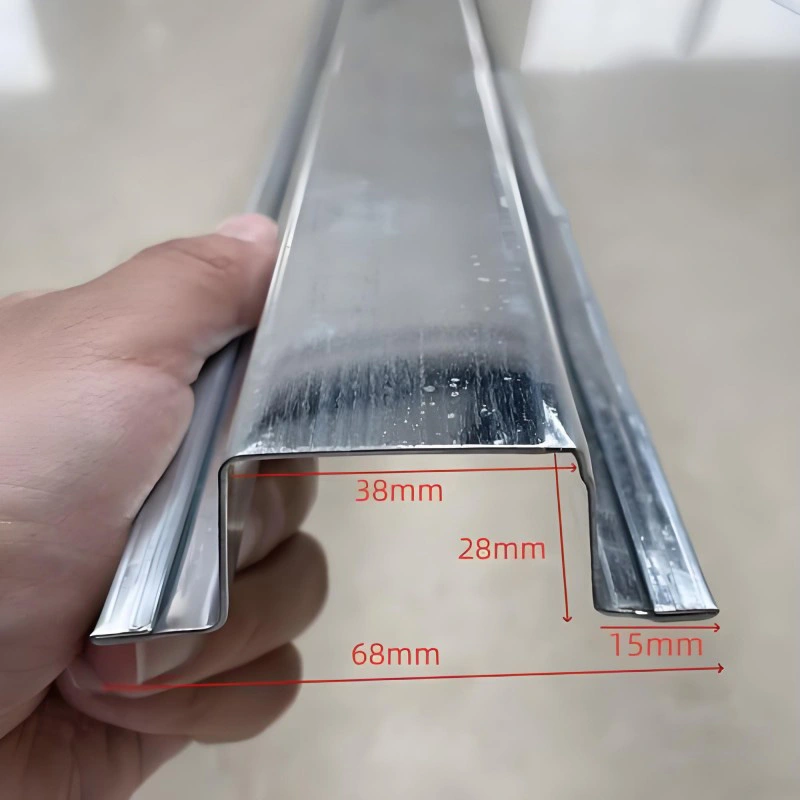

यू-आकार और एल-आकार का स्टीलदरवाजे और खिड़की के फ्रेमिंग, कोने के सुदृढीकरण और किनारों को ठीक करने के लिए उपयोग किया जाता है।हैट चैनलसटीक संरेखण की आवश्यकता वाले सिस्टम में मिलान समर्थन ब्रैकेट के साथ काम करें। शिथिल छड़ें और ब्रेसिंग ट्यूब शहतीर प्रणाली की समग्र स्थिरता में सुधार करते हैं।
सपोर्ट क्लिप स्टैंडिंग सीम रूफ सिस्टम का तकनीकी रूप से सबसे महत्वपूर्ण हिस्सा हैं।स्लाइडिंग सपोर्टछत के पैनल को तापमान परिवर्तन के साथ फैलने और सिकुड़ने दें, तनाव को कम करें जो अन्यथा बकलिंग या फास्टनर थकान का कारण बन सकता है। इन समर्थनों में आमतौर पर थर्मल ब्रिजिंग को रोकने के लिए एक इंसुलेटिंग स्पेसर शामिल होता है।निश्चित समर्थनउन स्थानों पर उपयोग किया जाता है जहां आवाजाही को नियंत्रित किया जाना चाहिए, जैसे कि ईव या रिज पर।
ईपीडीएम वॉशर के साथ स्व-ड्रिलिंग स्क्रू अधिकांश दीवार और छत पैनल कनेक्शन के लिए मानक फास्टनर हैं। वॉशर मौसमरोधी सील बनाए रखता है, जबकि स्क्रू कोटिंग संक्षारण प्रतिरोध निर्धारित करती है। डेक को स्टील बीम से जोड़ने और कतरनी बलों को स्थानांतरित करने के लिए मिश्रित फर्श डेक सिस्टम में कतरनी स्टड का उपयोग किया जाता है।

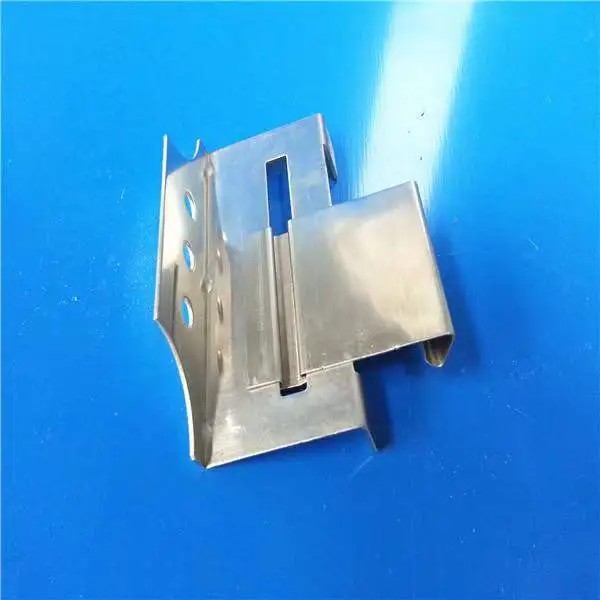

स्टैंडिंग सीम सिस्टम के लिए, स्टेनलेस स्टील क्लिप और एल्यूमीनियम क्लैंप छत की सतह में प्रवेश किए बिना पैनलों को सुरक्षित करते हैं। इससे उजागर फास्टनरों की संख्या कम हो जाती है और दीर्घकालिक मौसम की जकड़न में सुधार होता है।

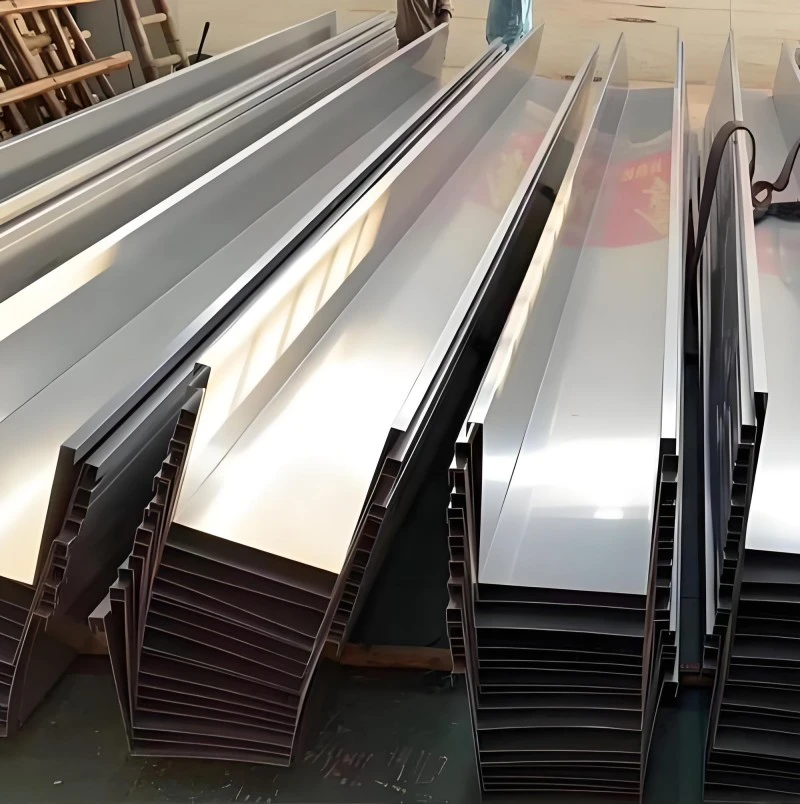

छत की जल निकासी के लिए स्टील गटर मुख्य संग्रह तत्व हैं। सामान्य सामग्रियों में गैल्वनाइज्ड स्टील और स्टेनलेस स्टील शामिल हैं, जिनकी मोटाई 1.0 मिमी से 2.0 मिमी तक है। स्टेनलेस स्टील बेहतर संक्षारण प्रतिरोध प्रदान करता है और इसे तटीय या औद्योगिक वातावरण में पसंद किया जाता है।

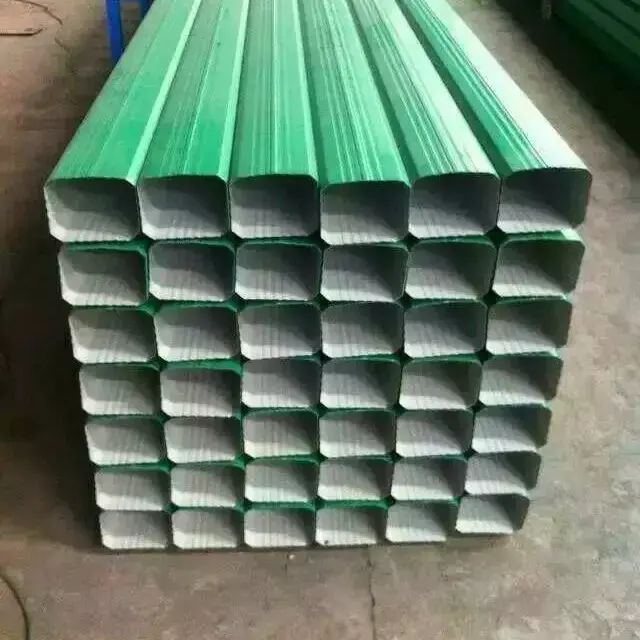

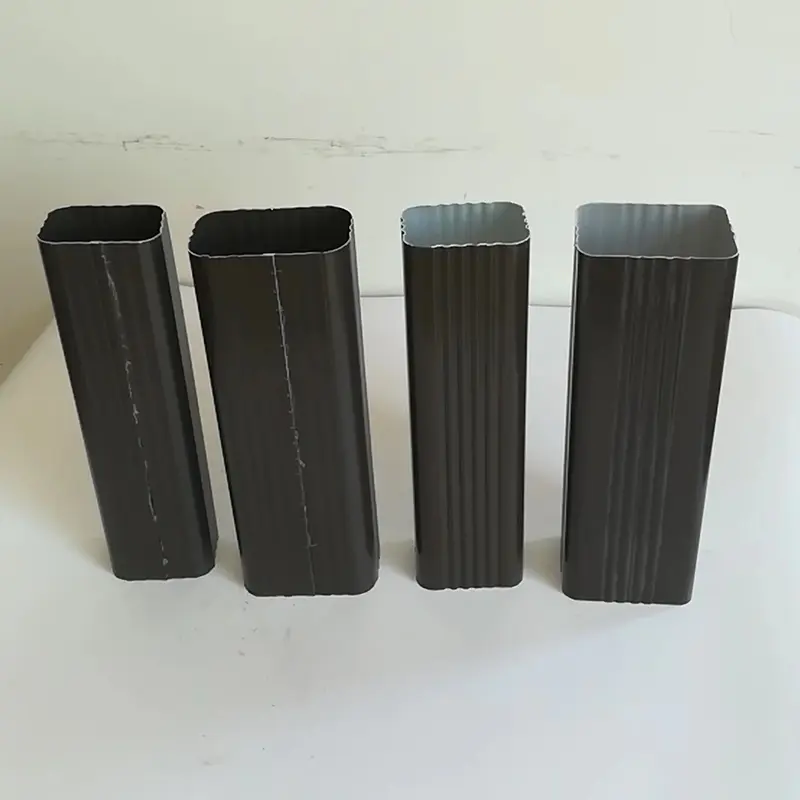

सिफोनिक ड्रेनेज सिस्टम का उपयोग बड़े-स्पैन की छतों के लिए किया जाता है जहां उच्च जल निकासी क्षमता की आवश्यकता होती है। डाउनपाइप और वर्षा जल आउटलेट सिस्टम को पूरा करते हैं, पानी को गटर से ग्राउंड ड्रेनेज नेटवर्क तक निर्देशित करते हैं।
चमकती और ट्रिम टुकड़े पैनलों, दीवारों और छत के प्रवेश के बीच संक्रमण को सील करते हैं। रिज कैप छत के शीर्ष को कवर करते हैं, चमकती चादरें दीवार से छत के जंक्शनों को संभालती हैं, और किनारे की ट्रिम परिधि को खत्म करती है। क्लोजर और ड्रिप किनारे पैनल के सिरों और छतों पर पानी के प्रवेश को रोकते हैं।
छत और दीवार पैनलों के नीचे रॉक वूल और ग्लास वूल जैसी इन्सुलेशन सामग्री स्थापित की जाती है। सांस लेने योग्य झिल्ली पानी के प्रवेश को रोकते हुए नमी को बाहर निकलने देती है, और वाष्प अवरोध इन्सुलेशन परत के भीतर संक्षेपण को नियंत्रित करते हैं। सीलेंट टेप और गास्केट वायुरोधी प्रणाली को पूरा करते हैं।
| घटक श्रेणी | सामान्य विशिष्टताएँ | टिप्पणियाँ |
|---|---|---|
| सी-आकार के शहतीर | C80-C350, मोटाई 1.5-3.5 मिमी | सामान्य इमारतों के लिए सबसे आम |
| Z आकार के शहतीर | Z80-Z350, मोटाई 1.5-3.5 मिमी | पूर्व-छिद्रित छेद उपलब्ध हैं |
| छत का सहारा | स्लाइडिंग और निश्चित प्रकार, विभिन्न ऊंचाइयां | इंसुलेटिंग स्पेसर के साथ |
| स्व-ड्रिलिंग पेंच | ईपीडीएम वॉशर, तापमान रेंज -45 डिग्री सेल्सियस से 120 डिग्री सेल्सियस | कोटिंग संक्षारण प्रतिरोध निर्धारित करती है |
| स्टील के गटर | जस्ती या स्टेनलेस, 1.0-2.0 मिमी | तटीय क्षेत्रों के लिए स्टेनलेस |
| चमकाना और ट्रिम करना | जस्ती या रंग-लेपित, 0.4-0.8 मिमी | प्रोफ़ाइल का पैनल प्रकार से मिलान हुआ |
| इन्सुलेशन | रॉक वूल, ग्लास वूल, 50-150 मिमी | तापीय आवश्यकता के अनुसार चयनित |
| सांस लेने योग्य झिल्ली | पीई प्रकार, चौड़ाई 1.0-1.5 मीटर | जलरोधक और वाष्प-पारगम्य |
| लागू होने लायक मानक | जेजीजे/टी 473-2019 | मेटल लिफाफा सिस्टम इंजीनियरिंग का निर्माण |
छत प्रणालियों के लिए:शहतीर रिक्ति, समर्थन क्लिप प्रकार और पैनल प्रोफ़ाइल को समन्वित किया जाना चाहिए। थर्मल मूवमेंट को समायोजित करने के लिए खड़ी सीवन छतों के लिए स्लाइडिंग समर्थन मानक हैं। संपीड़न से बचने के लिए समर्थन की ऊंचाई इन्सुलेशन मोटाई से मेल खाना चाहिए।
दीवार प्रणालियों के लिए:सी-आकार के शहतीर आमतौर पर पर्याप्त होते हैं। बन्धन विधि दीवार पैनल प्रोफ़ाइल और पवन भार पर निर्भर करती है। ईपीडीएम वॉशर के साथ स्व-ड्रिलिंग स्क्रू उजागर फास्टनर दीवारों के लिए विशिष्ट हैं; छुपे हुए फास्टनरों का उपयोग वास्तुशिल्प पैनलों के लिए किया जा सकता है।
संक्षारक वातावरण के लिए:स्टेनलेस स्टील गटर, लेपित फास्टनरों, और एल्यूमीनियम-जस्ता लेपित शहतीर निर्दिष्ट करें। ईपीडीएम वॉशर पैनल कोटिंग और स्थानीय जलवायु के अनुकूल होने चाहिए।
बड़ी अवधि वाली छतों के लिए:पूर्व-छिद्रित छिद्रों के साथ Z-आकार के शहतीर बेहतर जल निकासी संरेखण और पैनल समर्थन प्रदान करते हैं। उच्च वर्षा तीव्रता वाली छतों के लिए सिफोनिक जल निकासी की आवश्यकता हो सकती है।
शहतीर स्थापना:स्थापना से पहले मुख्य स्टील फ्रेम पर लेआउट लाइनों को चिह्नित करें। शहतीर का अंतर डिज़ाइन ड्राइंग से मेल खाना चाहिए। शहतीर और मुख्य फ्रेम के बीच के कनेक्शन को पूरी तरह से कड़ा किया जाना चाहिए, और पार्श्व आंदोलन को रोकने के लिए जहां आवश्यक हो वहां शिथिल छड़ें स्थापित की जानी चाहिए।
समर्थन क्लिप स्थापना:पैनल बिछाने के क्रम के समान दिशा में क्लिप स्थापित करें। क्लिप बेस को शहतीर से सुरक्षित रूप से बांधा जाना चाहिए। जांच करें कि थर्मल ब्रिजिंग से बचने के लिए इंसुलेटिंग स्पेसर सही ढंग से स्थित है।
पैनल फिक्सिंग:स्टैंडिंग सीम सिस्टम के लिए, क्लिप पर पैनल लगाएं और उन्हें कैलिब्रेटेड उपकरण के साथ सीम करें। खुले फास्टनर सिस्टम पर सेल्फ-ड्रिलिंग स्क्रू को अधिक कसने से बचें, क्योंकि इससे ईपीडीएम वॉशर को नुकसान हो सकता है और मौसम की जकड़न कम हो सकती है।
गटर और फ्लैशिंग स्थापना:सुनिश्चित करें कि गटर का ढलान आउटलेट बिंदु की ओर हो। सभी लैप जोड़ों और संक्रमणों को सील करें। क्लैडिंग के पीछे पानी की ट्रैकिंग को रोकने के लिए फ्लैशिंग को पैनल की पसलियों को सही ढंग से ओवरलैप करना चाहिए।
समर्थन प्रणाली घटकों को SENBO द्वारा आपूर्ति किए गए धातु लिफाफा पैनलों की पूरी श्रृंखला के साथ काम करने के लिए डिज़ाइन किया गया हैप्रोफाइल स्टील शीट, रॉक वूल सैंडविच पैनल, एल्यूमिनियम-मैग्नीशियम-मैंगनीज पैनल, औरछिद्रित पैनल. उदाहरण के लिए, सैंडविच पैनल की दीवार के लिए शहतीर लेआउट, स्पैनिंग क्षमता में अंतर के कारण सिंगल-स्किन प्रोफाइल शीट की दीवार से भिन्न होता है। हमारी इंजीनियरिंग टीम लेआउट चित्र प्रदान कर सकती है जो चयनित पैनल प्रकार के साथ संरचनात्मक समर्थन का समन्वय करती है।
स्लाइडिंग सपोर्ट छत के पैनल को तापमान में बदलाव के साथ उसकी लंबाई के साथ चलने की अनुमति देता है। यह थर्मल तनाव को कम करता है और फास्टनर की थकान को रोकता है। स्थिर समर्थनों का उपयोग चील और मेड़ों जैसे अवरोध बिंदुओं पर किया जाता है। खड़ी सीवन छत में, अधिकांश क्लिप स्लाइडिंग प्रकार के होते हैं, जिनमें निश्चित क्लिप का उपयोग केवल विशिष्ट स्थानों पर किया जाता है।
शहतीर की दूरी पैनल प्रोफाइल, शीट की मोटाई, हवा के भार और बर्फ के भार पर निर्भर करती है। ऊंची पसलियों वाले मजबूत पैनल लंबी दूरी तय कर सकते हैं और उन्हें कम शहतीर की आवश्यकता होती है। प्रत्येक परियोजना के लिए संरचनात्मक गणना द्वारा रिक्ति को सत्यापित किया जाना चाहिए। हमारी तकनीकी टीम चयनित पैनल के आधार पर उपयुक्त लेआउट की सिफारिश कर सकती है।
तटीय क्षेत्रों के लिए, उच्च संक्षारण प्रतिरोध कोटिंग वाले फास्टनरों को निर्दिष्ट किया जाना चाहिए। स्टेनलेस स्टील फास्टनरों या भारी जस्ता-एल्यूमीनियम कोटिंग वाले फास्टनर उपयुक्त हैं। मौसमरोधी सील बनाए रखने के लिए ईपीडीएम वॉशर को यूवी-प्रतिरोधी और पैनल कोटिंग के साथ संगत होना चाहिए।
हाँ। गैर-मानक पैनल आकृतियों से मेल खाने के लिए समर्थन क्लिप, फ्लैशिंग और क्लोजर का उत्पादन किया जा सकता है। पैनल प्रोफ़ाइल ड्राइंग और परियोजना की संरचनात्मक आवश्यकताएं प्रदान करें ताकि सही घटकों का चयन या निर्माण किया जा सके।
सामग्री प्रमाणपत्र, कोटिंग रिपोर्ट और उत्पाद परीक्षण रिपोर्ट की आपूर्ति की जा सकती है। शहतीर और फास्टनरों के लिए, मिल परीक्षण प्रमाणपत्र उपलब्ध हैं। जिन परियोजनाओं के लिए अतिरिक्त अनुपालन दस्तावेज़ की आवश्यकता होती है, जैसे अग्नि प्रदर्शन या संरचनात्मक गणना नोट, इन्हें अनुरोध पर प्रदान किया जा सकता है।
