औद्योगिक भवन की छत और दीवार पर चढ़ने के लिए मौसम प्रतिरोधी प्रोफाइल वाली स्टील शीट

प्रोफाइल स्टील शीट ठंडे आकार के पैनल होते हैं जो लहर के आकार के क्रॉस-सेक्शन में रोल-फॉर्मिंग लेपित या प्लेटेड स्टील स्ट्रिप द्वारा निर्मित होते हैं।SENBO निर्माण सामग्रीआयामी सटीकता, कोटिंग प्रदर्शन और दीर्घकालिक सेवा जीवन पर ध्यान देने के साथ, इस्पात संरचना भवनों में छत, दीवार और फर्श के अनुप्रयोगों के लिए इन शीटों की आपूर्ति करता है।

बेस सब्सट्रेट का चयन अनुप्रयोग वातावरण और आवश्यक स्थायित्व के अनुसार किया जाता है। सामान्य विकल्पों में हॉट-डिप गैल्वेनाइज्ड स्टील, एल्यूमीनियम-जिंक मिश्र धातु लेपित स्टील, रंग-लेपित स्टील, स्टेनलेस स्टील और एल्यूमीनियम मिश्र धातु शामिल हैं। अधिकांश वास्तुशिल्प अनुप्रयोगों के लिए, गैल्वनाइज्ड या एल्यूमीनियम-जस्ता लेपित स्टील लागत और संक्षारण प्रतिरोध का सर्वोत्तम संतुलन प्रदान करता है। शीट की मोटाई आमतौर पर 0.25 मिमी से 2.3 मिमी तक होती है, भवन निर्माण में 0.4 मिमी से 1.6 मिमी सबसे आम है।

कोटिंग सिस्टम और संक्षारण संरक्षण

कोटिंग प्रणाली यह निर्धारित करती है कि शीट वायुमंडलीय जंग का कितनी अच्छी तरह प्रतिरोध करती है और समय के साथ अपनी उपस्थिति बनाए रखती है। कई प्रकार की कोटिंग उपलब्ध हैं:

गर्म-डुबकी गैल्वेनाइज्ड कोटिंग:जिंक कोटिंग का वजन Z100 से Z450 तक होता है। भारी कोटिंग संक्षारक वातावरण में लंबी सेवा जीवन प्रदान करती है। Z275 सामान्य भवन अनुप्रयोगों के लिए एक सामान्य विनिर्देश है।

एल्यूमीनियम-जिंक मिश्र धातु कोटिंग:AZ150 छत के लिए मानक विशिष्टता है। कोटिंग में लगभग 55% एल्यूमीनियम, 43.5% जस्ता और 1.5% सिलिकॉन होता है, जो तुलनीय जस्ता कोटिंग की तुलना में तीन से पांच गुना अधिक संक्षारण प्रतिरोध प्रदान करता है। यह इसे तटीय और औद्योगिक वातावरण के लिए उपयुक्त बनाता है।

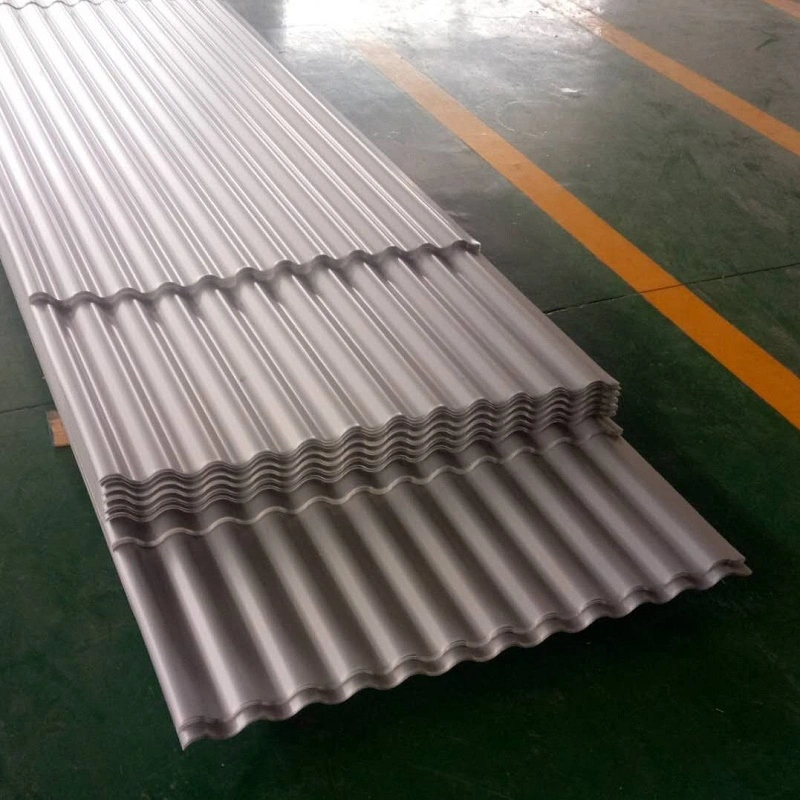

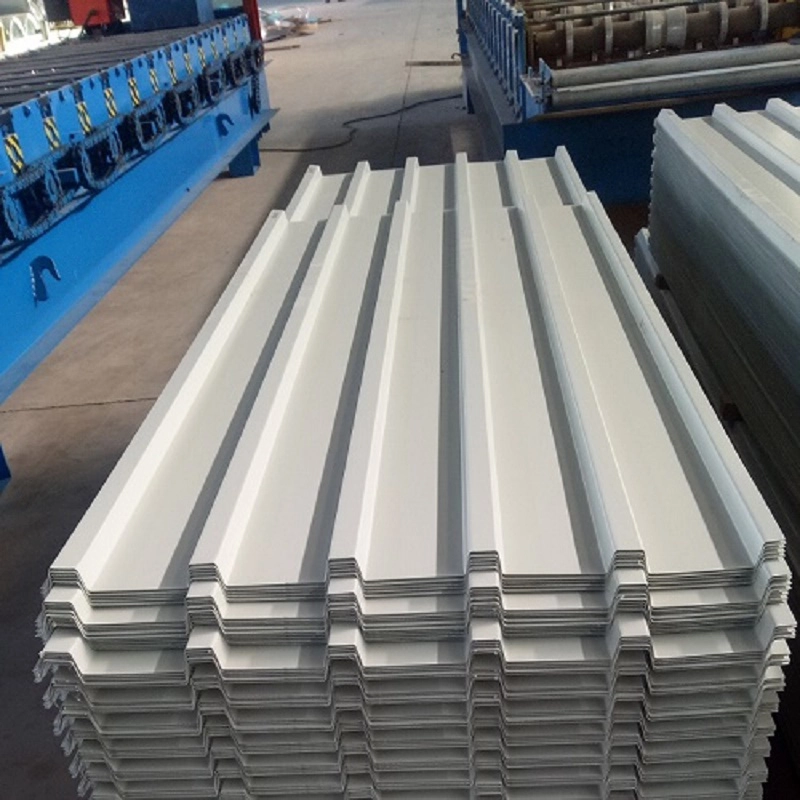

रंग कोटिंग्स:पॉलिएस्टर (पीई), उच्च-स्थायित्व पॉलिएस्टर (एचडीपी), और पॉलीविनाइलिडीन फ्लोराइड (पीवीडीएफ) कोटिंग्स को सौंदर्य और अतिरिक्त सुरक्षात्मक उद्देश्यों के लिए धातु कोटिंग पर लगाया जाता है। पीवीडीएफ तीनों में सबसे अच्छा यूवी प्रतिरोध और रंग प्रतिधारण प्रदान करता है।

प्रोफ़ाइल वर्गीकरण और अनुप्रयोग

प्रोफाइल स्टील शीट को लहर की ऊंचाई के आधार पर समूहीकृत किया जाता है, जो सीधे लचीली कठोरता और फैलाव क्षमता को प्रभावित करता है:

लो-वेव शीट (लहर की ऊंचाई 30 मिमी से कम):इन पैनलों में कम लचीली कठोरता होती है और इन्हें मुख्य रूप से दीवार आवरण के रूप में उपयोग किया जाता है। वे ऊर्ध्वाधर अनुप्रयोगों के लिए हल्के और किफायती हैं जहां स्पैनिंग आवश्यकताएं मध्यम हैं।

मध्यम-तरंग शीट (लहर ऊंचाई 30-70 मिमी):ये कठोरता और सामग्री दक्षता का संतुलन प्रदान करते हैं, जो उन्हें छत और दीवार दोनों अनुप्रयोगों के लिए उपयुक्त बनाता है। कई औद्योगिक भवन की छतें मध्यम-तरंग प्रोफाइल का उपयोग करती हैं।

हाई-वेव शीट (लहर की ऊंचाई 70 मिमी और ऊपर):ये सबसे बड़ी लचीली कठोरता प्रदान करते हैं और लंबी अवधि या उच्च भार आवश्यकताओं वाली छत प्रणालियों के लिए निर्दिष्ट होते हैं। इनका उपयोग आमतौर पर बड़े-बड़े सार्वजनिक भवनों में किया जाता है।

पैनल पदनाम प्रणाली YX[तरंग ऊंचाई]-[तरंग रिक्ति]-[प्रभावी कवरेज चौड़ाई] प्रारूप का उपयोग करती है। उदाहरण के लिए, YX15-380-760 15 मिमी की तरंग ऊंचाई, 380 मिमी की तरंग रिक्ति और 760 मिमी की प्रभावी कवरेज चौड़ाई इंगित करता है। शीट की मोटाई अलग से निर्दिष्ट की गई है।

तकनीकी निर्देश

अनुप्रयोग द्वारा सामान्य पैनल मॉडल:

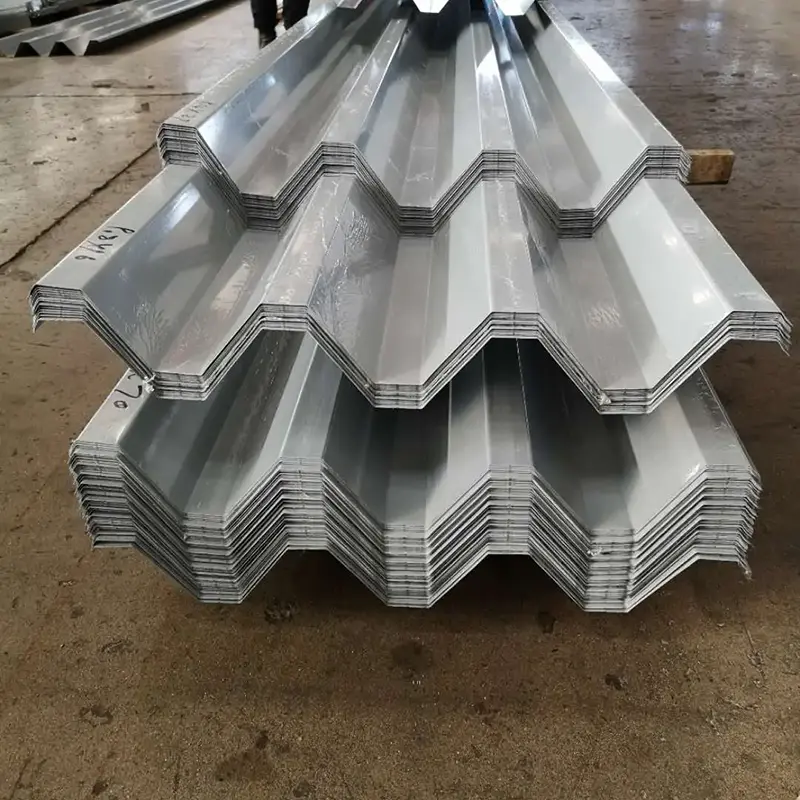

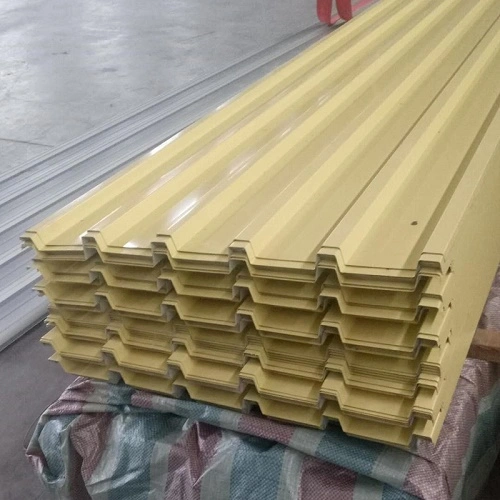

छत के पैनल:YX51-380-760, YX75-200-600, YX76-380-760, YX130-300-600

दीवार के पैनलों:YX10-100-840, YX25-205-820, YX28-205-820, YX38-333-1000

फ़्लोर डेकिंग प्रोफ़ाइल:YX75-200-600, YX76-344-688, YX76-305-915, YX65-185-555 (बंद प्रकार)

यांत्रिक प्रदर्शन और संरचनात्मक विचार

प्रोफाइल स्टील शीट का संरचनात्मक प्रदर्शन इसकी तरंग ऊंचाई, शीट की मोटाई और सब्सट्रेट ग्रेड पर निर्भर करता है। उच्च तरंग प्रोफाइल जड़ता का अधिक क्षण प्रदान करते हैं और समर्थनों के बीच आगे तक फैल सकते हैं। छत के अनुप्रयोगों के लिए, न्यूनतम अनुशंसित शीट की मोटाई 0.6 मिमी है। दीवार पैनल कम से कम 0.5 मिमी मोटे होने चाहिए, और मिश्रित स्लैब में उपयोग किए जाने वाले फर्श डेकिंग प्रोफाइल की न्यूनतम मोटाई 0.8 मिमी होनी चाहिए।

जब शीट की मोटाई 1.2 मिमी से अधिक हो जाती है, तो बनाना अधिक कठिन हो जाता है, और थ्रू-डेक स्टड वेल्डिंग विश्वसनीय रूप से शीट और सहायक बीम दोनों में प्रवेश नहीं कर सकती है। इस कारण से, प्रोफाइल पैनल के लिए व्यावहारिक शीट की मोटाई आमतौर पर 1.5 मिमी या उससे कम तक सीमित होती है।

प्रोफाइल शीट डायाफ्राम क्रिया के माध्यम से स्टील बिल्डिंग की समग्र पार्श्व स्थिरता में योगदान कर सकती हैं। इसके लिए सभी शीट किनारों और मध्यवर्ती समर्थनों पर उचित बन्धन की आवश्यकता होती है। बन्धन पैटर्न को परियोजना चित्र पर निर्दिष्ट किया जाना चाहिए।

चयन और स्थापना नोट्स

छत के अनुप्रयोगों के लिए:आवश्यक स्पैन और डिज़ाइन भार के लिए पर्याप्त तरंग ऊंचाई और शीट मोटाई वाली प्रोफ़ाइल का चयन करें। तटीय और औद्योगिक वातावरण के लिए एल्युमीनियम-जस्ता लेपित सब्सट्रेट (AZ150) की सिफारिश की जाती है। सभी अंतिम लैप्स और साइड लैप्स को छत के ढलान और स्थानीय वर्षा की तीव्रता के अनुसार सील किया जाना चाहिए।

दीवार अनुप्रयोगों के लिए:लो-वेव प्रोफाइल आमतौर पर पर्याप्त होते हैं। पैनल का रंग और फिनिश समग्र भवन सौंदर्य से मेल खाने के लिए चुना जाना चाहिए। तेज़ हवा वाले क्षेत्रों में इमारतों के लिए, पैनल निर्माता के साथ बन्धन पैटर्न की पुष्टि करें।

फर्श डेकिंग के लिए:समग्र स्लैब निर्माण के लिए विशेष रूप से डिज़ाइन की गई प्रोफ़ाइल का उपयोग करें। न्यूनतम शीट की मोटाई 0.8 मिमी है। पुष्टि करें कि प्रोफ़ाइल निर्दिष्ट कतरनी स्टड व्यास और वेल्डिंग प्रक्रिया के अनुकूल है।

इंस्टॉलेशन के दौरान:कोटिंग क्षति और विरूपण से बचने के लिए शीटों को सावधानी से संभालें। ऐसे उठाने वाले उपकरण का उपयोग करें जो भार को समान रूप से वितरित करता हो। जंग लगने से बचाने के लिए कटे हुए किनारों को संरक्षित किया जाना चाहिए। काटने और ड्रिलिंग के बाद पैनल की सतह से धातु की छीलन हटा दें।

अन्य बिल्डिंग लिफाफा उत्पादों के साथ समन्वय

प्रोफाइल स्टील शीट अक्सर एक साथ स्थापित की जाती हैंरॉक वूल सैंडविच पैनललिफ़ाफ़ा सिस्टम के निर्माण में। सिंगल-स्किन प्रोफाइल शीट सैंडविच असेंबली के आंतरिक लाइनर के रूप में काम कर सकती है, जबकि इंसुलेटेड पैनल थर्मल बैरियर प्रदान करता है। फ़्लोर सिस्टम में,फर्श की छतसमग्र स्लैब बनाने के लिए प्रोफाइल सुदृढीकरण और कंक्रीट के साथ काम करते हैं। समर्थन करने वालाभवन निर्माण सामग्री सहायक प्रणालियाँपुर्लिन, फास्टनरों, फ्लैशिंग और सीलेंट सहित, को पैनल प्रोफ़ाइल और परियोजना की स्थितियों से मेल खाने के लिए चुना जाना चाहिए। हमारी इंजीनियरिंग टीम इन संयुक्त प्रणालियों के लिए समन्वित लेआउट चित्र प्रदान कर सकती है।

विशिष्ट अनुप्रयोग क्षेत्र

1.औद्योगिक संयंत्र की छतें और दीवारें जहां हल्के, किफायती लिफाफे की आवश्यकता होती है।

2.दीवारों और छतों के लिए मीडियम-वेव प्रोफाइल का उपयोग करते हुए गोदाम और लॉजिस्टिक्स सुविधा क्लैडिंग।

3.सार्वजनिक भवन जैसे हवाई अड्डे के टर्मिनल, रेलवे स्टेशन और खेल स्थल, जहां लंबी अवधि की छत प्रोफाइल निर्दिष्ट हैं।

4.इस्पात संरचना वाली इमारतें जहां प्रोफाइल शीट फ्रेम की समग्र पार्श्व स्थिरता में योगदान करती है।

5.स्टील-फ़्रेम वाली इमारतों में फ़्लोर सिस्टम, समग्र स्लैब के लिए स्थायी फॉर्मवर्क के रूप में प्रोफ़ाइल डेकिंग का उपयोग करना।

अक्सर पूछे जाने वाले प्रश्नों

1. विभिन्न अनुप्रयोगों के लिए न्यूनतम शीट मोटाई क्या है?

दीवार पैनलों के लिए, न्यूनतम मोटाई 0.5 मिमी है। छत के पैनल कम से कम 0.6 मिमी मोटे होने चाहिए। मिश्रित स्लैब में उपयोग किए जाने वाले फ़्लोर डेकिंग प्रोफाइल के लिए न्यूनतम 0.8 मिमी मोटाई की आवश्यकता होती है। ये मान मानक स्टील सब्सट्रेट्स पर लागू होते हैं और उच्च-लोड या लंबी अवधि के अनुप्रयोगों के लिए इन्हें बढ़ाने की आवश्यकता हो सकती है।

2. गैल्वेनाइज्ड और एल्यूमीनियम-जस्ता कोटिंग्स की तुलना कैसे की जाती है?

एल्यूमीनियम-जस्ता मिश्र धातु कोटिंग (AZ150) तुलनीय जस्ता कोटिंग की तुलना में तीन से पांच गुना अधिक संक्षारण प्रतिरोध प्रदान करती है। एल्यूमीनियम घटक एक स्थिर अवरोधक परत बनाता है, जबकि जस्ता घटक कटे हुए किनारों पर बलि सुरक्षा प्रदान करता है। तटीय या औद्योगिक वातावरण के लिए, आमतौर पर AZ-लेपित स्टील की सिफारिश की जाती है। मानक आंतरिक अनुप्रयोगों के लिए, गैल्वेनाइज्ड स्टील पर्याप्त है।

3. रोल बनाने के लिए अधिकतम व्यावहारिक शीट की मोटाई क्या है?

1.2 मिमी से ऊपर की शीट की मोटाई को जटिल प्रोफाइल में बनाना मुश्किल हो जाता है। इसके अतिरिक्त, समग्र फ़्लोर सिस्टम में उपयोग किए जाने पर थ्रू-डेक स्टड वेल्डिंग 1.2 मिमी से अधिक मोटी शीट में विश्वसनीय रूप से प्रवेश नहीं कर सकती है। अधिकांश प्रोफाइल शीट अनुप्रयोगों के लिए, व्यावहारिक ऊपरी सीमा 1.5 मिमी है।

4. क्या प्रोफाइल शीट का उपयोग संरचनात्मक डायाफ्राम के रूप में किया जा सकता है?

हाँ। जब सभी किनारों और मध्यवर्ती समर्थनों पर ठीक से बांधा जाता है, तो प्रोफाइल शीट विमान में कतरनी बलों को स्थानांतरित कर सकती हैं और इमारत की स्थिरता में योगदान कर सकती हैं। फास्टनिंग पैटर्न को इस उद्देश्य के लिए डिज़ाइन किया जाना चाहिए, जिसमें पर्याप्त फास्टनर रिक्ति और किनारे की दूरी हो। संरचनात्मक इंजीनियर के साथ डायाफ्राम क्षमता की पुष्टि करें।

5. कटे हुए किनारों को जंग से कैसे बचाया जाना चाहिए?

सभी फ़ील्ड कट स्टील सब्सट्रेट को उजागर करते हैं और उन्हें टच-अप कोटिंग या जिंक-समृद्ध पेंट से संरक्षित किया जाना चाहिए। धातु की छीलन और ड्रिलिंग स्वार्फ़ को तुरंत हटा दें, क्योंकि वे जंग खा सकते हैं और पैनल की सतह पर दाग लगा सकते हैं। एल्यूमीनियम-जस्ता लेपित स्टील के लिए, खुले कटे हुए किनारे अभी भी आसपास की कोटिंग की सुरक्षा से लाभान्वित होते हैं, लेकिन टच-अप उपचार की अभी भी सिफारिश की जाती है।
