सेनबो भवन निर्माण सामग्रीअपनी धातु छत प्रणाली उत्पाद श्रृंखला के हिस्से के रूप में अलु-एमजी-एमएन आर्च्ड रूफिंग पैनल की आपूर्ति करता है। ये पैनल AA3004 श्रृंखला एल्यूमीनियम-मैग्नीशियम-मैंगनीज मिश्र धातु से निर्मित होते हैं और जटिल छत ज्यामिति के लिए वास्तुशिल्प आवश्यकताओं को पूरा करने के लिए घुमावदार, गैर-मानक प्रोफाइल में बनाए जाते हैं।

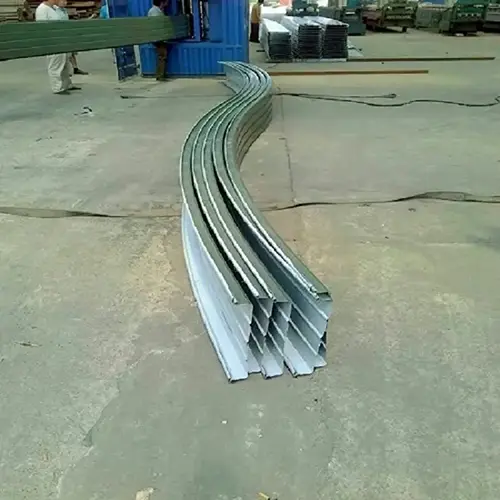

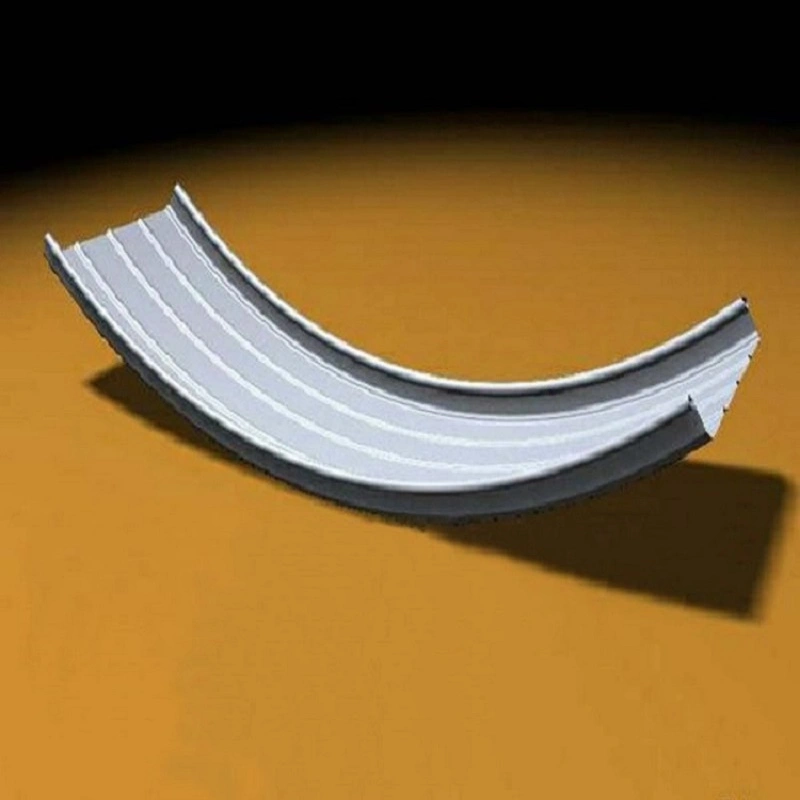

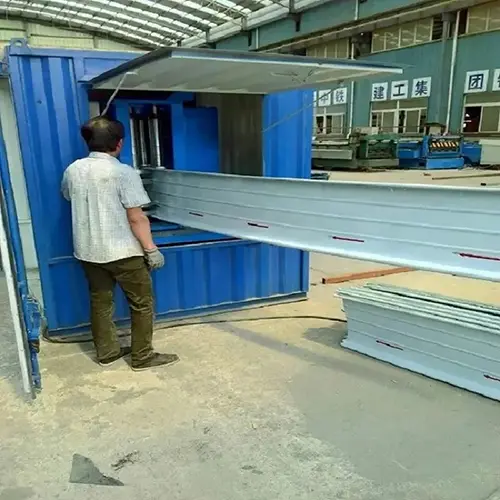

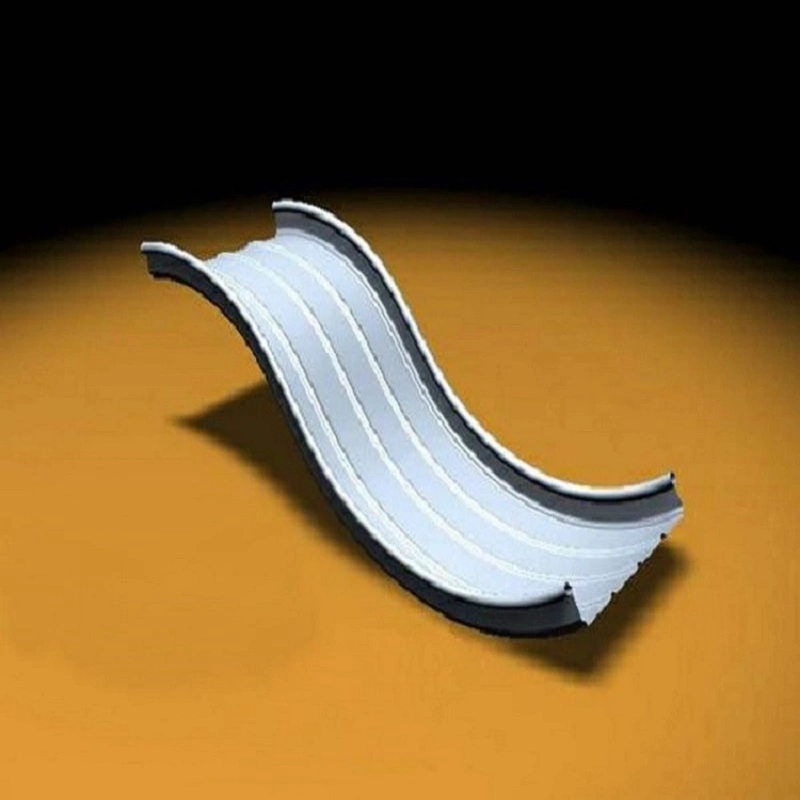

अल-एमजी-एमएन धनुषाकार छत पैनल उच्च गति, सटीक रोल-फॉर्मिंग उपकरण का उपयोग करके निर्मित एक विशेष प्रोफाइल वाला पैनल है। सब्सट्रेट संरचना में 1.0%-1.5% मैंगनीज और 0.8%-1.3% मैग्नीशियम शामिल है, शेष एल्यूमीनियम बनाता है। मानक स्टैंडिंग सीम अल-एमजी-एमएन पैनलों के व्युत्पन्न के रूप में, धनुषाकार पैनल फ्लैट शीट को घुमावदार आकार में बदलने के लिए एक विशेष गठन प्रक्रिया से गुजरता है। यह आधुनिक वास्तुशिल्प डिजाइनों जैसे धनुषाकार, घुमावदार और गोलाकार छत रूपों का समर्थन करता है।
उपलब्ध प्रोफ़ाइल में YX65-300, YX65-330, YX65-400, YX65-430, YX65-500, और YX28-205-820 जैसे मॉडल शामिल हैं। विशिष्ट परियोजना आवश्यकताओं को पूरा करने के लिए पंखे के आकार और पतले पैनलों को भी अनुकूलित किया जा सकता है।
इन पैनलों का व्यापक रूप से हवाई अड्डे के टर्मिनलों, स्टेडियमों और सम्मेलन और प्रदर्शनी केंद्रों सहित बड़े सार्वजनिक भवनों की गैर-मानक छत प्रणालियों में उपयोग किया जाता है। उत्पाद की सतह को प्री-रोल कोटिंग प्रक्रिया का उपयोग करके उपचारित किया जाता है और यह पीवीडीएफ फ्लोरोकार्बन कोटिंग के साथ उपलब्ध है, जो स्थायित्व के साथ वास्तुशिल्प सौंदर्यशास्त्र का संयोजन करता है।
एल्युमीनियम-मैग्नीशियम-मैंगनीज मिश्र धातु ताकत और लचीलेपन का संतुलन प्रदान करता है, जो इसे 3डी घुमावदार, गोलाकार और पंखे के आकार की सतहों जैसे जटिल छत आकार बनाने के लिए उपयुक्त बनाता है। विशेष घुमावदार और पंखे के आकार के पैनल उत्पादन प्रौद्योगिकियों के माध्यम से, ये धनुषाकार पैनल निर्विवाद प्रदर्शन को बनाए रखते हुए विविध डिजाइन आवश्यकताओं को पूरा कर सकते हैं।

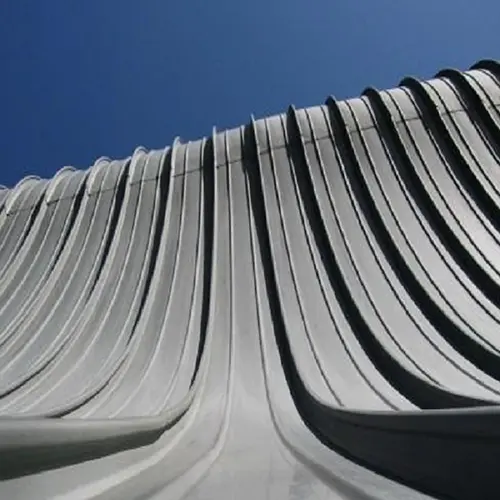

यह उत्पाद विभिन्न वास्तुशिल्प रूपों पर लागू होता है, जिसमें सकारात्मक या नकारात्मक वक्रता वाली छतें, धनुषाकार छतें, सिंगल और डबल-ढलान वाली छतें, परस्पर जुड़ी छत संरचनाएं, पक्की छतें और घुमावदार छतें शामिल हैं।
फ़ुज़ियान में झांगझू अनाज डिपो में अंतर-गोदाम चंदवा परियोजना ने एल्यूमीनियम-मैग्नीशियम-मैंगनीज लेपित धनुषाकार नालीदार छत प्रणाली का उपयोग किया। यह संरचना 108 मीटर की लंबाई के साथ 18 मीटर तक फैली हुई है, जो लगभग 2,000 वर्ग मीटर के कुल क्षेत्रफल को कवर करती है।
छत में 1.2 मिमी की मोटाई के साथ YT6118 मॉडल एल्यूमीनियम-मैग्नीशियम-मैंगनीज नालीदार पैनल हैं। मेहराब की ऊंचाई 4.085 मीटर है, और वृद्धि-से-विस्तार अनुपात 0.23 है। स्थापना छह दिनों के भीतर पूरी हो गई। पैनलों को तीन छोटी इकाइयों को एक मूल इकाई में जोड़कर तैयार किया गया था, जिसे बाद में फहराया गया और एम्बेडेड स्टील घटकों से सुरक्षित किया गया। इकाइयाँ वॉटरटाइट सीमिंग विधि का उपयोग करके जुड़ी हुई थीं।
एल्युमीनियम का घनत्व लगभग 2.73 ग्राम/सेमी³ है, जो स्टील का लगभग एक-तिहाई है। एल्यूमीनियम-मैग्नीशियम-मैंगनीज पैनल कम से कम 190 एमपीए की उपज शक्ति, 240-285 एमपीए की तन्य शक्ति और कम से कम 3% की बढ़ाव प्रदर्शित करते हैं। संरचनात्मक अखंडता को बनाए रखते हुए, ये धनुषाकार पैनल छत प्रणाली के मृत भार को कम करते हैं।
झांगझू अनाज डिपो परियोजना में, डिज़ाइन में 0.3 kN/m² का समान रूप से वितरित लाइव लोड और 10 साल की वापसी अवधि के आधार पर 0.40 kN/m² का डिज़ाइन पवन दबाव शामिल था।
एल्यूमीनियम-मैग्नीशियम-मैंगनीज मिश्र धातु सब्सट्रेट में अंतर्निहित जंग-प्रतिरोधी गुण होते हैं। प्राकृतिक रूप से बनी सतह ऑक्साइड परत अम्ल और क्षार के प्रति प्रतिरोध प्रदान करते हुए ऑक्सीकरण और क्षरण को रोकती है। लेपित पैनल कठोर वातावरण में एक स्व-उपचार सुरक्षात्मक फिल्म बना सकते हैं, जो उन्हें आर्द्र जलवायु के लिए उपयुक्त बनाता है। 15-20 वर्षों की कोटिंग वारंटी के साथ डिज़ाइन सेवा जीवन 50 वर्ष से अधिक है।
निम्नलिखित पैरामीटर मानक उत्पादन और प्रासंगिक मानकों पर आधारित हैं। विशिष्ट परियोजना आवश्यकताओं को पूरा करने के लिए अनुकूलन उपलब्ध है।
| प्रदर्शन संकेतक | पैरामीटर/विनिर्देश | नोट्स/मानक आधार |
|---|---|---|
| सब्सट्रेट ग्रेड | AA3004 (AlMg1Mn1) | एमएन 1.0%-1.5%, एमजी 0.8%-1.3%, शेष एल्युमीनियम |
| सामान्य मोटाई | 0.7 मिमी - 1.2 मिमी | |
| सामान्य प्रोफ़ाइल | YX65-300/330/400/430/500, YX28-205-820 | पंखे के आकार का, पतला और घुमावदार पैनल अनुकूलन योग्य |
| घनत्व | 2.73 ग्राम/सेमी³ | लगभग। स्टील का 1/3 |
| तन्यता ताकत | 240 - 285 एमपीए | AA3004 H36/H46 तापमान |
| नम्य होने की क्षमता | ≥190 एमपीए | |
| बढ़ाव | ≥3% | |
| डिज़ाइन सेवा जीवन | >50 वर्ष | |
| सामग्री मानक संदर्भ | एल्यूमीनियम मिश्र धातु शीट के लिए जीबी/टी 3880 श्रृंखला | विशिष्ट उत्पाद प्रमाणपत्र के साथ सत्यापित करें |

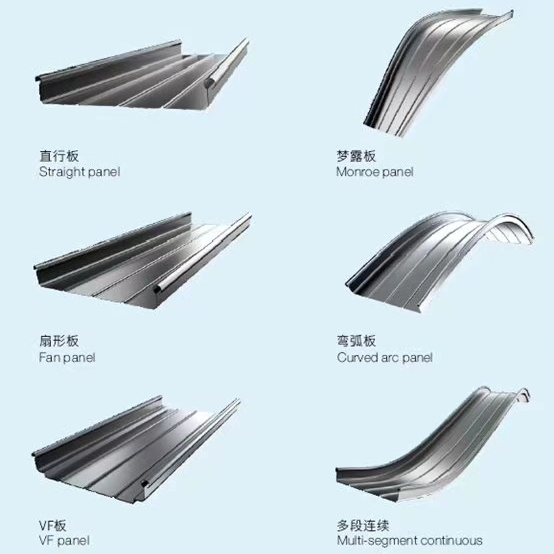

1. जटिल डिजाइनों के लिए लचीला आकार।पैनलों को अनियमित आकार जैसे पंखे के आकार, पतला, उत्तल और अवतल घुमावदार और गोलाकार पैनलों में संसाधित किया जा सकता है। यह घुमावदार सतहों और धनुषाकार छतों के लिए आधुनिक वास्तुकला की व्यक्तिगत डिजाइन आवश्यकताओं का समर्थन करता है।
2. उच्च तन्यता शक्ति के साथ हल्का वजन।स्टील के लगभग एक-तिहाई घनत्व और 240 एमपीए से ऊपर की तन्य शक्ति के साथ, पैनल बड़े-स्पैन की छत के लिए आवश्यकताओं को पूरा करते हैं, जिसमें 18 मीटर से अधिक के स्पैन भी शामिल हैं।
3. संक्षारण प्रतिरोध और लंबी सेवा जीवन।मिश्र धातु स्वाभाविक रूप से एक सुरक्षात्मक ऑक्साइड परत बनाती है। सिस्टम को 15-20 वर्षों की कोटिंग वारंटी के साथ 50 वर्षों से अधिक की सेवा जीवन के लिए डिज़ाइन किया गया है।

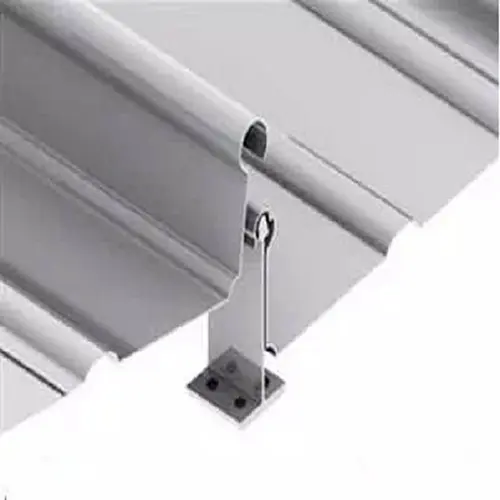

4. मॉड्यूलर इंटरलॉकिंग के माध्यम से विश्वसनीय वॉटरप्रूफिंग।मॉड्यूलर इंटरलॉकिंग सीम कनेक्शन प्रक्रिया तंग पैनल जोड़ों और विश्वसनीय जल निकासी और वॉटरप्रूफिंग प्रदर्शन सुनिश्चित करती है।
5. पुनर्चक्रण योग्य सामग्री।एल्यूमीनियम मिश्र धातु सामग्री पूरी तरह से पुनर्चक्रण योग्य है, जो हरित भवन उद्देश्यों का समर्थन करती है।
घुमावदार या गोलाकार छतों के लिए:चयनित प्रोफ़ाइल और मोटाई के लिए प्राप्त वक्रता त्रिज्या की पुष्टि करने के लिए डिज़ाइन चरण के आरंभ में निर्माता के साथ काम करें। पंखे के आकार और पतले पैनलों के लिए सटीक दुकान चित्र की आवश्यकता होती है।
लंबी अवधि के अनुप्रयोगों के लिए:आवश्यक भार के विरुद्ध पैनल स्पैन क्षमता को सत्यापित करें। झांगझोउ अनाज डिपो परियोजना में 18 मीटर की अवधि में 1.2 मिमी मोटे पैनल का उपयोग किया गया था, लेकिन प्रत्येक परियोजना की गणना स्थानीय हवा और बर्फ भार के आधार पर की जानी चाहिए।
तटीय या उच्च आर्द्रता वाले वातावरण के लिए:बेहतर मौसम प्रतिरोध के लिए पीवीडीएफ फ्लोरोकार्बन कोटिंग का चयन करें। पुष्टि करें कि सब्सट्रेट ग्रेड और कोटिंग सिस्टम अपेक्षित एक्सपोज़र स्थितियों के अनुकूल हैं।
इंस्टॉलेशन के दौरान:पैनल आमतौर पर कारखाने में इकाइयों में पूर्वनिर्मित होते हैं और स्थिति में फहराए जाते हैं। जलरोधी जोड़ों को सुनिश्चित करने के लिए निर्दिष्ट सिलाई विधि का उपयोग करें। सतह की क्षति से बचने के लिए हैंडलिंग, उठाने और बन्धन के लिए निर्माता के दिशानिर्देशों का पालन करें।
1.स्टेडियम और प्रदर्शनी केंद्रों जैसी बड़ी सार्वजनिक इमारतों के लिए घुमावदार, गोलाकार और अनियमित आकार की छत प्रणाली।
2.हवाई अड्डे के टर्मिनलों और हाई-स्पीड रेलवे स्टेशनों के लिए जटिल आकार की छत और मुखौटा प्रणाली।
3.लंबी अवधि वाली धनुषाकार छत संरचनाएं, जैसे भंडारण सुविधाएं और कृषि ग्रीनहाउस।
4.अद्वितीय वास्तुशिल्प डिजाइन आवश्यकताओं के साथ ऐतिहासिक इमारतों के लिए छत प्रणाली।
मानक खड़े सीम पैनल आम तौर पर सीधे होते हैं और सपाट या धीरे-धीरे ढलान वाली छतों पर स्थापित होते हैं। धनुषाकार पैनल घुमावदार प्रोफाइल बनाने के लिए अतिरिक्त गठन से गुजरते हैं जो उत्तल, अवतल या गोलाकार छत ज्यामिति का पालन करते हैं। दोनों प्रणालियाँ समान इंटरलॉकिंग सीम तकनीक का उपयोग करती हैं, लेकिन धनुषाकार पैनल विशेष रूप से गैर-मानक छत आकार के लिए इंजीनियर किए जाते हैं।
न्यूनतम वक्रता त्रिज्या पैनल प्रोफाइल, सामग्री की मोटाई और मिश्र धातु के तापमान पर निर्भर करती है। डिज़ाइन चरण के दौरान निर्माता के साथ इसकी पुष्टि की जानी चाहिए। छत की ज्यामिति चित्र शीघ्र उपलब्ध कराने से यह निर्धारित करने में मदद मिल सकती है कि चयनित पैनल संरचनात्मक प्रदर्शन से समझौता किए बिना आवश्यक वक्रता प्राप्त कर सकता है या नहीं।
हाँ। एल्यूमीनियम-मैग्नीशियम-मैंगनीज मिश्र धातु में प्राकृतिक संक्षारण प्रतिरोध होता है, और पीवीडीएफ फ्लोरोकार्बन कोटिंग मौसम प्रतिरोध में और सुधार करती है। यह पैनलों को तटीय और उच्च आर्द्रता वाले वातावरण के लिए उपयुक्त बनाता है। सामान्य परिस्थितियों में डिज़ाइन सेवा जीवन 50 वर्ष से अधिक है।

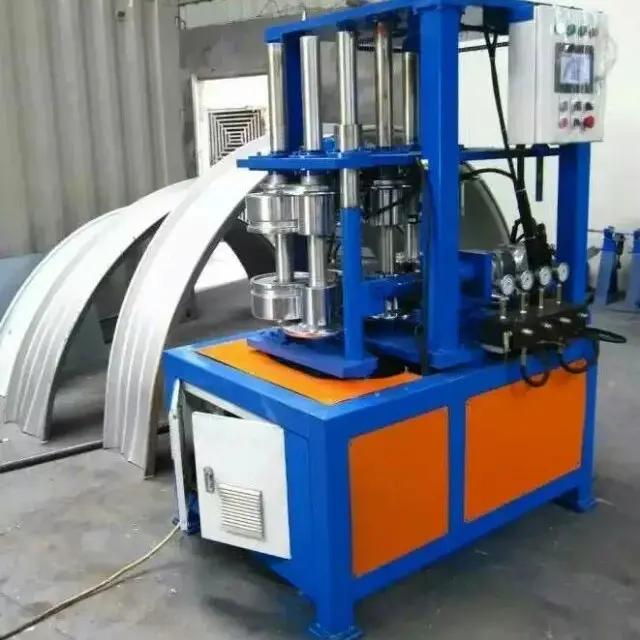

पंखे के आकार और पतले पैनल विशेष निर्माण उपकरण और कस्टम टूलींग का उपयोग करके तैयार किए जाते हैं। वे आम तौर पर छत की ज्यामिति से प्राप्त दुकान के चित्र के आधार पर बनाए जाते हैं। प्रत्येक पैनल को घुमावदार सतह पर उसकी विशिष्ट स्थिति से मेल खाने के लिए व्यक्तिगत रूप से बनाया गया है, जिससे उचित फिट और वॉटरटाइट सीमिंग सुनिश्चित होती है।
कृपया छत की ज्यामिति चित्र (वक्रता त्रिज्या सहित), पैनल प्रोफ़ाइल, मोटाई, कोटिंग प्रकार, मात्रा और परियोजना स्थान प्रदान करें। यदि पंखे के आकार या पतले पैनल की आवश्यकता है, तो विस्तृत लेआउट चित्र शामिल करें। इससे हमारी टीम को सटीक उद्धरण और उत्पादन योजना तैयार करने में मदद मिलती है।
टियांजिन सेनबो बिल्डिंग मटेरियल टेक्नोलॉजी कं, लिमिटेड अल-एमजी-एमएन धनुषाकार छत पैनल, स्टैंडिंग सीम छत पैनल, रंग-लेपित स्टील डाउनपाइप और अन्य धातु लिफाफा उत्पादों का निर्माता है। हमारा उत्पादन आधार जिंगहाई आर्थिक विकास क्षेत्र, तियानजिन, चीन में स्थित है, जो स्वचालित उत्पादन लाइनों और चार-चरण गुणवत्ता निरीक्षण प्रक्रिया से सुसज्जित है। हमारे कारखाने, प्रमाणपत्रों, परीक्षण क्षमताओं और परियोजना संदर्भों के बारे में अधिक जानकारी के लिए, कृपया हमारी वेबसाइट पर जाएँहमारे बारे मेंपेज याहमारी इंजीनियरिंग टीम से संपर्क करें.
