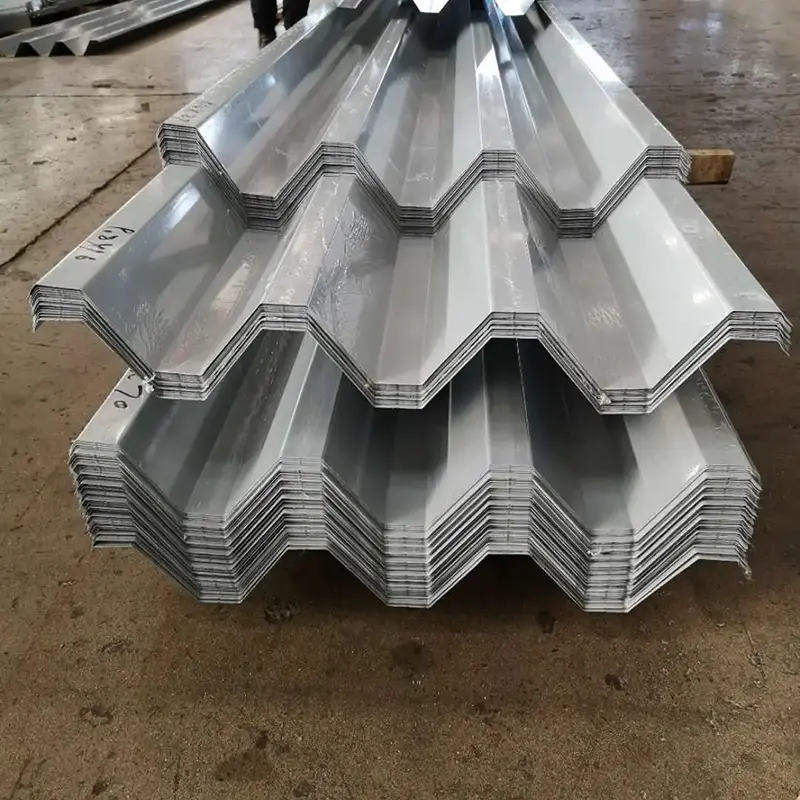

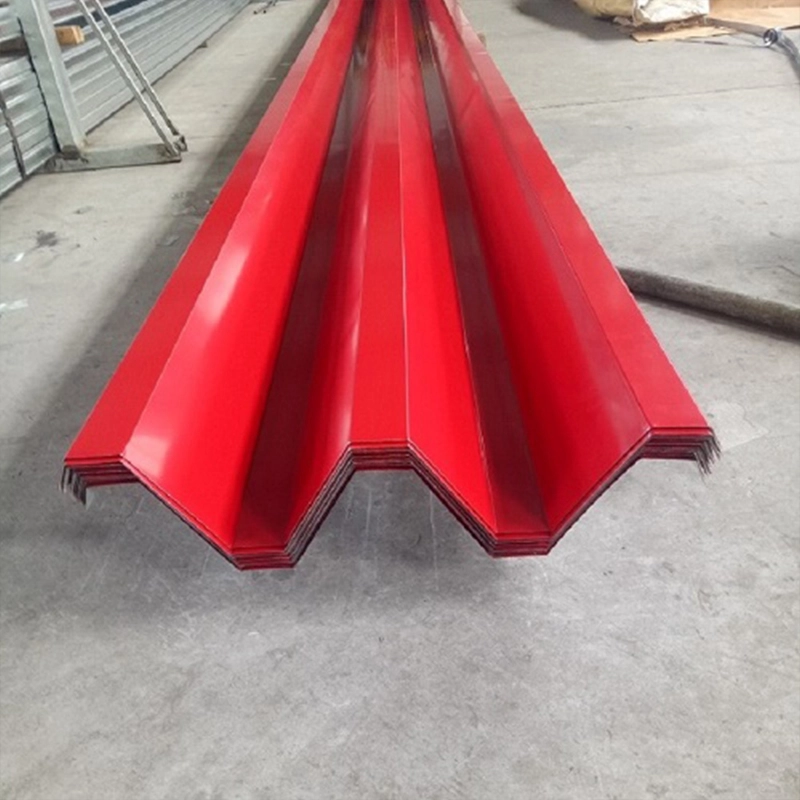

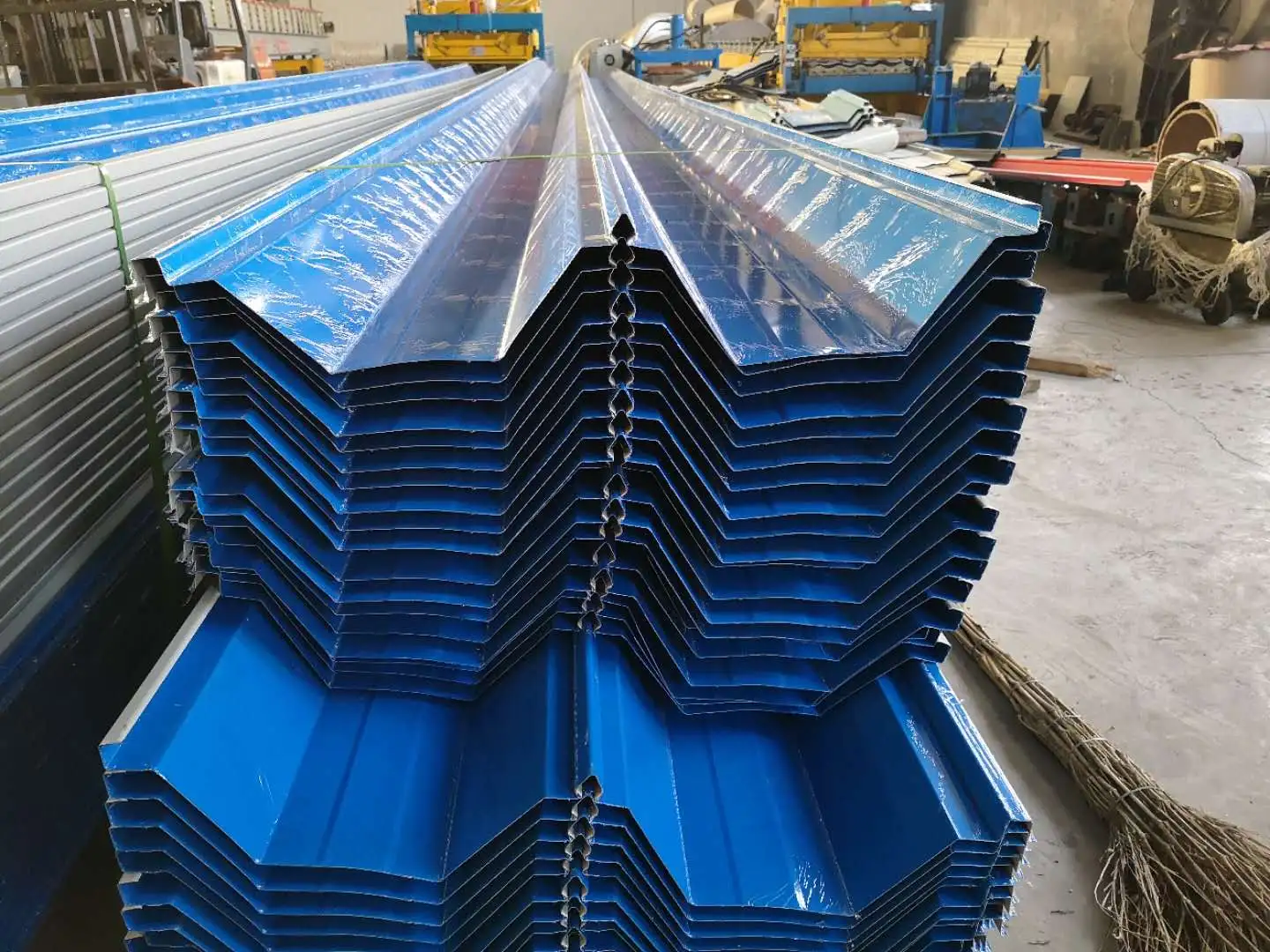

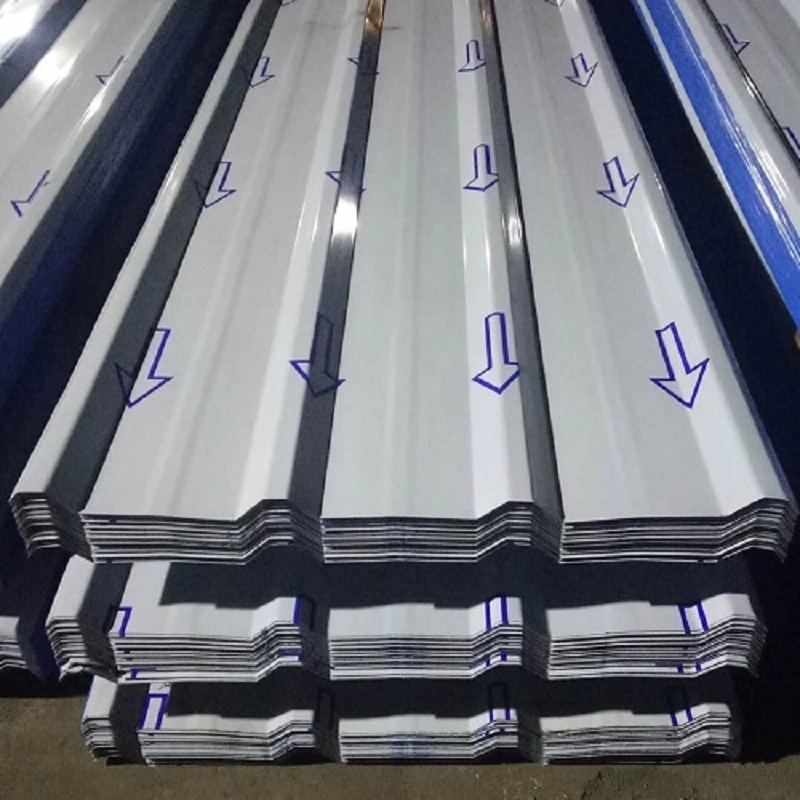

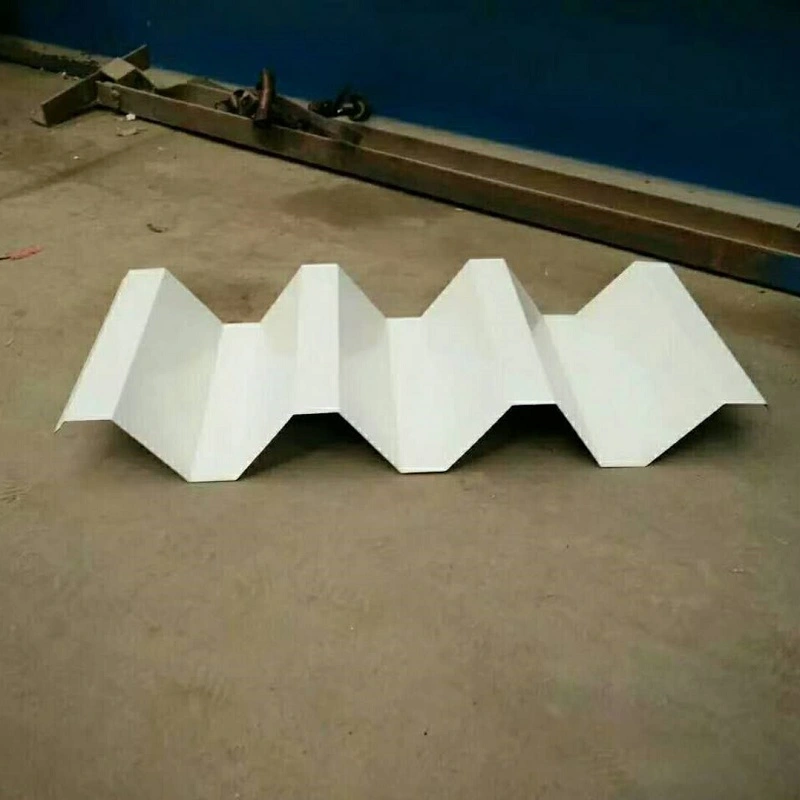

धातु छत पैनल निरंतर उत्पादन लाइनों पर नालीदार क्रॉस-सेक्शन में धातु के कॉइल बनाने वाले कोल्ड-रोल द्वारा बनाई गई प्रोफाइल वाली स्टील शीट हैं। इनका उपयोग छत, दीवार पर आवरण और फर्श की सजावट के लिए किया जाता है। रिब्ड या नालीदार प्रोफ़ाइल रिब दिशा के साथ पतली शीट की झुकने की कठोरता को बढ़ाती है, जिससे 0.5 मिमी से 1.5 मिमी की मोटाई वाले पैनलों को छत का भार उठाने की अनुमति मिलती है। SENBO धातु छत प्रोफाइल के लिए समर्पित रोल-फॉर्मिंग लाइनें संचालित करता है और पवन उत्थान सत्यापन के लिए इन-हाउस परीक्षण क्षमता बनाए रखता है। उत्पादन जांच में आधार धातु की मोटाई, उपज की ताकत, प्रोफ़ाइल ज्यामिति और सतह कोटिंग की गुणवत्ता शामिल होती है।
धातु छत प्रणालियाँ अक्सर बहु-परत मिश्रित डिज़ाइन का उपयोग करती हैं। गुआंगज़ौ बैयुन हवाई अड्डे के टर्मिनल 3 प्रोजेक्ट में, नीचे से ऊपर तक छत के निर्माण में गैल्वेनाइज्ड प्राइमरी पर्लिन, एक छिद्रित अल-जेडएन लेपित प्रोफाइल स्टील बेस शीट, एक वाष्प अवरोध, ध्वनि-अवशोषित रॉक ऊन, गैल्वेनाइज्ड सेकेंडरी पर्लिन, थर्मल इन्सुलेशन रॉक ऊन, एक हॉट-डिप गैल्वेनाइज्ड स्टील शीट, एक टीपीओ वॉटरप्रूफिंग झिल्ली, स्टेनलेस स्टील फिक्सिंग क्लिप, शोर कम करने वाला फोम, स्टेनलेस स्टील छत पैनल और स्टेनलेस स्टील शामिल हैं। टोपी. यह असेंबली संरचनात्मक समर्थन, थर्मल इन्सुलेशन, वॉटरप्रूफिंग, ध्वनि अवशोषण और बिजली संरक्षण को जोड़ती है।
| प्रदर्शन संकेतक | पैरामीटर/विनिर्देश | आधार या टिप्पणियाँ |
|---|---|---|
| कार्यान्वयन मानक | जीबी/टी 12755-2008 | भवन निर्माण के लिए प्रोफाइल स्टील शीट |
| मूलभूत सामग्री | जस्ती / अल-जेडएन लेपित / रंग-लेपित / अल-एमजी-एमएन / स्टेनलेस स्टील | पर्यावरण और प्रोजेक्ट वर्ग के आधार पर चयन किया गया |
| सामान्य मोटाई | छत पैनलों के लिए 0.5-1.5 मिमी; स्टेनलेस स्टील के लिए 0.5 मिमी | प्रोफ़ाइल और लोड आवश्यकताओं पर निर्भर करता है |
| नम्य होने की क्षमता | 220-550 एमपीए | आधार सामग्री ग्रेड पर निर्भर करता है |
| अल-एमजी-एमएन घनत्व | 2.73 ग्राम/सेमी³ | स्टील का लगभग एक तिहाई |
| पवन दबाव प्रतिरोध | स्टेनलेस स्टील वेल्डेड सिस्टम के लिए ≥18 kPa | श्रेणी 17 तूफ़ान के बराबर |
| वॉटरप्रूफिंग ग्रेड | ग्रेड I | सीलेंट निर्भरता के बिना संरचनात्मक वॉटरप्रूफिंग |
| डिज़ाइन सेवा जीवन | 15-50 वर्ष | अल-एमजी-एमएन पैनल 50 वर्ष से अधिक पुराने हैं |
| स्थापना प्रणाली | स्थायी सीम/निरंतर वेल्डिंग | छुपा हुआ बन्धन |
तटीय सार्वजनिक इमारतें छत की हवा प्रतिरोध पर अत्यधिक मांग रखती हैं। गुआंगज़ौ बैयुन हवाई अड्डे के टर्मिनल 3 पर, लगातार वेल्डेड स्टेनलेस स्टील छत प्रणाली को स्थैतिक पवन उत्थान परीक्षण से गुजरना पड़ा और 18.2 kPa की क्षमता दर्ज की गई, जो श्रेणी 17 टाइफून के बराबर है। तुलना के लिए, पारंपरिक एल्यूमीनियम-मैग्नीशियम-मैंगनीज खड़ी सीम छतें आमतौर पर श्रेणी 12 स्थितियों का विरोध करती हैं। पवन सक्शन व्यवहार पर शोध इंटरलॉकिंग सीम और सपोर्ट ब्रैकेट कनेक्शन को सबसे कमजोर बिंदु के रूप में दिखाता है, जिसके लिए लक्षित सुदृढीकरण की आवश्यकता होती है। ग्रेटर बे एरिया कल्चरल एंड स्पोर्ट्स सेंटर स्टेडियम एक समान वेल्डेड दृष्टिकोण का उपयोग करता है और प्रयोगशाला परीक्षणों में 21 केपीए हासिल किया है।

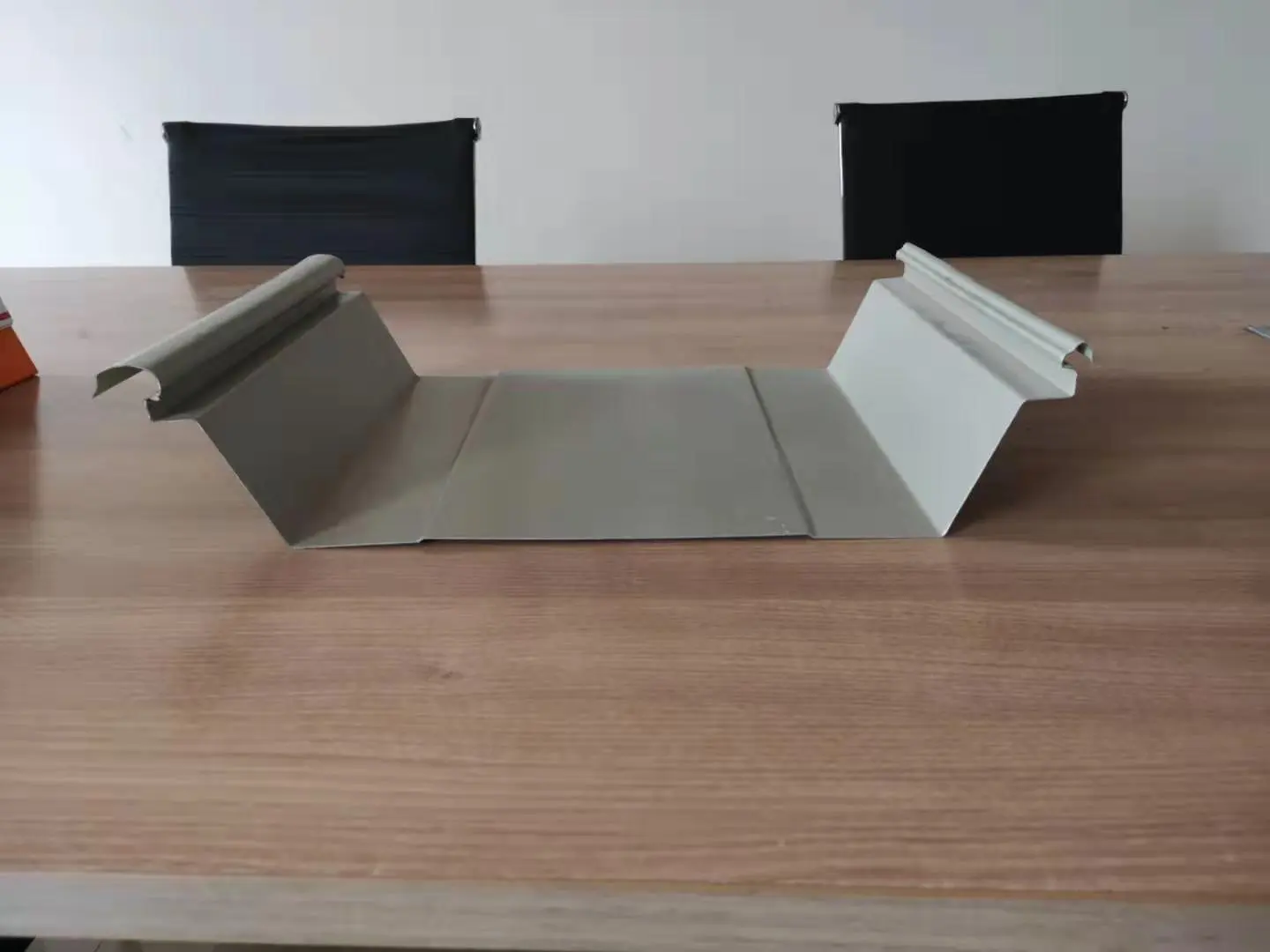

छत की वॉटरप्रूफिंग संरचनात्मक विन्यास से आती है, लागू सीलेंट से नहीं। स्टैंडिंग सीम पैनल पूरी लंबाई के पूर्व-लागू सीलेंट और लॉक किए गए सीम का उपयोग करते हैं, जिससे सतह पर कोई कील छेद या रिसाव बिंदु नहीं रह जाता है। निरंतर वेल्डेड स्टेनलेस स्टील दृष्टिकोण पूर्ण लंबाई वेल्डिंग के माध्यम से एक अखंड सतह बनाता है, जिससे पानी प्रतिरोध में और सुधार होता है। छत की जल निकासी का न्यूनतम ढलान 5% रखने की सलाह दी जाती है। गर्त प्रोफ़ाइल एक प्राकृतिक जल निकासी चैनल के रूप में कार्य करती है, जो पानी को तेजी से बाजों की ओर निर्देशित करती है।
तापमान परिवर्तन के कारण धातु पैनल फैलते और सिकुड़ते हैं। स्टैंडिंग सीम सिस्टम टी-आकार के स्लाइडिंग ब्रैकेट के माध्यम से इस आंदोलन को अवशोषित करते हैं जो पैनलों को छत के ढलान के साथ स्वतंत्र रूप से चलने की अनुमति देते हैं। गुआंगज़ौ बैयुन हवाई अड्डे के टर्मिनल 3 पर, वेल्डेड कनेक्शन थर्मल तनाव को मुक्त करने के लिए अनुप्रस्थ नालीदार प्रोफ़ाइल के साथ मिलकर काम करते हैं। दोनों विधियां उस क्षति को रोकती हैं जो अन्यथा प्रतिबंधित थर्मल मूवमेंट के परिणामस्वरूप होती।
ग्रेटर बे एरिया कल्चरल एंड स्पोर्ट्स सेंटर ने वॉटरप्रूफिंग झिल्ली के नीचे सभी छत परतों के लिए एक मॉड्यूलर निर्माण रणनीति लागू की। श्रमिकों ने 78,000 वर्ग मीटर की छत को 878 स्वतंत्र मॉड्यूलों में विभाजित किया, प्रत्येक मॉड्यूल को जमीनी स्तर पर इकट्ठा और वेल्ड किया, फिर पूरी इकाइयों को जगह पर फहराया। इस दृष्टिकोण ने स्थापना दक्षता को 30% तक बढ़ा दिया और सामग्री अपशिष्ट को लगभग 2% तक रोक दिया।
एकल-वक्रता, दोहरी-वक्रता और गोलाकार वास्तुशिल्प सतहों से मेल खाने के लिए छत के पैनल सीधे, घुमावदार या पंखे के आकार में तैयार किए जा सकते हैं। अंजी, झेजियांग में "टू माउंटेन्स" फ्यूचर साइंस एंड टेक्नोलॉजी सिटी के सांस्कृतिक और कला केंद्र में, धातु की छत बारह विशाल बांस के पत्तों की आकृतियाँ बनाती है। निर्माण सहनशीलता को स्वीकार्य सीमा के भीतर रखने के लिए बीआईएम मॉडलिंग और 3डी स्कैनिंग लागू की गई थी।
लगातार वेल्डेड स्टेनलेस स्टील प्रणाली उच्चतम पवन प्रतिरोध प्रदान करती है और इसे अक्सर तूफान-प्रवण क्षेत्रों के लिए निर्दिष्ट किया जाता है। जब पवन उत्थान गणना के अनुसार सीम और क्लिप विवरण को मजबूत किया जाता है तो स्टैंडिंग सीम सिस्टम एक व्यवहार्य विकल्प बना रहता है।
स्टैंडिंग सीम सिस्टम स्लाइडिंग क्लिप का उपयोग करते हैं जो ढलान के साथ आवाजाही की अनुमति देते हैं। वेल्डेड सिस्टम में अनुप्रस्थ गलियारे या विस्तार जोड़ शामिल हो सकते हैं। उपयुक्त विधि छत की ज्यामिति और अपेक्षित तापमान सीमा पर निर्भर करती है।
निरीक्षण दिनचर्या में फास्टनर की जकड़न, पैनल की स्थिति, जल निकासी पथ की रुकावटें और प्रवेश पर सीलेंट की अखंडता को शामिल किया जाना चाहिए। स्टैंडिंग सीम सिस्टम को आम तौर पर कम रखरखाव की आवश्यकता होती है क्योंकि कोई भी फास्टनर उजागर नहीं होता है।
यदि संरचना अतिरिक्त भार उठा सकती है और मौजूदा सतह उपयुक्त है, तो कभी-कभी मौजूदा छत के ऊपर एक नई धातु की छत स्थापित की जा सकती है। एक स्ट्रक्चरल इंजीनियर को कोई भी निर्णय लेने से पहले मौजूदा स्थितियों का आकलन करना चाहिए।
आपूर्तिकर्ताओं को बेस मेटल, कोटिंग मोटाई रिकॉर्ड और पैनल आयामी रिपोर्ट के लिए मिल परीक्षण प्रमाणपत्र प्रदान करना चाहिए। विशिष्ट पवन भार मानदंड वाली परियोजनाओं को आपूर्ति किए जा रहे सटीक सिस्टम कॉन्फ़िगरेशन के लिए पवन उत्थान परीक्षण डेटा का अनुरोध करना चाहिए। स्थापना से पहले साइट प्राप्त जांच को सामग्री ग्रेड, पैनल की लंबाई और सतह की स्थिति को सत्यापित करना चाहिए।
