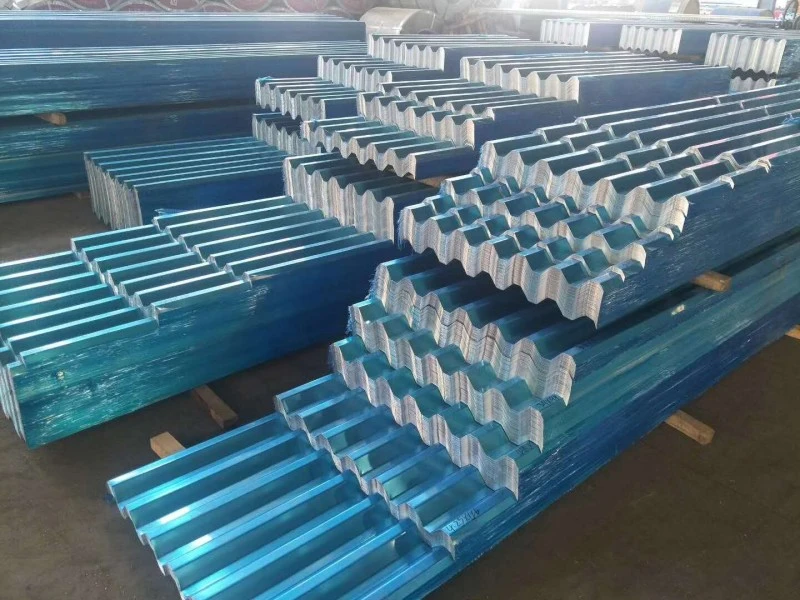

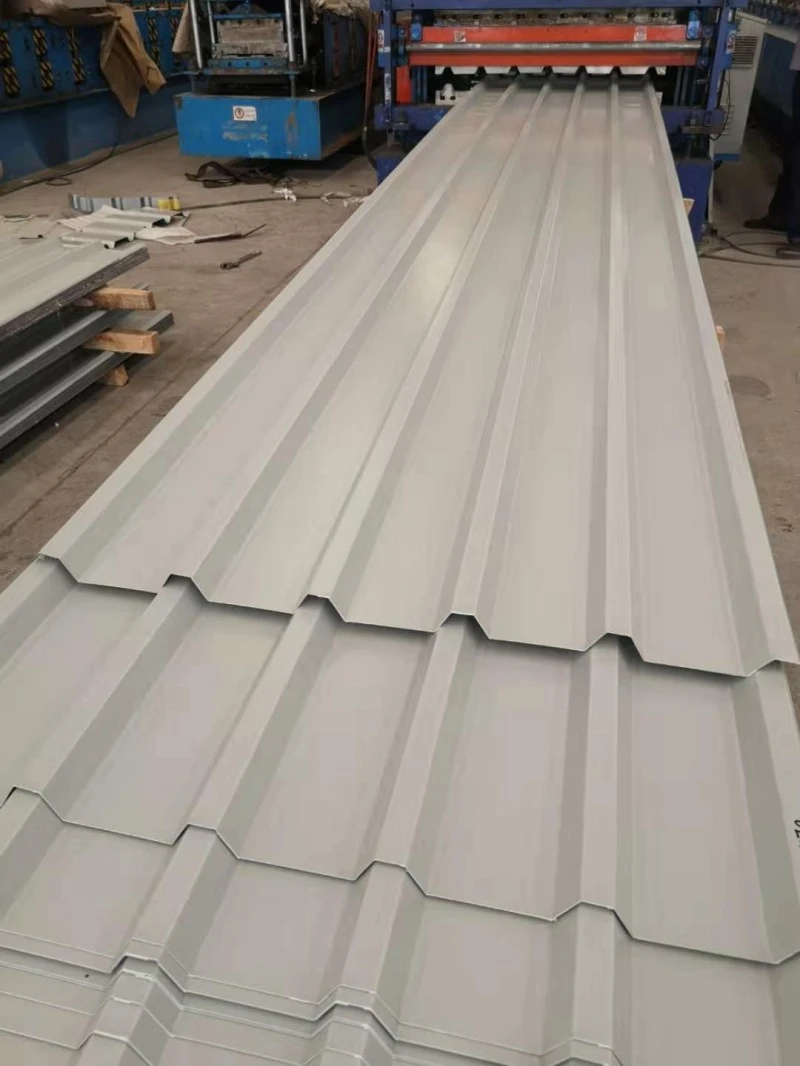

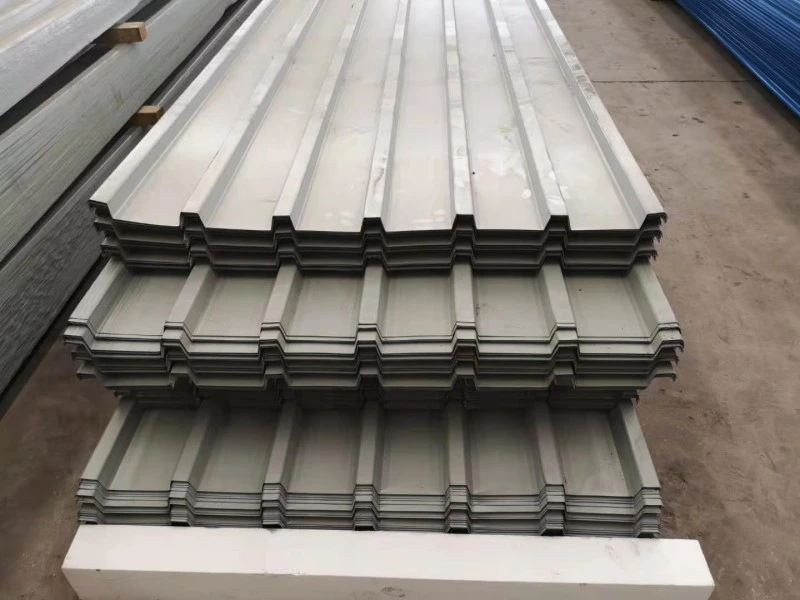

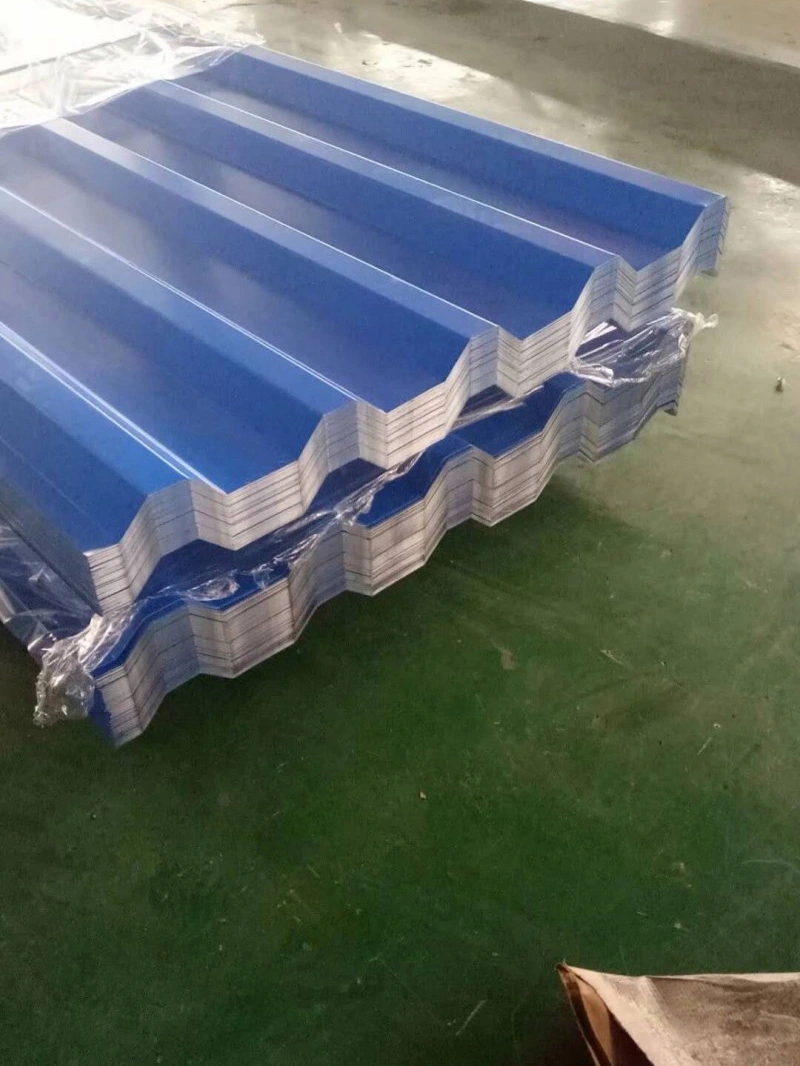

रंग-लेपित स्टील छत शीट

प्री-पेंटेड स्टील कॉइल से बनी रंग-लेपित स्टील रूफिंग शीट को कोल्ड रोल द्वारा नालीदार प्रोफ़ाइल में आकार दिया जाता है। प्रत्येक शीट में एक स्टील कोर, दोनों तरफ एक धातु कोटिंग और एक ठीक की गई कार्बनिक फिनिश होती है। आधार धातु आमतौर पर Q235B या DX51D है, और सुरक्षात्मक धातु परत 40 ग्राम/वर्ग मीटर से 275 ग्राम/वर्ग मीटर प्रति पक्ष तक कोटिंग वजन के साथ जस्ता या एल्यूमीनियम-जस्ता हो सकती है। पेंट सिस्टम में आम तौर पर कम से कम 20 माइक्रोन का प्राइमर और पॉलिएस्टर टॉपकोट शामिल होता है, जबकि पीवीडीएफ मजबूत यूवी जोखिम या नमक स्प्रे वाली साइटों के लिए आरक्षित है। SENBO कॉइल की मोटाई और कोटिंग वजन पर आने वाली जांच करता है, और उत्पादन के दौरान रिब ज्यामिति और प्रभावी चौड़ाई को सत्यापित करने के लिए रोल बनाने वाली लाइनें सेट की जाती हैं।

सामान्य प्रोफ़ाइल और आयाम

• YX35-125-750:पसलियों की ऊंचाई 35 मिमी, पसलियों के बीच की दूरी 125 मिमी, प्रभावी चौड़ाई 750 मिमी।
• YX25-210-840:पसलियों की ऊंचाई 25 मिमी, पसलियों के बीच की दूरी 210 मिमी, प्रभावी चौड़ाई 840 मिमी।
• YX15-225-900:पसलियों की ऊंचाई 15 मिमी, पसलियों के बीच की दूरी 225 मिमी, प्रभावी चौड़ाई 900 मिमी।

शीट की लंबाई को ऑर्डर के अनुसार काटा जाता है, और जब परिवहन अनुमति देता है तो निरंतर लंबाई संभव है। प्रोफ़ाइल का चुनाव विस्तार क्षमता, जल निकासी व्यवहार और उपस्थिति को प्रभावित करता है।

पैरामीटर तालिका

परीक्षण डेटा और परियोजना प्रतिक्रिया

यांत्रिक व्यवहार

सब्सट्रेट को कम से कम 270 एमपीए की तन्य शक्ति दिखानी चाहिए। YX35-125-750 के लिए, संपीड़न शक्ति लगभग 200 एमपीए है, जो गैर-लोड-असर और माध्यमिक संरचनात्मक लिफाफे के लिए पर्याप्त है। मोटाई भिन्नता को ±0.02 मिमी तक नियंत्रित किया जाता है, और तैयार छत पर पानी जमा होने से बचने के लिए समतलता 3 मिमी प्रति मीटर तक सीमित है।

आसंजन और संक्षारण प्रतिरोध

क्रॉस-कट परीक्षण के लिए आवश्यक है कि कोटिंग पृथक्करण क्षेत्र 5% या उससे कम रहे। नमक स्प्रे प्रदर्शन को आम तौर पर मानक सामग्री के लिए 500 घंटों के बाद कोई लाल जंग नहीं होने के रूप में निर्दिष्ट किया जाता है। उच्च जस्ता कोटिंग वजन इस परिणाम में सुधार करता है। वास्तविक आवश्यकता का मिलान परियोजना स्थान और वायुमंडलीय संक्षारण श्रेणी से किया जाना चाहिए।

पानी की निकासी

नालीदार आकार बारिश के पानी को कुंडों से होते हुए छतों तक पहुंचाता है। ओवरलैप जोड़ों को वॉटरप्रूफ वॉशर और सीलेंट से सील कर दिया जाता है। न्यूनतम 5% ढलान की अनुशंसा की जाती है। शहतीर का सही संरेखण और फास्टनर प्लेसमेंट तालाब और रिसाव को रोकने में मदद करता है।

थर्मल प्रदर्शन उदाहरण

शंघाई के चोंगमिंग जिले में एक पायलट प्रोजेक्ट के तहत मौजूदा रंगीन स्टील की छत पर हीट-इंसुलेटिंग कोटिंग लागू की गई। उपचार के बाद, सतह का तापमान 63°C से घटकर 33°C हो गया, और इनडोर तापमान लगभग 8°C गिर गया। जबकि इन्सुलेशन कोटिंग ने मुख्य लाभ प्रदान किया, मामला दिखाता है कि ऊर्जा बचत के लिए धातु शीट को अतिरिक्त सतह उपचार के साथ कैसे जोड़ा जा सकता है।

स्थापना गति

फैक्ट्री-निर्मित शीट को साइट पर तुरंत स्थापित किया जा सकता है। रोल बनाने से दैनिक उत्पादन 3,000 मीटर तक पहुंच सकता है। जब इसे स्टील फ्रेम के साथ जोड़ा जाता है, तो चंदवा और गोदाम की छतें कम समय में पूरी की जा सकती हैं। लंबी चादरें अंतिम अंतराल की संख्या को कम करती हैं, जिससे संभावित रिसाव बिंदु भी कम हो जाते हैं।

डिज़ाइन और स्थापना नोट्स

• स्थापना से पहले कॉइल और शीट को सूखा रखें। बाहरी भंडारण के लिए संक्षेपण को रोकने के लिए ग्राउंड क्लीयरेंस और एक सांस लेने योग्य कवर की आवश्यकता होती है।
• ऐसे काटने वाले उपकरणों का उपयोग करें जो अधिक गर्मी पैदा न करें। अपघर्षक डिस्क की तुलना में कैंची और निबलर को प्राथमिकता दी जाती है।
• कटे हुए किनारों और खरोंचों को संगत मरम्मत पेंट से तुरंत छूएं।
• गैल्वेनिक जंग को कम करने के लिए ऐसे फास्टनरों और वॉशर का चयन करें जो कोटिंग के अनुकूल हों।
• निर्दिष्ट साइड लैप और एंड लैप विवरण का पालन करें। तेज़ हवा वाले क्षेत्रों में, किनारों और चोटियों के पास फास्टनर घनत्व बढ़ाएँ।
• चादरें रखने से पहले शहतीर की दूरी और संरेखण की जाँच करें। गलत संरेखित शहतीर दृश्यमान लहर पैदा कर सकता है और पसलियों पर दबाव डाल सकता है।

परियोजनाओं से प्रश्न

वॉटरप्रूफिंग झिल्ली के बिना छत के लिए किस ढलान की आवश्यकता है?

5% या अधिक की ढलान एकल-त्वचा प्रोफाइल के लिए विशिष्ट है। विशेष मामलों में निचली ढलानों का उपयोग किया जा सकता है, लेकिन अतिरिक्त सीलिंग और जल निकासी उपायों को परियोजना इंजीनियर द्वारा डिजाइन और समीक्षा की जानी चाहिए।

मैं जिंक कोटिंग वजन कैसे चुनूं?

साइट की वायुमंडलीय संक्षारणता श्रेणी का मूल्यांकन पहले किया जाना चाहिए। हल्के ग्रामीण क्षेत्र 40 ग्राम/वर्ग मीटर से 90 ग्राम/वर्ग मीटर तक ठीक हो सकते हैं। तटीय या औद्योगिक क्षेत्रों में अक्सर 150 ग्राम/वर्ग मीटर या उससे अधिक, या समकक्ष प्रदर्शन के साथ एल्यूमीनियम-जस्ता कोटिंग की आवश्यकता होती है।

क्या घुमावदार छतों पर चादरें लगाई जा सकती हैं?

कुछ प्रोफ़ाइलों को बड़े दायरे में घुमाया जा सकता है। न्यूनतम त्रिज्या पसली की ऊंचाई, शीट की मोटाई और कोटिंग लचीलेपन पर निर्भर करती है। ऑर्डर देने से पहले निर्माता को फॉर्मिंग सीमा की पुष्टि करनी चाहिए।

बैचों के बीच रंग भिन्नता का क्या कारण है?

जब कॉइल अलग-अलग प्रोडक्शन रन से आते हैं तो रंग में भिन्नता हो सकती है। एक बड़ी छत या दीवार के लिए, एक ही सतह के लिए सभी सामग्री को एक कॉइल बैच से ऑर्डर करना सुरक्षित है। जब यह संभव न हो, तो रंग रीडिंग का अनुरोध करें और एक सहनशीलता सेट करें, जैसे कि ΔE ≤ 1.5।

खरीद और निरीक्षण चेकलिस्ट

• उत्पादन से पहले मिल प्रमाणपत्र पर सब्सट्रेट ग्रेड और कोटिंग वजन की पुष्टि करें।
• वास्तविक पेंट रंग के नमूने का अनुरोध करें और कुंडल काटने से पहले इसे अनुमोदित करें।
• प्राप्त करते समय शीट की मोटाई, रिब की ऊंचाई और प्रभावी चौड़ाई की जांच करें। सहनशीलता से बाहर की सामग्री को अस्वीकार करें।
• खरोंच, कुंडल टूटने या असमान रंग के लिए कोटिंग का निरीक्षण करें। मामूली क्षति की मरम्मत की जा सकती है, लेकिन क्षति के बड़े क्षेत्रों को बदला जाना चाहिए।
• यदि छत को एक विशिष्ट पवन उत्थान रेटिंग को पूरा करना होगा, तो चयनित प्रोफ़ाइल और फास्टनर लेआउट के लिए परीक्षण डेटा या गणना का अनुरोध करें।
• उन परियोजनाओं के लिए जहां अग्नि प्रदर्शन एक चिंता का विषय है, याद रखें कि एक एकल धातु शीट गैर-दहनशील है, लेकिन पूरी छत की असेंबली में दहनशील इन्सुलेशन या अंडरलेमेंट शामिल हो सकता है जिसका मूल्यांकन अलग से किया जाना चाहिए।
