धातु की छत शीट

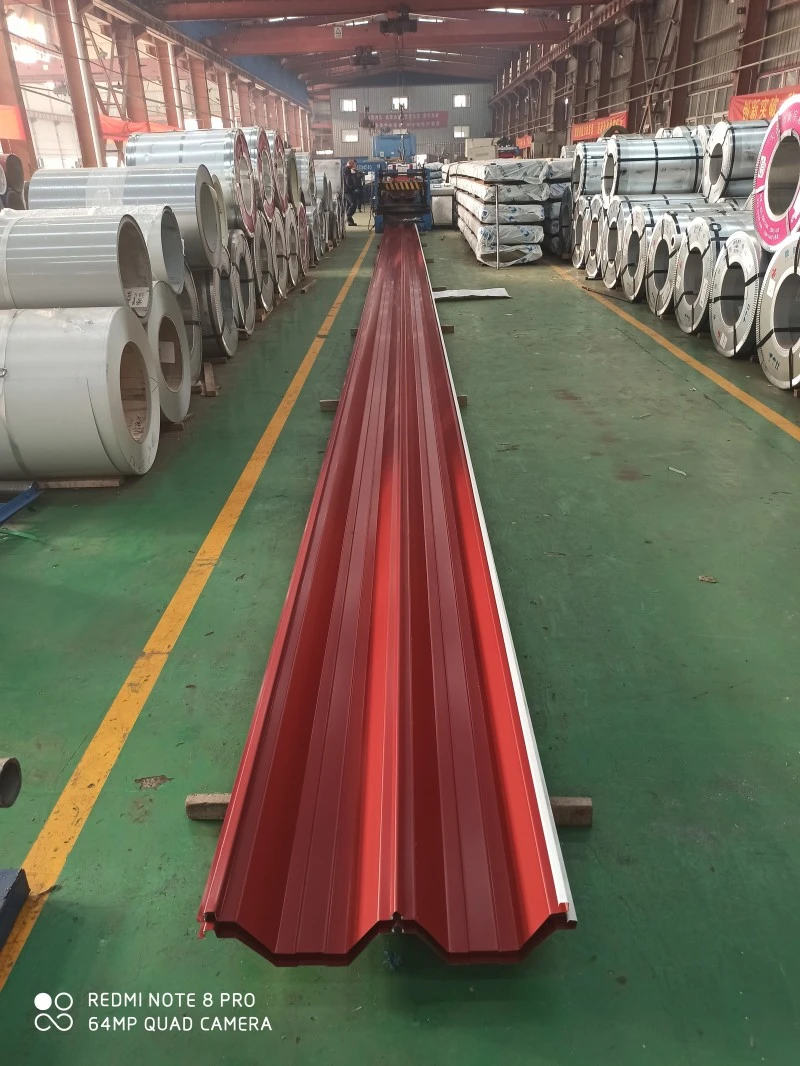

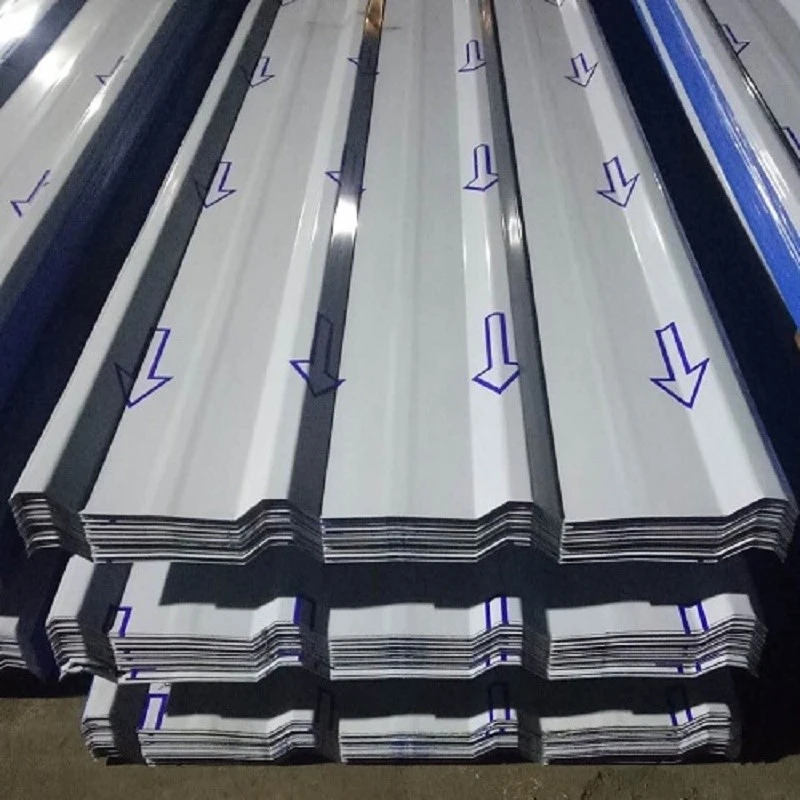

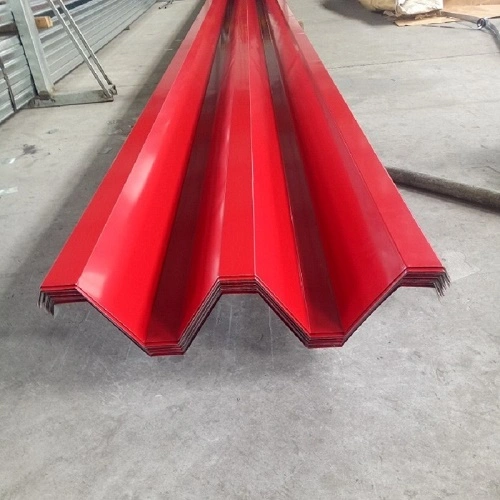

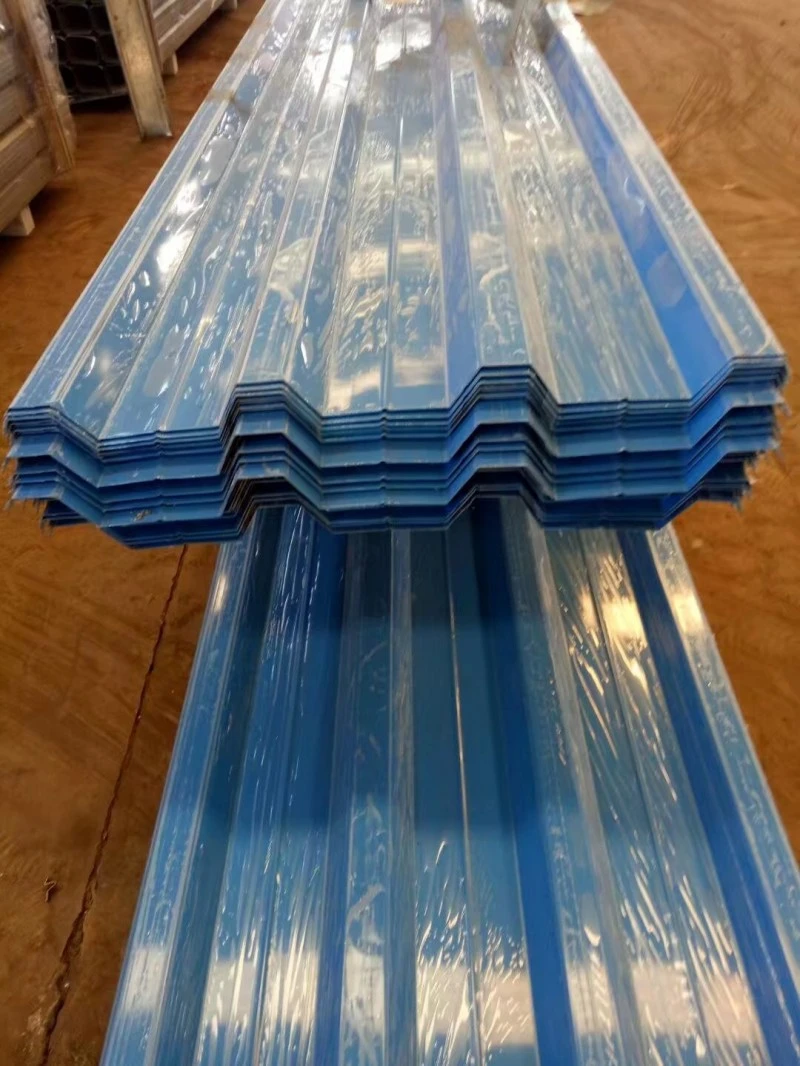

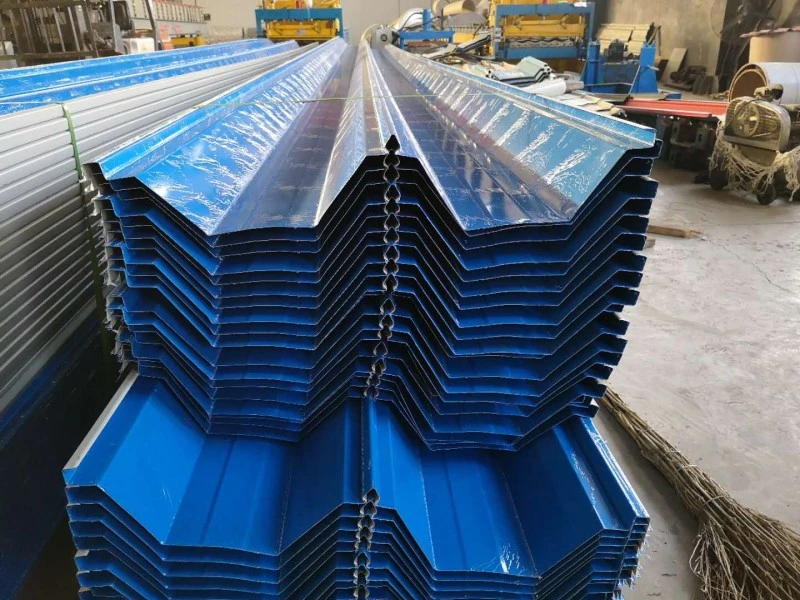

धातु की छत की शीट को स्टील या मिश्र धातु के कॉइल से नालीदार प्रोफाइल में रोल किया जाता है जिसका उपयोग छत और दीवार पर चढ़ने के लिए किया जाता है। कॉइल सामग्री में हॉट-डिप गैल्वेनाइज्ड स्टील, अल-जेडएन लेपित स्टील, प्री-पेंटेड स्टील, एल्यूमीनियम-मैग्नीशियम-मैंगनीज मिश्र धातु और स्टेनलेस स्टील शामिल हैं। नालीदार प्रोफ़ाइल पसली की दिशा में झुकने की कठोरता को बढ़ाती है, जिससे 0.5 मिमी से 1.5 मिमी तक की पतली चादरें छत का भार उठाने में सक्षम होती हैं। SENBO इन पैनलों को सामग्री प्रमाणपत्र और प्रोफ़ाइल निरीक्षण रिकॉर्ड के साथ आपूर्ति करता है, और उत्पादन प्रक्रिया में रिब ज्यामिति, शीट की मोटाई और कोटिंग की स्थिति पर नियमित जांच शामिल है।

आधार सामग्री विकल्प

• हॉट-डिप गैल्वेनाइज्ड स्टील:40 ग्राम/वर्ग मीटर से 275 ग्राम/वर्ग मीटर तक दो तरफा जस्ता कोटिंग के साथ DX51D+Z जैसे ग्रेड।
• अल-Zn लेपित स्टील:मध्यम से गंभीर वातावरण में बेहतर संक्षारण प्रतिरोध के लिए AZ150 कोटिंग।
• पूर्व-पेंटेड स्टील:रंग और मौसम प्रतिरोध के लिए पॉलिएस्टर या पीवीडीएफ कोटिंग के साथ उपलब्ध है।
• एल्यूमीनियम-मैग्नीशियम-मैंगनीज मिश्र धातु:50 वर्ष से अधिक सेवा जीवन और स्टील की तुलना में कम वजन के साथ AA3004 ग्रेड।
• स्टेनलेस स्टील:445J2 जैसे फेरिटिक ग्रेड का उपयोग वहां किया जाता है जहां उच्च वायु प्रतिरोध और संक्षारण प्रदर्शन की आवश्यकता होती है।

सिस्टम निर्माण

एक पूर्ण धातु छत प्रणाली आम तौर पर कई परतों का उपयोग करती है। स्टेनलेस स्टील बाहरी शीट के साथ एक हवाई अड्डे के टर्मिनल की छत में नीचे से ऊपर तक शामिल हो सकते हैं: गैल्वनाइज्ड प्राथमिक पुर्लिन, एक छिद्रित अल-जेडएन लेपित बेस शीट, एक वाष्प नियंत्रण परत, ध्वनि-अवशोषित रॉक ऊन, गैल्वनाइज्ड माध्यमिक पुर्लिन, थर्मल इन्सुलेशन रॉक ऊन, एक गैल्वनाइज्ड स्टील शीट, एक टीपीओ वॉटरप्रूफिंग झिल्ली, स्टेनलेस स्टील फिक्सिंग ब्रैकेट, ध्वनिक फोम, स्टेनलेस स्टील छत पैनल, और एक स्टेनलेस स्टील कैप। यह असेंबली संरचनात्मक समर्थन, थर्मल नियंत्रण, वायु और वाष्प प्रबंधन, ध्वनिक प्रदर्शन और मौसम सुरक्षा को जोड़ती है।

कनेक्शन के तरीके

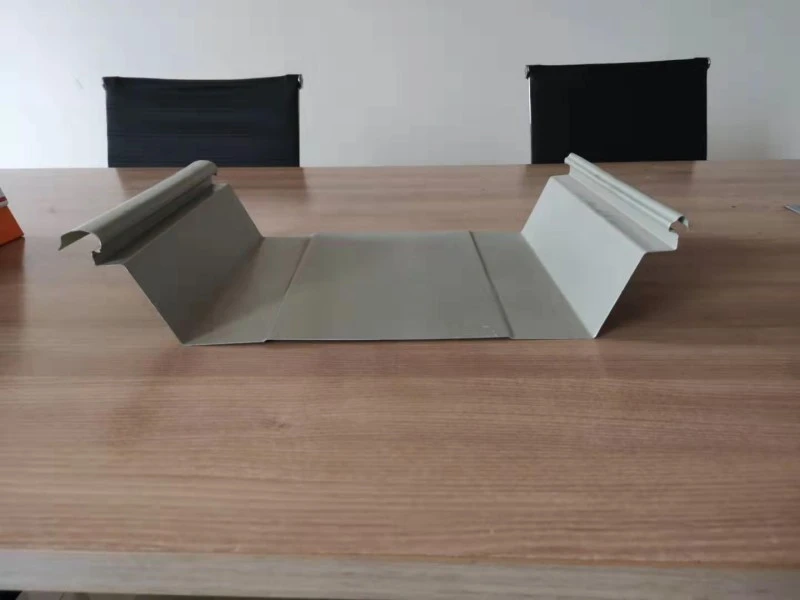

• स्टैंडिंग सीम इंटरलॉकिंग:पैनल के किनारों को यांत्रिक रूप से सीवन किया जाता है, अक्सर सीलेंट को सीवन में पहले से लगाया जाता है।
• सतत वेल्डिंग:वेल्डिंग द्वारा स्टेनलेस स्टील पैनलों को पूरी सीम लंबाई के साथ जोड़ा जाता है।
• लैप्ड बन्धन:ओवरलैपिंग पैनल खुले फास्टनरों से सुरक्षित होते हैं, जिनका उपयोग मुख्य रूप से माध्यमिक या कम-ढलान अनुप्रयोगों के लिए किया जाता है।

तकनीकी निर्देश

पूर्ण परियोजनाओं से प्रदर्शन सत्यापन

1. पवन उत्थान क्षमता

गुआंगज़ौ बाईयुन अंतर्राष्ट्रीय हवाई अड्डे के टर्मिनल 3 पर लगातार वेल्डेड स्टेनलेस स्टील की छत का पवन सुरंग और स्थैतिक उत्थान परीक्षण किया गया। दर्ज की गई क्षमता 18.2 केपीए थी, जो श्रेणी 17 के तूफान से मेल खाती है। तुलना के लिए, पारंपरिक एल्यूमीनियम-मैग्नीशियम-मैंगनीज खड़ी सीम छतें आमतौर पर श्रेणी 12 स्थितियों का विरोध करती हैं। ग्रेटर बे एरिया कल्चरल एंड स्पोर्ट्स सेंटर स्टेडियम एक एम्बेडेड लगातार वेल्डेड स्टेनलेस स्टील छत प्रणाली का उपयोग करता है और प्रयोगशाला परीक्षणों में 21 केपीए तक पहुंच गया। निरंतर वेल्डिंग दृष्टिकोण इंटरलॉकिंग सीम को एक कमजोर बिंदु के रूप में समाप्त करता है और समग्र उत्थान प्रतिरोध में सुधार करता है।

2. वॉटरप्रूफिंग और एयरटाइटनेस

स्टैंडिंग सीम सिस्टम, जोड़ में पहले से लगाए गए सीलेंट के साथ यांत्रिक रूप से लॉक किए गए सीम के माध्यम से मौसम की जकड़न को प्राप्त करते हैं। वेल्डेड स्टेनलेस स्टील सिस्टम सीम ओपनिंग के बिना एक सतत सतह बनाने के लिए पूर्ण लंबाई वेल्डिंग का उपयोग करते हैं। ग्रेटर बे एरिया सांस्कृतिक और खेल केंद्र में, जल निकासी डिजाइन में अनुकूलित गटर और पानी बनाए रखने वाली दीवारें शामिल थीं। वॉटरप्रूफिंग परत के माध्यम से फास्टनर के प्रवेश से बचने के लिए धातु की सतह के नीचे एक डबल-लेयर लचीली झिल्ली का उपयोग किया गया था।

3. थर्मल मूवमेंट प्रबंधन

छत के लंबे रन में थर्मल विस्तार और संकुचन को समायोजित किया जाना चाहिए। गुआंगज़ौ बैयुन हवाई अड्डे के टर्मिनल 3 पर, वेल्डेड कनेक्शन थर्मल तनाव को अवशोषित करने के लिए पैनल प्रोफाइल में अनुप्रस्थ गलियारों के साथ मिलकर काम करते हैं। यह दृष्टिकोण समय के साथ छत की संरचनात्मक अखंडता को बनाए रखने में मदद करता है और निश्चित बिंदुओं पर थकान से टूटने के जोखिम को कम करता है।

4. निर्माण दक्षता

ग्रेटर बे एरिया कल्चरल एंड स्पोर्ट्स सेंटर ने वॉटरप्रूफिंग झिल्ली के नीचे छत की संरचना के लिए एक मॉड्यूलर रणनीति का उपयोग किया। 78,000 वर्ग मीटर की छत को 878 मॉड्यूल में विभाजित किया गया था, जिन्हें जमीन पर इकट्ठा किया गया और वेल्ड किया गया और फिर स्थिति में फहराया गया। इस पद्धति ने स्थापना दक्षता में 30% की वृद्धि की और सामग्री अपशिष्ट को 2% के करीब रखा, विशेष रूप से जटिल घुमावदार छत ज्यामिति के लिए फायदेमंद।

डिज़ाइन और स्थापना नोट्स

• पैनल लगाने से पहले संरेखण, रिक्ति और भार क्षमता के लिए सहायक शहतीर प्रणाली को सत्यापित करें।
• उत्थापन के दौरान पैनल विरूपण से बचने के लिए किनारे की सुरक्षा के साथ उठाने वाली पट्टियों का उपयोग करें।
• स्टैंडिंग सीम सिस्टम के लिए, अंतिम यांत्रिक सीमिंग से पहले सीम जुड़ाव और क्लिप संरेखण की पुष्टि करें।
• वेल्डेड सिस्टम के लिए, कार्य क्षेत्र को साफ और सूखा रखें, और स्टेनलेस स्टील के लिए योग्य वेल्डिंग प्रक्रियाओं का पालन करें।
• पूरी हो चुकी छत की सतहों को निर्माण यातायात और गिरने वाले मलबे से बचाएं; प्रमुख मौसम घटनाओं के बाद निरीक्षण का कार्यक्रम निर्धारित करें।
• छत को सील करने के बाद फ़ील्ड संशोधनों से बचने के लिए पैनल स्थापना से पहले छत के प्रवेश और किनारे के विवरण का समन्वय करें।

गुणवत्ता नियंत्रण और दस्तावेज़ीकरण

आपूर्तिकर्ताओं को आधार धातु, कोटिंग मोटाई रिपोर्ट और पैनल प्रोफ़ाइल आयामी जांच के लिए मिल परीक्षण प्रमाणपत्र प्रदान करना चाहिए। विशिष्ट पवन भार आवश्यकताओं वाली परियोजनाओं के लिए, सटीक सिस्टम कॉन्फ़िगरेशन के लिए पवन उत्थान परीक्षण रिपोर्ट उपलब्ध होनी चाहिए। स्थापना शुरू होने से पहले साइट पर प्राप्त निरीक्षणों को सामग्री ग्रेड, पैनल की लंबाई, रिब प्रोफाइल और सतह की स्थिति को सत्यापित करना चाहिए।

चयन संबंधी विचार

• छत प्रणाली के प्रकार का चयन करने से पहले भवन के स्थान का मूल्यांकन करें और हवा की गति को डिज़ाइन करें।
• पानी की प्रभावी निकासी सुनिश्चित करने और तालाब बनने से बचने के लिए छत के ढलान और जल निकासी लेआउट की पुष्टि करें।
• आधार सामग्री और कोटिंग चुनते समय, नमक स्प्रे, औद्योगिक प्रदूषक और यूवी स्तर सहित पर्यावरणीय जोखिम पर विचार करें।
• जटिल ज्यामिति के लिए, पैनल निर्माण सीमा और मॉड्यूलर निर्माण विकल्पों की समीक्षा करने के लिए छत प्रणाली आपूर्तिकर्ता को जल्दी से शामिल करें।
• डिज़ाइन चरण के दौरान रखरखाव पहुंच और भविष्य की छत उपकरण आवश्यकताओं की समीक्षा करें।

अक्सर पूछे जाने वाले प्रश्न

तेज़ हवा वाले तटीय स्थानों के लिए कौन सी कनेक्शन विधि सबसे विश्वसनीय है?

स्टेनलेस स्टील पैनलों की निरंतर वेल्डिंग उच्चतम मापा पवन उत्थान प्रतिरोध प्रदान करती है और इसे अक्सर तूफान-प्रवण क्षेत्रों के लिए निर्दिष्ट किया जाता है। जब पवन सुरंग या उत्थान परीक्षण डेटा के अनुसार सीम और क्लिप विवरण को मजबूत किया जाता है तो स्टैंडिंग सीम सिस्टम भी अच्छा प्रदर्शन कर सकता है।

छत प्रणाली लंबे पैनलों में थर्मल मूवमेंट को कैसे संभालती है?

स्टैंडिंग सीम सिस्टम स्लाइडिंग क्लिप का उपयोग करते हैं जो छत के ढलान के साथ आवाजाही की अनुमति देते हैं। वेल्डेड सिस्टम में अनुप्रस्थ गलियारे या विस्तार जोड़ शामिल हो सकते हैं। भवन की ज्यामिति और तापमान सीमा के आधार पर छत प्रणाली डिजाइनर द्वारा विशिष्ट विधि की पुष्टि की जानी चाहिए।

धातु की छत के लिए सामान्य रखरखाव की आवश्यकता क्या है?

समय-समय पर निरीक्षण में ढीले फास्टनरों, क्षतिग्रस्त पैनलों, अवरुद्ध जल निकासी पथ और प्रवेश पर सीलेंट की स्थिति की जांच की जानी चाहिए। स्टैंडिंग सीम और वेल्डेड सिस्टम को आम तौर पर एक्सपोज़्ड-फ़ास्टनर छतों की तुलना में कम रखरखाव की आवश्यकता होती है क्योंकि फास्टनर सीधे मौसम के संपर्क में नहीं आते हैं।

क्या मौजूदा छत के ऊपर धातु की छत लगाई जा सकती है?

कुछ मामलों में, मौजूदा छत के ऊपर एक नई धातु की छत रखी जा सकती है यदि संरचना अतिरिक्त भार का समर्थन कर सकती है और मौजूदा सतह संगत है। एक संरचनात्मक इंजीनियर को मौजूदा स्थितियों का मूल्यांकन करना चाहिए और पुष्टि करनी चाहिए कि अनुलग्नक विवरण उपयुक्त हैं।
