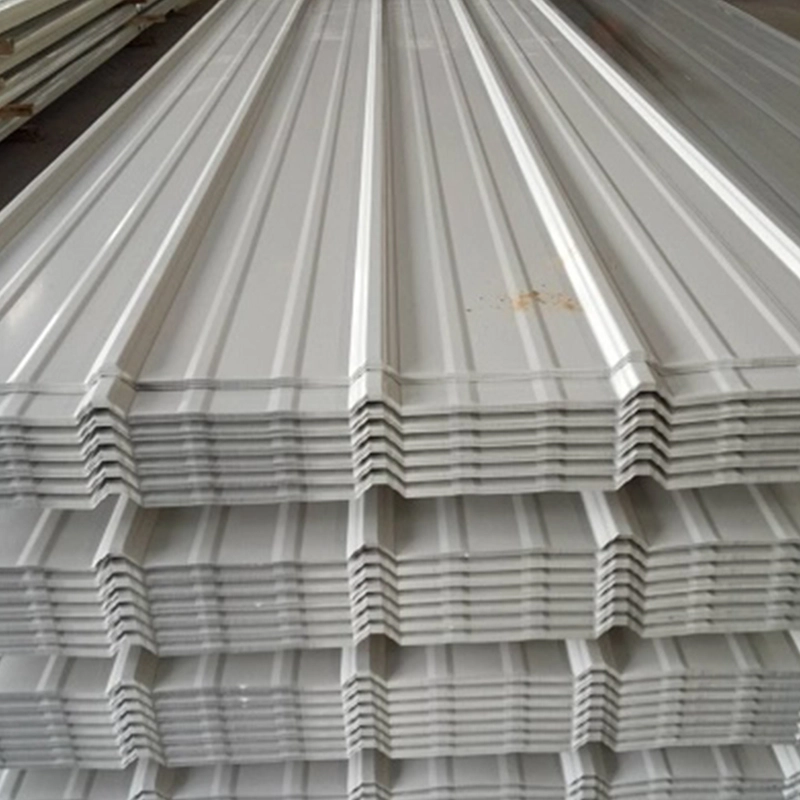

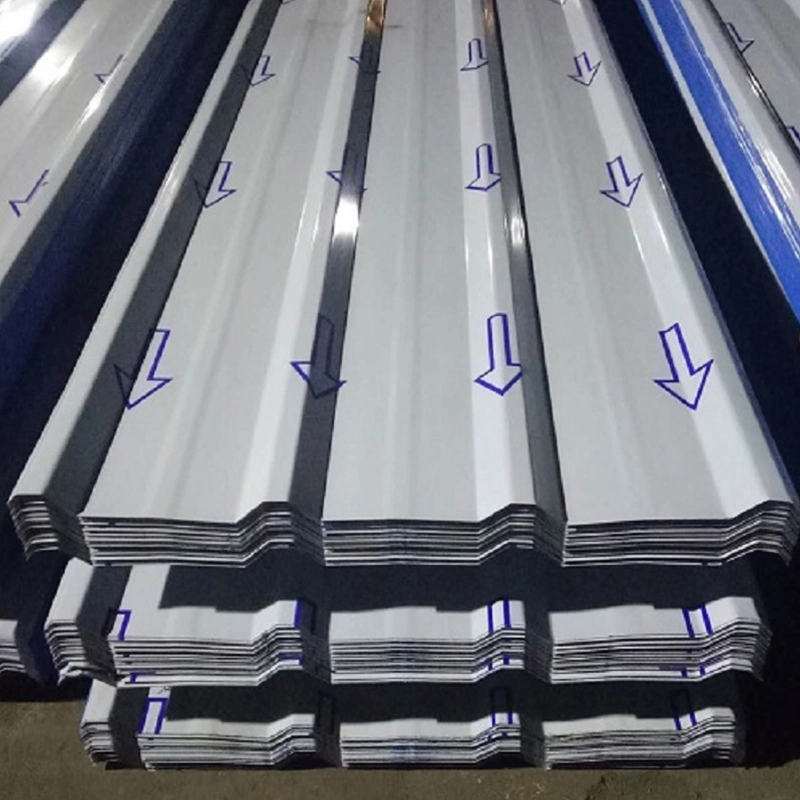

धातु प्रोफ़ाइल शीट

मेटल प्रोफाइल शीट, जिसे नालीदार धातु पैनल भी कहा जाता है, परिवेश के तापमान पर नालीदार क्रॉस-सेक्शन में पतली स्टील या एल्यूमीनियम मिश्र धातु का तार बनाकर रोल द्वारा निर्मित की जाती है। आधार सामग्री का चयन परियोजना परिवेश और लोड आवश्यकताओं के अनुसार किया जाता है। SENBO मल्टी-रोल निरंतर बनाने वाली लाइनों का संचालन करता है और उत्पादन के दौरान रिब की ऊंचाई, शीट की चौड़ाई और प्रोफ़ाइल ज्यामिति पर आयामी जांच करता है। कंपनी आधार धातु की मोटाई और कोटिंग वजन के लिए आने वाले निरीक्षण रिकॉर्ड भी बनाए रखती है।

सब्सट्रेट विकल्प

• जस्ती स्टील शीट:सामान्य निर्माण ग्रेड में Z275 और Z450 शामिल हैं, जिनमें दो तरफा जस्ता कोटिंग वजन क्रमशः 275 ग्राम/वर्ग मीटर और 450 ग्राम/वर्ग मीटर है। प्रति पक्ष न्यूनतम कोटिंग मोटाई लगभग 19 μm है।
• अल-जेडएन मिश्र धातु लेपित स्टील शीट:धातु कोटिंग में लगभग 55% एल्यूमीनियम, 43.5% जस्ता और 1.5% सिलिकॉन होता है। गैल्वेनाइज्ड स्टील की तुलना में संक्षारण प्रतिरोध 3 से 5 गुना है। AZ150 एक व्यापक रूप से उपयोग किया जाने वाला ग्रेड है।

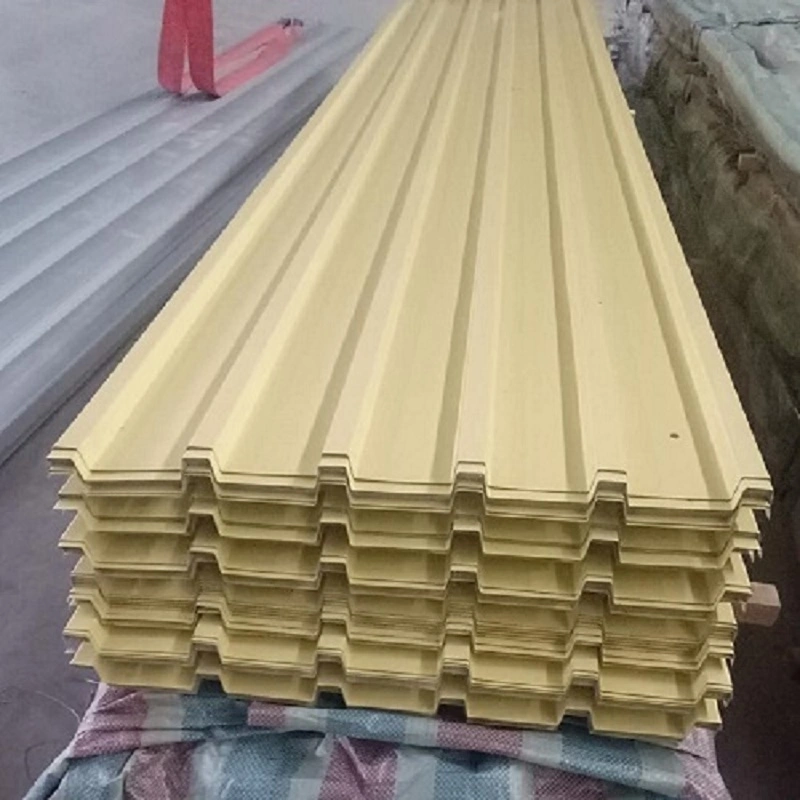

• रंग-लेपित स्टील शीट:प्रीट्रीटमेंट और पॉलिएस्टर, ऐक्रेलिक, या फ़्लोरोकार्बन जैसे कार्बनिक कोटिंग के साथ गैल्वेनाइज्ड या अल-ज़ेडएन सब्सट्रेट का उपयोग करता है। यह विकल्प सजावटी फिनिश के साथ संक्षारण संरक्षण को जोड़ता है।
• एल्यूमीनियम मिश्र धातु शीट:0.6 मिमी से 1.2 मिमी मोटी अर्ध-कठोर एल्यूमीनियम मिश्र धातु शीट अच्छा संक्षारण प्रतिरोध और निर्माण क्षमता प्रदान करती हैं। गैल्वेनिक संक्षारण से बचने के लिए असमान धातुओं के साथ कनेक्शन पर एक इन्सुलेटिंग बाधा की आवश्यकता होती है।

गठन एवं वर्गीकरण

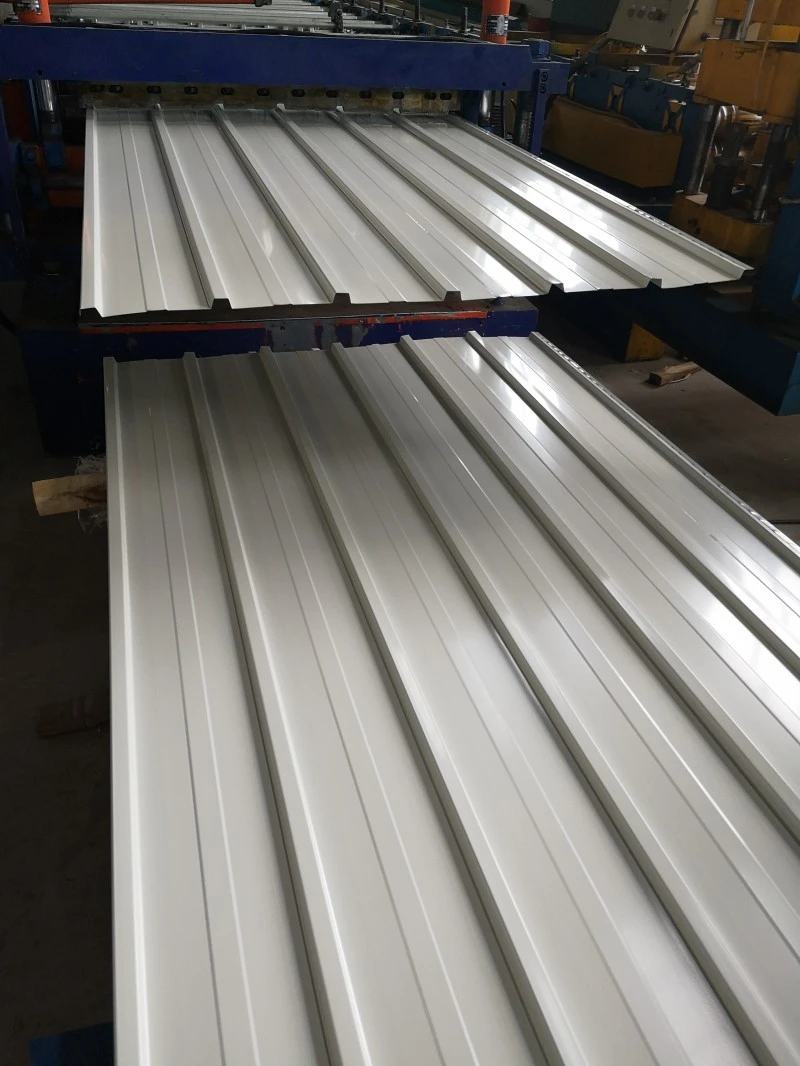

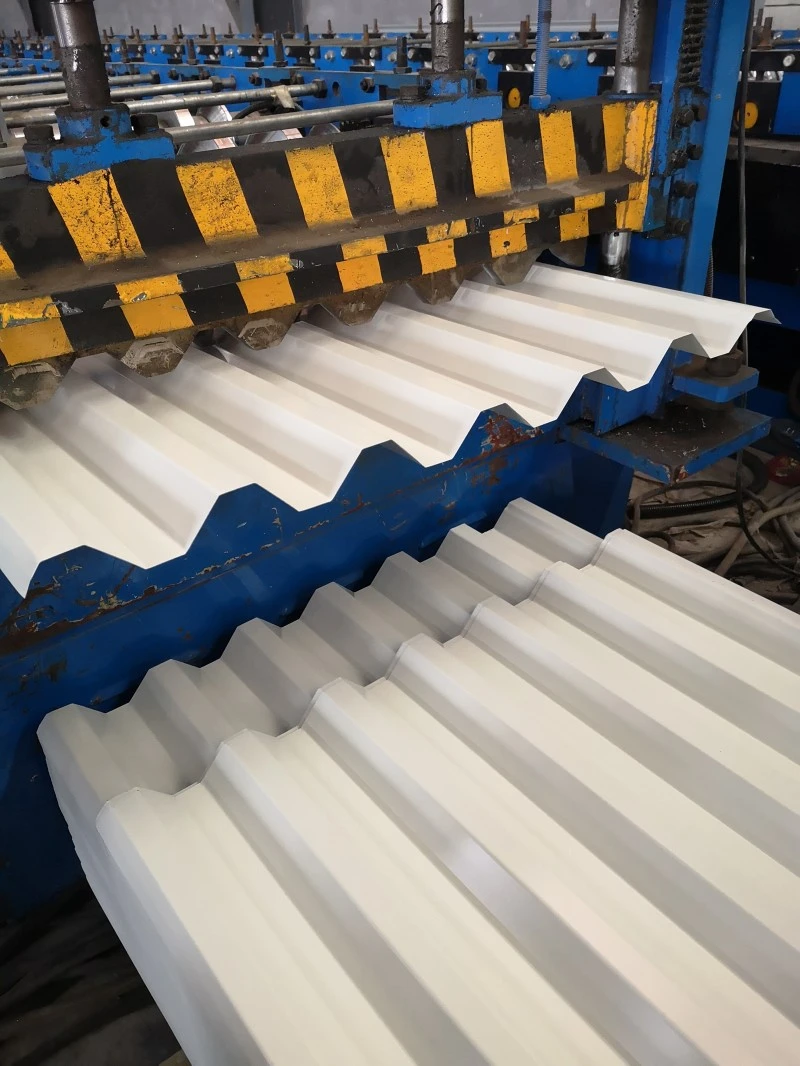

मेटल प्रोफाइल शीट्स निरंतर रोल बनाने वाली लाइनों पर बनाई जाती हैं और कई मीटर से लेकर दसियों मीटर तक की लंबाई में उत्पादित की जा सकती हैं। फैक्टरी प्रीफैब्रिकेशन उच्च आयामी सटीकता प्रदान करता है लेकिन परिवहन लंबाई द्वारा सीमित है। ऑन-साइट निर्माण से शीट की लंबाई परियोजना से मेल खाती है, जिससे अंतिम अंतराल कम हो जाता है और सामग्री और श्रम की बचत होती है। उत्पादों को क्रॉस-सेक्शन द्वारा वी-आकार, यू-आकार, डब्ल्यू-आकार, रिब्ड, कठोर और डोवेटेल-ग्रूव्ड प्रकारों में वर्गीकृत किया जाता है। अनुप्रयोग के अनुसार, इनमें छत पैनल, दीवार पैनल, मिश्रित फर्श डेकिंग और धनुषाकार संरचनात्मक पैनल शामिल हैं।

तकनीकी निर्देश

परियोजना अनुप्रयोग डेटा

1. औद्योगिक भवन और गोदाम

प्रोफाइल धातु की चादरें आमतौर पर अपने कम वजन और पर्याप्त ताकत के कारण औद्योगिक संयंत्रों और गोदामों में छत और दीवार के बाड़ों के लिए उपयोग की जाती हैं। थर्मल इन्सुलेशन के बिना परियोजनाओं के लिए, स्टील की खपत लगभग 5 किग्रा/वर्ग मीटर से 11 किग्रा/वर्ग मीटर है। जून 2020 और जून 2023 के बीच स्थापित पिंगलियांग स्पोर्ट्स पार्क परिसर में धातु की छत में छत की आधार परत के रूप में 0.6 मिमी मोटी अल-जेडएन लेपित प्रोफाइल स्टील शीट का उपयोग किया गया। इस परियोजना को 2024 बिल्डिंग वॉटरप्रूफिंग इंडस्ट्री साइंस एंड टेक्नोलॉजी अवार्ड्स में इंजीनियरिंग टेक्नोलॉजी के लिए सिल्वर अवार्ड मिला, जो एक बड़ी सार्वजनिक सुविधा में स्वीकार्य रूप से प्रदर्शन की गई सामग्री को इंगित करता है।

2. कम्पोजिट फ़्लोर सिस्टम

कंक्रीट के साथ संयुक्त होने पर, प्रोफाइल स्टील शीटिंग स्थायी फॉर्मवर्क और तन्य सुदृढीकरण दोनों के रूप में कार्य करती है। यह दृष्टिकोण पारंपरिक लकड़ी के फॉर्मवर्क और अस्थायी शोरिंग की आवश्यकता को हटा देता है। स्टील और कंक्रीट के बीच के बंधन को बेहतर बनाने के लिए, कतरनी स्टड को शीट में पूर्व-वेल्ड किया जा सकता है, या शीट को द्विदिशात्मक कठोर पसलियों के साथ बनाया जा सकता है। ऊंची इमारतों और बहुमंजिला औद्योगिक संरचनाओं में कंपोजिट फ्लोर सिस्टम का व्यापक रूप से उपयोग किया जाता है।

3. धनुषाकार और घुमावदार संरचनाएँ

मेटल प्रोफाइल शीट को सपाट या घुमावदार पैनल के रूप में बनाया जा सकता है। घुमावदार चादरें धनुषाकार इमारतों को सक्षम बनाती हैं जो बीम, स्लैब और स्तंभ कार्यों को एक ही संरचनात्मक रूप में जोड़ती हैं। छत प्रणालियों को घुमावदार या परिवर्तनीय-खंड पैनलों के रूप में उत्पादित किया जा सकता है और 1.5 डिग्री की न्यूनतम ढलान के साथ वॉटरप्रूफिंग ग्रेड I से III के लिए उपयुक्त हैं।

4. छत की वॉटरप्रूफिंग और हवा प्रतिरोध

रूफ सिस्टम आमतौर पर या तो लैप्ड स्क्रू-फिक्स्ड कनेक्शन या हाई-स्टैंडिंग-सीम इंटरलॉकिंग डिज़ाइन का उपयोग करते हैं। स्टैंडिंग सीम विधि छुपे हुए, गैर-मर्मज्ञ फास्टनरों का उपयोग करती है और इसे बीजिंग कैपिटल अंतर्राष्ट्रीय हवाई अड्डे पर टर्मिनल भवनों जैसी परियोजनाओं में लागू किया गया है। SENBO के 360° स्टैंडिंग-सीम प्रोफाइल शीट सिस्टम की पैनल चौड़ाई 430 मिमी और रिब ऊंचाई 65 मिमी है। इसे कम से कम 5% की जल निकासी ढलान और 1.5 मीटर से अधिक की शहतीर दूरी के लिए डिज़ाइन किया गया है। छिपी हुई बन्धन विधि हवा के उत्थान के प्रतिरोध में सुधार करती है और खुले फास्टनरों की तुलना में रिसाव पथ को कम करती है।

उत्पाद विशेषताएँ

• हल्का और किफायती:छत के लिए 5 किग्रा/वर्ग मीटर से 11 किग्रा/वर्ग मीटर तक स्टील की खपत और लगभग 3.5 मीटर का किफायती विस्तार सामग्री को बड़े बाड़ों के लिए उपयुक्त बनाता है।
• संक्षारण प्रतिरोध:अल-जेडएन लेपित चादरें गैल्वेनाइज्ड स्टील की तुलना में 3 से 5 गुना अधिक संक्षारण प्रतिरोध प्रदान करती हैं। पीवीडीएफ कोटिंग्स आक्रामक वातावरण में सेवा जीवन को और बढ़ा देती हैं।
• प्रोफ़ाइल विविधता:वी-आकार, रिब्ड, कठोर और डोवेटेल प्रोफाइल उपलब्ध हैं। विशेष वास्तुशिल्प रूपों के लिए घुमावदार और चर-खंड पैनल का उत्पादन किया जा सकता है।
• दो उत्पादन मोड:फैक्ट्री प्रीफैब्रिकेशन या ऑन-साइट रोल फॉर्मिंग शीट की लंबाई और परिवहन योजना में लचीलापन देता है।
• पुनर्चक्रण योग्य सामग्री:स्टील और एल्यूमीनियम शीट को सेवा के अंत में पुनर्नवीनीकरण किया जा सकता है। ऊर्जा उत्पादन के लिए शीटों को फोटोवोल्टिक प्रणालियों के साथ भी एकीकृत किया जा सकता है।

विशिष्ट अनुप्रयोग

• औद्योगिक संयंत्रों और रसद गोदामों के लिए छत और दीवार पर आवरण।
• स्टेडियम, प्रदर्शनी केंद्र और हवाई अड्डे के टर्मिनलों जैसी सार्वजनिक इमारतों के लिए धातु की छत।
• ऊंची इमारतों और बहुमंजिला औद्योगिक सुविधाओं के लिए समग्र फर्श डेकिंग।
• धनुषाकार इमारतें और अस्थायी संरचनाएं जो स्व-सहायक शैल रूप से लाभान्वित होती हैं।

स्थापना और हैंडलिंग सिफ़ारिशें

• शीटों को लेवल सपोर्ट पर रखें और उन्हें सूखा रखें। यदि बाहरी भंडारण अपरिहार्य हो तो सांस लेने योग्य कवर का उपयोग करें।
• पसली विरूपण और कोटिंग क्षति को रोकने के लिए बंडलों को चौड़े स्लिंग या स्प्रेडर बार के साथ उठाएं।
• चादरों को कैंची या निबलर से काटें। अपघर्षक काटने से बचें जो गर्मी उत्पन्न करता है और धातु या कार्बनिक कोटिंग को नुकसान पहुंचाता है।
• गैल्वेनिक जंग से बचने के लिए ऐसे वॉशर वाले फास्टनरों का उपयोग करें जो शीट सामग्री के अनुकूल हों।
• निर्दिष्ट साइड लैप और एंड लैप विवरण का पालन करें। तेज़ हवा वाले क्षेत्रों में, छत के किनारों और कोनों पर फास्टनर का घनत्व बढ़ाएँ।
• स्टैंडिंग सीम सिस्टम के लिए, अगले पैनल पर जाने से पहले क्लिप एंगेजमेंट और सीम की जकड़न को सत्यापित करें।

सामान्य प्रश्न

मैं गैल्वनाइज्ड, अल-ज़ेडएन लेपित और रंग-लेपित शीटों के बीच चयन कैसे करूँ?

चुनाव वायुमंडलीय वातावरण और उपस्थिति आवश्यकताओं पर निर्भर करता है। हल्की स्थितियों के लिए गैल्वेनाइज्ड शीट किफायती हैं। अल-ज़ेडएन लेपित चादरें बेहतर संक्षारण प्रतिरोध प्रदान करती हैं और तटीय या औद्योगिक स्थानों के लिए पसंद की जाती हैं। रंग-लेपित चादरें एक टिकाऊ सजावटी फिनिश जोड़ती हैं और तब चुनी जाती हैं जब उपस्थिति मायने रखती है या जब अतिरिक्त कोटिंग सुरक्षा की आवश्यकता होती है।

क्या प्रोफाइल वाली धातु की शीट का उपयोग छत और दीवार दोनों के लिए किया जा सकता है?

हाँ, लेकिन प्रोफ़ाइल और मोटाई भिन्न हो सकती है। छत के पैनलों को जल निकासी और हवा के उत्थान को संभालना चाहिए, जबकि दीवार पैनल हवा के भार और उपस्थिति पर अधिक ध्यान केंद्रित करते हैं। प्रत्येक एप्लिकेशन के लिए सही प्रोफ़ाइल का चयन करने के लिए निर्माता की स्पैन तालिकाओं का उपयोग किया जाना चाहिए।

इन शीटों के लिए न्यूनतम छत ढलान क्या है?

लैप्ड स्क्रू-फिक्स्ड सिस्टम के लिए, न्यूनतम 5% ढलान सामान्य है। उचित सीम सीलिंग और जल निकासी डिजाइन के साथ स्थापित होने पर स्टैंडिंग सीम सिस्टम का उपयोग ढलानों पर 1.5 डिग्री तक किया जा सकता है। परियोजना के डिज़ाइन में पवन भार और वर्षा की तीव्रता पर भी विचार किया जाना चाहिए।

लंबी चादरों में थर्मल विस्तार और संकुचन को कैसे नियंत्रित किया जाता है?

लंबी चादरें तापमान परिवर्तन के साथ फैलती और सिकुड़ती हैं। स्टैंडिंग सीम सिस्टम स्लाइडिंग क्लिप के माध्यम से आवाजाही की अनुमति देते हैं। लैप्ड सिस्टम के लिए, एंड लैप डिटेल और फास्टनर स्पेसिंग को थर्मल मूवमेंट को समायोजित करने के लिए डिज़ाइन किया जाना चाहिए। प्रोजेक्ट इंजीनियर द्वारा शीट की लंबाई और तापमान सीमा की समीक्षा की जानी चाहिए।

गुणवत्ता नियंत्रण और दस्तावेज़ीकरण

आपूर्तिकर्ताओं को बेस मेटल और कोटिंग वजन रिकॉर्ड के लिए मिल परीक्षण प्रमाणपत्र प्रदान करना चाहिए। प्रोफ़ाइल आयाम जैसे रिब की ऊंचाई, पिच और प्रभावी चौड़ाई की जांच उत्पादन के दौरान और शिपमेंट से पहले की जाती है। विशिष्ट पवन उत्थान आवश्यकताओं वाली परियोजनाओं के लिए, परीक्षण रिपोर्ट या गणना प्रदान की जा सकती है। ऑन-साइट प्राप्तकर्ता निरीक्षण को ऑर्डर के अनुसार शीट की मोटाई, प्रोफ़ाइल आकार, कोटिंग की स्थिति और लंबाई को सत्यापित करना चाहिए।

चयन संबंधी विचार

• आधार सामग्री और कोटिंग का चयन करने से पहले साइट की पर्यावरणीय संक्षारण श्रेणी की पहचान करें।
• सही शीट की मोटाई और प्रोफ़ाइल चुनने के लिए डिज़ाइन पवन भार और अवधि की पुष्टि करें।
• पानी जमा होने और रिसाव से बचने के लिए छत के ढलान और जल निकासी लेआउट की जाँच करें।
• लंबी निरंतर शीटों के लिए, सत्यापित करें कि परिवहन मार्ग आवश्यक लंबाई को समायोजित कर सकता है या ऑन-साइट रोल बनाने की योजना बना सकता है।
• यदि शीट का उपयोग समग्र फर्श प्रणाली में किया जाएगा, तो आवश्यक कतरनी स्टड लेआउट और अग्नि रेटिंग आवश्यकताओं की पुष्टि करें।
