छुपा हुआ-फ़ास्टनर रंग-लेपित स्टील पैनल

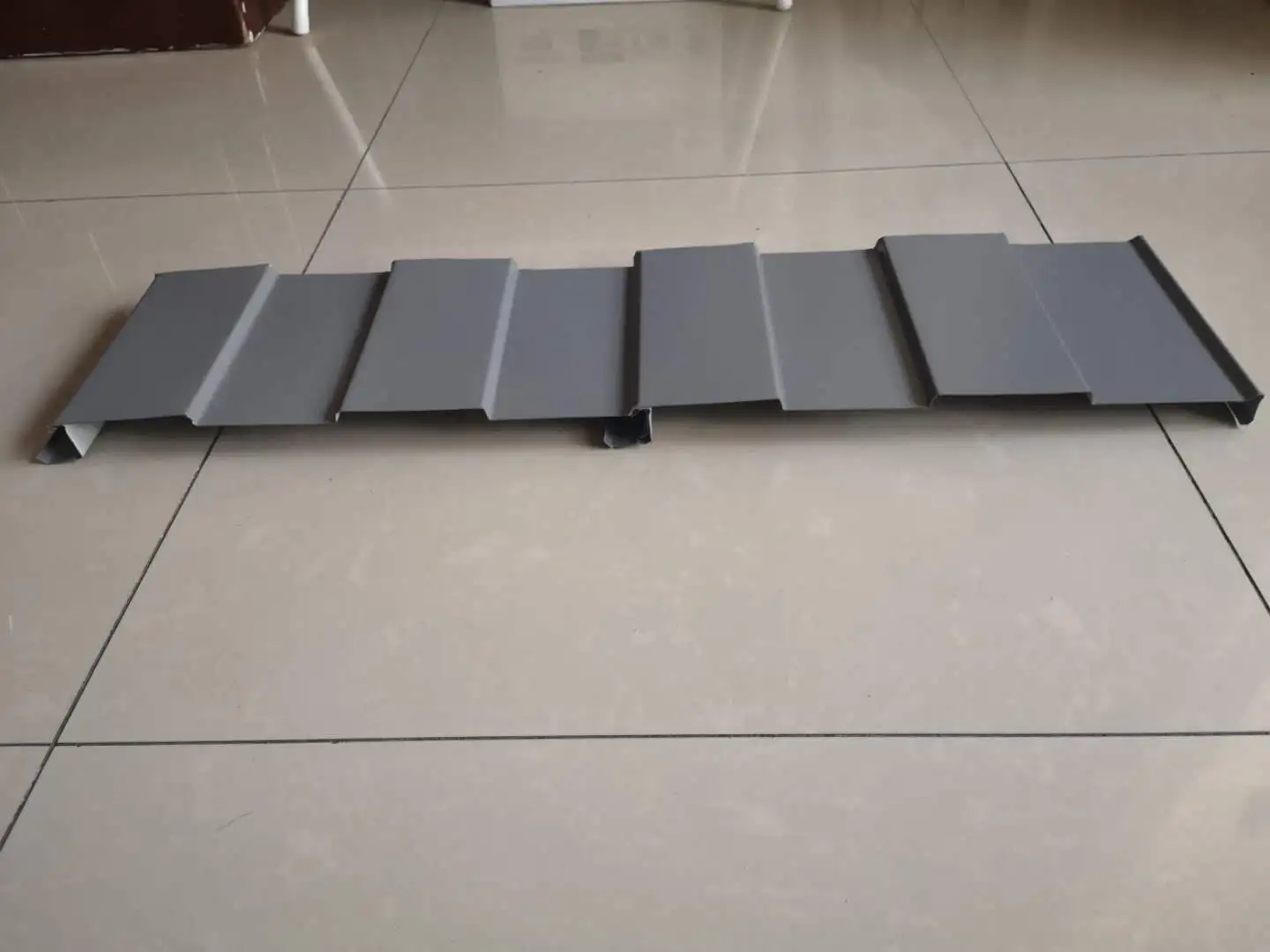

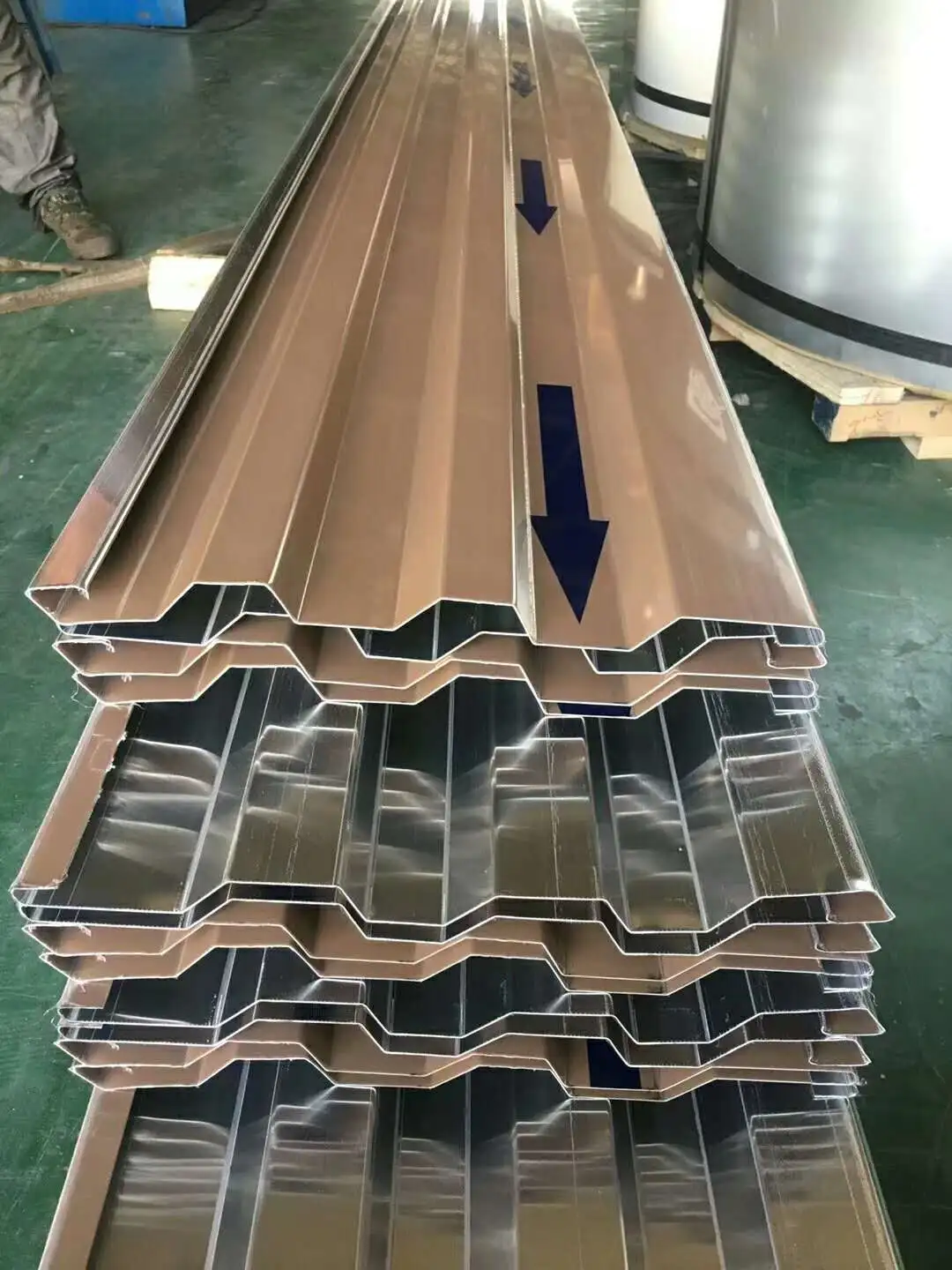

कंसील्ड-फास्टनर रंग-लेपित स्टील पैनल, जिन्हें हिडन-फास्टनर या कंसील्ड-क्लिप रूफिंग पैनल भी कहा जाता है, रंग-लेपित स्टील से रोल-निर्मित प्रोफाइल शीट हैं। वे खुले पेंचों के बजाय मेल खाने वाले गैल्वेनाइज्ड या एल्यूमीनियम मिश्र धातु ब्रैकेट के साथ छत के शहतीरों पर तय किए जाते हैं। कनेक्शन अनुक्रम में छुपे हुए ब्रैकेट को शहतीर से जोड़ना, पैनल की महिला पसली को ब्रैकेट की केंद्रीय पसली के साथ जोड़ना, और फिर आसन्न पैनलों के बीच एक तंग जोड़ बनाने के लिए सीमिंग मशीन के साथ सीम को लॉक करना शामिल है। SENBO इन प्रोफाइलों को समर्पित रोल-फॉर्मिंग लाइनों पर तैयार करता है और उत्पादन के दौरान रिब ऊंचाई, प्रभावी चौड़ाई और लॉकिंग गहराई जैसे प्रमुख आयामों की जांच करता है।

मानक रंग-लेपित स्टील छत से मुख्य अंतर बन्धन विधि में निहित है। पारंपरिक पैनल स्व-टैपिंग स्क्रू से सुरक्षित होते हैं जो पैनल की सतह से गुजरते हैं, प्रत्येक स्क्रू छेद पर सीलेंट की आवश्यकता होती है। छुपा-फास्टनर पैनल इसके बजाय इंटरलॉकिंग ब्रैकेट पर भरोसा करते हैं, जिसका अर्थ है कि सतह प्रवेश से मुक्त रहती है। यह दृष्टिकोण वॉटरप्रूफिंग में सुधार करता है, फास्टनर बिंदुओं पर दीर्घकालिक संक्षारण जोखिम को कम करता है, और छत को एक साफ-सुथरा रूप देता है।

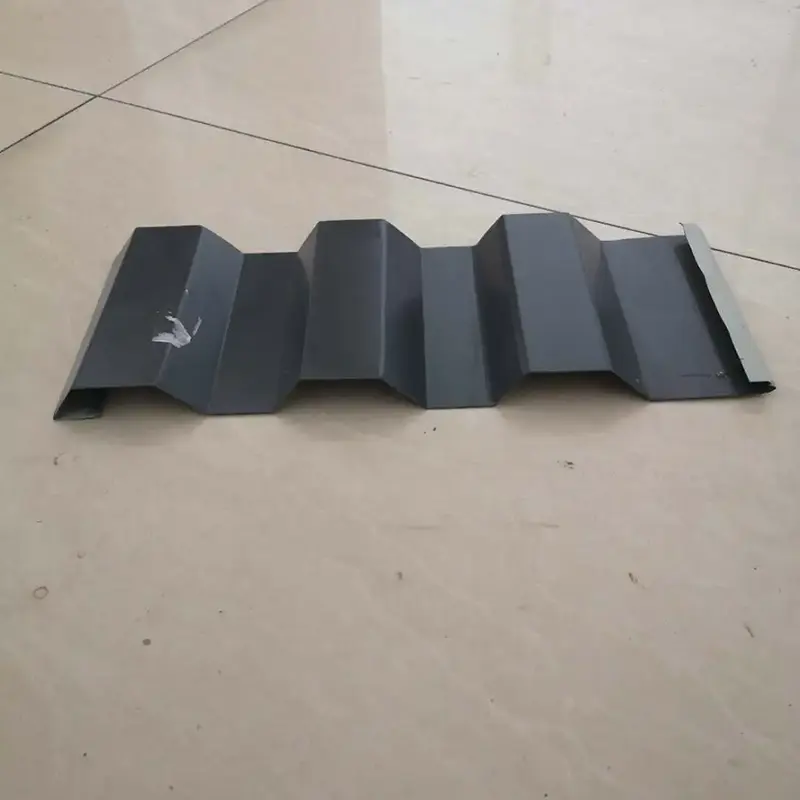

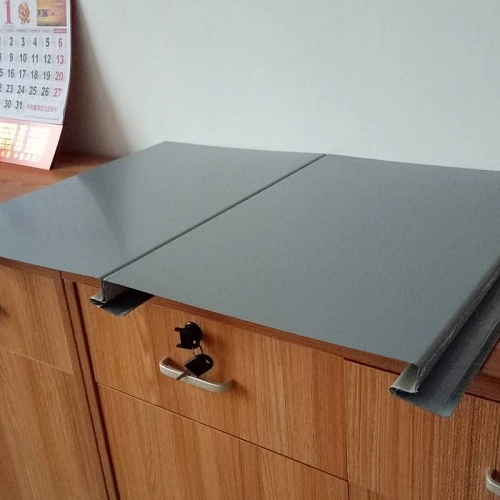

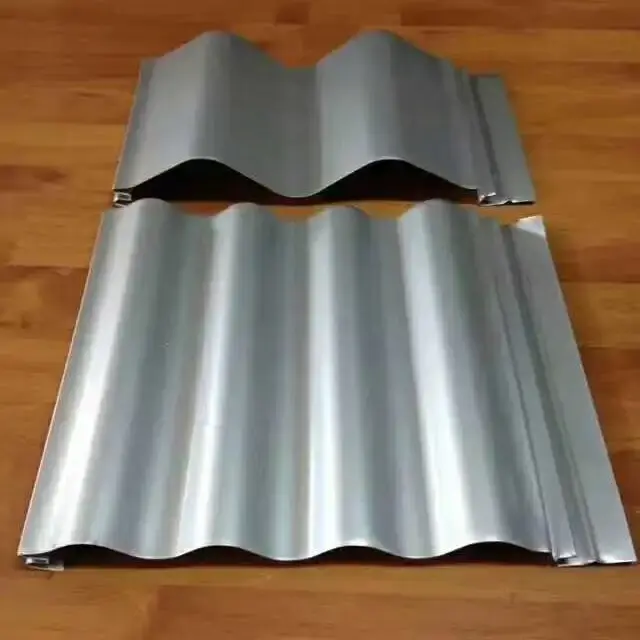

सामान्य प्रोफ़ाइल प्रकार

तकनीकी निर्देश

प्रदर्शन सत्यापन

1. वॉटरप्रूफिंग व्यवहार

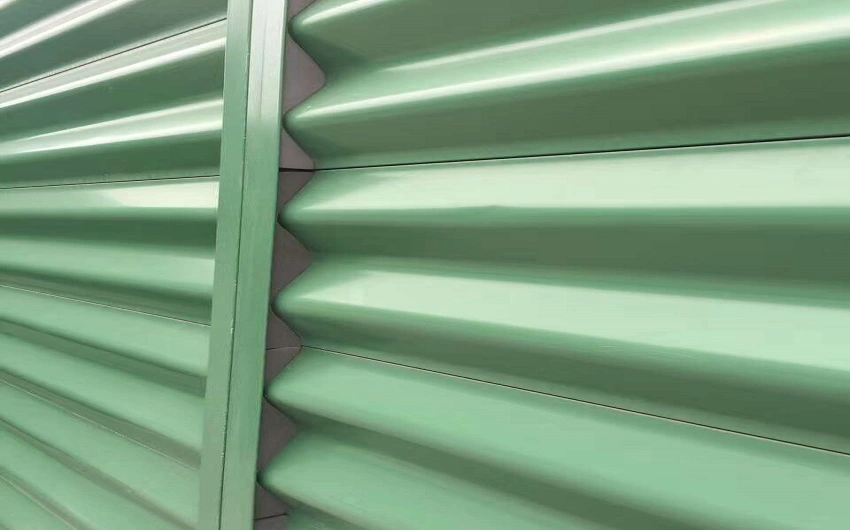

क्योंकि गुप्त-फास्टनर रंग-लेपित स्टील पैनल सतह में कोई फास्टनर प्रवेश नहीं है, सिस्टम उजागर-फास्टनर छतों में पाए जाने वाले सामान्य रिसाव पथ से बचाता है। पारंपरिक प्रणालियों में, पेंच छेद पर सीलेंट समय के साथ पुराना हो सकता है और टूट सकता है, जिससे पानी प्रवेश कर सकता है। जियाओची 760 प्रोफ़ाइल, 71 मिमी की रिब ऊंचाई और 380 मिमी की रिब रिक्ति के साथ, वर्षा जल को घाटियों से छतों तक तेज़ी से ले जाने में मदद करती है। जब सीम को सिलाई मशीन से बंद कर दिया जाता है, तो साइड इंटरलॉक पानी के प्रवेश के खिलाफ एक सतत अवरोध प्रदान करता है। सतह पर छेद की अनुपस्थिति से फास्टनरों पर शुरू होने वाले जंग की संभावना भी कम हो जाती है।

2. पवन प्रतिरोध

पैनलों को शहतीर से जोड़ने वाले ब्रैकेट को उत्थान का विरोध करने के लिए डिज़ाइन किया गया है। शेन्ज़ेन बाओआन अंतर्राष्ट्रीय हवाई अड्डे पर 5 मेगावाट रंग-स्टील-छत फोटोवोल्टिक परियोजना के दौरान, साइट पर हवा का दबाव 0.75 kN/m² तक पहुंच गया। छुपाए गए क्लिपों पर पुल-आउट परीक्षणों में 200 किलोग्राम की पुल-आउट ताकत दर्ज की गई, जो सुरक्षा आवश्यकताओं को पूरा करती है। YX41-250-750 कंसील्ड-क्लिप पैनल कम से कम 550 एमपीए की उपज शक्ति और 5.2 मिमी से अधिक की लॉकिंग गहराई वाले स्टील का उपयोग करता है। प्रत्येक इंटरलॉकिंग रिब को एक फिक्सिंग क्लिप द्वारा लगाया जाता है, जो छत की हवा और बर्फ के भार को संभालने की क्षमता में सुधार करता है।

3. थर्मल मूवमेंट मुआवजा

फिक्सिंग क्लिप छत के पैनलों को ढलान के साथ स्लाइड करने की अनुमति देते हैं क्योंकि धातु तापमान परिवर्तन के साथ फैलती और सिकुड़ती है। इस गतिविधि के दौरान पैनल क्लिप के साथ जुड़े रहते हैं, इसलिए छत और संरचना के बीच संबंध स्थिर रहता है। यह अनुप्रस्थ ओवरलैप की आवश्यकता के बिना 100 मीटर से अधिक निरंतर पैनल की लंबाई की अनुमति देता है, जो बड़े-स्पैन छतों के लिए उपयोगी है।

4. स्थापना दक्षता

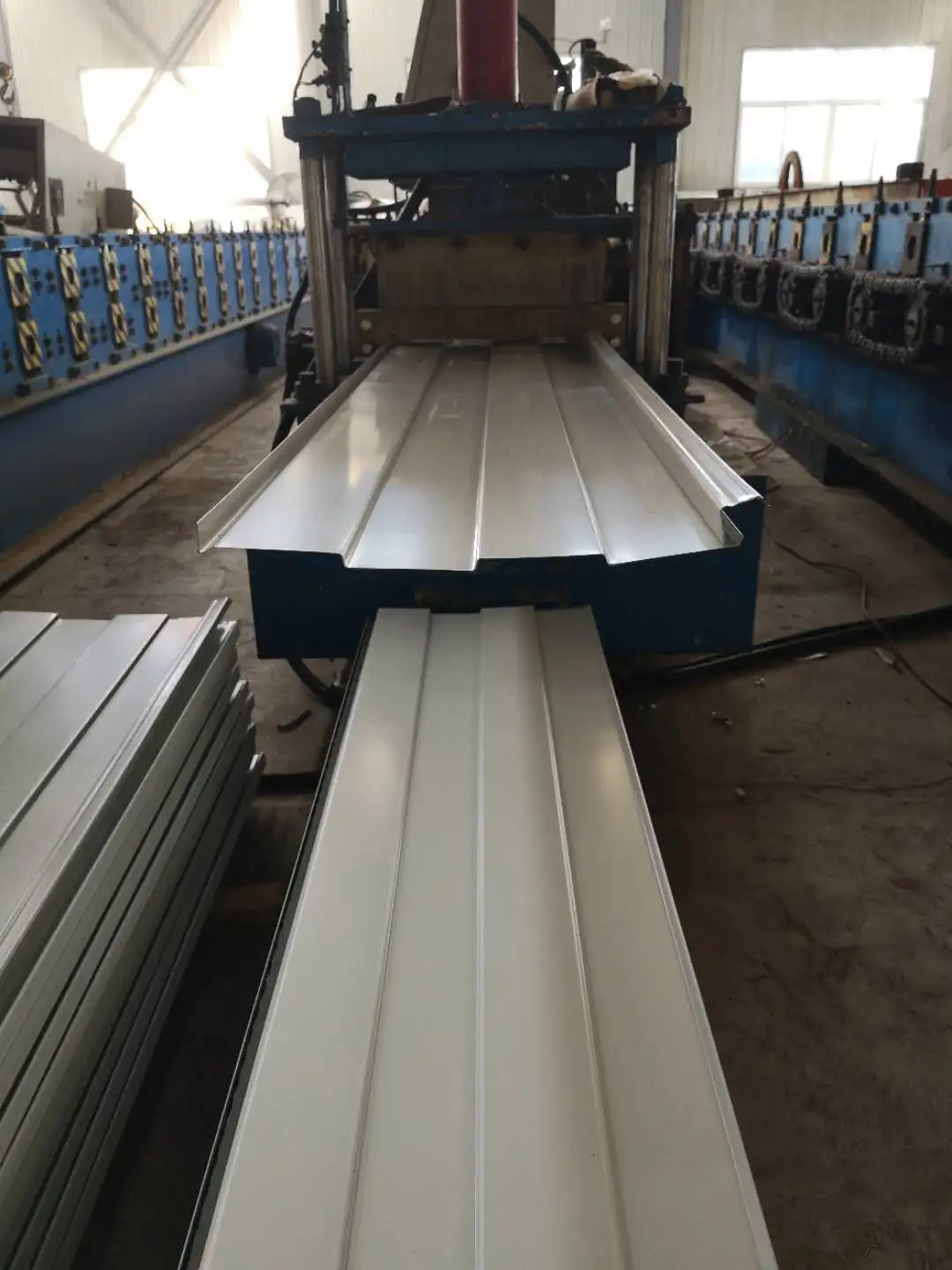

सिस्टम फैक्ट्री-पूर्वनिर्मित पैनलों का उपयोग करता है जो साइट पर इंटरलॉक करते हैं। कुछ गुप्त-क्लिप प्रोफ़ाइल, जैसे CC-750, के लिए विशेष सिलाई मशीन की आवश्यकता नहीं होती है, जो श्रम को कम कर सकती है और स्थापना समय को कम कर सकती है। कॉइल स्टॉक को कार्य स्थल पर लंबाई में काटा जा सकता है, जिससे 100 मीटर से अधिक एकल पैनल सक्षम हो सकते हैं और अंतिम लैप्स की संख्या कम हो सकती है। यह दृष्टिकोण अनुप्रस्थ जोड़ों में रिसाव के जोखिम को भी कम करता है।

प्रारुप सुविधाये

• बिना भेदन वाली सतह:छिपा हुआ ब्रैकेट कनेक्शन छत की सतह से पेंच छेद को हटा देता है, जिससे फास्टनरों में रिसाव और जंग की संभावना कम हो जाती है।
• स्थिर क्लिप सहभागिता:लॉकिंग की गहराई 5.2 मिमी से अधिक है और पुल-आउट प्रतिरोध 200 किलोग्राम तक पहुंचता है, जो हवा के उत्थान के तहत विश्वसनीय एंकरिंग प्रदान करता है।
• थर्मल आंदोलन आवास:स्लाइडिंग क्लिप पैनलों को ढलान के साथ विस्तार और अनुबंध करने की अनुमति देते हैं, जिससे तनाव कम हो जाता है जो समय के साथ छत को नुकसान पहुंचा सकता है।
• लंबे पैनल की क्षमता:100 मीटर तक की एकल लंबाई अनुप्रस्थ ओवरलैप को कम करती है और जल प्रबंधन को सरल बनाती है।
• प्रोफ़ाइल विविधता:YX51-380-760 और YX50-410-820 जैसे विकल्प विभिन्न अवधि और लोड आवश्यकताओं को कवर करते हैं।

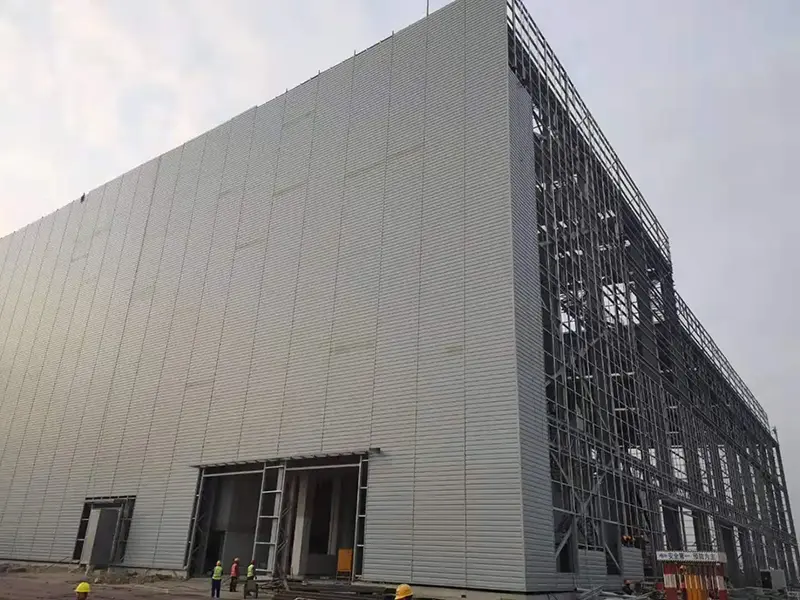

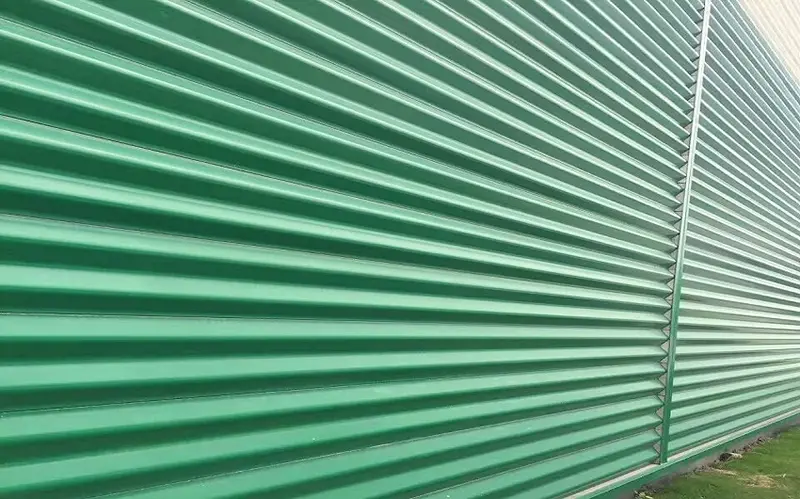

विशिष्ट अनुप्रयोग

• बड़े-स्पैन वाले इस्पात-संरचना वाले औद्योगिक भवनों के लिए छत प्रणाली।
• सार्वजनिक सुविधाएं जैसे हवाई अड्डे के टर्मिनल, खेल स्थल और प्रदर्शनी केंद्र।
• बिजली संयंत्रों और पेट्रोकेमिकल सुविधाओं सहित सख्त वॉटरप्रूफिंग आवश्यकताओं वाली औद्योगिक इमारतें।
• रसद केंद्र और गोदाम जहां छत की विश्वसनीयता प्राथमिकता है।
• नवीनीकरण परियोजनाएं जिनमें मौजूदा छत प्रणाली के प्रतिस्थापन की आवश्यकता होती है।

ऑन-साइट सिफ़ारिशें

• पैनल इंस्टालेशन शुरू करने से पहले शहतीर की दूरी और संरेखण की पुष्टि करें।
• पसलियों में सेंध लगने या कोटिंग को खरोंचने से बचाने के लिए नरम स्लिंग वाले उठाने वाले उपकरण का उपयोग करें।
• क्लिप और सीमिंग पैनल जोड़ने के लिए निर्माता के अनुक्रम का पालन करें।
• सिलाई के बाद सीम की जकड़न की जांच करें और अगले पैनल पर जाने से पहले क्लिप जुड़ाव का निरीक्षण करें।
• लंबे पैनलों के लिए, स्थापना क्रम की योजना बनाएं ताकि निश्चित बिंदुओं पर थर्मल मूवमेंट प्रतिबंधित न हो।

सामान्य प्रश्न

गुप्त फास्टनर वाली छत सीमों पर सीलेंट के बिना वर्षा जल को कैसे संभालती है?

साइड इंटरलॉक एक सिलाई मशीन के साथ यांत्रिक रूप से बनता है। परिणामी जोड़ सामान्य परिस्थितियों में पानी के प्रवेश को रोकने के लिए पर्याप्त तंग है। उचित छत ढलान और जल निकासी डिजाइन भी पानी को तेजी से सीम से दूर ले जाने में मदद करते हैं।

क्या घुमावदार छतों पर छुपाए गए फास्टनर पैनलों का उपयोग किया जा सकता है?

अधिकांश गुप्त-फ़ास्टनर प्रोफ़ाइल सीधी या बहुत बड़ी त्रिज्या वाली छतों के लिए बनाई जाती हैं। न्यूनतम वक्रता त्रिज्या पैनल प्रोफ़ाइल और सामग्री की मोटाई पर निर्भर करती है। घुमावदार अनुप्रयोगों के लिए, ऑर्डर देने से पहले निर्माता से जांच लें।

खुले फास्टनरों के बिना पैनल का क्या लाभ है?

उजागर फास्टनरों को प्रत्येक पेंच छेद पर सीलेंट की आवश्यकता होती है। समय के साथ, सीलेंट ख़राब हो सकता है और रिसाव पथ बना सकता है। छिपे हुए फास्टनरों इस रखरखाव बिंदु को खत्म करते हैं और पेंच छेद के आसपास पानी के प्रवेश और जंग के जोखिम को कम करते हैं।

किसी विशिष्ट परियोजना के लिए पवन उत्थान प्रतिरोध को कैसे सत्यापित किया जाता है?

क्लिप पर पुल-आउट परीक्षण साइट पर या प्रयोगशाला में किया जा सकता है। मापे गए मान की तुलना भवन स्थान के लिए डिज़ाइन किए गए पवन उत्थान भार से की जानी चाहिए। आपूर्तिकर्ता परीक्षण डेटा प्रदान कर सकते हैं या परियोजना-विशिष्ट सत्यापन में सहायता कर सकते हैं।

निरीक्षण और दस्तावेज़ीकरण

शिपमेंट से पहले, प्रोफाइल ज्यामिति, लॉकिंग गहराई, सतह कोटिंग की स्थिति और आयामी सटीकता के लिए पैनलों की जांच की जाती है। आवश्यकता पड़ने पर क्लिप पुल-आउट ताकत की रिपोर्ट के साथ बेस स्टील के लिए मिल प्रमाणपत्र उपलब्ध होना चाहिए। स्थापना के दौरान, सीम एंगेजमेंट और क्लिप संरेखण की स्पॉट जांच से लगातार गुणवत्ता सुनिश्चित करने में मदद मिलती है।

ऑर्डर देने से पहले मूल्यांकन करने योग्य कारक

• डिज़ाइन पवन भार निर्धारित करें और जांचें कि चयनित प्रोफ़ाइल और क्लिप सिस्टम आवश्यकता को पूरा कर सकते हैं।
• पुष्टि करें कि छत का ढलान चयनित पैनल प्रोफ़ाइल और जल निकासी लेआउट के लिए पर्याप्त है।
• यदि लंबे निरंतर पैनलों की योजना बनाई गई है, तो सत्यापित करें कि संरचना चील और रिज पर थर्मल आंदोलन को समायोजित कर सकती है।
• नवीकरण परियोजनाओं के लिए, अनुकूलता की पुष्टि करने के लिए मौजूदा शहतीर की स्थिति और रिक्ति का निरीक्षण करें।
