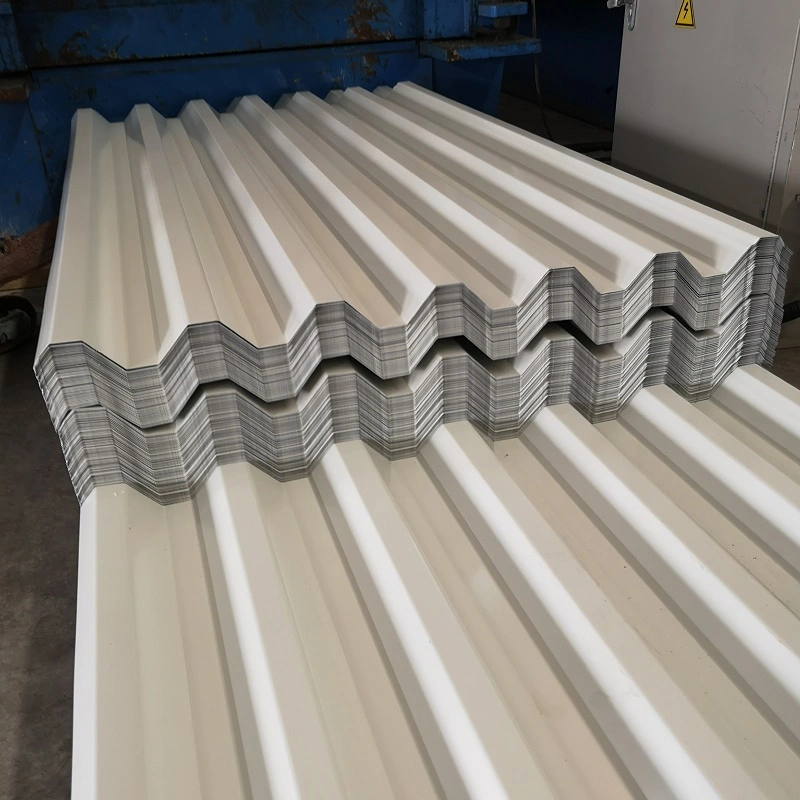

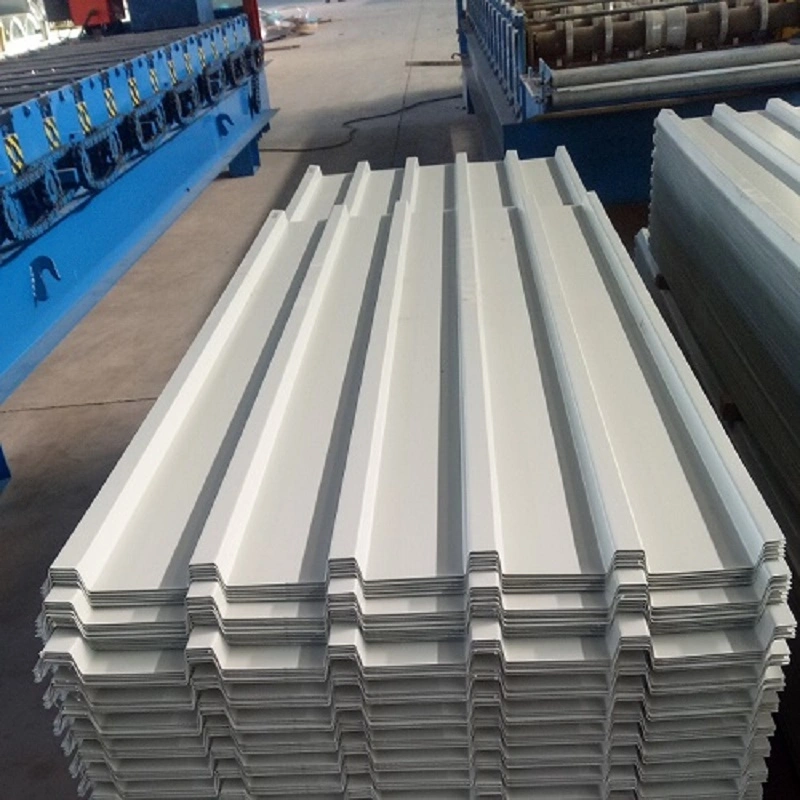

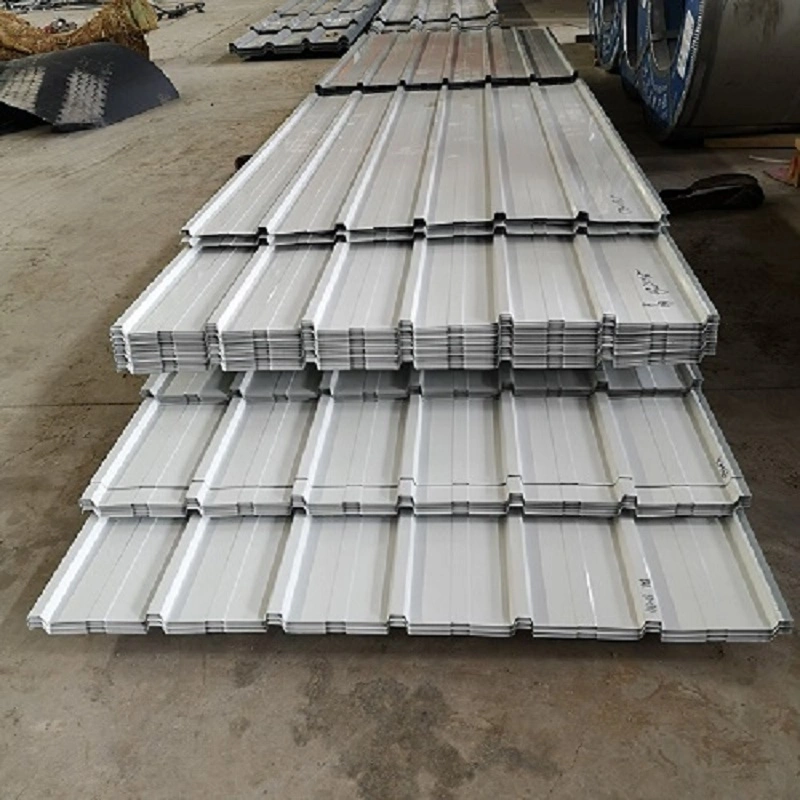

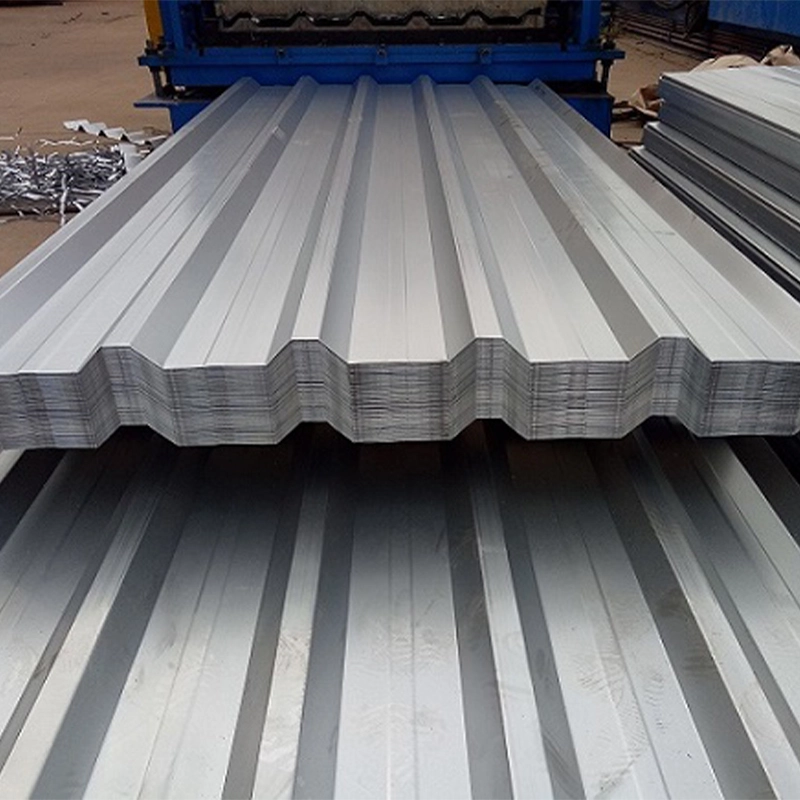

रंग-लेपित नालीदार स्टील शीट का निर्माण पूर्व-चित्रित स्टील कॉइल को नालीदार प्रोफ़ाइल में आकार देकर किया जाता है। बेस कॉइल DX51D, Q195, या SGCC जैसे ग्रेड के साथ कोल्ड-रोल्ड या हॉट-डिप गैल्वेनाइज्ड स्टील है। पेंटिंग से पहले, सतह डीग्रीजिंग, फॉस्फेटिंग और क्रोमेटिंग से गुजरती है। इसके बाद कॉइल को एक रोलर-लेपित फिनिश, आमतौर पर पॉलिएस्टर या पीवीडीएफ प्राप्त होता है, जिसमें ऊपर की तरफ सूखी फिल्म की मोटाई 15 माइक्रोमीटर से 25 माइक्रोमीटर और पीछे की तरफ की मोटाई 5 माइक्रोमीटर से 10 माइक्रोमीटर होती है। SENBO कॉइल की मोटाई, कोटिंग वजन और सतह की स्थिति की जांच करने के बाद इन शीटों की आपूर्ति करता है, और रोल बनाने की प्रक्रिया में प्रोफ़ाइल ज्यामिति का आवधिक सत्यापन शामिल होता है।
रंग-लेपित नालीदार स्टील शीट को समानांतर पसलियों और घाटियों के क्रॉस-सेक्शन में ठंडा किया जाता है। यह आकार सामग्री की मोटाई 0.2 मिमी और 1.2 मिमी के बीच रखते हुए उच्च अनुदैर्ध्य लचीली कठोरता और प्रभावी जल निकासी प्रदान करता है। सामान्य प्रोफ़ाइल में YX10-130-910, YX15-225-900, YX25-205-820, YX35-125-750, और YX51-250-750 शामिल हैं। प्रभावी कवरेज चौड़ाई 300 मिमी से 1,150 मिमी तक होती है। शीट की लंबाई ऑर्डर के अनुसार काटी जाती है। उत्पाद जीबी/टी 12755-2008 का अनुसरण करता है, जो सामग्री संरचना, यांत्रिक गुणों, कोटिंग और आयामी सहनशीलता के लिए आवश्यकताओं को निर्दिष्ट करता है।
| वस्तु | कीमत | संदर्भ या नोट्स |
|---|---|---|
| आधार सामग्री ग्रेड | DX51D, Q195, Q195L, SGCC | कोल्ड-रोल्ड या हॉट-डिप गैल्वेनाइज्ड कॉइल |
| सामान्य मोटाई | 0.13–1.2 मिमी | भार और अवधि के अनुसार मोटाई का चयन किया गया |
| प्रभावी कवरेज चौड़ाई | 300-1150 मिमी | प्रोफ़ाइल प्रकार पर निर्भर करता है |
| नम्य होने की क्षमता | 270-380 एमपीए | इन ग्रेडों के लिए विशिष्ट सीमा |
| तन्यता ताकत | ≥300 एमपीए | संरचनात्मक लिफ़ाफ़ा आवश्यकताओं को पूरा करता है |
| जस्ती कोटिंग | 30-180 ग्राम/वर्ग मीटर | दो तरफा कोटिंग वजन |
| पेंट खत्म | पीई या पीवीडीएफ | शीर्ष 15-25 माइक्रोमीटर; पीछे 5-10 μm |
| सेवा जीवन | 15-20 वर्ष | सामान्य परिस्थितियों और उचित रखरखाव के तहत |
| प्रोफ़ाइल उदाहरण | YX15-225-900, YX25-205-820, YX35-125-750 | इसके अलावा YX10-130-910 और YX51-250-750 |
| लागू होने लायक मानक | जीबी/टी 12755-2008 | भवन निर्माण के लिए प्रोफाइल स्टील शीट |
ये रंग-लेपित नालीदार स्टील शीट अक्सर औद्योगिक संयंत्रों और गोदामों में छतों और दीवारों के लिए उपयोग की जाती हैं। 760-प्रकार की प्रोफ़ाइल छत के लिए आम है क्योंकि इसकी ज्यामिति अच्छी जल निकासी का समर्थन करती है और साइड लैप्स की संख्या को सीमित करती है। एक तटीय परियोजना में, दक्षिणपूर्व कॉपर उद्योग में 48,000 वर्ग मीटर के संयंत्र में एक वितरित फोटोवोल्टिक प्रणाली के साथ रंगीन स्टील की छत का उपयोग किया गया था। छत ने क्षेत्र की बरसात की परिस्थितियों में स्वीकार्य प्रदर्शन किया, जो बड़े कारखाने के लिफाफों के लिए सामग्री की उपयुक्तता को प्रदर्शित करता है।
नालीदार रंग-लेपित चादरें मॉड्यूलर और अस्थायी निर्माण के लिए उपयुक्त हैं क्योंकि वे हल्के, काटने में आसान और स्थापित करने में तेज़ हैं। शंघाई नन्हे ब्रांच लाइन पार्क परियोजना में 45 दिनों में रंग-लेपित नालीदार छत और मॉड्यूलर तरीकों से निर्मित एक स्टेशन शामिल था। इसी तरह के अनुप्रयोगों में पूर्वनिर्मित केबिन, अस्थायी कार्यालय, साइट होर्डिंग्स और कैनोपी शामिल हैं।
प्रोफ़ाइल का उपयोग कुछ विशेष वातावरणों में भी किया जाता है, जैसे जहाज केबिन अंदरूनी। उस स्थिति में, गलियारा पैनल के पीछे आवश्यक प्रकाश-गेज स्टील फ्रेमिंग की मात्रा को कम करते हुए सतह की समतलता और दृश्य संरचना प्रदान करता है।
मिल प्रमाणपत्रों में बेस मेटल ग्रेड, गैल्वनाइज्ड कोटिंग वजन और पेंट फिल्म की मोटाई की पुष्टि होनी चाहिए। उत्पादन के दौरान, प्रोफ़ाइल आयाम जैसे रिब ऊंचाई, पिच और प्रभावी चौड़ाई की नियमित अंतराल पर जांच की जाती है। शिपमेंट से पहले, कोटिंग दोष, सतह खरोंच और आयामी सटीकता के लिए शीट का निरीक्षण किया जाता है। बड़ी परियोजनाओं के लिए, यदि आवश्यक हो तो नमूने तीसरे पक्ष के नमक स्प्रे या त्वरित मौसम परीक्षण के लिए भेजे जा सकते हैं।
पीई हल्के वातावरण में सामान्य औद्योगिक भवनों के लिए एक मानक, किफायती फिनिश है। पीवीडीएफ बेहतर रंग प्रतिधारण और यूवी और नमक स्प्रे के प्रति प्रतिरोध प्रदान करता है, जो इसे तटीय या अत्यधिक संक्षारक स्थानों के लिए बेहतर बनाता है। चयन को परियोजना की अपेक्षित सेवा जीवन और पर्यावरणीय जोखिम से मेल खाना चाहिए।
स्क्रू-फिक्स्ड लैप्ड सिस्टम के लिए आमतौर पर 5% की ढलान की सिफारिश की जाती है। निचली ढलानों को अतिरिक्त सीलिंग और जल निकासी डिजाइन की आवश्यकता होती है, और स्वीकार्य न्यूनतम की पुष्टि स्थानीय वर्षा की तीव्रता के आधार पर परियोजना इंजीनियर द्वारा की जानी चाहिए।
कुछ प्रोफ़ाइलों को रोल बनाकर या प्रेस ब्रेकिंग द्वारा बड़े दायरे में घुमाया जा सकता है। न्यूनतम त्रिज्या शीट की मोटाई, रिब ज्यामिति और कोटिंग लचीलेपन पर निर्भर करती है। ऑर्डर देने से पहले आपूर्तिकर्ता को फॉर्मिंग सीमा की पुष्टि करनी चाहिए।
जब भी संभव हो एक ही सतह के लिए सभी शीटों को एक ही कॉइल बैच से ऑर्डर किया जाना चाहिए। यदि एकाधिक बैच अपरिहार्य हैं, तो रंग पढ़ने का अनुरोध करें और ΔE ≤ 1.5 जैसी सहनशीलता पर सहमत हों। उचित भंडारण और स्थापना क्रम भी दृश्यमान भिन्नता से बचने में मदद करता है।
