रंग-लेपित प्रोफाइल स्टील शीट

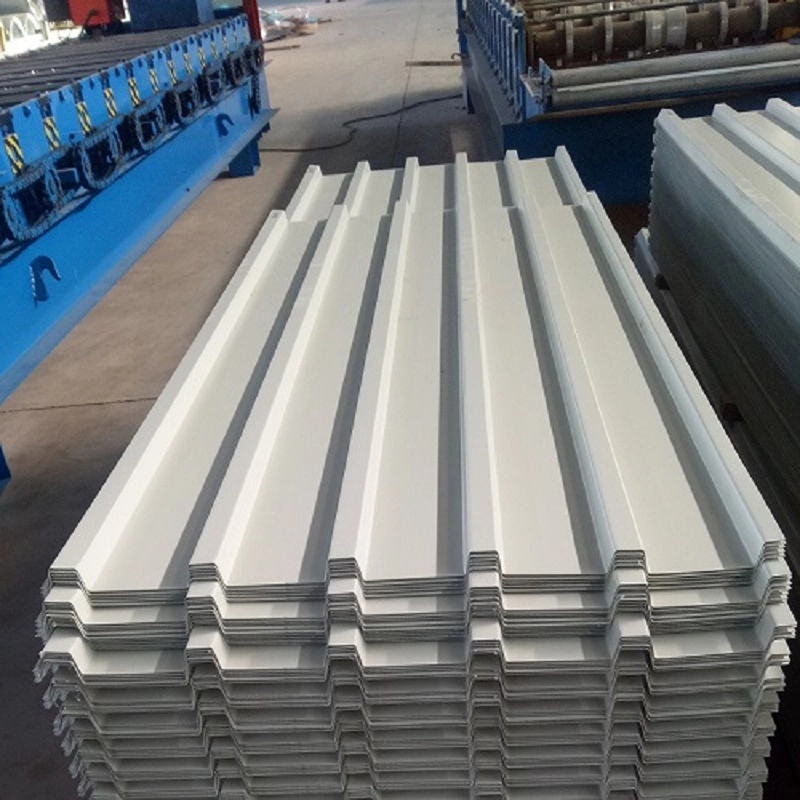

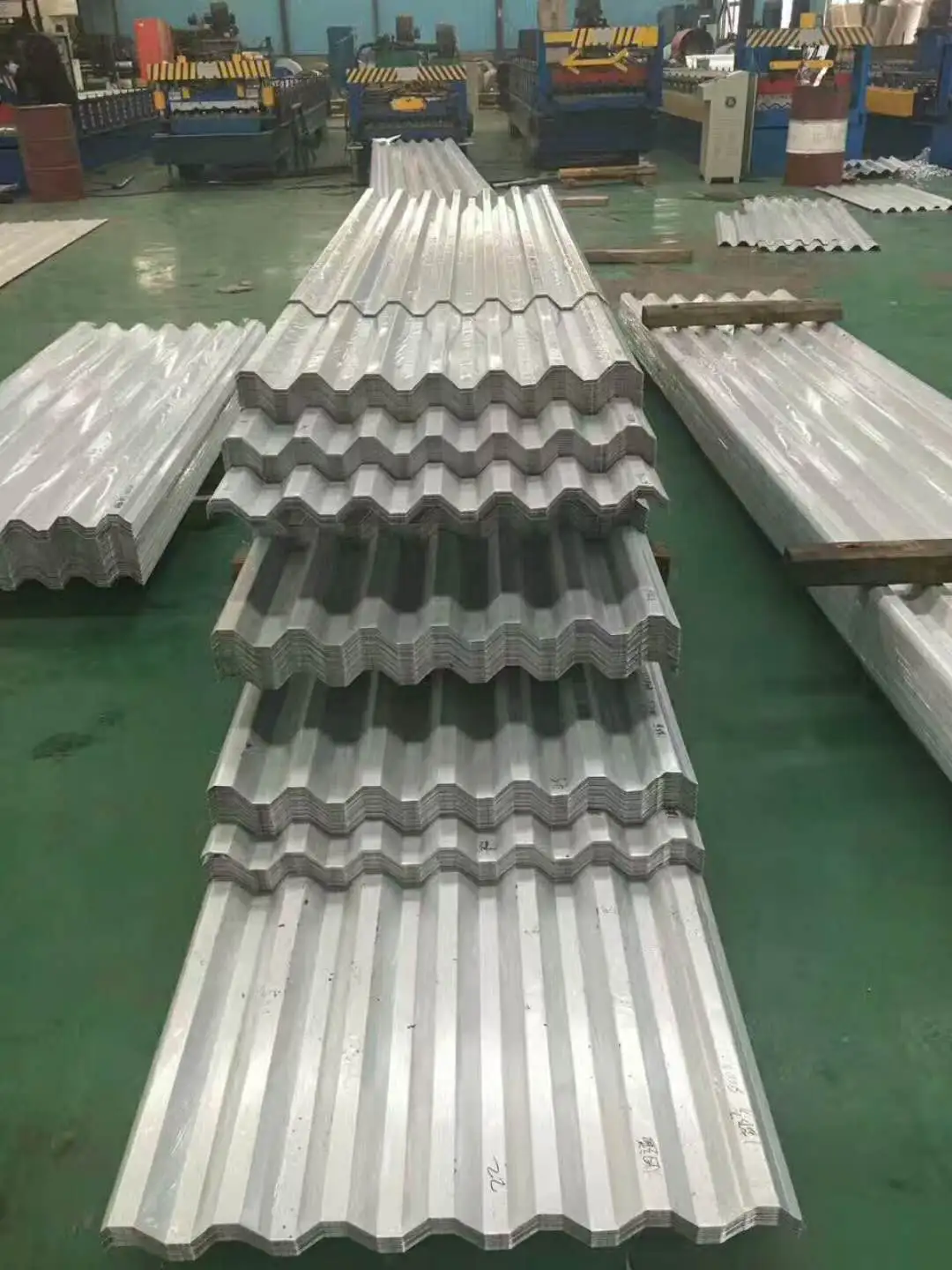

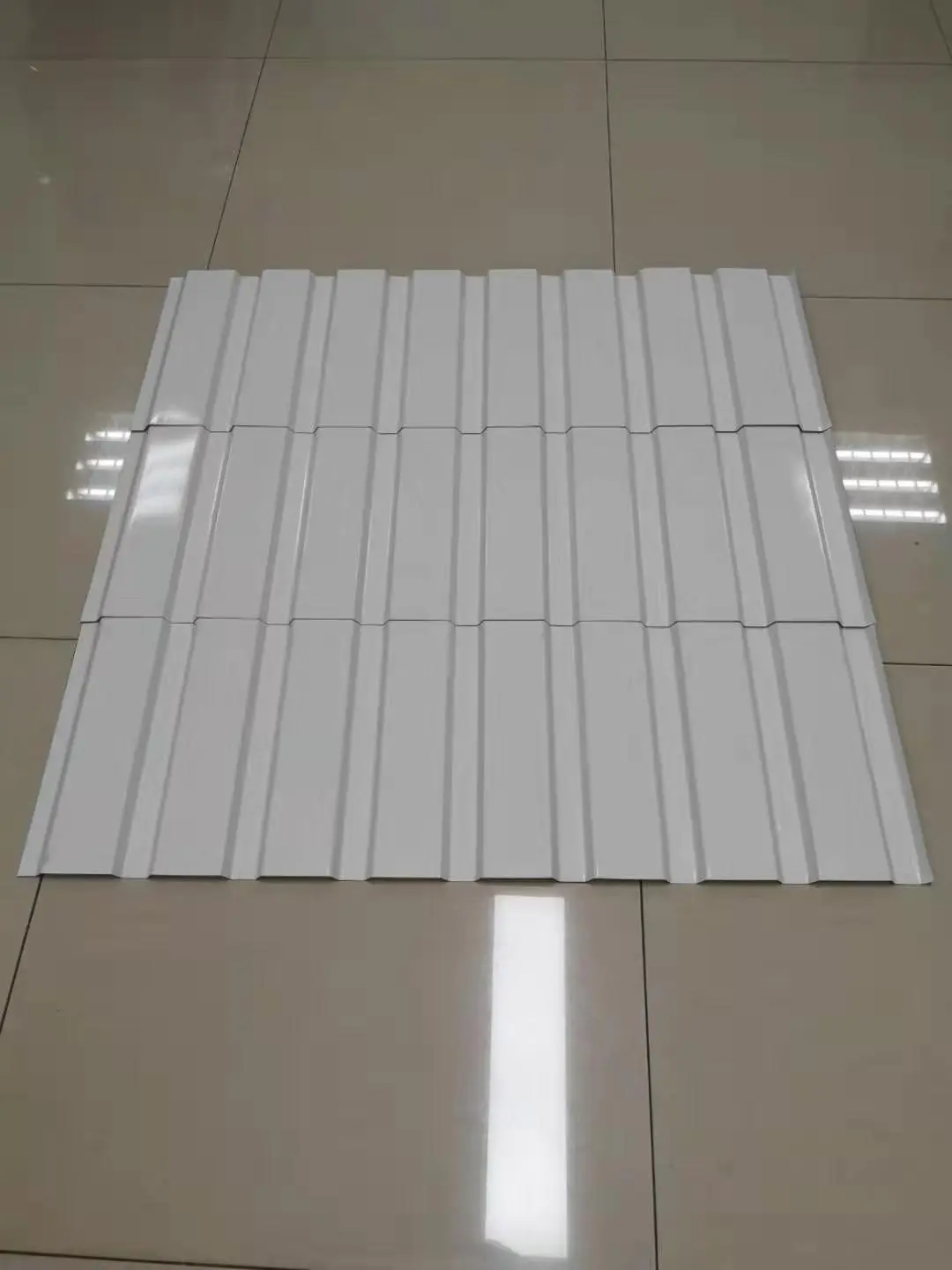

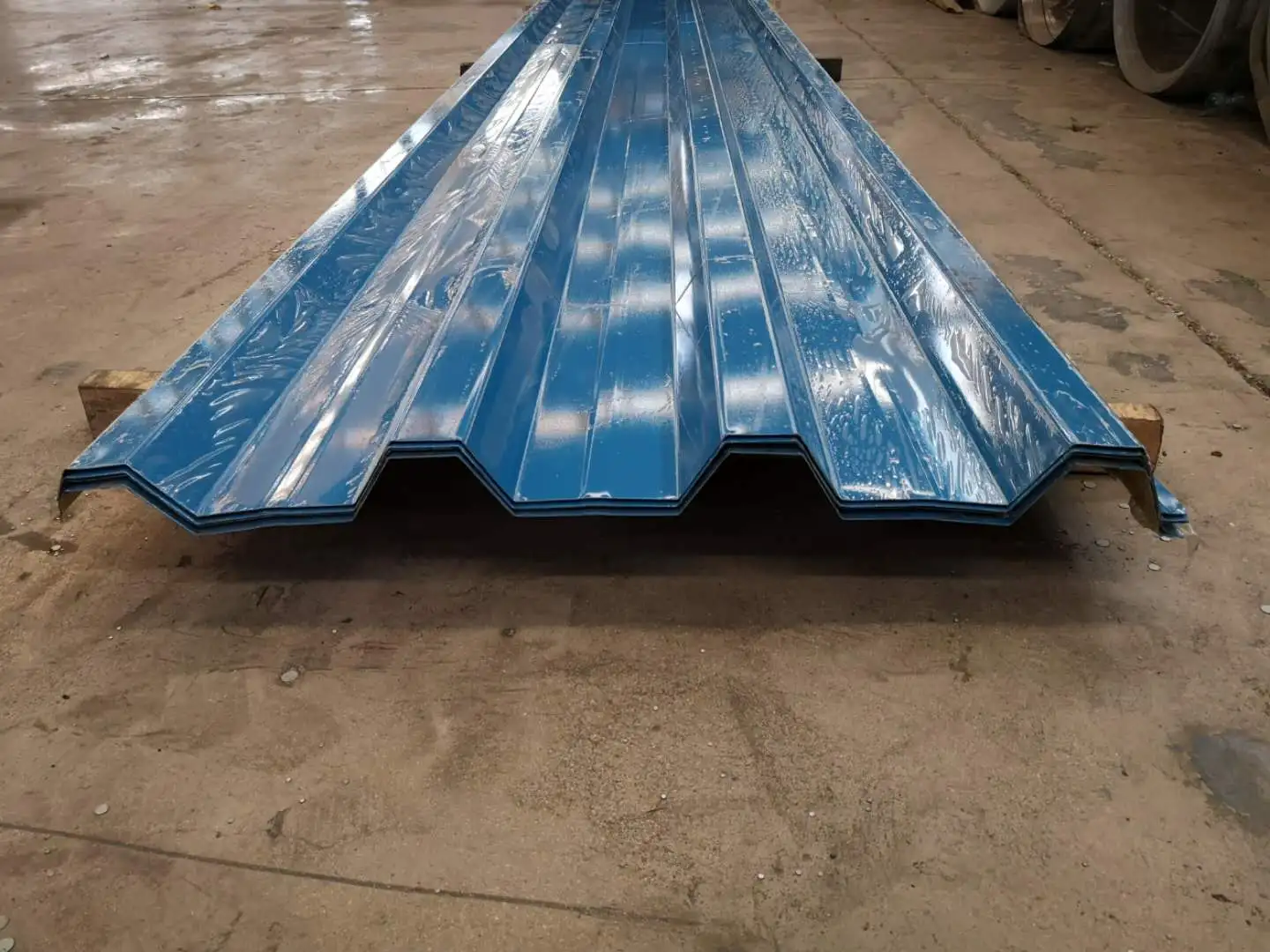

कलर-कोटेड प्रोफाइल स्टील शीट्स को कोल्ड-रोल द्वारा नालीदार प्रोफाइल में कलर-कोटेड स्टील कॉइल बनाकर तैयार किया जाता है। वे औद्योगिक भवनों, गोदामों और बड़े-स्पैन वाले इस्पात संरचनाओं के लिए छत, दीवार पर आवरण और आंतरिक या बाहरी सजावट के रूप में काम करते हैं। प्रत्येक शीट में एक स्टील सब्सट्रेट होता है जो यांत्रिक शक्ति प्रदान करता है, एक धातु कोटिंग जो संक्षारण अवरोधक के रूप में कार्य करती है, और एक कार्बनिक कोटिंग होती है जो मौसम प्रतिरोध और उपस्थिति प्रदान करती है। SENBO इन प्रोफाइलों के लिए कई रोल-फॉर्मिंग लाइनें संचालित करता है, जिसमें प्रोफ़ाइल ज्यामिति, कोटिंग मोटाई और बेस मेटल ग्रेड पर इन-हाउस जांच होती है।

आधार सामग्री और कोटिंग

कच्चा माल कोल्ड-रोल्ड या हॉट-रोल्ड स्टील स्ट्रिप है, जिसे आमतौर पर 1000 मिमी चौड़ाई श्रृंखला में आपूर्ति की जाती है। उपज शक्ति ग्रेड में 250 एमपीए, 280 एमपीए, 320 एमपीए, 350 एमपीए और 550 एमपीए शामिल हैं। कोटिंग संरचना जीबी/टी 12754 का अनुपालन करती है। एक सामान्य कॉन्फ़िगरेशन सामने की तरफ टॉपकोट की दो परतों और पीछे की तरफ एक परत का उपयोग करता है। पॉलिएस्टर (पीई) या फ्लोरोकार्बन (पीवीडीएफ) कोटिंग्स का चयन आवश्यक मौसम प्रतिरोध के अनुसार किया जाता है। ऑर्डर के समय विशिष्ट कोटिंग प्रकार की पुष्टि की जाती है।

उत्पाद विशिष्टताएँ

सामान्य मोटाई 0.4 मिमी से 1.6 मिमी तक होती है। छत और दीवार पर आवरण बनाने के लिए आमतौर पर न्यूनतम 0.5 मिमी से 0.6 मिमी का उपयोग किया जाता है, जबकि महत्वपूर्ण भवन का बाहरी भाग 0.6 मिमी से कम नहीं होना चाहिए। लोड-बेयरिंग फ़्लोर डेकिंग के लिए 2 मिमी या 3 मिमी तक की मोटाई की आवश्यकता हो सकती है। गलियारे की ऊंचाई 10 मिमी से 200 मिमी तक होती है। बिना कड़े खंडों के लिए, ऊंचाई-से-मोटाई अनुपात को अधिमानतः 200 से नीचे रखा जाना चाहिए। प्रभावी चौड़ाई प्रोफ़ाइल पर निर्भर करती है। व्यापक रूप से उपयोग की जाने वाली प्रोफाइल में YX35-125-750 (35 मिमी रिब ऊंचाई, 750 मिमी प्रभावी चौड़ाई), जियाओची 760 (YX51-380-760), और जियाओची 820 शामिल हैं।

तकनीकी निर्देश

प्रदर्शन सत्यापन

1. हल्का और उच्च शक्ति

प्रोफाइल वाली रंगीन स्टील शीट का वजन 6 किलोग्राम/वर्ग मीटर और 10 किलोग्राम/वर्ग मीटर के बीच होता है, जो पारंपरिक कंक्रीट या चिनाई वाले आवरण से काफी कम है। उपज शक्ति 250 एमपीए से 550 एमपीए तक होती है, जो अच्छी डायाफ्राम कठोरता और भार क्षमता प्रदान करती है। हुआंग्शी डे स्पेशल स्टील मुख्य कार्यशाला में, 0.8 मिमी की बेस मेटल मोटाई के साथ YX114-333-666 प्रोफाइल वाली छत शीट अकेले बीसी स्पैन के लिए 13,200 वर्ग मीटर के क्षेत्र में स्थापित की गईं, जो बड़ी औद्योगिक छतों के लिए उपयुक्तता की पुष्टि करती है।

2. निर्माण क्षमता

उत्पाद फैक्ट्री प्रीफैब्रिकेशन और ऑन-साइट रोल फॉर्मिंग दोनों का समर्थन करता है। अनहुई चाओलोंग ऑप्टोइलेक्ट्रॉनिक्स फैक्ट्री परियोजना में, वाहन पर लगी रोल-फॉर्मिंग मशीनों ने साइट पर शीट का उत्पादन किया, जिससे तत्काल स्थापना की अनुमति मिली और परिवहन क्षति को रोका गया। आर्टिकुलेटेड बूम लिफ्टों ने स्थिति निर्धारण में सहायता की, स्थापना दक्षता को 70% तक बढ़ाया और उच्च-ऊंचाई वाले मैन्युअल कार्य को 60% तक कम किया। यह परियोजना 76,000 वर्ग मीटर से अधिक को कवर करती है। लान्झू में युगांग मटेरियल यार्ड में संलग्न भंडारण शेड के लिए, जो उत्तर-पश्चिमी चीन में सबसे बड़ी-स्पैन ट्यूबलर ट्रस संरचना है, छत के पैनलों में रंगीन प्रोफाइल फिनिश के साथ 0.6 मिमी मोटी उच्च शक्ति वाले हॉट-डिप गैल्वनाइज्ड स्टील का उपयोग किया जाता है। लंबी अवधि की स्थापना से छत के ओवरलैप की संख्या कम हो गई।

3. मौसम प्रतिरोध और संक्षारण संरक्षण

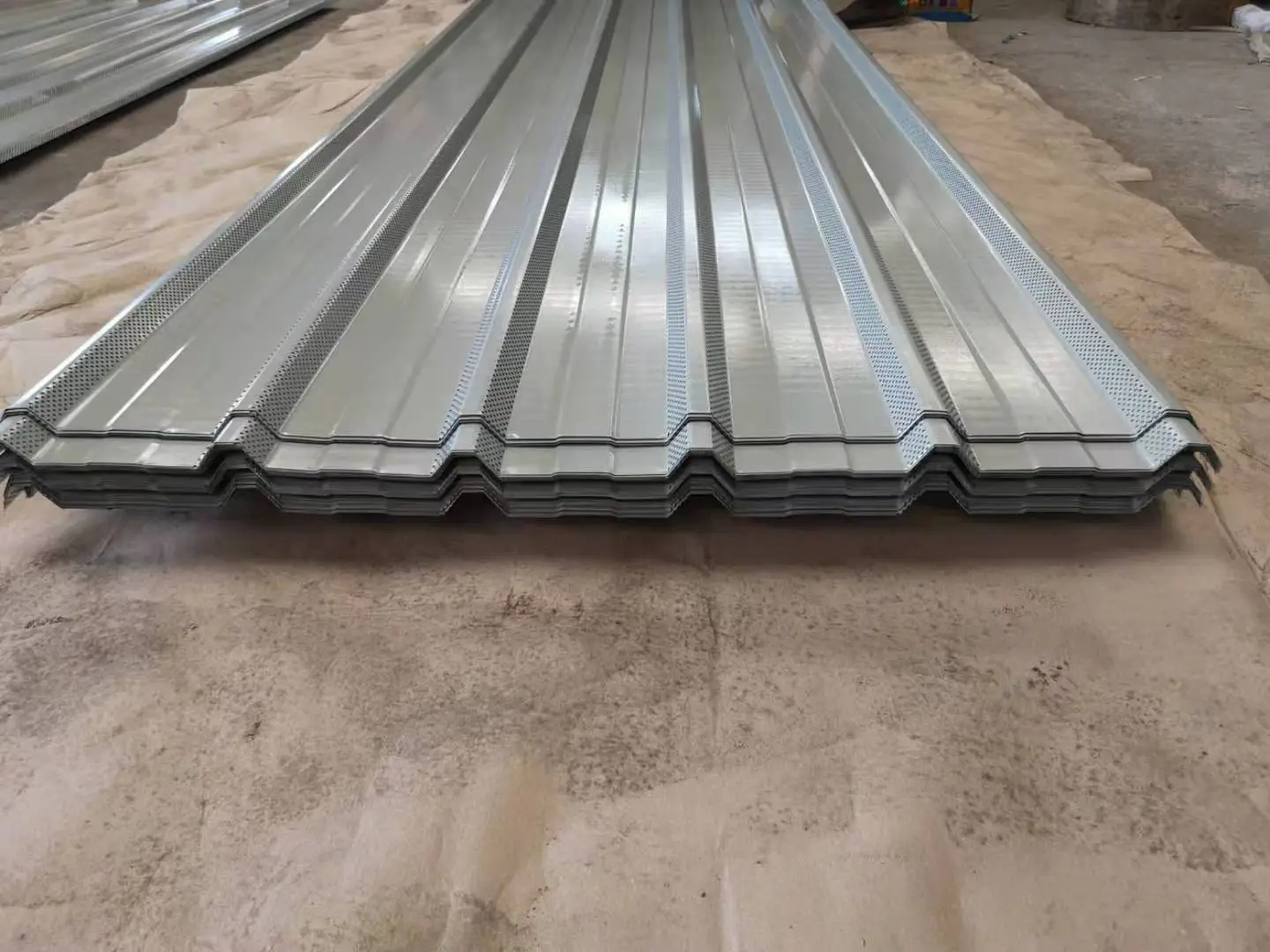

बाहरी कोटिंग स्व-सफाई गुण और दीर्घकालिक मौसम प्रतिरोध प्रदान करती है। संक्षारक वातावरण से मेल खाने के लिए कोटिंग सिस्टम को समायोजित किया जा सकता है। हॉट-डिप गैल्वेनाइज्ड सब्सट्रेट्स के लिए, जब तक अन्यथा निर्दिष्ट न किया जाए, प्रति पक्ष कम से कम 90 ग्राम/वर्ग मीटर का दो तरफा कोटिंग वजन मानक है। एल्यूमीनियम-जिंक मिश्र धातु सब्सट्रेट के लिए, न्यूनतम 50 ग्राम/वर्ग मीटर प्रति पक्ष है। जब मिश्रित छत की निचली शीट एक छिद्रित ध्वनि-अवशोषित पैनल के रूप में कार्य करती है, तो छेद का आकार और अंतर ध्वनिक डिजाइन द्वारा निर्धारित किया जाना चाहिए।

4. संरचनात्मक सुरक्षा और मानक

जीबी/टी 12755-2008 प्रोफाइल स्टील शीट के लिए सामग्री चयन, प्रोफ़ाइल कॉन्फ़िगरेशन, तकनीकी आवश्यकताएं, आयामी सहनशीलता और गुणवत्ता निरीक्षण निर्दिष्ट करता है। दृश्यमान रंग भिन्नता से बचने के लिए, एक ही छत या दीवार परियोजना के लिए सभी शीटों को एक ही उत्पादन बैच से ऑर्डर करने की सलाह दी जाती है।

उत्पाद विशेषताएँ

• समायोज्य ताकत और प्रोफ़ाइल:250 एमपीए से 550 एमपीए तक उपज शक्ति और 10 मिमी से 200 मिमी तक रिब ऊंचाई शीट को विभिन्न स्पैन और लोड स्थितियों से मेल खाने की अनुमति देती है।
• कम मृत वजन:6 किग्रा/वर्ग मीटर से 10 किग्रा/वर्ग मीटर पर, शीट भारी क्लैडिंग सामग्री की तुलना में संरचनात्मक भार और नींव की लागत को कम करती है।
• ऑन-साइट फॉर्मिंग विकल्प:वाहन पर लगी रोल-फॉर्मिंग मशीनें निर्माण स्थल पर शीट का उत्पादन कर सकती हैं, परिवहन क्षति को कम कर सकती हैं और तत्काल स्थापना को सक्षम कर सकती हैं।
• कोटिंग लचीलापन:पीई और पीवीडीएफ सिस्टम पर्यावरण के अनुरूप कोटिंग वजन के साथ लागत और बाहरी स्थायित्व के बीच अलग-अलग संतुलन प्रदान करते हैं।
• विस्तृत प्रोफ़ाइल रेंज:YX35-125-750 और जियाओची 760 जैसी सामान्य प्रोफ़ाइलें विभिन्न प्रकार की वास्तुशिल्प और संरचनात्मक आवश्यकताओं को कवर करती हैं।

विशिष्ट अनुप्रयोग

• औद्योगिक संयंत्रों और रसद गोदामों के लिए छत और दीवार पर आवरण।
• हवाई अड्डे के टर्मिनल, स्टेडियम और प्रदर्शनी केंद्र जैसी बड़ी-बड़ी सार्वजनिक इमारतें।
• जीबी/टी 12755-2008 के अनुसार स्टील संरचना वाली इमारतों को प्रोफाइल स्टील शीट की आवश्यकता होती है।
• कम्पोजिट फ़्लोर डेकिंग, जहां 0.8 मिमी की न्यूनतम मोटाई के साथ हॉट-डिप गैल्वनाइज्ड स्टील की सिफारिश की जाती है।

स्थापना और हैंडलिंग दिशानिर्देश

• शीट की स्थापना शुरू करने से पहले संरेखण के लिए सहायक पर्लिन का निरीक्षण करें।
• पसलियों की विकृति को रोकने के लिए बंडलों को चौड़ी स्लिंग से उठाएं।
• शीटों को कैंची या निबलर्स से काटें जो कोटिंग को नुकसान पहुंचाए बिना साफ किनारे बनाते हैं।
• गैल्वेनिक जंग से बचने के लिए कोटिंग सिस्टम से मेल खाने वाले वॉशर वाले फास्टनरों का उपयोग करें।
• अंत लैप्स और साइड लैप्स पर निर्दिष्ट ओवरलैप और सीलिंग विवरण का पालन करें।
• घुमावदार अनुप्रयोगों के लिए, बनाने से पहले आपूर्तिकर्ता के साथ न्यूनतम झुकने वाले त्रिज्या को सत्यापित करें।

सामान्य प्रश्न

मैं छत के लिए सही रिब ऊंचाई और प्रोफ़ाइल कैसे चुनूं?

पसलियों की ऊंचाई झुकने की कठोरता और फैलने की क्षमता को प्रभावित करती है। छोटी अवधि के लिए, 35 मिमी जैसी निचली पसलियाँ पर्याप्त हो सकती हैं। लंबी अवधि या अधिक भार के लिए, 51 मिमी या अधिक जैसे गहरे प्रोफाइल की आवश्यकता होती है। प्रोफ़ाइल का चयन स्पैन टेबल और डिज़ाइन गणना के आधार पर किया जाना चाहिए, न कि केवल उपस्थिति के आधार पर।

प्रोफाइल रंगीन स्टील शीट के लिए न्यूनतम छत ढलान क्या है?

2% से 5% की ढलान बिना अंतिम अंतराल वाली निरंतर लंबाई वाली शीटों के लिए विशिष्ट है। निचली ढलानों से पानी जमा होने का खतरा बढ़ जाता है, जिससे कोटिंग का जीवन छोटा हो सकता है। स्थानीय वर्षा की तीव्रता और जल निकासी डिज़ाइन पर भी विचार किया जाना चाहिए।

क्या इन शीटों का उपयोग घुमावदार छतों के लिए किया जा सकता है?

हां, कई प्रोफाइलों को रोल-फॉर्मिंग या प्रेस-ब्रेकिंग द्वारा बड़े दायरे में घुमाया जा सकता है। न्यूनतम त्रिज्या शीट की मोटाई, रिब ज्यामिति और कोटिंग के प्रकार पर निर्भर करती है। निर्माता के साथ शीघ्र समन्वय की अनुशंसा की जाती है।

तटीय या औद्योगिक क्षेत्रों के लिए किस कोटिंग भार की अनुशंसा की जाती है?

तटीय या संक्षारक औद्योगिक वातावरण के लिए, प्रति पक्ष कम से कम 50 ग्राम/वर्ग मीटर वाले अल-जेडएन लेपित सब्सट्रेट को प्राथमिकता दी जाती है, और एक पीवीडीएफ टॉपकोट अक्सर निर्दिष्ट किया जाता है। अत्यधिक आक्रामक स्थितियों में, उच्च कोटिंग भार या अतिरिक्त सुरक्षात्मक उपायों की आवश्यकता हो सकती है।

गुणवत्ता नियंत्रण और दस्तावेज़ीकरण

आपूर्तिकर्ताओं को बेस स्टील और कोटिंग मोटाई रिकॉर्ड के लिए मिल परीक्षण प्रमाणपत्र प्रदान करना चाहिए। प्रोफ़ाइल आयाम और सतह की स्थिति की जांच उत्पादन के दौरान और शिपमेंट से पहले की जाती है। विशिष्ट पवन उत्थान या संरचनात्मक प्रदर्शन की आवश्यकता वाली परियोजनाओं के लिए, अनुरोध पर परीक्षण रिपोर्ट या गणना प्रदान की जा सकती है।

चयन संबंधी विचार

• शीट की मोटाई और प्रोफ़ाइल का चयन करने से पहले डिज़ाइन पवन भार और अवधि आवश्यकताओं की पुष्टि करें।
• परियोजना के पर्यावरणीय जोखिम और सेवा जीवन की अपेक्षा के आधार पर कोटिंग प्रणाली चुनें।
• रंग की एकरूपता सुनिश्चित करने के लिए एक ही ऊंचाई या छत के समतल के लिए सभी शीटों को एक ही उत्पादन बैच से ऑर्डर करें।
• यदि परिवहन या लंबी शीट की लंबाई चिंता का विषय है तो ऑन-साइट रोल फॉर्मिंग के उपयोग पर चर्चा करें।
