स्टेनलेस स्टील क्लीनरूम पैनल, जिन्हें शुद्धिकरण पैनल के रूप में भी जाना जाता है, एक समग्र प्रक्रिया के माध्यम से निर्मित सैंडविच-संरचित पैनल हैं।सेनबो भवन निर्माण सामग्रीसामग्री अनुकूलता और दीर्घकालिक प्रदर्शन पर ध्यान देने के साथ फार्मास्युटिकल, मेडिकल, इलेक्ट्रॉनिक्स और खाद्य उद्योगों में नियंत्रित वातावरण के लिए इन पैनलों की आपूर्ति करता है।
पैनलों में धातु का सामना करने वाली सामग्री और एक कार्यात्मक कोर शामिल है। फेसिंग विकल्पों में रंग-लेपित स्टील, स्टेनलेस स्टील, एल्यूमीनियम मिश्र धातु और टाइटेनियम-जिंक मिश्र धातु शामिल हैं, जिनकी सामान्य मोटाई 0.4-0.8 मिमी है। सतह कोटिंग्स में पीई (पॉलिएस्टर), पीवीडीएफ (फ्लोरोकार्बन), और एचडीपी (उच्च टिकाऊपन पॉलिएस्टर) शामिल हैं। सामना करने वाली सामग्रियों को 0.6-0.8 के प्रकाश परावर्तन गुणांक को प्राप्त करने के लिए डिज़ाइन किया गया है, जो क्लीनरूम के अंदर लगातार प्रकाश की स्थिति बनाए रखने में मदद करता है।

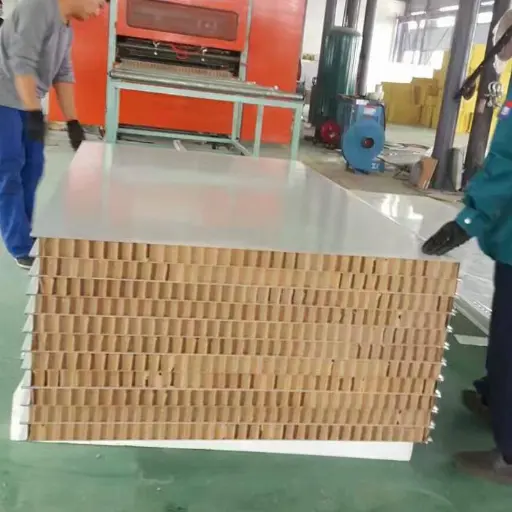

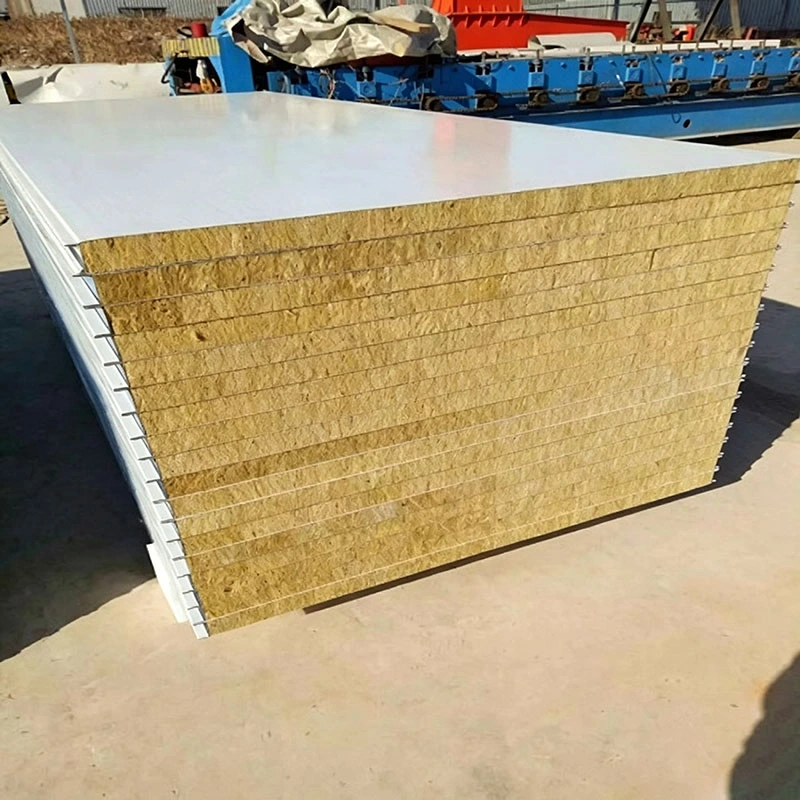

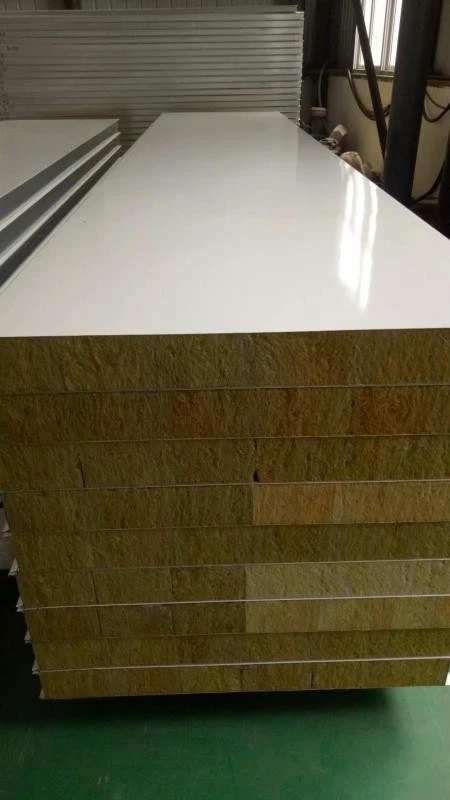

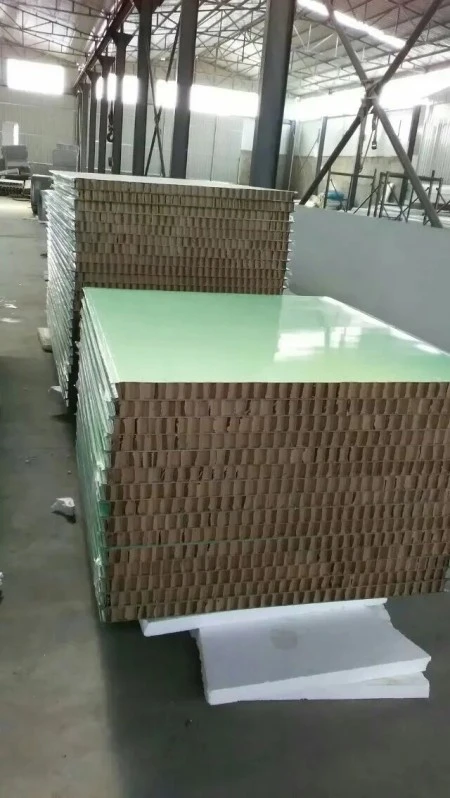

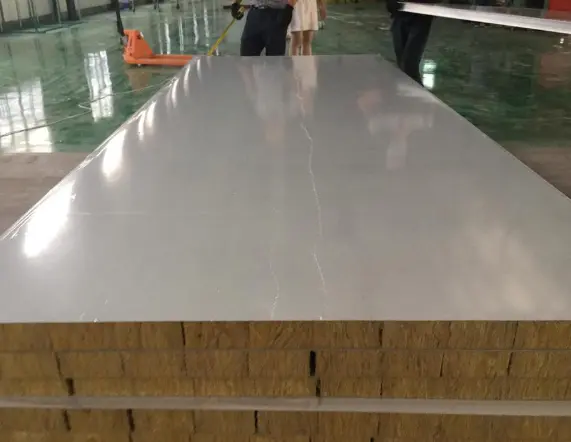

रोगाणुरोधी कार्यक्षमता वाले उत्पादों के लिए, रोगाणुरोधी एजेंटों को कोटिंग में शामिल किया जाता है। इन एजेंटों का उद्देश्य स्टैफिलोकोकस ऑरियस, एस्चेरिचिया कोली और स्यूडोमोनास एरुगिनोसा जैसे सामान्य रोगजनक बैक्टीरिया के विकास को रोकना है। मुख्य सामग्री का चयन अग्नि रेटिंग, शक्ति आवश्यकताओं और कार्यात्मक आवश्यकताओं के आधार पर किया जाता है, जिसमें रॉक वूल, ग्लास-मैग्नीशियम रॉक वूल, एल्यूमीनियम हनीकॉम्ब, पेपर हनीकॉम्ब, मैग्नीशियम ऑक्सीसल्फेट, सिलिकॉन-संशोधित रॉक वूल और जिप्सम शामिल हैं।
निम्न तालिका 50 मिमी मोटे पैनलों के लिए आमतौर पर उपयोग की जाने वाली तीन मुख्य सामग्रियों के प्रमुख गुणों की तुलना करती है। सभी मान मानक प्रयोगशाला परीक्षण विन्यास पर आधारित हैं; वास्तविक प्रदर्शन पैनल निर्माण और स्थापना स्थितियों के साथ भिन्न हो सकता है।
| मुख्य सामग्री प्रकार | कोर घनत्व | पैनल वजन (50 मिमी) | लचीली भार क्षमता (50 मिमी) | अग्नि प्रतिरोध रेटिंग | हाइड्रोफोबिसिटी |
|---|---|---|---|---|---|
| रॉक वूल | 100-120 किग्रा/वर्ग मीटर | 15-16 किग्रा/वर्ग मीटर | 1.1 केएन/एम² | 30 मि | ≥98% |
| ग्लास-मैग्नीशियम रॉक ऊन | — | 17-23 किग्रा/वर्ग मीटर | 1.25 केएन/एम² | 60 मिनट | — |
| एल्यूमिनियम मधुकोश | — | 10-15 किग्रा/वर्ग मीटर | 1.0 केएन/एम² | 41 मि | — |
अग्नि प्रतिरोध मान संबंधित अग्नि परीक्षण विधि के अनुसार परीक्षण किए गए मानक दीवार विन्यास में 50 मिमी पैनल को संदर्भित करता है। परीक्षण रिपोर्ट अनुरोध पर उपलब्ध हैं।
केंद्रीय-कनेक्शन प्रकारों के लिए मानक पैनल की चौड़ाई 980 मिमी और 1180 मिमी है, और जीभ-और-नाली प्रकार के लिए 950 मिमी और 1150 मिमी है। अनुकूलन के साथ मोटाई के विकल्प 50 मिमी, 75 मिमी, 100 मिमी और 150 मिमी हैं। दीवार पैनल की लंबाई 100 मिमी से 9000 मिमी तक होती है, जबकि छत पैनल की लंबाई 100 मिमी से 3500 मिमी तक होती है।
दो मुख्य संरचनात्मक रूपों का उपयोग किया जाता है। सेंट्रल-कनेक्शन "बॉक्स" पैनल में सभी चार तरफ पूर्व-एम्बेडेड जेड-आकार की गैल्वनाइज्ड स्टील एज कील होती हैं और एच-आकार के एल्यूमीनियम प्रोफाइल का उपयोग करके जुड़े होते हैं। जीभ और नाली पैनल एक पुरुष-महिला इंटरलॉकिंग कनेक्शन का उपयोग करते हैं जो एक मजबूत संयुक्त सील प्रदान करता है। इन रूपों के बीच का चुनाव आवश्यक संयुक्त उपस्थिति, सीलिंग प्रदर्शन और स्थापना अनुक्रम पर निर्भर करता है।
फार्मास्युटिकल क्लीनरूम के डिजाइन कोड (जीबी 50457-2019) के अनुसार, विभाजन प्रणालियों को 100 पीए के दबाव अंतर का सामना करना होगा, और छत प्रणालियों में कम से कम 120 किलोग्राम/वर्ग मीटर की भार वहन क्षमता होनी चाहिए। जीएमपी कार्यशालाओं और वैक्सीन उत्पादन लाइनों में, पैनल सतहों को एसिड, क्षार, नमक स्प्रे और वाष्पीकृत हाइड्रोजन पेरोक्साइड (वीएचपी) जैसे स्टेरिलेंट्स का भी विरोध करना चाहिए। यह लगातार कीटाणुशोधन प्रोटोकॉल के तहत दीर्घकालिक स्थायित्व सुनिश्चित करता है।
ऑपरेटिंग रूम और आईसीयू जैसे मेडिकल साफ स्थानों में धूल जमा होने और बैक्टीरिया के विकास को रोकने के लिए कसकर सील किए गए जोड़ों के साथ घनी, चिकनी पैनल सतहों की आवश्यकता होती है। उदाहरण के लिए, कुछ ऑपरेटिंग रूम परियोजनाओं में, कम-माइक्रोबियल वातावरण का समर्थन करने के लिए रोगाणुरोधी क्लीनरूम पैनल निर्दिष्ट किए जाते हैं। कैल्शियम सिलिकेट सब्सट्रेट और पॉलिएस्टर सतह कोटिंग्स के साथ अकार्बनिक पूर्व-लेपित पैनल इन मांग वाली सेटिंग्स के लिए एक विकल्प हैं, जो आमतौर पर 1220×2440×6 मिमी शीट में उपलब्ध हैं।
खाद्य प्रसंस्करण सुविधाओं और केंद्रीय रसोई को जीबी 50687-2011 के तहत रोगाणुरोधी और एंटी-मोल्ड आवश्यकताओं को पूरा करना होगा। इन वातावरणों में क्लीनरूम पैनलों को लगातार सफाई का सामना करना चाहिए और एक स्वच्छ उत्पादन क्षेत्र बनाए रखने में मदद करनी चाहिए। चिकनी, गैर-छिद्रपूर्ण सतहें स्वच्छता को सरल बनाती हैं और संदूषण के जोखिम को कम करती हैं।
चिप निर्माण और डिस्प्ले पैनल सुविधाओं में जीबी 50472-2008 के तहत विशिष्ट एंटी-स्टैटिक आवश्यकताएं हैं। मुख्य उत्पादन क्षेत्रों में, कण संदूषण पैदा किए बिना उपकरण तक पहुंच और प्रक्रिया समायोजन की अनुमति देने के लिए सिलिकॉन-मुक्त, अलग करने योग्य विभाजन प्रणालियों की सिफारिश की जाती है।
प्रयोगशाला स्वच्छ क्षेत्रों के लिए दीवार की सतहों की आवश्यकता होती है जो रासायनिक अभिकर्मकों का विरोध करती हैं और समय के साथ स्थिर रहती हैं। एल्यूमीनियम प्रोफाइल और एक निर्बाध इंटरलॉकिंग डिज़ाइन से जुड़े पैनल संयुक्त अखंडता बनाए रखने और धूल संचय को रोकने में मदद करते हैं। कुछ बड़ी प्रयोगशाला परियोजनाओं ने बाहरी दीवार पर चढ़ने के लिए इस प्रकार के पैनल का उपयोग किया है, जहां रासायनिक प्रतिरोध आवश्यक है।
निम्नलिखित पैरामीटर मानक उत्पादन और प्रासंगिक परीक्षण मानकों पर आधारित हैं। परीक्षण रिपोर्ट और प्रमाणपत्र अनुरोध पर उपलब्ध हैं। कृपया विशिष्ट मानक संस्करण और परीक्षण कॉन्फ़िगरेशन के लिए वास्तविक परीक्षण रिपोर्ट देखें।
| प्रदर्शन संकेतक | पैरामीटर/विनिर्देश | नोट्स/मानक आधार |
|---|---|---|
| सामना करने वाली सामग्री | रंग-लेपित स्टील / स्टेनलेस स्टील / एल्यूमीनियम मिश्र धातु / टाइटेनियम-जस्ता | मोटाई: 0.4-0.8 मिमी |
| सतह कोटिंग | पीई/पीवीडीएफ/एचडीपी | प्रकाश परावर्तन: 0.6–0.8 |
| मुख्य सामग्री प्रकार | रॉक वूल / ग्लास-मैग्नीशियम रॉक वूल / एल्युमीनियम हनीकॉम्ब / पेपर हनीकॉम्ब / एमओएस, आदि। | आग और ताकत की आवश्यकताओं के आधार पर चयन किया गया |
| पैनल की मोटाई | 50/75/100/150 मिमी | अनुकूलन |
| पैनल की चौड़ाई | केंद्रीय जोड़: 980/1180 मिमी; जीभ और नाली: 950/1150 मिमी | अनुकूलन |
| रॉक वूल पैनल फ्लेक्सुरल क्षमता | ≥1.1 kN/m² (50 मिमी) | परीक्षण विधि अनुरोध पर उपलब्ध है |
| रॉक वूल पैनल हाइड्रोफोबिसिटी | ≥98% | |
| दहन प्रदर्शन | रॉक वूल कोर के लिए क्लास ए (ए1)। | प्रति जीबी 8624 (वर्तमान संस्करण) |
| अग्नि प्रतिरोध रेटिंग (50 मिमी) | रॉक वूल: 30 मिनट; ग्लास-मैग्नीशियम रॉक ऊन: 60 मिनट; एल्यूमिनियम मधुकोश: 41 मिनट | मानक अग्नि परीक्षणों के आधार पर; रिपोर्ट में कॉन्फ़िगरेशन विवरण |
| ध्वनि इन्सुलेशन (50 मिमी) | रॉक ऊन: 25 डीबी; ग्लास-मैग्नीशियम रॉक ऊन: 30 डीबी | |
| छत भार क्षमता | ≥120 किग्रा/वर्ग मीटर | फार्मास्युटिकल क्लीनरूम की आवश्यकता |
| ऊष्मा अंतरण गुणांक | 50 मिमी: ≤0.95 डब्लू/(एम²·के); 75 मिमी: ≤0.6; 100 मिमी: ≤0.5 | |
| समतलता विचलन | ≤2 मिमी | |
| रंग में अंतर | ≤0.8 एनबीएस (एक ही कमरा) |

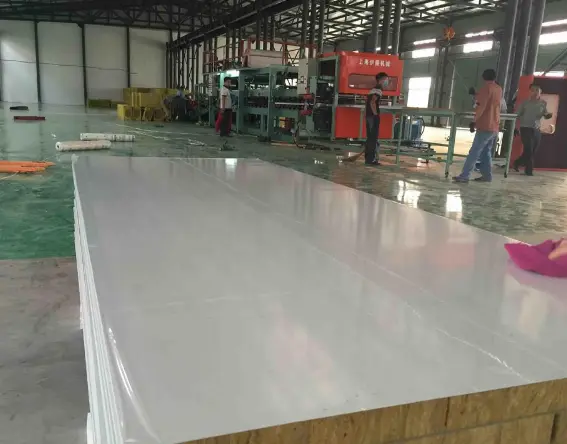

SENBO बिल्डिंग मटेरियल स्वचालित उत्पादन लाइनों पर क्लीनरूम पैनल का उत्पादन करता है। विनिर्माण प्रक्रिया में मेटल फेसिंग की तैयारी, कोर कटिंग और प्लेसमेंट, चिपकने वाला अनुप्रयोग, गर्म दबाव, किनारे सीलिंग और अंतिम ट्रिमिंग शामिल है। शिपमेंट से पहले प्रत्येक बैच का आयामी सटीकता, सतह समतलता, संबंध शक्ति और कोटिंग गुणवत्ता के लिए निरीक्षण किया जाता है।
हमारी गुणवत्ता नियंत्रण टीम स्टील कॉइल्स और कोर सामग्रियों पर आने वाली सामग्री का निरीक्षण, लेमिनेशन के दौरान प्रक्रिया में जांच और तैयार पैनलों का अंतिम निरीक्षण करती है। दहन प्रदर्शन, तापीय चालकता और अन्य प्रमुख मापदंडों के लिए परीक्षण रिपोर्ट शिपमेंट के साथ प्रदान की जा सकती है।
एक सटीक उद्धरण तैयार करने के लिए, कृपया अपनी पूछताछ के साथ निम्नलिखित जानकारी प्रदान करें:
1.पैनल अनुप्रयोग: दीवार या छत प्रणाली।
2.आवश्यक पैनल मोटाई और चौड़ाई।
3.सामना करने की सामग्री और मोटाई।
4.कोर सामग्री प्राथमिकता (रॉक वूल, ग्लास-मैग्नीशियम रॉक वूल, एल्यूमीनियम हनीकॉम्ब, आदि)।
5.अग्नि रेटिंग आवश्यकता (कक्षा ए, बी1, या विशिष्ट अग्नि प्रतिरोध अवधि)।
6.क्लीनरूम वर्गीकरण या उद्योग मानक (फार्मास्युटिकल, इलेक्ट्रॉनिक्स, भोजन, आदि)।
7.एंटीस्टैटिक आवश्यकता (यदि कोई हो)।
8.रासायनिक जोखिम या कीटाणुशोधन प्रोटोकॉल (उदाहरण के लिए, वीएचपी, क्लोरीन-आधारित)।
9.सीलिंग लोड आवश्यकता (यदि लागू हो)।
10.कनेक्शन प्रकार की प्राथमिकता: केंद्रीय कनेक्शन या जीभ और नाली।
11.दरवाज़ा, खिड़की, या खोलने की आवश्यकताएँ।
12.परियोजना का स्थान और अनुमानित मात्रा.
1.बायोफार्मास्युटिकल जीएमपी कार्यशालाओं और वैक्सीन उत्पादन लाइनों के लिए स्वच्छ विभाजन और छत प्रणाली।
2.अस्पताल के संचालन कक्षों, आईसीयू और नकारात्मक दबाव वाले आइसोलेशन वार्डों के लिए संलग्नक संरचनाएं।
3.इलेक्ट्रॉनिक्स, सेमीकंडक्टर और चिप निर्माण के लिए क्लीनरूम।
4.खाद्य प्रसंस्करण क्लीनरूम, डेयरी सुविधाओं और केंद्रीय रसोई के लिए संलग्नक प्रणाली।
5.प्रयोगशाला स्वच्छ क्षेत्र, सटीक उपकरण निर्माण, और एयरोस्पेस स्वच्छ वातावरण।
सेंट्रल-कनेक्शन पैनल एच-आकार के एल्यूमीनियम प्रोफाइल का उपयोग करते हैं और एक सपाट, निरंतर सतह की उपस्थिति प्रदान करते हैं। जीभ-और-नाली पैनल इंटरलॉकिंग किनारों का उपयोग करते हैं जो एक सख्त सील प्रदान करते हैं और अक्सर वहां पसंद किए जाते हैं जहां संयुक्त अखंडता महत्वपूर्ण होती है। निर्णय सीलिंग आवश्यकताओं, स्थापना अनुक्रम और सौंदर्य संबंधी प्राथमिकताओं पर निर्भर करता है।
कृपया पैनल अनुप्रयोग (दीवार या छत), मोटाई, चौड़ाई, सामना करने वाली सामग्री, मुख्य सामग्री, अग्नि रेटिंग आवश्यकता, क्लीनरूम वर्गीकरण, किसी भी एंटीस्टेटिक या रासायनिक प्रतिरोध की आवश्यकता, कनेक्शन प्रकार और परियोजना स्थान प्रदान करें। एक विस्तृत चेकलिस्ट ऊपर दी गई है।
उच्च पैनल की मोटाई और कोर घनत्व आम तौर पर लचीली कठोरता और भार क्षमता को बढ़ाते हैं। फार्मास्युटिकल छत के लिए, अक्सर कम से कम 120 किग्रा/वर्ग मीटर की भार क्षमता की आवश्यकता होती है। हमारी इंजीनियरिंग टीम एक कॉन्फ़िगरेशन का चयन करने में मदद कर सकती है जो आपके विशिष्ट स्पैन और लोड शर्तों को पूरा करती है।
हम दहन प्रदर्शन (जीबी 8624), अग्नि प्रतिरोध, तापीय चालकता, लचीली क्षमता और रोगाणुरोधी प्रभावशीलता (यदि लागू हो) के लिए परीक्षण रिपोर्ट प्रदान कर सकते हैं। स्टील फेसिंग और कोर सामग्री के लिए सामग्री प्रमाणपत्र भी उपलब्ध हैं। ऑर्डर करते समय कृपया अपनी दस्तावेज़ीकरण आवश्यकताओं को निर्दिष्ट करें।
कई मामलों में, एक ही पैनल प्रकार का उपयोग दीवारों और छत के लिए किया जा सकता है, लेकिन विक्षेपण को नियंत्रित करने के लिए छत पैनलों की अधिकतम लंबाई आमतौर पर कम (3500 मिमी) होती है। छत पैनलों को उच्च लचीली क्षमता की भी आवश्यकता हो सकती है। हमारी तकनीकी टीम यह पुष्टि कर सकती है कि क्या एक ही कॉन्फ़िगरेशन दोनों अनुप्रयोगों को पूरा करता है।
टियांजिन सेनबो बिल्डिंग मटेरियल टेक्नोलॉजी कं, लिमिटेड क्लीनरूम पैनल, हस्तनिर्मित क्लीनरूम पैनल, रॉक वूल क्लीनरूम पैनल, क्लीनरूम दरवाजे और अन्य धातु लिफाफा उत्पादों का निर्माता है। हमारा उत्पादन आधार जिंगहाई आर्थिक विकास क्षेत्र, तियानजिन, चीन में स्थित है, जो स्वचालित उत्पादन लाइनों और चार-चरण गुणवत्ता निरीक्षण प्रक्रिया से सुसज्जित है। हमारे कारखाने, प्रमाणपत्रों, परीक्षण क्षमताओं और परियोजना संदर्भों के बारे में अधिक जानकारी के लिए, कृपया हमारी वेबसाइट पर जाएँहमारे बारे मेंपेज याहमारी इंजीनियरिंग टीम से संपर्क करें.
