क्लीनरूम एल्यूमिनियम सहायक उपकरण

क्लीनरूम एल्युमीनियम सहायक उपकरण, जिन्हें क्लीनरूम एल्युमीनियम प्रोफाइल के रूप में भी जाना जाता है, नियंत्रित पर्यावरण संलग्नक प्रणालियों के लिए डिज़ाइन किए गए विशेष घटक हैं।सेनबो भवन निर्माण सामग्रीआयामी सटीकता, सतह की सफाई और मॉड्यूलर अनुकूलता पर ध्यान देने के साथ, इन प्रोफाइलों को अपने क्लीनरूम पैनल और एक्सेसरी रेंज के हिस्से के रूप में आपूर्ति करता है।

प्रोफाइल उच्च तापमान एक्सट्रूज़न का उपयोग करके 6063-T5 एल्यूमीनियम-मैग्नीशियम-सिलिकॉन मिश्र धातु से निर्मित होते हैं। सतह की फिनिश में एनोडाइजिंग, इलेक्ट्रोफोरेटिक कोटिंग और पाउडर कोटिंग शामिल हैं, प्रत्येक को संक्षारण प्रतिरोध और एक चिकनी, गैर-धूल पैदा करने वाली फिनिश के लिए चुना गया है। मानक प्रोफ़ाइल की लंबाई 6 मीटर प्रति टुकड़ा है, जिसमें कस्टम कटिंग और गैर-मानक विनिर्देश उपलब्ध हैं।

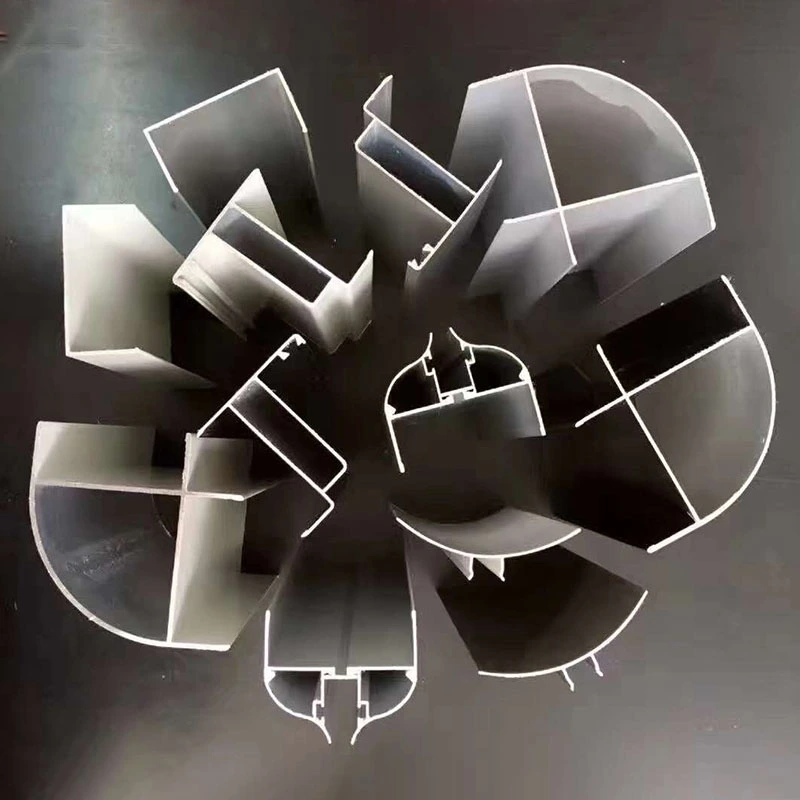

कार्यात्मक रूप से, उत्पाद श्रृंखला में चार मुख्य श्रेणियां शामिल हैं: फ्रेम कनेक्शन प्रोफाइल (आई-प्रोफाइल, एच-प्रोफाइल, टी-प्रोफाइल), सीलिंग और फिनिशिंग प्रोफाइल (यू-चैनल, कोण प्रोफाइल, आंतरिक और बाहरी रेडियस प्रोफाइल), दरवाजा और खिड़की प्रोफाइल (दरवाजा फ्रेम, दरवाजा पत्ती अनुभाग, खिड़की के फ्रेम), और छत निलंबन प्रोफाइल (एफएफयू कील्स, टी-सस्पेंशन बीम, "वाइन ग्लास" सस्पेंशन बीम)।

सामग्री और भूतल उपचार

आधार सामग्री 6063-T5 एल्यूमीनियम मिश्र धातु है, जो ताकत, कठोरता और संक्षारण प्रतिरोध का अच्छा संतुलन प्रदान करती है। तन्य शक्ति 150 से 350 एमपीए तक होती है। एनोडाइजिंग से एक कठोर, पहनने के लिए प्रतिरोधी सतह बनती है जिसे साफ करना आसान होता है और कण नहीं गिरते। पाउडर कोटिंग रंगों की एक विस्तृत श्रृंखला में उपलब्ध टिकाऊ फिनिश प्रदान करती है, जबकि इलेक्ट्रोफोरेटिक कोटिंग जटिल प्रोफाइल पर भी एक समान कवरेज प्रदान करती है।

सभी सतह उपचारों को कम कण उत्पादन और सामान्य कीटाणुनाशकों के प्रतिरोध के लिए साफ-सफाई की आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है। एल्यूमीनियम मिश्र धातु स्वयं गैर विषैले, गंधहीन और नमी और फफूंदी के विकास के लिए प्रतिरोधी है, जिसे इलेक्ट्रॉनिक्स, फार्मास्युटिकल और खाद्य उद्योग के क्लीनरूम में दीर्घकालिक उपयोग के माध्यम से प्रदर्शित किया गया है।

आयामी मानक और उत्पाद रेंज

उद्योग मानकों और आपूर्तिकर्ता उत्पाद डेटा से संकलित, निम्न तालिका सामान्य प्रोफ़ाइल श्रेणियों के लिए प्रतिनिधि विशिष्टताओं को सूचीबद्ध करती है।

वास्तविक स्थापनाओं में प्रदर्शन

1. मॉड्यूलर संगतता और आयामी सहिष्णुता

क्लीनरूम एल्यूमीनियम सहायक उपकरण एक मॉड्यूलर अवधारणा के आसपास डिज़ाइन किए गए हैं, जिसमें 40, 50 और 75 श्रृंखला जैसे सार्वभौमिक विनिर्देश हैं। कनेक्शन स्लॉट की चौड़ाई और छेद के बीच की दूरी उद्योग-मानक आयामों का पालन करती है, और स्लॉट की चौड़ाई की सहनशीलता आमतौर पर ±0.2 मिमी के भीतर नियंत्रित की जाती है। यह विभिन्न घटकों के बीच तीव्र और चुस्त संयोजन सुनिश्चित करता है। फ़ैक्टरी असेंबली सत्यापन में कनेक्शन की जकड़न, आयामी समन्वय और सीलिंग संरचनाओं की अनुकूलता की जांच शामिल है, ताकि स्थापना के बाद प्रोफाइल हस्तक्षेप न करें या गलत संरेखित न हों।

2. सफाई के लिए रेडियस कॉर्नर डिज़ाइन

कठोर स्वच्छता आवश्यकताओं वाले वातावरण में, जैसे कि सेमीकंडक्टर क्लीनरूम और फार्मास्युटिकल जीएमपी वर्कशॉप, दीवार से दीवार और दीवार से छत तक जंक्शनों को 50 मिमी त्रिज्या (आर 50) के साथ एल्यूमीनियम मिश्र धातु कोटिंग के साथ समाप्त किया जाता है। घुमावदार प्रोफ़ाइल 90-डिग्री कोण को समाप्त कर देती है, जिससे धूल जमा होना कम हो जाता है और सफाई और कीटाणुशोधन सरल हो जाता है। सुचारू संक्रमण वायु प्रवाह अशांति को भी कम करता है, जिससे महत्वपूर्ण क्षेत्रों में यूनिडायरेक्शनल लामिना वायु प्रवाह को संरक्षित करने में मदद मिलती है। कोने के घटकों को ब्लाइंड रिवेट्स का उपयोग करके दीवार पैनलों से सुरक्षित किया जाता है, जो वेल्डिंग से जुड़े कण संदूषण के बिना तेजी से स्थापना की अनुमति देता है।

3. एफएफयू सपोर्ट के लिए ग्रिड सीलिंग सिस्टम

एफएफयू (फैन फिल्टर यूनिट) ग्रिड ढांचा क्लीनरूम सीलिंग सिस्टम के लिए प्राथमिक संरचनात्मक समर्थन है। यह मानकीकृत कनेक्टर्स (दो-तरफ़ा, तीन-तरफ़ा, चार-तरफ़ा, आदि) के साथ इकट्ठे किए गए उच्च शक्ति वाले टी-आकार के एल्यूमीनियम मिश्र धातु प्रोफाइल का उपयोग करता है। 6063-T5 मिश्र धातु सिस्टम को हल्का लेकिन मजबूत रखता है, और प्रोफ़ाइल क्रॉस-सेक्शन में उपयोगिता रूटिंग के लिए समर्पित चैनल शामिल हैं। संक्षारण प्रतिरोध के लिए कनेक्टर्स को गैल्वेनाइज्ड किया जाता है। मानक ग्रिड मॉड्यूल में 1180×580 मिमी का आंतरिक उद्घाटन होता है, जो एफएफयू स्थापना आवश्यकताओं से मेल खाता है।

निलंबन प्रणाली में भार वहन क्षमता के लिए 30% सुरक्षा मार्जिन शामिल है। हैंगर रिक्ति को 1200 मिमी के भीतर बनाए रखा जाता है, और फ़्रेम लेवलिंग को 1 मिमी प्रति मीटर से कम की सहनशीलता पर रखा जाता है। पारंपरिक वेल्डेड फ़्रेमों की तुलना में, यह पूर्व-संयोजन दृष्टिकोण निर्माण समय को 30% से अधिक कम कर देता है और बाद के रखरखाव दक्षता में 50% तक सुधार करता है।

4. सतह की सफाई और सीलिंग प्रदर्शन

एनोडाइजिंग या पाउडर कोटिंग के बाद, इन प्रोफाइलों की सतहें चिकनी, गड़गड़ाहट रहित और धूल के आसंजन के प्रति प्रतिरोधी होती हैं। पूर्व-इंजीनियर्ड खांचे सीलिंग स्ट्रिप्स, पीवीसी कैप और प्लास्टिक कॉर्नर गार्ड जैसे गैर-धातु घटकों की स्थापना की अनुमति देते हैं, जो धूल-प्रूफिंग और वायुरोधी को बढ़ाते हैं। एल्यूमीनियम मिश्र धातु सामग्री स्वयं गैर विषैले, गंधहीन, संक्षारण प्रतिरोधी और नमी प्रतिरोधी है, कई उद्योगों में साफ-सुथरे वातावरण में दीर्घकालिक प्रदर्शन के साथ।

कार्यात्मक विशेषताएँ

1. विश्वसनीय सामग्री गुण।6063-टी5 एल्यूमीनियम मिश्र धातु एक समान बनावट और 150-350 एमपीए की तन्य शक्ति प्रदान करती है। सामान्य सफ़ाई कक्ष परिस्थितियों में डिज़ाइन सेवा जीवन कम से कम 15 वर्ष है।

2. टाइट असेंबली के लिए सटीक सहनशीलता।स्लॉट चौड़ाई सहिष्णुता ±0.2 मिमी के भीतर बनाए रखी जाती है। मॉड्यूलर डिजाइन और मानकीकृत इंटरफेस क्लीनरूम पैनल और सीलिंग स्ट्रिप्स जैसी पूरक सामग्रियों के साथ एक चुस्त फिट सुनिश्चित करते हैं।

3. चिकनी, धूल न पैदा करने वाली सतह।एनोडाइजिंग, इलेक्ट्रोफोरेसिस और पाउडर कोटिंग सहित सतह के उपचार एक चिकनी, गैर-छिद्रपूर्ण फिनिश का उत्पादन करते हैं जो संक्षारण प्रतिरोधी और साफ करने में आसान है। यह कम कण रिलीज के लिए क्लीनरूम आवश्यकताओं को पूरा करता है।

4. व्यापक उत्पाद रेंज।श्रृंखला में चैनल प्रोफाइल, कोण प्रोफाइल, रेडियस कॉर्नर प्रोफाइल, दरवाजे और खिड़की के फ्रेम और एफएफयू ग्रिड सिस्टम शामिल हैं। अनुरोध पर कस्टम आयाम और विशेष आकार तैयार किए जा सकते हैं।

5. मॉड्यूलर असेंबली और पुन: प्रयोज्यता।वेल्डिंग की आवश्यकता को समाप्त करते हुए, प्रोफाइल को बोल्ट कनेक्शन और रिवेट्स का उपयोग करके इकट्ठा किया जाता है। जब लेआउट परिवर्तन की आवश्यकता होती है तो यह तेजी से इंस्टॉलेशन, डिसएसेम्बली और पुन: उपयोग को सक्षम बनाता है।

स्थापना और संगतता नोट्स

दीवार पैनल कनेक्शन के लिए:आई-बीम और एच-बीम प्रोफाइल का उपयोग पैनलों के बीच मध्यवर्ती कनेक्टर के रूप में किया जाता है। स्थापना से पहले सत्यापित करें कि प्रोफ़ाइल स्लॉट की चौड़ाई पैनल किनारे की मोटाई से मेल खाती है। अंतराल से बचने के लिए फास्टनरों को समान रूप से कस लें।

कोने की फिनिशिंग के लिए:धूल के जाल को खत्म करने के लिए दीवार से दीवार और दीवार से छत के जंक्शनों पर R50 या बड़े त्रिज्या प्रोफाइल का उपयोग करें। साफ-सुथरी उपस्थिति और कण संदूषण को कम करने के लिए स्क्रू के ऊपर ब्लाइंड रिवेट्स की सिफारिश की जाती है।

एफएफयू ग्रिड छत के लिए:सुनिश्चित करें कि हैंगर की दूरी 1200 मिमी से अधिक न हो और फ्रेम 1 मिमी प्रति मीटर के भीतर समतल हो। 1180×580 मिमी का ग्रिड उद्घाटन एफएफयू मॉड्यूल के लिए मानक है, लेकिन कस्टम आकार को समायोजित किया जा सकता है।

दरवाजे और खिड़की के फ्रेम के लिए:ऐसे प्रोफाइल चुनें जो क्लीनरूम पैनल की मोटाई से मेल खाते हों। सत्यापित करें कि सीलिंग ग्रूव इच्छित गैसकेट या सीलेंट के साथ संगत है। स्थापना के बाद, जांच लें कि दरवाजा या खिड़की बिना बंधन के सुचारू रूप से काम कर रही है।

इन प्रोफाइलों का उपयोग कहां किया जाता है

1.इलेक्ट्रॉनिक्स और सेमीकंडक्टर क्लीनरूम: दीवार पैनलों और छत के साथ-साथ एफएफयू ग्रिड सीलिंग सिस्टम के लिए कनेक्शन और निर्धारण।

2.बायोफार्मास्युटिकल जीएमपी सुविधाएं: आंतरिक और बाहरी कोनों को सील करने, धूल-फँसाने वाले मृत क्षेत्रों को खत्म करने के लिए R50 रेडियस कॉर्नर प्रोफाइल।

3.अस्पताल के ऑपरेटिंग कमरे और आईसीयू वार्ड: दरवाजे और खिड़की के फ्रेम की स्थापना, और वायुरोधी सीलिंग अनुप्रयोग।

4.खाद्य प्रसंस्करण क्लीनरूम: क्लीनरूम पैनल कनेक्शन, फर्श चैनल सीलिंग, और छत ग्रिड स्थापना।

5.प्रयोगशाला स्वच्छ क्षेत्र: फ्रेमवर्क असेंबली, उपयोगिता लाइन एकीकरण, और सीलिंग।

अक्सर पूछे जाने वाले प्रश्नों

1. फार्मास्युटिकल क्लीनरूम के लिए किस सतही उपचार की सिफारिश की जाती है?

फार्मास्युटिकल जीएमपी सुविधाओं के लिए, आमतौर पर एनोडाइज्ड या पाउडर-लेपित फिनिश का उपयोग किया जाता है क्योंकि वे गैर-छिद्रपूर्ण, साफ करने में आसान और सामान्य कीटाणुनाशकों के प्रति प्रतिरोधी होते हैं। इलेक्ट्रोफोरेटिक कोटिंग को जटिल आकार वाले प्रोफाइल के लिए निर्दिष्ट किया जा सकता है जहां एक समान कवरेज आवश्यक है।

2. रेडियस कॉर्नर प्रोफाइल बिना वेल्डिंग के कैसे स्थापित किए जाते हैं?

रेडियस कॉर्नर प्रोफाइल को आमतौर पर ब्लाइंड रिवेट्स का उपयोग करके सुरक्षित किया जाता है। यह विधि वेल्डिंग से जुड़ी गर्मी, धुएं और कण संदूषण से बचते हुए एक सुरक्षित कनेक्शन प्रदान करती है। रिवेट्स को अंदर से स्थापित किया जाता है, जिससे बाहरी सतह चिकनी हो जाती है जिसे साफ करना आसान होता है।

3. क्या कस्टम प्रोफ़ाइल लंबाई की आपूर्ति की जा सकती है?

हाँ। मानक लंबाई 6 मीटर है, लेकिन प्रोफ़ाइल को कारखाने में निर्दिष्ट लंबाई में काटा जा सकता है। गैर-मानक क्रॉस-सेक्शन का उत्पादन कस्टम एक्सट्रूज़न डाइज़ का उपयोग करके भी किया जा सकता है, जो न्यूनतम ऑर्डर मात्रा और लीड समय पर विचार के अधीन है।

4. मैं एल्यूमीनियम प्रोफाइल और क्लीनरूम पैनल के बीच अनुकूलता कैसे सुनिश्चित करूं?

अधिकांश क्लीनरूम पैनल निर्माता अपने पैनल को उद्योग-मानक प्रोफ़ाइल स्लॉट की चौड़ाई से मेल खाने के लिए डिज़ाइन करते हैं। ऑर्डर करने से पहले, पुष्टि करें कि पैनल किनारे की मोटाई और प्रोफ़ाइल स्लॉट की चौड़ाई संगत है। हमारी तकनीकी टीम सत्यापन के लिए आयामी चित्र और नमूने प्रदान कर सकती है।

5. एफएफयू सीलिंग ग्रिड प्रणाली की भार वहन क्षमता क्या है?

एफएफयू ग्रिड प्रणाली को अपेक्षित भार से परे 30% सुरक्षा मार्जिन के साथ डिज़ाइन किया गया है, जिसमें एफएफयू इकाइयों, छत पैनलों और किसी भी सेवा भार का वजन शामिल है। भार को समान रूप से वितरित करने के लिए हैंगर रिक्ति को 1200 मिमी के भीतर बनाए रखा जाता है। विशिष्ट लोड गणना के लिए, कृपया हमारी इंजीनियरिंग टीम को एफएफयू वजन और छत कॉन्फ़िगरेशन प्रदान करें।
