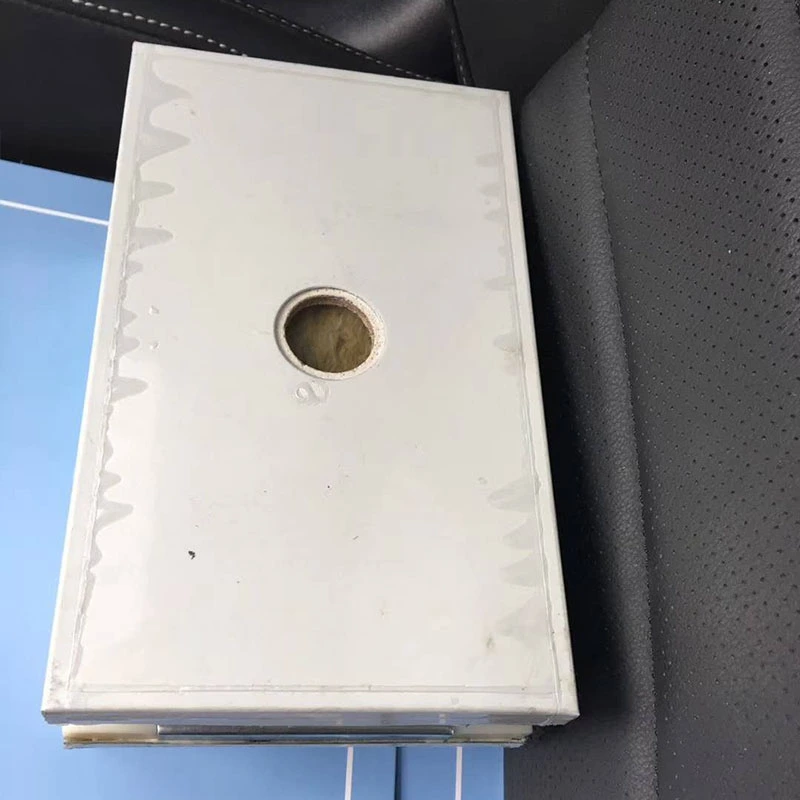

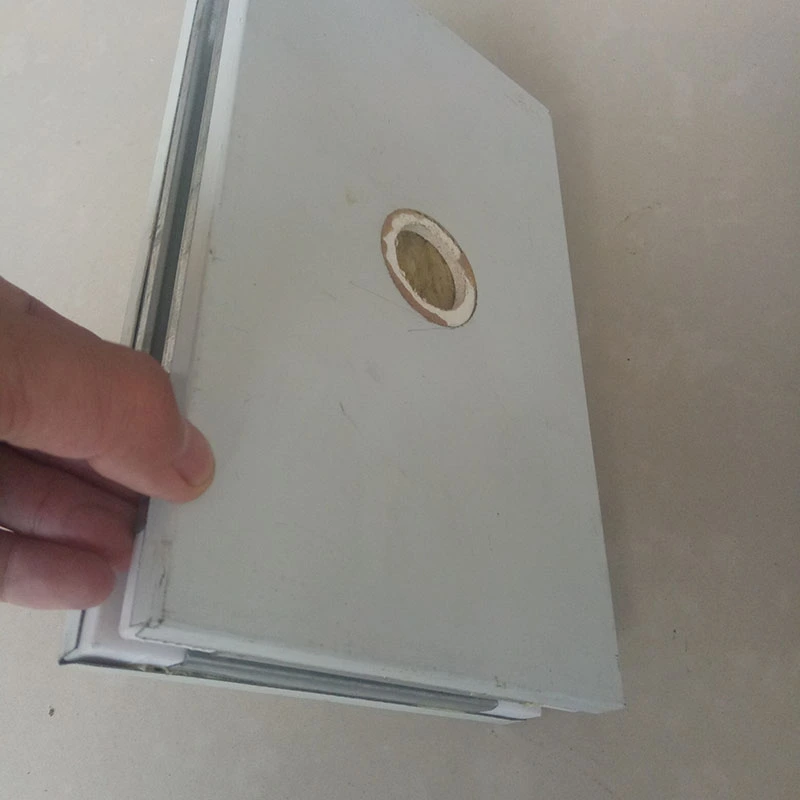

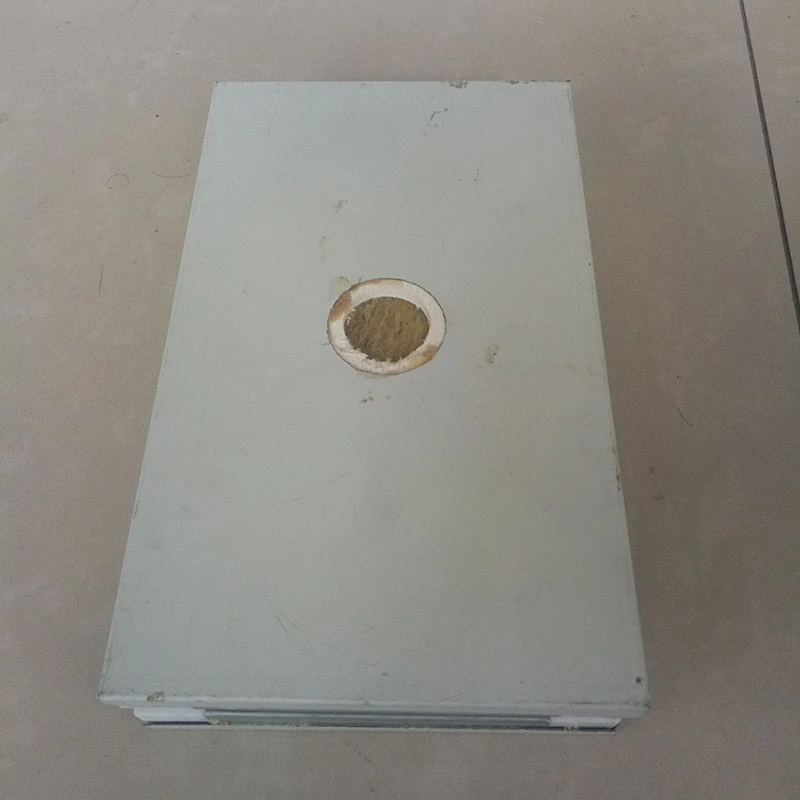

हस्तनिर्मित क्लीनरूम पैनल, जिन्हें हस्तनिर्मित मिश्रित पैनल के रूप में भी जाना जाता है, निरंतर उत्पादन लाइन प्रसंस्करण के बजाय आंतरिक फ्रेमिंग की मैन्युअल असेंबली के माध्यम से उत्पादित बाड़े की सामग्री हैं।सेनबो भवन निर्माण सामग्रीइन पैनलों को क्लीनरूम परियोजनाओं के लिए आपूर्ति करता है जिनके लिए उच्च आयामी सटीकता, सतह समतलता और तंग संयुक्त सीलिंग की आवश्यकता होती है।

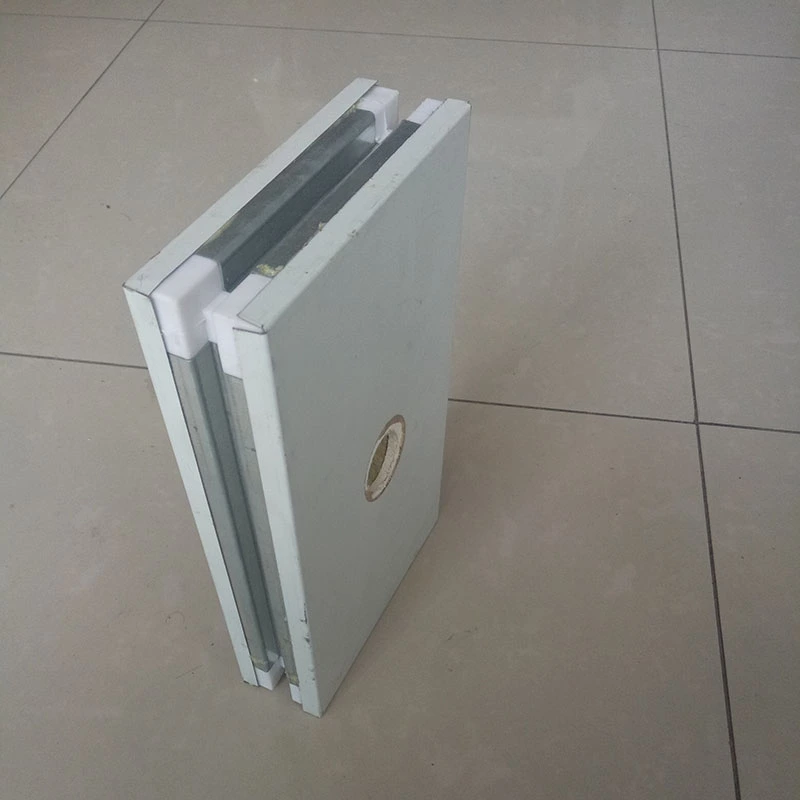

पैनलों में दोनों तरफ क्लीनरूम-ग्रेड रंग-लेपित स्टील फेसिंग (0.4-0.8 मिमी मोटी, अनुरोध पर स्टेनलेस स्टील उपलब्ध) और एक कार्यात्मक कोर सामग्री के साथ एक मिश्रित सैंडविच संरचना होती है। परिधि को गैल्वनाइज्ड स्टील स्ट्रिप फ्रेमिंग से सील कर दिया गया है। मशीन-निर्मित पैनलों से मुख्य अंतर मैन्युअल असेंबली प्रक्रिया है, जो फ्रेम संरेखण और संयुक्त फिट पर सख्त नियंत्रण की अनुमति देता है। यह पैनलों को सख्त वायुरोधी और सौंदर्य संबंधी आवश्यकताओं वाले वातावरण के लिए विशेष रूप से उपयुक्त बनाता है।
कई मुख्य विकल्प उपलब्ध हैं, प्रत्येक को अलग-अलग अग्नि रेटिंग, ताकत और बजट आवश्यकताओं के लिए चुना गया है।

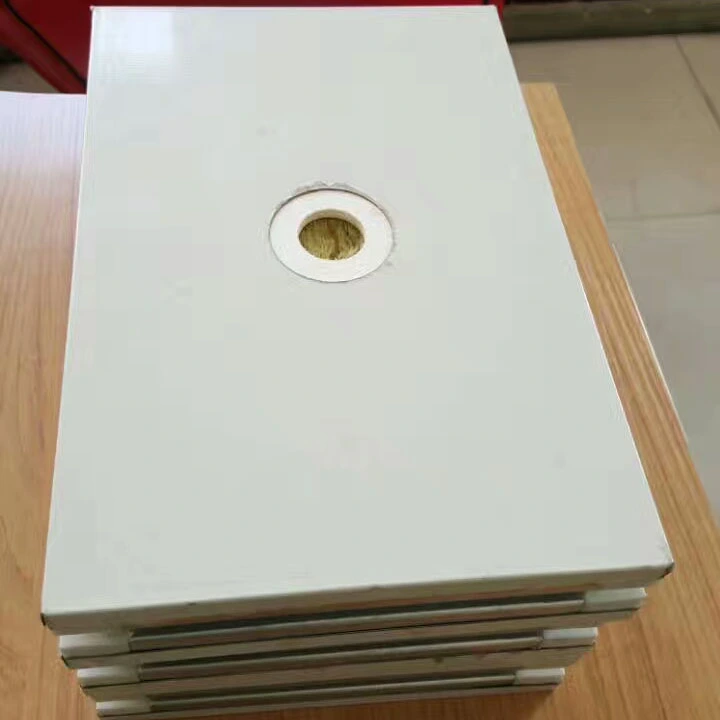

रॉक ऊन/ग्लास-मैग्नीशियम (एमजीओ) रॉक ऊन मिश्रित कोर:ग्लास-मैग्नीशियम प्रबलित बोर्डों के साथ एक या दोनों तरफ लेमिनेटेड हाइड्रोफोबिक रॉक वूल (घनत्व 100-140 किग्रा/वर्ग मीटर, तापीय चालकता ≤0.043 डब्लू/(एम·के), हाइड्रोफोबिसिटी ≥98%) का उपयोग करता है। दो तरफा एमजीओ कॉन्फ़िगरेशन उच्चतम अग्नि प्रतिरोध प्रदान करता है।
मैग्नीशियम ऑक्सीसल्फेट (एमओएस) कोर:क्लास A1 अग्नि रेटिंग, जल अवशोषण ≤0.8%, और 1200°C से अधिक उच्च तापमान प्रतिरोध की विशेषता है। यह हल्के प्रोफ़ाइल के साथ अग्नि प्रतिरोध और नमी प्रतिरोध को जोड़ती है।
सिलिका-रॉक (संशोधित रॉक ऊन) कोर:घनत्व लगभग 80 किग्रा/वर्ग मीटर है, क्लास ए दहन रेटिंग और अग्नि प्रतिरोध तापमान 1000 डिग्री सेल्सियस से अधिक है।

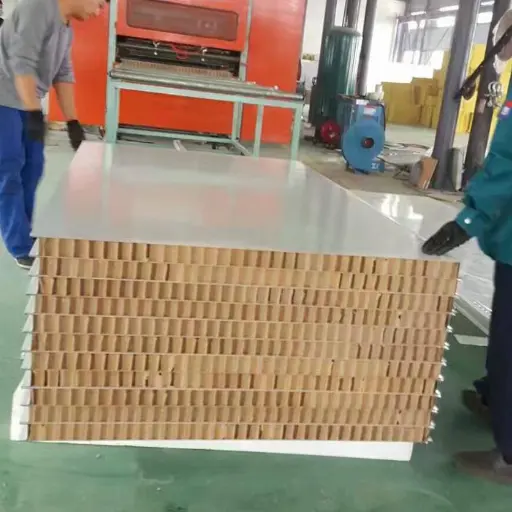

कागज या एल्यूमीनियम मधुकोश कोर:हल्के वजन और उच्च शक्ति, स्व-वजन सीमाओं या सतह समतलता आवश्यकताओं की मांग वाले अनुप्रयोगों के लिए उपयुक्त।
पैनल मोटाई विकल्पों में 50 मिमी, 75 मिमी और 100 मिमी शामिल हैं, जिसमें 30 मिमी से 200 मिमी तक अनुकूलन उपलब्ध है। मानक चौड़ाई 980 मिमी और 1180 मिमी हैं, और अनुरोध पर गैर-मानक चौड़ाई का उत्पादन किया जा सकता है। दीवार पैनल की लंबाई 6000 मिमी तक जाती है, जबकि छत पैनल की लंबाई 3000 मिमी तक सीमित है।

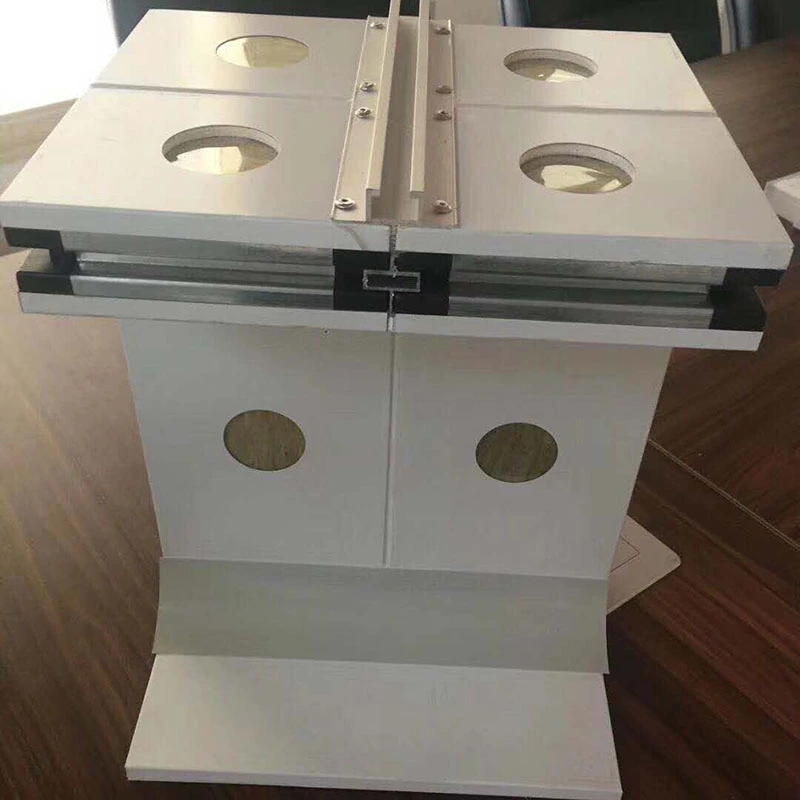

कनेक्शन विधियों में एच-प्रोफाइल, जीभ और नाली, इंटरलॉकिंग और "तीन-महिला-एक-पुरुष" संयुक्त विन्यास शामिल हैं। चुनाव स्थापना अनुक्रम, सीलिंग आवश्यकताओं और भविष्य में डिस्सेप्लर की आशंका है या नहीं, इस पर निर्भर करता है।
उत्पाद जीबी/टी 23932-2009 (इमारतों के लिए धातु-फेस थर्मल इन्सुलेशन सैंडविच पैनल) और जेसी/टी 2761-2023 (शुद्धिकरण कार्यों के साथ सजावटी पैनलों के शुद्धिकरण प्रदर्शन के लिए तकनीकी आवश्यकताएं) का अनुपालन करता है।
क्लीनरूम इंजीनियरिंग में अग्नि सुरक्षा एक मुख्य विचार है। मुख्य सामग्री के आधार पर, दहन प्रदर्शन रेटिंग कक्षा ए या कक्षा ए1 तक पहुंच सकती है। अग्नि प्रतिरोध सीमाएँ कॉन्फ़िगरेशन के अनुसार भिन्न होती हैं: एकल एमजीओ परत और रॉक ऊन के साथ 50 मिमी पैनल कम से कम 1 घंटे तक प्राप्त करते हैं; डबल एमजीओ परतों वाले 50 मिमी पैनल कम से कम 2 घंटे प्राप्त करते हैं; और डबल एमजीओ परतों वाले 100 मिमी पैनल कम से कम 4 घंटे तक पहुंचते हैं। मैग्नीशियम ऑक्सीसल्फेट पैनल जहरीले धुएं का उत्सर्जन किए बिना 1200 डिग्री सेल्सियस से अधिक उच्च तापमान का सामना करते हैं।
यंताई न्यू एरा हेल्थ इंडस्ट्री न्यू पार्क परियोजना (2 बिलियन आरएमबी का कुल निवेश, 278,300 वर्ग मीटर को कवर) के लिए, स्वास्थ्य पूरक उत्पादन कार्यशाला, दैनिक रासायनिक उत्पादन कार्यशाला और आर एंड डी/परीक्षण केंद्र के लिए डबल-एमजीओ रॉक ऊन हस्तनिर्मित पैनलों का चयन किया गया था। कुल आवेदन क्षेत्र लगभग 26,000 वर्ग मीटर था। परियोजना में 0.8 मिमी गैल्वेनाइज्ड स्टील धनुष के आकार के फ्रेमिंग और विशेष कोने वाले सिस्टम का उपयोग किया गया। परियोजना दस्तावेज और तस्वीरें अनुरोध पर उपलब्ध हैं।
समग्र एमजीओ सुदृढीकरण परत और गैल्वेनाइज्ड स्टील परिधि फ़्रेमिंग इन पैनलों को मशीन-निर्मित पैनलों की तुलना में अधिक लचीली भार-वहन क्षमता और प्रभाव प्रतिरोध प्रदान करती है। परीक्षण दीवार पैनलों के लिए कम से कम 0.5 kN/m² और छत पैनलों के लिए 1.2 kN/m² की लचीली क्षमता दिखाता है, जिसे L₀/250 के विक्षेपण पर मापा जाता है।
सतह की समतलता 0.5 मिमी या उससे बेहतर पर बनाए रखी जाती है, जो क्लीनरूम इंजीनियरिंग की सख्त फिनिश आवश्यकताओं का समर्थन करती है और लंबे समय तक उपयोग के दौरान पैनलों को सपाट रहने में मदद करती है।
घनी धातु की परत और हाइड्रोफोबिक रॉक वूल कोर (जल प्रतिरोधी ≥98%) पैनलों को उच्च आर्द्रता वाले साफ-सुथरे वातावरण में नमी अवशोषण और मोल्ड वृद्धि से मुक्त रखते हैं। मैग्नीशियम ऑक्सीसल्फेट कोर की जल अवशोषण दर 0.8% या उससे कम है और आठ घंटे तक पानी में डूबे रहने के बाद कोई विकृति नहीं दिखती है। एमजीओ मिश्रित परत नमी प्रतिरोध को और बढ़ाती है और इसमें प्राकृतिक रोगाणुरोधी गुण होते हैं।
विशिष्ट कोर प्रकार के आधार पर, रॉक वूल कोर की तापीय चालकता 0.035 से 0.043 W/(m·K) तक होती है। हाइड्रोफोबिक उपचार निरंतर तापमान और आर्द्रता की स्थिति में स्थिर इन्सुलेशन प्रदर्शन बनाए रखने में मदद करता है, जिससे एचवीएसी ऊर्जा खपत कम हो जाती है।
हाथ से इकट्ठी की गई संरचना अलग-अलग पैनलों को बिना किसी क्षति के हटाने और पुनः स्थापित करने की अनुमति देती है। यह तब उपयोगी होता है जब उपकरण को स्थानांतरित करने की आवश्यकता होती है, प्रक्रियाओं को समायोजित किया जाता है, या प्रारंभिक निर्माण के बाद स्थानिक पुनर्विन्यास की आवश्यकता होती है। पैनलों को घुमावदार कोनों, एम्बेडेड नाली, प्री-कट ओपनिंग और एकीकृत खिड़कियों के साथ भी अनुकूलित किया जा सकता है, जो साइट पर माध्यमिक प्रसंस्करण को कम करता है और क्लीनरूम सिस्टम की समग्र उपस्थिति को बनाए रखने में मदद करता है।
निम्नलिखित पैरामीटर मानक उत्पादन और प्रासंगिक परीक्षण मानकों पर आधारित हैं। परीक्षण रिपोर्ट अनुरोध पर उपलब्ध हैं।
| प्रदर्शन संकेतक | पैरामीटर/विनिर्देश | नोट्स/मानक आधार |
|---|---|---|
| पैनल सामग्री | क्लीनरूम-ग्रेड रंग-लेपित स्टील / स्टेनलेस स्टील / गैल्वेनाइज्ड स्टील | मोटाई: 0.3-0.8 मिमी; दोतरफा अनुकूलन |
| मुख्य सामग्री प्रकार | रॉक वूल, सिंगल/डबल एमजीओ रॉक वूल, एमओएस, सिलिका रॉक, हनीकॉम्ब | आग और ताकत की आवश्यकताओं के आधार पर चयन किया गया |
| कोर घनत्व (रॉक ऊन) | 80-140 किग्रा/वर्ग मीटर | हाइड्रोफोबिसिटी: ≥98% |
| ऊष्मीय चालकता | 0.035–0.043 डब्ल्यू/(एम·के) | कोर प्रकार पर निर्भर करता है |
| पैनल की मोटाई | 50 / 75 / 100 मिमी (अनुकूलन योग्य: 30-200 मिमी) | |
| पैनल की चौड़ाई | 980 मिमी, 1180 मिमी (मानक) | गैर-मानक आकार उपलब्ध हैं |
| दीवार पैनल की लंबाई | ≤6000 मिमी | |
| छत पैनल की लंबाई | ≤3000 मिमी | |
| दहन प्रदर्शन | कक्षा ए/ए1 (गैर-दहनशील) | प्रति जीबी 8624-2012 का परीक्षण किया गया |
| अग्नि प्रतिरोध सीमा | सिंगल एमजीओ 50 मिमी: ≥1 एच; डबल एमजीओ 50 मिमी: ≥2 एच; डबल एमजीओ 100 मिमी: ≥4 घंटे | मानक अग्नि परीक्षणों के आधार पर |
| दीवार पैनल लचीली क्षमता | ≥0.5 kN/m² | विक्षेपण पर L₀/250 |
| सीलिंग पैनल फ्लेक्सुरल क्षमता | ≥1.2 केएन/एम² | विक्षेपण पर L₀/250 |
| जल अवशोषण (एमओएस कोर) | ≤0.8% | 8 घंटे के विसर्जन के बाद कोई विकृति नहीं |
| कार्यकारी मानक | जीबी/टी 23932-2009, जीबी 8624-2012, जेसी/टी 2761-2023 | अनुरूपता दस्तावेज़ उपलब्ध है |
फार्मास्युटिकल जीएमपी कार्यशालाओं और वैक्सीन उत्पादन लाइनों के लिए:100 मिमी मोटाई वाले डबल-एमजीओ रॉक वूल पैनल अक्सर अग्नि क्षेत्रों के लिए निर्दिष्ट किए जाते हैं जहां 4 घंटे की रेटिंग की आवश्यकता होती है। पुष्टि करें कि मुख्य सामग्री और फेसिंग परियोजना की सफाई और कीटाणुशोधन संगतता आवश्यकताओं को पूरा करती है।
इलेक्ट्रॉनिक्स और सेमीकंडक्टर क्लीनरूम के लिए:जहां स्व-वजन चिंता का विषय है, वहां एल्युमीनियम हनीकॉम्ब जैसे हल्के कोर पर विचार किया जा सकता है। सत्यापित करें कि पैनल की समतलता लैमिनर एयरफ्लो एकरूपता के लिए आवश्यकताओं को पूरा करती है।
उच्च आर्द्रता वाले खाद्य प्रसंस्करण क्षेत्रों के लिए:एमओएस कोर कम जल अवशोषण और प्राकृतिक रोगाणुरोधी गुण प्रदान करते हैं। बार-बार धुलने वाले क्षेत्रों में स्टेनलेस स्टील फेसिंग के साथ संयोजन करें।
उन स्थानों के लिए जिन्हें पुन: कॉन्फ़िगर किया जा सकता है:ऐसी कनेक्शन विधि चुनें जो डिमाउंटेबिलिटी का समर्थन करती हो, जैसे एच-प्रोफ़ाइल या इंटरलॉकिंग जोड़। इससे भविष्य में नवीनीकरण की लागत कम हो जाती है और लेआउट परिवर्तन के दौरान डाउनटाइम कम हो जाता है।
1.बायोफार्मास्युटिकल जीएमपी कार्यशालाओं, वैक्सीन उत्पादन लाइनों और जैविक प्रयोगशालाओं के लिए उच्च-अग्नि-सुरक्षा क्लीनरूम बाड़े।
2.अस्पताल के संचालन कक्ष, आईसीयू वार्ड और फार्मास्युटिकल अनुसंधान एवं विकास प्रयोगशालाएँ।
3.इलेक्ट्रॉनिक्स और अर्धचालकों, चिप निर्माण संयंत्रों और सटीक उपकरण कार्यशालाओं के लिए सफाई कक्ष।
4.खाद्य प्रसंस्करण क्लीनरूम, डेयरी उत्पादन सुविधाओं और केंद्रीय रसोई के लिए बाड़े।
5.नई ऊर्जा लिथियम बैटरी उत्पादन और फोटोवोल्टिक मॉड्यूल निर्माण के लिए क्लीनरूम।
हस्तनिर्मित पैनल आंतरिक फ्रेम संरेखण और संयुक्त फिट पर कड़ा नियंत्रण प्रदान करते हैं, जिससे बेहतर सतह समतलता और समग्र कठोरता होती है। इन्हें अक्सर हाई-एंड क्लीनरूम के लिए निर्दिष्ट किया जाता है जहां वायुरोधी और भार-वहन क्षमता महत्वपूर्ण होती है। मशीन से बने पैनल अधिक किफायती होते हैं और मानक अनुप्रयोगों के लिए पर्याप्त हो सकते हैं।
4 घंटे की अग्नि रेटिंग के लिए, दो तरफा मैग्नीशियम ऑक्साइड बोर्ड और रॉक वूल कोर के साथ 100 मिमी मोटा पैनल अनुशंसित कॉन्फ़िगरेशन है। इसका परीक्षण 4 घंटे की सीमा तक किया गया है। परियोजना के अग्नि सुरक्षा इंजीनियर से पुष्टि करें कि निर्दिष्ट असेंबली स्थानीय कोड आवश्यकताओं को पूरा करती है।
हाँ। अलग करने योग्य डिज़ाइन अलग-अलग पैनलों को बिना किसी क्षति के हटाने और पुनः स्थापित करने की अनुमति देता है। यह विशेष रूप से उन साफ-सुथरे कमरों में उपयोगी है जहां उपकरण लेआउट बदलते हैं या जहां भविष्य में विस्तार की योजना बनाई गई है। कनेक्शन विधि का चुनाव डिस्सेप्लर की आसानी को प्रभावित करता है।
दोनों कोर नमी प्रतिरोधी हैं। एमओएस कोर की जल अवशोषण दर 0.8% या उससे कम है और लंबे समय तक विसर्जन के बाद विकृत नहीं होती है। रॉक वूल कोर कम से कम 98% की जलरोधी दर प्राप्त करने के लिए हाइड्रोफोबिक उपचार पर निर्भर करते हैं। अत्यधिक गीले वातावरण के लिए, एमओएस बेहतर विकल्प हो सकता है; अधिकांश क्लीनरूम अनुप्रयोगों के लिए, उचित रूप से सील किए जाने पर कोई भी कोर अच्छा प्रदर्शन करता है।
अनुकूलन में गैर-मानक मोटाई (30-200 मिमी), विशेष चौड़ाई, घुमावदार कोने, एम्बेडेड नाली, पूर्व-कट उद्घाटन और एकीकृत खिड़कियां शामिल हैं। ये विकल्प ऑन-साइट द्वितीयक प्रसंस्करण को कम करने और क्लीनरूम की दृश्य स्थिरता बनाए रखने में मदद करते हैं। कस्टम ऑर्डर न्यूनतम मात्रा और विस्तारित लीड समय के अधीन हैं।
टियांजिन सेनबो बिल्डिंग मैटेरियल्स टेक्नोलॉजी कं, लिमिटेड हस्तनिर्मित क्लीनरूम पैनल, रॉक वूल क्लीनरूम पैनल, क्लीनरूम एल्यूमीनियम सहायक उपकरण, क्लीनरूम दरवाजे और अन्य धातु लिफाफा उत्पादों का निर्माता है। हमारा उत्पादन आधार जिंगहाई आर्थिक विकास क्षेत्र, तियानजिन, चीन में स्थित है, जो स्वचालित उत्पादन लाइनों और चार-चरण गुणवत्ता निरीक्षण प्रक्रिया से सुसज्जित है। हमारे कारखाने, प्रमाणपत्रों, परीक्षण क्षमताओं और परियोजना संदर्भों के बारे में अधिक जानकारी के लिए, कृपया हमारी वेबसाइट पर जाएँहमारे बारे मेंपेज याहमारी इंजीनियरिंग टीम से संपर्क करें.
