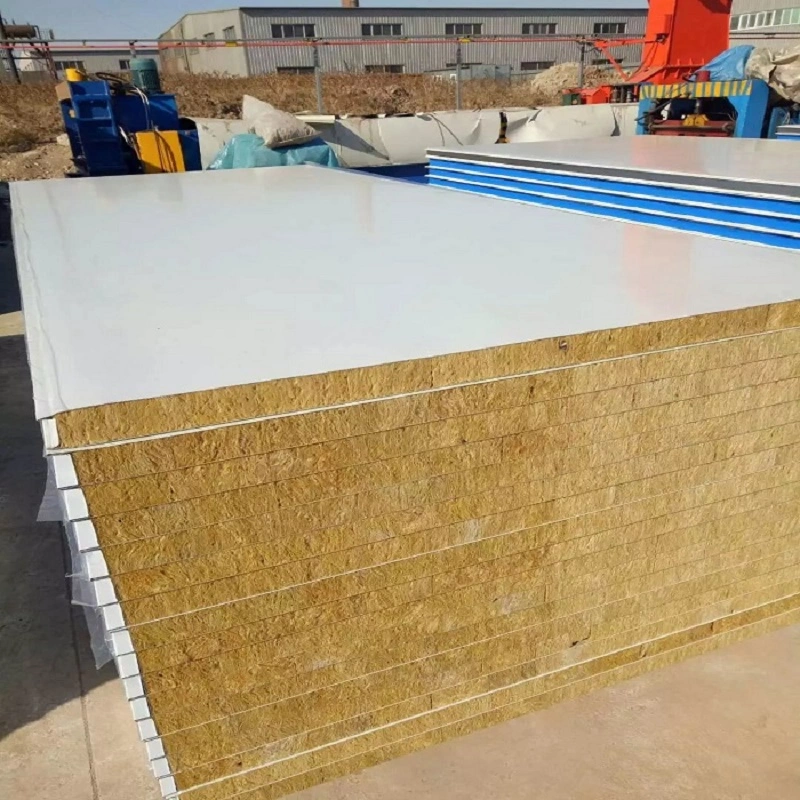

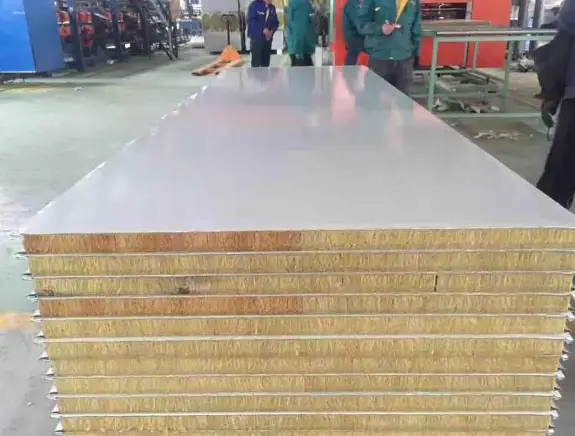

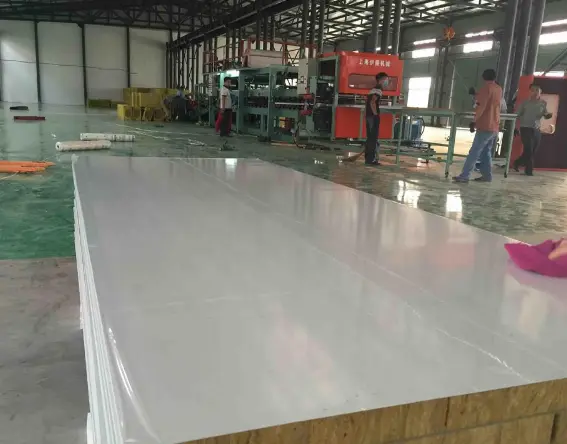

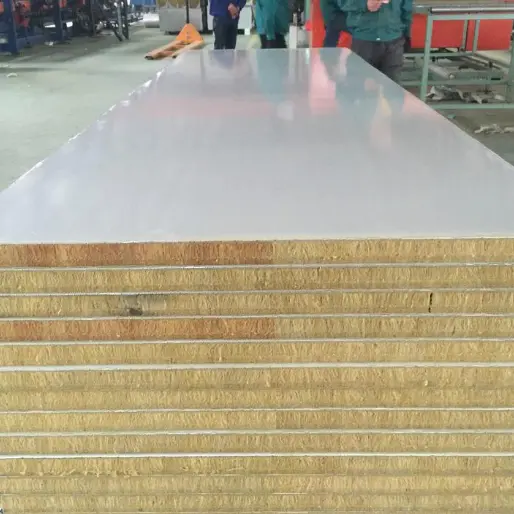

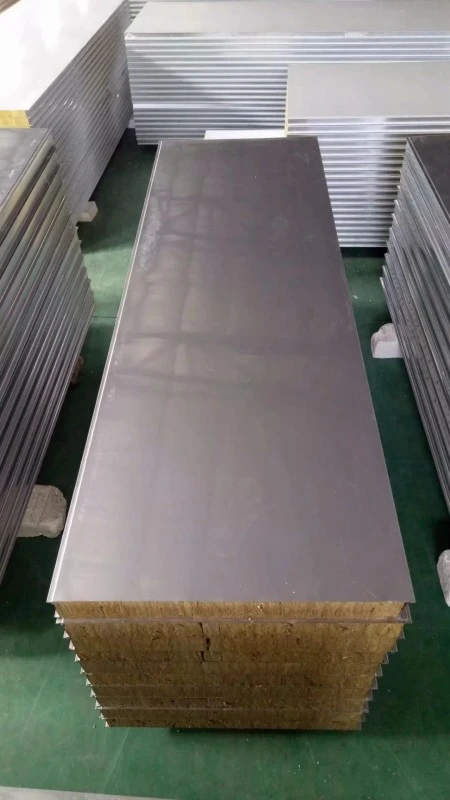

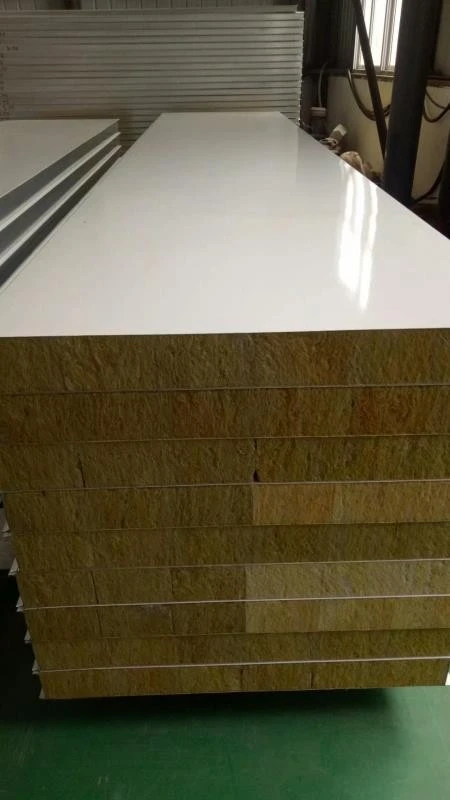

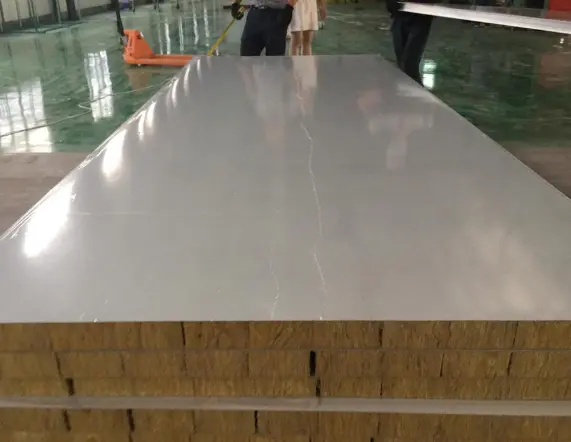

रॉक वूल क्लीनरूम पैनल एक सैंडविच-संरचित बोर्ड है जो क्लीनरूम-ग्रेड रंग-लेपित स्टील फेसिंग (0.4-0.8 मिमी मोटी, अनुरोध पर स्टेनलेस स्टील के साथ उपलब्ध) और एक रॉक वूल कोर से बना है, जो उच्च शक्ति वाले चिपकने वाला है।सेनबो भवन निर्माण सामग्रीअग्नि सुरक्षा, थर्मल स्थिरता और दीर्घकालिक सफाई पर ध्यान केंद्रित करते हुए, इन पैनलों को अपने क्लीनरूम एन्क्लोजर रेंज के हिस्से के रूप में आपूर्ति करता है।
कोर का उत्पादन बेसाल्ट और डोलोमाइट जैसे प्राकृतिक अयस्कों से किया जाता है। कच्चे माल को 1450°C से ऊपर के तापमान पर पिघलाया जाता है और फिर चार-रोल केन्द्रापसारक तकनीक के माध्यम से 4-7 μm के व्यास वाले असंतुलित फाइबर में संसाधित किया जाता है। इलाज और ढलाई के दौरान बाइंडर और जल-विकर्षक एजेंट जोड़े जाते हैं। परिणामी कोर का घनत्व 100-140 किग्रा/वर्ग मीटर, तापीय चालकता ≤0.043 डब्लू/(एम·के), जल प्रतिरोधी क्षमता ≥98%, और अम्लता गुणांक 1.8 से अधिक है।
सामान्य पैनल की मोटाई 50 मिमी, 75 मिमी और 100 मिमी है। मानक चौड़ाई 980 मिमी, 1150 मिमी और 1180 मिमी हैं। दीवार पैनल की लंबाई 6000 मिमी तक है, और छत पैनल की लंबाई 3000 मिमी तक है। परियोजना आवश्यकताओं के अनुसार गैर-मानक आकार का उत्पादन किया जा सकता है। उत्पाद मेटल-फेस्ड इंसुलेटिंग सैंडविच पैनल के लिए जीबी/टी 23932-2009 का अनुपालन करता है, और दहन प्रदर्शन का परीक्षण जीबी 8624-2012 के अनुसार किया जाता है।
रॉक वूल एक अकार्बनिक रेशेदार सामग्री है जिसे जीबी 8624-2012 के अनुसार क्लास ए गैर-दहनशील के रूप में वर्गीकृत किया गया है। मानक अग्नि परीक्षण स्थितियों के तहत, यह लौ फैलाने या ज्वलंत बूंदों का उत्पादन करने में योगदान नहीं देता है। विभिन्न पैनल विन्यासों के लिए अग्नि प्रतिरोध सीमाएँ इस प्रकार हैं: 50 मिमी मोटा शुद्ध रॉक वूल पैनल कम से कम 1 घंटे तक, 100 मिमी मोटा पैनल कम से कम 2 घंटे तक, और दोहरे मैग्नीशियम ऑक्साइड बोर्ड के साथ प्रबलित 100 मिमी मोटा पैनल 4 घंटे तक पहुँच सकता है।
रॉक ऊन फाइबर बिना किसी महत्वपूर्ण गिरावट के 750 डिग्री सेल्सियस तक तापमान के निरंतर संपर्क का सामना कर सकता है, और यह सामान्य आग के संपर्क में नहीं जलता है। ये विशेषताएँ रॉक वूल पैनलों को उच्च अग्नि जोखिम वाले क्षेत्रों के लिए उपयुक्त बनाती हैं, जैसे फार्मास्युटिकल रासायनिक संश्लेषण क्षेत्र, इंजेक्शन स्टरलाइज़ेशन क्षेत्र और इलेक्ट्रॉनिक्स सोल्डरिंग कार्यशालाओं में इलाज अनुभाग।
मानक परीक्षण स्थितियों के तहत रॉक वूल कोर की तापीय चालकता 0.038 से 0.043 W/(m·K) तक होती है। कम से कम 98% की हाइड्रोफोबिसिटी दर साफ-सुथरे कमरों के विशिष्ट तापमान और आर्द्रता की स्थिति में इन्सुलेशन प्रदर्शन को बनाए रखने में मदद करती है, जिससे आवरण के माध्यम से गर्मी का नुकसान कम होता है और एचवीएसी ऊर्जा खपत कम होती है।
प्राकृतिक परिस्थितियों में, जल अवशोषण ≤3% है और नमी विस्तार दर ≤0.4% है। यह आयामी स्थिरता पैनलों को 80% से कम आर्द्रता के स्तर वाले साफ-सुथरे वातावरण के लिए उपयुक्त बनाती है, बशर्ते कि जोड़ ठीक से सील किए गए हों।
रंग-लेपित स्टील का सामना करना सपाट और चिकना है, जिसमें ≤0.5 मिमी की समतलता सहनशीलता है। पैनल के जोड़ कड़े होते हैं, जिससे धूल जमा होना कम हो जाता है और नियमित सफाई आसान हो जाती है। रॉक वूल कोर में अंतर्निहित रोगाणुरोधी गुण होते हैं जो पैनल की सतह पर रोगजनकों के अस्तित्व को रोकने में मदद करते हैं।
उत्पाद एस्बेस्टस और फॉर्मेल्डिहाइड से मुक्त है, उपयोग के दौरान कोई वीओसी उत्सर्जित नहीं करता है, और फफूंद और धूल उत्पन्न होने से रोकता है। इन संपत्तियों ने सार्वजनिक स्वास्थ्य आपातकालीन सुविधाओं, जैसे अस्थायी अस्पतालों, जहां स्वच्छता मानक विशेष रूप से सख्त हैं, के लिए एक महत्वपूर्ण सामग्री के रूप में इसके चयन को प्रेरित किया है।
पैनलों को मॉड्यूलर दृष्टिकोण का उपयोग करके पूर्वनिर्मित और इकट्ठा किया जाता है, जिससे ऑन-साइट माध्यमिक प्रसंस्करण की आवश्यकता समाप्त हो जाती है। साइट की स्थितियों के आधार पर, 600-800 वर्ग मीटर का औसत दैनिक स्थापना क्षेत्र प्राप्त किया जा सकता है। उत्पादन के दौरान लगाए गए मानकीकृत इंटरलॉकिंग कनेक्शन और वैकल्पिक सुरक्षात्मक फिल्म परिवहन और स्थापना के दौरान कोटिंग क्षति को रोकने में मदद करती है।
नीचे दी गई तालिका मानक उत्पादन और प्रासंगिक परीक्षण मानकों के आधार पर प्रमुख मापदंडों का सारांश प्रस्तुत करती है। परीक्षण रिपोर्ट और प्रमाणपत्र अनुरोध पर उपलब्ध हैं।
| प्रदर्शन संकेतक | पैरामीटर/विनिर्देश | नोट्स/मानक आधार |
|---|---|---|
| पैनल सामग्री | क्लीनरूम-ग्रेड रंग-लेपित स्टील / स्टेनलेस स्टील | मोटाई: 0.4-0.8 मिमी; समतलता: ≤0.5 मिमी |
| मूल सामग्री | रॉक ऊन (बेसाल्ट फाइबर) | फाइबर व्यास: 4-7 μm; अम्लता गुणांक: >1.8 |
| कोर घनत्व | 100-140 किग्रा/वर्ग मीटर | उच्च घनत्व कठोरता और अग्नि प्रतिरोध में सुधार करता है |
| ऊष्मीय चालकता | ≤0.043 डब्ल्यू/(एम·के) | अनुरोध पर परीक्षण विधि उपलब्ध है |
| हाइड्रोफोबिसिटी | ≥98% | |
| पैनल की मोटाई | 50 मिमी, 75 मिमी, 100 मिमी (अनुकूलन योग्य) | नीचे चयन मार्गदर्शिका देखें |
| पैनल की चौड़ाई | 980 मिमी, 1150 मिमी, 1180 मिमी (मानक) | गैर-मानक आकार अनुकूलन योग्य |
| आग दर्ज़ा | कक्षा ए (गैर-दहनशील) | प्रति जीबी 8624-2012; परीक्षण रिपोर्ट उपलब्ध है |
| अग्नि प्रतिरोध सीमा | 50 मिमी: ≥1 घंटा; 100 मिमी: ≥2 घंटे; एमजीओ बोर्डों के साथ 100 मिमी: ≥4 घंटे | मानक अग्नि परीक्षणों के आधार पर |
| स्थापना दक्षता | 600-800 वर्ग मीटर/दिन | |
| लागू मानक | जीबी/टी 23932-2009, जीबी 8624-2012 | अनुरूपता दस्तावेज़ उपलब्ध है |
उपयुक्त पैनल की मोटाई का चयन आवश्यक अग्नि रेटिंग, थर्मल इन्सुलेशन और संरचनात्मक अवधि पर निर्भर करता है। निम्नलिखित मार्गदर्शन सामान्य क्लीनरूम डिज़ाइन प्रथाओं पर आधारित है:
50 मिमी पैनल:आंतरिक विभाजन के लिए उपयुक्त जहां 1 घंटे की आग की रेटिंग पर्याप्त है और थर्मल इन्सुलेशन आवश्यकताएं मध्यम हैं। आमतौर पर गलियारों, चेंजिंग रूम और सामान्य साफ क्षेत्रों में उपयोग किया जाता है।
75 मिमी पैनल:बेहतर थर्मल इन्सुलेशन और कठोरता प्रदान करने वाला एक संतुलित विकल्प। अक्सर परिधि की दीवारों, उच्च आर्द्रता वाले क्षेत्रों, या जहां अतिरिक्त सुरक्षा मार्जिन के साथ 1 घंटे की आग रेटिंग की आवश्यकता होती है, के लिए चुना जाता है।
100 मिमी पैनल:उन अनुप्रयोगों के लिए अनुशंसित, जिनके लिए 2 घंटे की अग्नि रेटिंग की आवश्यकता होती है या जहां अधिकतम थर्मल इन्सुलेशन और संरचनात्मक कठोरता की आवश्यकता होती है। लंबी अवधि वाली या उच्च तापमान वाले क्षेत्रों में छत के लिए भी उपयोग किया जाता है।
4 घंटे तक आग प्रतिरोध की आवश्यकता वाली परियोजनाओं के लिए, दोहरी मैग्नीशियम ऑक्साइड बोर्ड सुदृढीकरण के साथ 100 मिमी पैनल उपलब्ध है।
एक बाड़े की सामग्री का चयन करते समय, निम्नलिखित तुलना अन्य सामान्य कोर सामग्रियों के मुकाबले रॉक ऊन का मूल्यांकन करने में मदद कर सकती है।
| कारक | रॉक वूल | ईपीएस | पीयू |
|---|---|---|---|
| आग दर्ज़ा | कक्षा ए गैर-दहनशील | दहनशील (जब तक उपचार न किया जाए कोई रेटिंग नहीं) | दहनशील (एडिटिव्स के साथ बी2 या बी1) |
| ऊष्मीय चालकता | ≤0.043 डब्ल्यू/(एम·के) | ~0.038 डब्लू/(एम·के) | 0.022–0.028 डब्ल्यू/(एम·के) |
| तापमान प्रतिरोध | 750°C तक लगातार | निम्न (अधिकतम ~80°C) | मध्यम (अधिकतम ~120°C) |
| नमी प्रतिरोध | हाइड्रोफोबिक (≥98%) | बंद कोशिका, कम अवशोषण | बंद कोशिका, कम अवशोषण |
| क्लीनरूम उपयुक्तता | उच्च (कम धूल, रोगाणुरोधी) | सीमित (धूल उत्पन्न होना संभव) | अच्छी (चिकनी सतह) |
| विशिष्ट अनुप्रयोग | अग्नि-रेटेड साफ़ कमरे, उच्च तापमान वाले क्षेत्र | कम लागत वाले सामान्य बाड़े | कोल्ड स्टोरेज, उच्च इन्सुलेशन की आवश्यकता |
यह तुलना सामान्य मार्गदर्शन के रूप में प्रदान की गई है। अंतिम चयन परियोजना-विशिष्ट अग्नि सुरक्षा, थर्मल और बजट आवश्यकताओं पर आधारित होना चाहिए।
1.बायोफार्मास्युटिकल रासायनिक संश्लेषण क्षेत्रों, टीसीएम निष्कर्षण कार्यशालाओं और इंजेक्शन नसबंदी क्षेत्रों के लिए उच्च अग्नि-रेटिंग स्वच्छ संलग्नक प्रणाली।
2.इलेक्ट्रॉनिक घटक और चिप पैकेजिंग कार्यशालाओं में ज़ोन का इलाज, साथ ही सर्किट बोर्ड सोल्डरिंग कार्यशालाओं में परिधि विभाजन।
3.अस्पताल के संचालन कक्ष, आईसीयू वार्ड और मोबाइल केबिन अस्पतालों जैसे चिकित्सा स्वच्छ स्थानों के लिए संलग्नक प्रणालियाँ।
4.स्वच्छ कार्यशालाएँ जिनमें कम धूल उत्पन्न होती है और आसान सफाई की आवश्यकता होती है, जैसे कि खाद्य थर्मल प्रसंस्करण शीतलन कक्ष और पोस्ट-स्टरलाइज़ेशन पैकेजिंग क्षेत्र।
5.मध्यम से उच्च तापमान वाले स्वच्छ वातावरण, जिसमें फोटोवोल्टिक कोशिकाओं के लिए उच्च तापमान वाली सिंटरिंग भट्टियों के आसपास के स्वच्छ क्षेत्र और गहरे ग्लास प्रसंस्करण के लिए स्वच्छ एनीलिंग कार्यशालाएं शामिल हैं।
रॉक वूल पैनल क्लास ए गैर-दहनशील होते हैं, जबकि ईपीएस पैनल दहनशील होते हैं और आम तौर पर अग्निरोधी के साथ इलाज किए जाने तक उनकी कोई अग्नि रेटिंग नहीं होती है। अग्नि रेटिंग आवश्यकताओं वाले किसी भी साफ-सफाई वाले क्षेत्र के लिए, रॉक वूल सुरक्षित विकल्प है। ईपीएस पर केवल उन क्षेत्रों में विचार किया जा सकता है जहां अग्नि कोड दहनशील सामग्री की अनुमति देते हैं।
दीवार पैनलों के लिए, 100-120 किग्रा/वर्ग मीटर का कोर घनत्व सामान्य है। उच्च घनत्व (140 किग्रा/वर्ग मीटर तक) कठोरता और आग प्रतिरोध में सुधार कर सकता है, लेकिन वजन भी बढ़ा सकता है। उपयुक्त घनत्व पैनल की मोटाई, विस्तार और संरचनात्मक आवश्यकताओं पर निर्भर करता है। हमारी तकनीकी टीम चयन में सहायता कर सकती है।
हाँ। रॉक वूल कोर 750°C तक निरंतर तापमान का सामना कर सकता है, जो इसे उच्च तापमान वाले उपकरणों जैसे कि सिंटरिंग भट्टियों या स्टरलाइज़ेशन आटोक्लेव के पास के क्षेत्रों के लिए उपयुक्त बनाता है। हालाँकि, स्टील फेसिंग और चिपकने वाले पदार्थों की तापमान सीमा कम होती है, इसलिए पैनल को अतिरिक्त सुरक्षा के बिना सीधे लौ या अत्यधिक गर्मी के संपर्क में नहीं आना चाहिए।
उच्च आर्द्रता वाले वातावरण में, जोड़ों को पैनल कोटिंग के साथ संगत तटस्थ, रोगाणुरोधी सीलेंट से सील किया जाना चाहिए। सीलेंट को जीभ और नाली के जोड़ पर लगातार लगाया जाना चाहिए, और अंतिम परिष्करण से पहले किसी भी अंतराल को भरना चाहिए। सीलेंट की अखंडता के नियमित निरीक्षण की सिफारिश की जाती है।
हम दहन प्रदर्शन (जीबी 8624-2012), तापीय चालकता और अन्य प्रासंगिक मापदंडों के लिए परीक्षण रिपोर्ट प्रदान कर सकते हैं। स्टील फेसिंग और रॉक वूल कोर के लिए सामग्री प्रमाणपत्र भी उपलब्ध हैं। कृपया अपनी विशिष्ट दस्तावेज़ीकरण आवश्यकताओं के साथ हमारी बिक्री टीम से संपर्क करें।
टियांजिन सेनबो बिल्डिंग मटेरियल टेक्नोलॉजी कं, लिमिटेड रॉक वूल क्लीनरूम पैनल, क्लीनरूम एल्युमीनियम एक्सेसरीज, क्लीनरूम दरवाजे और अन्य धातु लिफाफा उत्पादों का निर्माता है। हमारा उत्पादन आधार जिंगहाई आर्थिक विकास क्षेत्र, तियानजिन, चीन में स्थित है, जो स्वचालित उत्पादन लाइनों और चार-चरण गुणवत्ता निरीक्षण प्रक्रिया से सुसज्जित है। हमारे कारखाने, प्रमाणपत्रों, परीक्षण क्षमताओं और परियोजना संदर्भों के बारे में अधिक जानकारी के लिए, कृपया हमारी वेबसाइट पर जाएँहमारे बारे मेंपेज याहमारी इंजीनियरिंग टीम से संपर्क करें.
