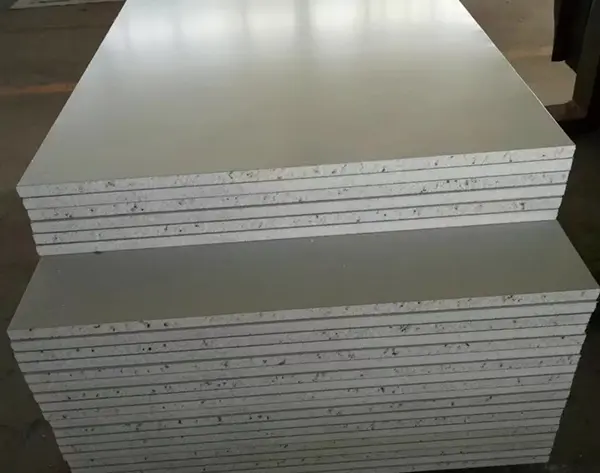

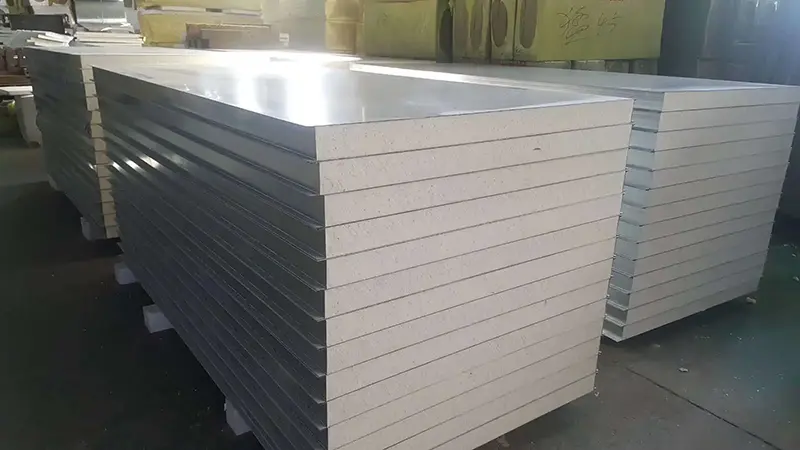

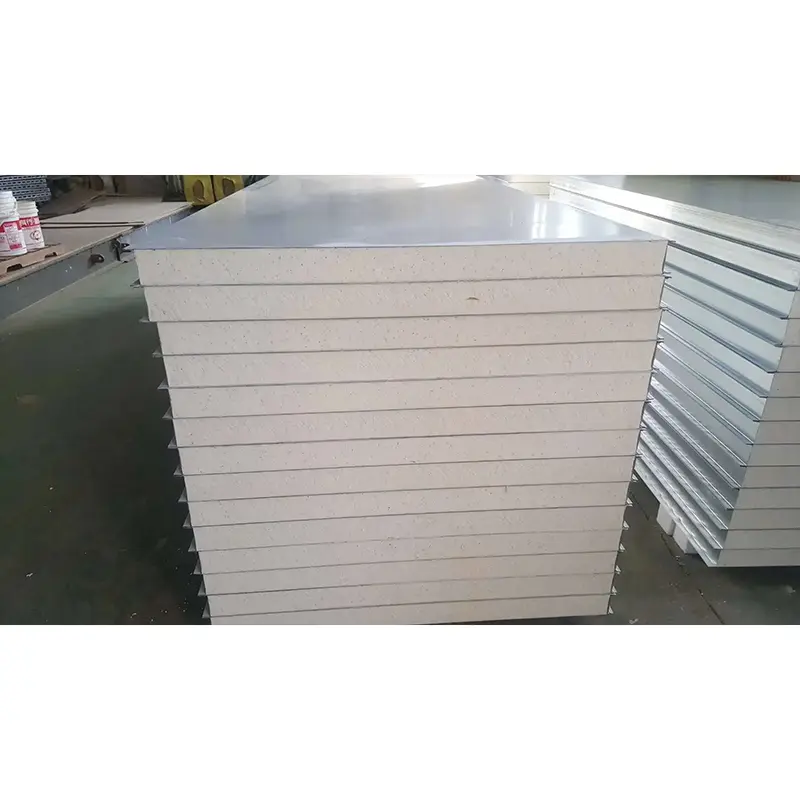

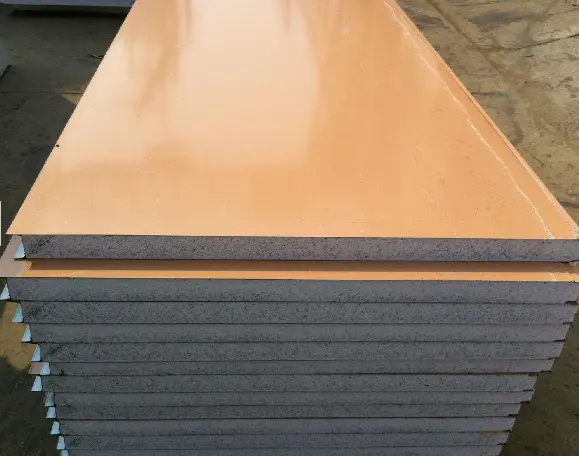

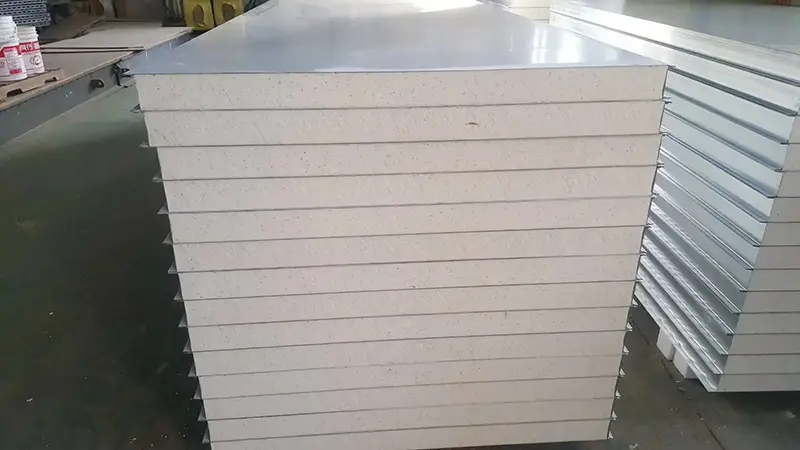

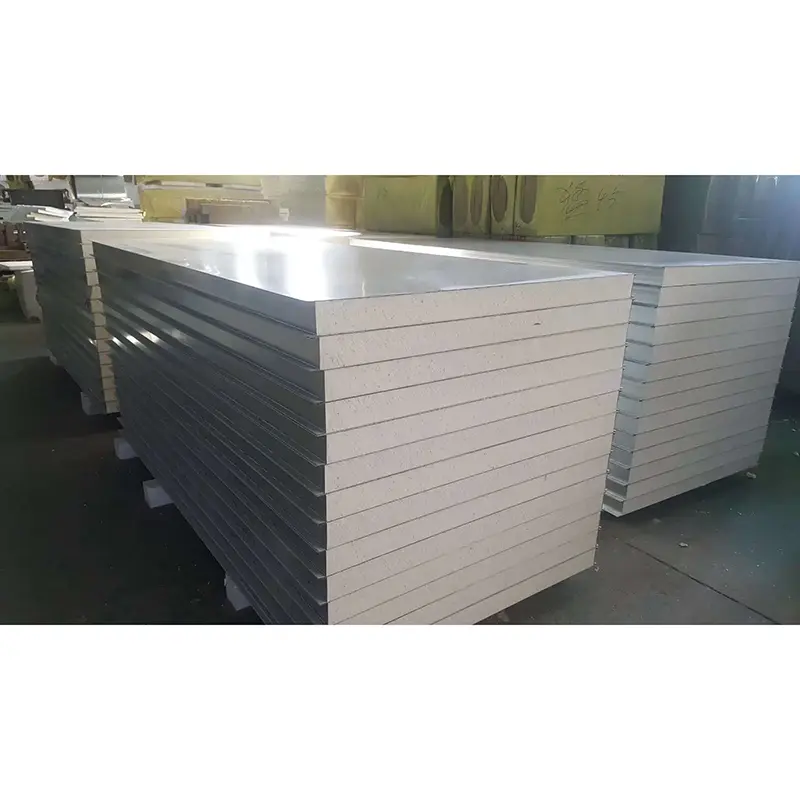

पॉलीस्टाइरीन क्लीनरूम पैनल, जिन्हें ईपीएस क्लीनरूम पैनल भी कहा जाता है, एक सतत उत्पादन लाइन पर उत्पादित हल्के सैंडविच पैनल हैं।सेनबो भवन निर्माण सामग्रीनियंत्रित वातावरण के लिए इन पैनलों की आपूर्ति करता है जहां थर्मल इन्सुलेशन और लागत दक्षता प्राथमिक विचार हैं और जहां अग्नि रेटिंग आवश्यकताएं सीमित हैं।
पैनलों में रंग-लेपित स्टील, गैल्वेनाइज्ड स्टील या स्टेनलेस स्टील से बने फेसिंग होते हैं, जो गर्मी और दबाव के तहत पॉलीस्टीरिन फोम के कोर से जुड़े होते हैं। फेसिंग की मोटाई 0.4 मिमी से 1.2 मिमी तक होती है। ईपीएस कोर का घनत्व 12-25 किग्रा/वर्ग मीटर है, मानक के रूप में 16 किग्रा/वर्ग मीटर है। बंद-सेल संरचना में स्वतंत्र, सीलबंद हवा के बुलबुले होते हैं जो थर्मल इन्सुलेशन में योगदान करते हैं।
मानक कनेक्शन विधि जीभ और नाली का जोड़ है, जिसे पुरुष-महिला इंटरलॉकिंग सिस्टम भी कहा जाता है। केन्द्रित संयुक्त विकल्प भी उपलब्ध हैं। दोनों विधियाँ आसन्न पैनलों के बीच एक मजबूत सील प्रदान करती हैं।
पैनल की मोटाई 40 मिमी से 250 मिमी तक होती है, मानक आकार 50 मिमी, 75 मिमी और 100 मिमी के साथ। इस सीमा के भीतर अनुकूलन उपलब्ध है। मानक चौड़ाई 950 मिमी और 1150 मिमी हैं, और परियोजना आवश्यकताओं के आधार पर पैनल की लंबाई 12,000 मिमी तक पहुंच सकती है।
सतह प्रोफ़ाइल सपाट या रिब्ड हो सकती है, और एक पीवीसी सुरक्षात्मक फिल्म परिवहन और स्थापना के दौरान खरोंच को रोकने के लिए सतह को कवर करती है।
उत्पादों को अग्निरोधी रेटिंग के आधार पर दो श्रेणियों में वर्गीकृत किया गया है। मानक ईपीएस पैनलों में कोई अग्निरोधी योजक नहीं होते हैं और ये उन क्षेत्रों तक सीमित होते हैं जहां अग्नि रेटिंग की आवश्यकता नहीं होती है। अग्निरोधी ईपीएस पैनल में एडिटिव्स होते हैं और ये क्लास बी1 या बी2 रेटिंग प्राप्त कर सकते हैं।
ईपीएस फोम कोर में कम तापीय चालकता होती है, जो प्रभावी थर्मल इन्सुलेशन प्रदान करती है। नीचे दी गई तालिका 0.5 मिमी रंग-लेपित स्टील फेसिंग और 16 किलोग्राम/वर्ग मीटर के ईपीएस घनत्व के आधार पर विभिन्न पैनल मोटाई के लिए मापा गर्मी हस्तांतरण गुणांक सूचीबद्ध करती है।
| पैनल की मोटाई (मिमी) | ऊष्मा अंतरण गुणांक W/(m²·K) |
|---|---|
| 50 | 0.663 |
| 75 | 0.442 |
| 100 | 0.330 |
| 150 | 0.220 |
| 200 | 0.160 |
| 250 | 0.133 |
75 मिमी की मोटाई पर, गर्मी हस्तांतरण गुणांक 0.45 W/(m²·K) से कम है, जो समान मोटाई के रॉक वूल सैंडविच पैनल से बेहतर है। यह ईपीएस पैनल को तापमान नियंत्रण आवश्यकताओं वाले साफ-सुथरे कमरों के लिए उपयुक्त बनाता है।
ईपीएस क्लीनरूम पैनल का कम स्व-वजन उनकी परिभाषित विशेषताओं में से एक है। नीचे दी गई तालिका समान फेसिंग और कोर विशिष्टताओं के आधार पर विभिन्न मोटाई के लिए प्रति वर्ग मीटर वजन दिखाती है।
| पैनल की मोटाई (मिमी) | वजन (किग्रा/वर्ग मीटर) |
|---|---|
| 50 | 10.00 |
| 75 | 10.44 |
| 100 | 10.89 |
| 150 | 11.79 |
| 200 | 12.69 |
| 250 | 13.59 |
तुलनात्मक रूप से, 50 मिमी रॉक वूल क्लीनरूम पैनल का वजन लगभग 15-16 किलोग्राम/वर्ग मीटर होता है। ईपीएस पैनलों का हल्का वजन हैंडलिंग और स्थापना को सरल बनाता है, और उन्हें कम भार-वहन क्षमता के साथ मौजूदा संरचनाओं पर रेट्रोफिटिंग के लिए उपयुक्त बनाता है।
पॉलीस्टाइरीन क्लीनरूम पैनल बुनियादी स्तर का ध्वनि इन्सुलेशन प्रदान करते हैं। विभिन्न मोटाई के लिए मापे गए मान नीचे सूचीबद्ध हैं।
| पैनल की मोटाई (मिमी) | ध्वनि इन्सुलेशन (डीबी) |
|---|---|
| 50 | 20.0 |
| 75 | 21.5 |
| 100 | 23.0 |
ध्वनि इन्सुलेशन का यह स्तर सामान्य औद्योगिक संयंत्रों और मानक क्लीनरूम के लिए पर्याप्त है, लेकिन यह रॉक वूल या मैग्नीशियम ऑक्सीसल्फेट पैनलों की तुलना में कम है।
जब दीवार पैनलों के रूप में उपयोग किया जाता है, तो स्वीकार्य ऊर्ध्वाधर भार मोटाई और पवन भार की स्थिति के अनुसार भिन्न होता है। नीचे दी गई तालिका संदर्भ मान प्रदान करती है.
| पवन भार (किग्रा/वर्ग मीटर) | 50 मिमी | 75 मिमी | 100 मिमी | 150 मिमी | 200 मिमी | 250 मिमी |
|---|---|---|---|---|---|---|
| 2.5 | 1100 | 2000 | 2700 | 4700 | 6800 | 8800 |
| 3.5 | 1400 | 2500 | 2400 | 5000 | 6200 | 8200 |
| 4.0 | 800 | 1600 | 2400 | 4200 | 7000 | 9400 |
75 मिमी मोटा पैनल 2.5 किलोग्राम/वर्ग मीटर के पवन भार के तहत 2,000 किलोग्राम/वर्ग मीटर के स्वीकार्य ऊर्ध्वाधर भार का समर्थन करता है, जो मानक क्लीनरूम विभाजन दीवारों के लिए लोड-वहन आवश्यकताओं को पूरा करता है।
ईपीएस क्लीनरूम पैनल आमतौर पर सीमित अग्नि-प्रतिरोध आवश्यकताओं के साथ सामान्य स्वच्छ वातावरण में उपयोग किए जाते हैं:
इलैक्ट्रॉनिक्स उद्योग:सामान्य इलेक्ट्रॉनिक्स उत्पादन कार्यशालाओं के लिए विभाजन और निलंबित छतें, बुनियादी धूल-रोधी आवश्यकताओं को पूरा करती हैं।
खाद्य प्रसंस्करण:खाद्य उत्पादन कार्यशालाओं और गोदामों के लिए दीवार और छत की सजावट, उत्पादन क्षेत्रों से धूल और अशुद्धियों को दूर रखने में मदद करती है।
स्वास्थ्य देखभाल:गैर-महत्वपूर्ण अस्पताल विभागों में गलियारे, चेंजिंग रूम और अन्य सहायक क्षेत्र।
सामान्य औद्योगिक संयंत्र:मशीनिंग और असेंबली कार्यशालाओं के लिए आंतरिक विभाजन और संलग्नक संरचनाएं।
निम्नलिखित पैरामीटर मानक उत्पादन और मापा परीक्षण डेटा पर आधारित हैं। अनुकूलन उपलब्ध है.
| प्रदर्शन संकेतक | पैरामीटर/विनिर्देश | टिप्पणियाँ |
|---|---|---|
| सामना करने वाली सामग्री | रंग-लेपित स्टील / गैल्वेनाइज्ड स्टील / स्टेनलेस स्टील | मोटाई: 0.4-1.2 मिमी |
| मूल सामग्री | पॉलीस्टाइनिन (ईपीएस) फोम | घनत्व: 12-25 किग्रा/वर्ग मीटर |
| पैनल की मोटाई | 40-250 मिमी | मानक: 50/75/100 मिमी; अनुकूलन |
| प्रभावी चौड़ाई | 950 मिमी, 1150 मिमी | |
| पैनल की लंबाई | ≤12,000 मिमी | परियोजना की जरूरतों के आधार पर अनुकूलन योग्य |
| हीट ट्रांसफर गुणांक (75 मिमी) | 0.442 डब्लू/(एम²·के) | समान मोटाई के रॉक वूल से बेहतर |
| सतह घनत्व (50 मिमी) | ≈10 किग्रा/वर्ग मीटर | रॉक वूल पैनलों की तुलना में हल्का |
| ध्वनि इन्सुलेशन (50 मिमी) | 20 डीबी | बुनियादी ध्वनिक प्रदर्शन |
| दहन प्रदर्शन | कोई अग्नि रेटिंग नहीं (मानक) / बी1 या बी2 (अग्निरोधी) | अग्नि-रेटेड क्षेत्रों में मानक ईपीएस निषिद्ध है |
1. लागत प्रभावी समाधान.ईपीएस पैनल रॉक वूल और एल्युमीनियम हनीकॉम्ब पैनलों की तुलना में महत्वपूर्ण लागत लाभ प्रदान करते हैं, जिससे वे बड़े सामान्य क्लीनरूम परियोजनाओं के लिए एक किफायती विकल्प बन जाते हैं।
2. हल्का और कुशल इंस्टालेशन।50 मिमी मोटे पैनल का वजन लगभग 10 किलोग्राम/वर्ग मीटर होता है, जो समान मोटाई के रॉक वूल पैनल की तुलना में काफी हल्का होता है। इससे हैंडलिंग लागत कम हो जाती है और निर्माण में तेजी आती है।
3. अच्छा थर्मल इन्सुलेशन।75 मिमी मोटे पैनल का ताप स्थानांतरण गुणांक 0.442 W/(m²·K) है, जो समान मोटाई के रॉक वूल पैनल से बेहतर है।
4. पर्याप्त भार वहन क्षमता।75 मिमी पैनल 2.5 किलोग्राम/वर्ग मीटर हवा के दबाव में 2,000 किलोग्राम/वर्ग मीटर का समर्थन करता है, जो मानक विभाजन दीवारों के लिए संरचनात्मक आवश्यकताओं को पूरा करता है।
5. स्पष्ट रूप से परिभाषित अनुप्रयोग दायरा।पैनल सामान्य स्वच्छ वातावरण के लिए उपयुक्त हैं जहां आग प्रतिरोध की आवश्यकता नहीं होती है, जैसे इलेक्ट्रॉनिक घटक कार्यशालाएं और खाद्य प्रसंस्करण क्षेत्र।
ईपीएस कोर दहनशील है। जलाए जाने पर, यह धुआँ और धुआं पैदा करता है जो जहरीला होता है, और मानक उत्पाद में कोई अग्नि-प्रतिरोध रेटिंग नहीं होती है। निम्नलिखित प्रतिबंध लागू होते हैं:
1.मानक ईपीएस पैनल क्लीनरूम परियोजनाओं में निषिद्ध हैं जिनके लिए विशिष्ट अग्नि रेटिंग की आवश्यकता होती है, जिसमें फार्मास्युटिकल जीएमपी कार्यशालाएं, अस्पताल ऑपरेटिंग रूम और इलेक्ट्रॉनिक्स चिप विनिर्माण संयंत्र शामिल हैं।
2.उनका उपयोग केवल उन क्षेत्रों में किया जा सकता है जहां स्थानीय भवन अग्नि सुरक्षा कोड गैर-अग्निरोधी सामग्री की अनुमति देते हैं।
3.उन परियोजनाओं के लिए जिन्हें अग्नि-रेटेड पैनलों की आवश्यकता होती है, रॉक वूल क्लीनरूम पैनल (क्लास ए गैर-दहनशील) या मैग्नीशियम ऑक्सीसल्फेट पैनल जैसे विकल्पों का चयन किया जाना चाहिए।
4.यदि अग्निरोधी रेटिंग की आवश्यकता है, तो केवल अतिरिक्त ज्वाला मंदक वाले ईपीएस पैनलों पर विचार किया जाना चाहिए जिन्हें कक्षा बी 1 या बी 2 के रूप में परीक्षण और प्रमाणित किया गया है, और उनके उपयोग को स्थानीय नियमों का पालन करना चाहिए।
1.विशेष अग्नि रेटिंग आवश्यकताओं के बिना सामान्य इलेक्ट्रॉनिक्स विनिर्माण और घटक असेंबली कार्यशालाएँ।
2.गैर-उच्च तापमान वाले क्षेत्रों में खाद्य प्रसंस्करण कार्यशालाएँ और खाद्य गोदाम।
3.अस्पताल के गलियारे, चेंजिंग रूम और गैर-महत्वपूर्ण चिकित्सा सहायता क्षेत्र।
4.मशीनिंग और असेंबली कार्यशालाओं जैसे मानक औद्योगिक संयंत्रों के लिए आंतरिक विभाजन और बाड़े।
ईपीएस पैनल हल्के और कम महंगे हैं, और वे समान मोटाई पर थोड़ा बेहतर थर्मल इन्सुलेशन प्रदान करते हैं। हालाँकि, रॉक वूल पैनल क्लास ए गैर-दहनशील हैं और अग्नि रेटिंग आवश्यकताओं वाले क्षेत्रों के लिए उपयुक्त हैं, जबकि मानक ईपीएस पैनल नहीं हैं। चयन परियोजना की अग्नि सुरक्षा आवश्यकताओं और बजट पर निर्भर करता है।
ज्यादातर मामलों में, नहीं. फार्मास्युटिकल जीएमपी कार्यशालाओं को आमतौर पर क्लास ए गैर-दहनशील पैनलों की आवश्यकता होती है। यहां तक कि बी1 या बी2 रेटिंग वाले अग्निरोधी ईपीएस पैनल भी इन सुविधाओं की अग्नि सुरक्षा आवश्यकताओं को पूरा नहीं कर सकते हैं। इसके बजाय आमतौर पर रॉक वूल या मैग्नीशियम ऑक्सीसल्फेट पैनल की सिफारिश की जाती है।
ईपीएस पैनलों को ज्वलन, चिंगारी और खुली लपटों से दूर सूखे, ढके हुए क्षेत्र में सपाट रखा जाना चाहिए। उन्हें लंबे समय तक सीधी धूप से बचाया जाना चाहिए, क्योंकि यूवी एक्सपोज़र फेसिंग और कोर को ख़राब कर सकता है। अंतिम स्थापना तक पीवीसी सुरक्षात्मक फिल्म यथावत बनी रहनी चाहिए।
ये पैनल आंतरिक उपयोग के लिए डिज़ाइन किए गए हैं। बाहरी अनुप्रयोगों के लिए, सामना करने वाली सामग्री और संरचनात्मक समर्थन को विशेष रूप से बाहरी स्थितियों के लिए डिज़ाइन किया जाना चाहिए, और असेंबली की अग्नि सुरक्षा का मूल्यांकन किया जाना चाहिए। ईपीएस पैनलों को बाहरी रूप से उपयोग करने से पहले निर्माता से परामर्श करने की अनुशंसा की जाती है।
मानक ईपीएस में कोई अग्निरोधी योजक नहीं है और कोई अग्नि रेटिंग नहीं है। अग्निरोधी ईपीएस में एडिटिव्स होते हैं जो आग की लपटों के प्रसार को धीमा करते हैं और परीक्षण करने पर कक्षा बी 1 या बी 2 रेटिंग प्राप्त कर सकते हैं। हालाँकि, अग्निरोधी ईपीएस भी ज्वलनशील रहता है और इसका उपयोग केवल वहीं किया जाना चाहिए जहां अग्नि सुरक्षा कोड द्वारा अनुमति दी गई हो।
टियांजिन सेनबो बिल्डिंग मटेरियल टेक्नोलॉजी कं, लिमिटेड पॉलीस्टाइनिन क्लीनरूम पैनल, पेपर हनीकॉम्ब प्यूरीफिकेशन पैनल, हस्तनिर्मित ध्वनि-अवशोषित क्लीनरूम पैनल और अन्य धातु लिफाफा उत्पादों का निर्माता है। हमारा उत्पादन आधार जिंगहाई आर्थिक विकास क्षेत्र, तियानजिन, चीन में स्थित है, जो स्वचालित उत्पादन लाइनों और चार-चरण गुणवत्ता निरीक्षण प्रक्रिया से सुसज्जित है। हमारे कारखाने, प्रमाणपत्रों, परीक्षण क्षमताओं और परियोजना संदर्भों के बारे में अधिक जानकारी के लिए, कृपया हमारी वेबसाइट पर जाएँहमारे बारे मेंपेज याहमारी इंजीनियरिंग टीम से संपर्क करें.
