पेपर हनीकॉम्ब क्लीनरूम पैनल

पेपर हनीकॉम्ब क्लीनरूम पैनल हल्के मिश्रित पैनल हैं जिन्हें नियंत्रित पर्यावरण बाड़ों के लिए डिज़ाइन किया गया है।सेनबो भवन निर्माण सामग्रीइन पैनलों को क्लीनरूम परियोजनाओं के लिए आपूर्ति करता है जो कम संरचनात्मक भार और पर्यावरणीय प्रदर्शन को प्राथमिकता देते हैं।

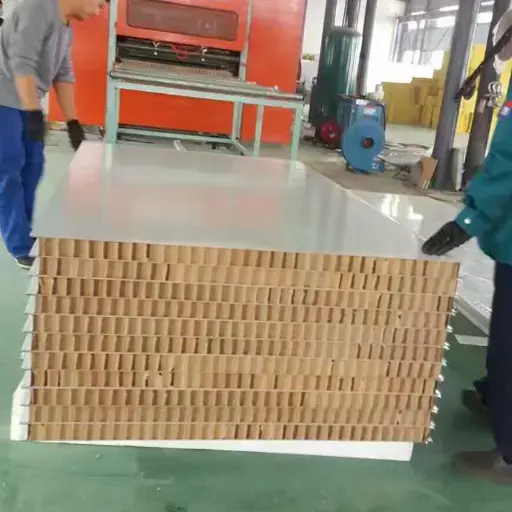

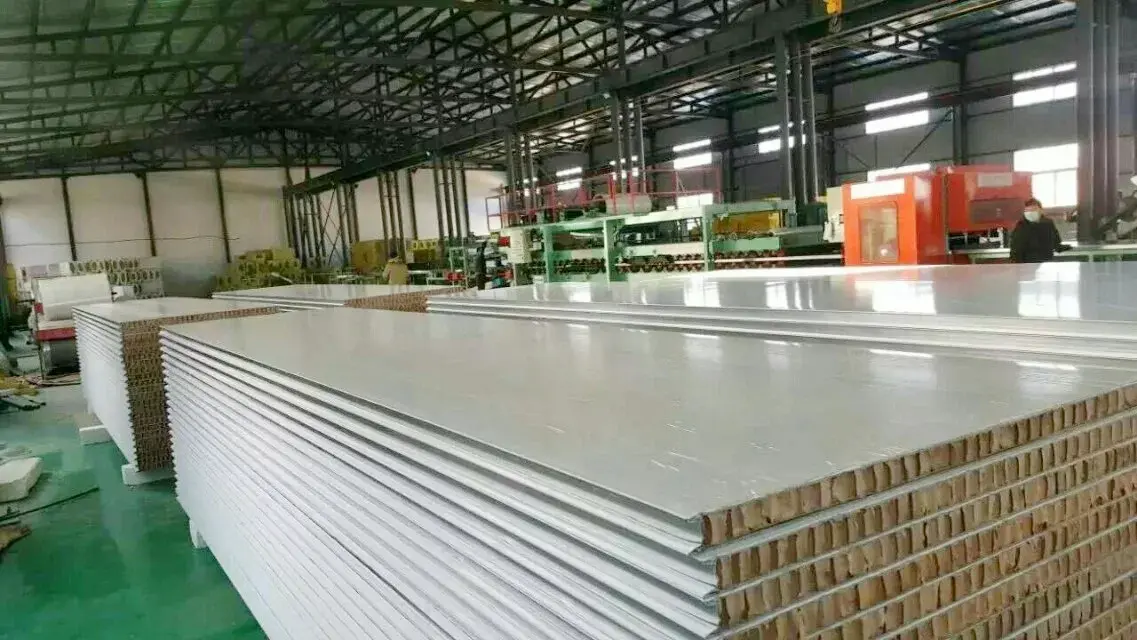

पैनल एक मिश्रित सैंडविच संरचना का उपयोग करता है। फेसिंग 0.3-1.0 मिमी की मोटाई के साथ रंग-लेपित स्टील, गैल्वनाइज्ड स्टील या स्टेनलेस स्टील से बनाई जाती है, जो परियोजना आवश्यकताओं के अनुरूप होती है। कोर ज्वाला-मंदक कागज मधुकोश है, और असेंबली को अंतिम पैनल में जोड़ने से पहले किनारों को ठंडे-खींचे गए प्रोफाइल से सील कर दिया जाता है।

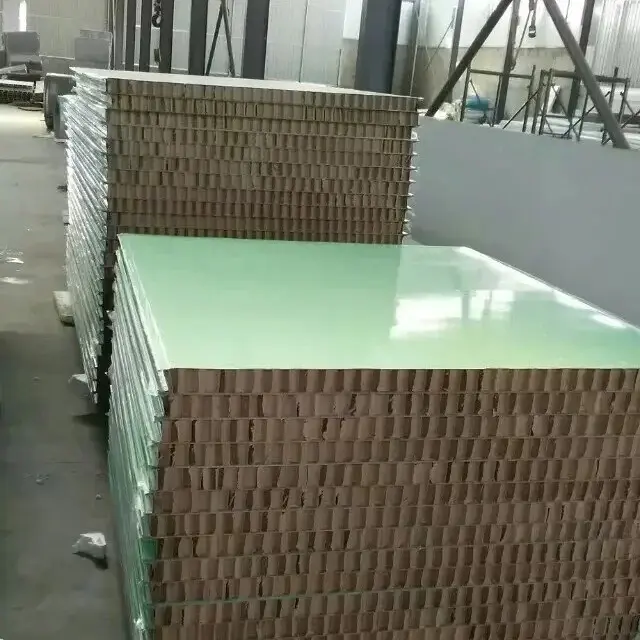

छत्ते का कोर प्राकृतिक लकड़ी के गूदे से बनाया जाता है, जिसे नालीदार आकार में संसाधित किया जाता है और एक हेक्सागोनल संरचना बनाने के लिए पानी प्रतिरोधी चिपकने वाले के साथ जोड़ा जाता है। यह डिज़ाइन पैनल को हल्का रखते हुए संरचनात्मक समर्थन प्रदान करता है। कोर घनत्व 20 से 42 किग्रा/वर्ग मीटर तक होता है, और संपीड़न शक्ति 1.5 और 5.0 एमपीए के बीच होती है।

उपलब्ध आयाम और कनेक्शन विधियाँ

मानक पैनल की मोटाई 50 मिमी, 75 मिमी और 100 मिमी है, जिसमें 35 मिमी से 250 मिमी तक अनुकूलन उपलब्ध है। मानक चौड़ाई में 950 मिमी, 980 मिमी, 1150 मिमी और 1180 मिमी शामिल हैं। दीवार पैनल की लंबाई 9,000 मिमी तक पहुंच सकती है, जबकि छत पैनल की लंबाई 4,000 मिमी तक सीमित है।

विभिन्न इंस्टॉलेशन परिदृश्यों के अनुरूप कई कनेक्शन विधियां उपलब्ध हैं: जीभ और नाली, केंद्रीय एल्यूमीनियम प्रोफ़ाइल, पुरुष-महिला जोड़, और "तीन-महिला-एक-पुरुष" कॉन्फ़िगरेशन।

परीक्षण किया गया प्रदर्शन डेटा

1. अग्नि प्रतिरोध: कक्षा बी1 और ≥60 मिनट की रेटिंग

लौ-मंदक प्रदर्शन का परीक्षण जीबी 8624-1997 के अनुसार अग्नि-प्रतिरोधी निर्माण सामग्री की गुणवत्ता पर्यवेक्षण और परीक्षण के लिए राष्ट्रीय केंद्र द्वारा किया गया है, जिससे कक्षा बी1 (लौ-मंदक) रेटिंग प्राप्त हुई है। ऑक्सीजन सूचकांक कम से कम 44.2% है, जो कक्षा बी1 मानक आवश्यकता से अधिक है।

आग के संपर्क में आने पर पिघलने और टपकने वाले पॉलीस्टाइरीन कोर के विपरीत, पेपर हनीकॉम्ब कोर बिना जले जल जाता है और कोई विषाक्त पदार्थ पैदा नहीं करता है। 100 मिमी मोटा पैनल कम से कम 60 मिनट की अग्नि प्रतिरोध रेटिंग प्रदान करता है।

2. थर्मल इन्सुलेशन: चालकता ≤0.048 W/(m·K)

झरझरा छत्ते की संरचना प्रभावी थर्मल इन्सुलेशन प्रदान करती है। 0.048 W/(m·K) से अधिक की मापी गई तापीय चालकता के साथ, पैनल आंतरिक और बाहरी स्थानों के बीच गर्मी हस्तांतरण को कम करता है। यह प्रदर्शन समान मोटाई के रॉक वूल क्लीनरूम पैनलों के बराबर है, फिर भी पैनल का वजन केवल 60% -70% है।

3. यांत्रिक गुण: संपीड़न शक्ति 1.5-5.0 एमपीए

हेक्सागोनल मधुकोश संरचना अच्छी संपीड़न शक्ति और तन्यता गुण प्रदान करती है। मापी गई संपीड़न शक्ति 1.5 से 5.0 एमपीए तक होती है, जो समान घनत्व के फोम प्लास्टिक कोर से बेहतर प्रदर्शन करती है। कोल्ड-ड्रॉन एज फ़्रेमिंग समग्र कठोरता और लचीली भार-वहन क्षमता में और सुधार करती है। ये गुण इलेक्ट्रॉनिक्स संयंत्रों में निलंबित छत और फार्मास्युटिकल कार्यशालाओं में विभाजन दीवारों जैसे अनुप्रयोगों का समर्थन करते हैं।

4. हल्का निर्माण: कम संरचनात्मक भार

20-42 किग्रा/वर्ग मीटर के कोर घनत्व के साथ, पेपर हनीकॉम्ब पैनल का वजन समान मोटाई के रॉक वूल पैनल से लगभग 60%-70% कम होता है। यह विशेष रूप से ऊंची-ऊंची सफाई सुविधाओं में निलंबित छत प्रणालियों और विभाजन दीवारों के लिए उपयोगी है, क्योंकि यह मुख्य संरचना पर भार को कम करता है और नींव की लागत को कम कर सकता है।

5. पर्यावरण प्रोफ़ाइल: नवीकरणीय और पुनर्चक्रण योग्य

कोर प्राकृतिक लकड़ी के गूदे से बना है, और विनिर्माण प्रक्रिया ऊर्जा-कुशल है। पैनलों में कोई विषाक्त घटक नहीं होते हैं और उपयोग के दौरान कोई हानिकारक उत्सर्जन नहीं होता है। अपने सेवा जीवन के अंत में, पैनल पूरी तरह से पुन: प्रयोज्य होते हैं।

6. क्लीनरूम इंजीनियरिंग अनुप्रयोग

पेपर हनीकॉम्ब क्लीनरूम पैनल का उपयोग कई क्लीनरूम सेटिंग्स में किया गया है:

अस्पताल संचालन कक्ष:दीवार और छत प्रणालियाँ घनी, चिकनी सतह और तंग जोड़ों के साथ एक स्वच्छ वातावरण प्रदान करती हैं जो बैक्टीरिया के विकास को रोकने में मदद करती हैं।

इलेक्ट्रॉनिक्स और चिप विनिर्माण:हल्के पैनलों का उपयोग छत और विभाजन के लिए किया जाता है, जहां कम वजन ओवरहेड स्थापना को सरल बनाता है।

फार्मास्युटिकल जीएमपी कार्यशालाएँ:पैनल सफाई और इन्सुलेशन आवश्यकताओं को पूरा करते हैं, और क्लास बी1 अग्नि रेटिंग उत्पादन सुरक्षा का समर्थन करती है।

खाद्य प्रसंस्करण संयंत्र:दीवारें और विभाजन साफ ​​करना आसान, नमी प्रतिरोधी और संदूषण से मुक्त हैं।

तकनीकी निर्देश

निम्नलिखित पैरामीटर मानक उत्पादन और प्रासंगिक परीक्षण पर आधारित हैं। अनुकूलन उपलब्ध है.

मुख्य विशेषताएं और व्यावहारिक लाभ

1. जहरीले धुएं के बिना क्लास बी1 अग्नि सुरक्षा।कोर जलने के बजाय क्लास बी1 रेटिंग और वर्ण प्राप्त करता है। कम से कम 44.2% का ऑक्सीजन सूचकांक पॉलीस्टाइनिन कोर सामग्रियों की तुलना में स्पष्ट सुरक्षा मार्जिन प्रदान करता है।

2. पर्याप्त ताकत के साथ हल्का वजन।कोर घनत्व केवल 20-42 किग्रा/वर्ग मीटर है, जो रॉक वूल पैनलों की तुलना में लगभग 60%-70% हल्का है। 1.5-5.0 एमपीए की कंप्रेसिव ताकत क्लीनरूम छत और विभाजन अनुप्रयोगों का समर्थन करती है।

3. थर्मल और ध्वनिक इन्सुलेशन।0.048 डब्लू/(एम·के) या उससे कम की तापीय चालकता इन्सुलेशन प्रदर्शन प्रदान करती है, जबकि छत्ते की संरचना ध्वनि में कमी में भी योगदान देती है।

4. नवीकरणीय और पुनर्चक्रण योग्य सामग्री।लकड़ी का गूदा कोर नवीकरणीय है, और पैनल जीवन के अंत में पूरी तरह से पुन: प्रयोज्य हैं। उपयोग के दौरान कोई हानिकारक उत्सर्जन जारी नहीं होता है।

5. मॉड्यूलर डिजाइन के साथ कुशल स्थापना।फैक्ट्री-पूर्वनिर्मित पैनलों में त्वरित कनेक्शन और 9 मीटर तक की लंबाई होती है, जिससे साइट पर सीम की संख्या कम हो जाती है।

इंस्टालेशन और हैंडलिंग नोट्स

छत अनुप्रयोगों के लिए:स्थापना से पहले अधिकतम पैनल लंबाई (छत पैनल के लिए 4,000 मिमी) और सहायक ग्रिड रिक्ति की पुष्टि करें। हल्के वजन की प्रकृति उठाने को सरल बनाती है, लेकिन विक्षेपण को रोकने के लिए अभी भी उचित समर्थन की आवश्यकता होती है।

दीवार विभाजन के लिए:लेआउट के आधार पर उपयुक्त कनेक्शन विधि का चयन करें। केंद्रीय एल्यूमीनियम प्रोफाइल एक साफ फिनिश प्रदान करते हैं, जबकि जीभ और नाली के जोड़ तेजी से असेंबली प्रदान करते हैं।

उच्च आर्द्रता वाले क्षेत्रों के लिए:यद्यपि कोर को जल प्रतिरोधी चिपकने वाले पदार्थ से उपचारित किया जाता है, फिर भी लंबे समय तक खड़े पानी के संपर्क में रहने से बचना चाहिए। स्थापना के दौरान सभी जोड़ों और किनारों को ठीक से सील करें।

परिवहन और भंडारण के दौरान:पैनलों को सूखे क्षेत्र में सपाट रखें और सतहों को खरोंच से बचाएं। अंतिम सफाई तक पीवीसी सुरक्षात्मक फिल्म अपनी जगह पर बनी रहनी चाहिए।

इन पैनलों का उपयोग कहां किया जाता है

1.अस्पताल के संचालन कक्ष, आईसीयू वार्ड और बाँझ आपूर्ति कक्ष।

2.इलेक्ट्रॉनिक चिप कारखाने और सेमीकंडक्टर क्लीनरूम।

3.फार्मास्युटिकल जीएमपी कार्यशालाएं और जैविक प्रयोगशालाएं।

4.खाद्य प्रसंस्करण कार्यशालाएँ और केंद्रीय रसोई।

5.थर्मल इन्सुलेशन की आवश्यकता वाले गोदामों और कोल्ड स्टोरेज सुविधाओं।

अक्सर पूछे जाने वाले प्रश्नों

1. क्लीनरूम पैनलों के लिए पेपर हनीकॉम्ब की तुलना रॉक वूल से कैसे की जाती है?

तुलनीय थर्मल इन्सुलेशन प्रदान करते हुए पेपर हनीकॉम्ब काफी हल्का (20-42 किग्रा/वर्ग मीटर बनाम 100-120 किग्रा/वर्ग मीटर) है। रॉक वूल क्लास ए गैर-दहनशील है, जबकि पेपर हनीकॉम्ब क्लास बी 1 ज्वाला-मंदक है। चुनाव अक्सर अग्नि रेटिंग आवश्यकताओं और संरचनात्मक भार संबंधी विचारों पर निर्भर करता है।

2. क्या पेपर हनीकॉम्ब कोर नमी से प्रभावित है?

कोर जल प्रतिरोधी चिपकने वाले पदार्थ से जुड़ा हुआ है, जो नमी के खिलाफ कुछ सुरक्षा प्रदान करता है। हालाँकि, पैनल आंतरिक सफ़ाई कक्ष के उपयोग के लिए डिज़ाइन किए गए हैं। लंबे समय तक खड़े पानी या लगातार उच्च आर्द्रता की स्थिति में रहने से बचना चाहिए और सभी जोड़ों को ठीक से सील करना चाहिए।

3. क्या इन पैनलों का उपयोग बाहरी दीवारों के लिए किया जा सकता है?

ये पैनल मुख्य रूप से आंतरिक अनुप्रयोगों के लिए डिज़ाइन किए गए हैं। बाहरी उपयोग के लिए, सामना करने वाली सामग्री और कोर को विशेष रूप से चयनित करने और बाहरी मौसम प्रतिरोध के लिए परीक्षण करने की आवश्यकता होगी। बाहरी अनुप्रयोगों के लिए निर्माता से परामर्श करने की अनुशंसा की जाती है।

4. सीलिंग पैनल कैसे समर्थित हैं?

छत पैनल एक ग्रिड प्रणाली द्वारा समर्थित हैं, विक्षेपण को नियंत्रित करने के लिए पैनल की लंबाई 4,000 मिमी तक सीमित है। विशिष्ट समर्थन रिक्ति पैनल की मोटाई और अपेक्षित भार पर निर्भर करती है। ग्रिड रिक्ति और कनेक्शन विवरण के लिए निर्माता की सिफारिशों का पालन किया जाना चाहिए।

5. कौन सा अग्नि रेटिंग दस्तावेज़ उपलब्ध है?

आग प्रतिरोधी भवन निर्माण सामग्री की गुणवत्ता पर्यवेक्षण और परीक्षण के लिए राष्ट्रीय केंद्र से परीक्षण रिपोर्ट अनुरोध पर उपलब्ध हैं। रिपोर्ट जीबी 8624-1997 के अनुसार कक्षा बी1 रेटिंग और कम से कम 44.2% के ऑक्सीजन सूचकांक का दस्तावेजीकरण करती है।
