हस्तनिर्मित ध्वनि-अवशोषित क्लीनरूम पैनल

हस्तनिर्मित ध्वनि-अवशोषित क्लीनरूम पैनल दोहरे उद्देश्य को पूरा करते हैं। वे मानक क्लीनरूम पैनलों के स्वच्छ संलग्नक कार्यों को बनाए रखते हैं, जबकि छिद्रित फेसिंग और ध्वनि-अवशोषित कोर के माध्यम से ध्वनिक नियंत्रण भी प्रदान करते हैं।सेनबो भवन निर्माण सामग्रीइन पैनलों को उन परियोजनाओं के लिए आपूर्ति करता है जिनके लिए नियंत्रित वातावरण और शोर में कमी दोनों की आवश्यकता होती है।

पैनल निर्माण और सामग्री विकल्प

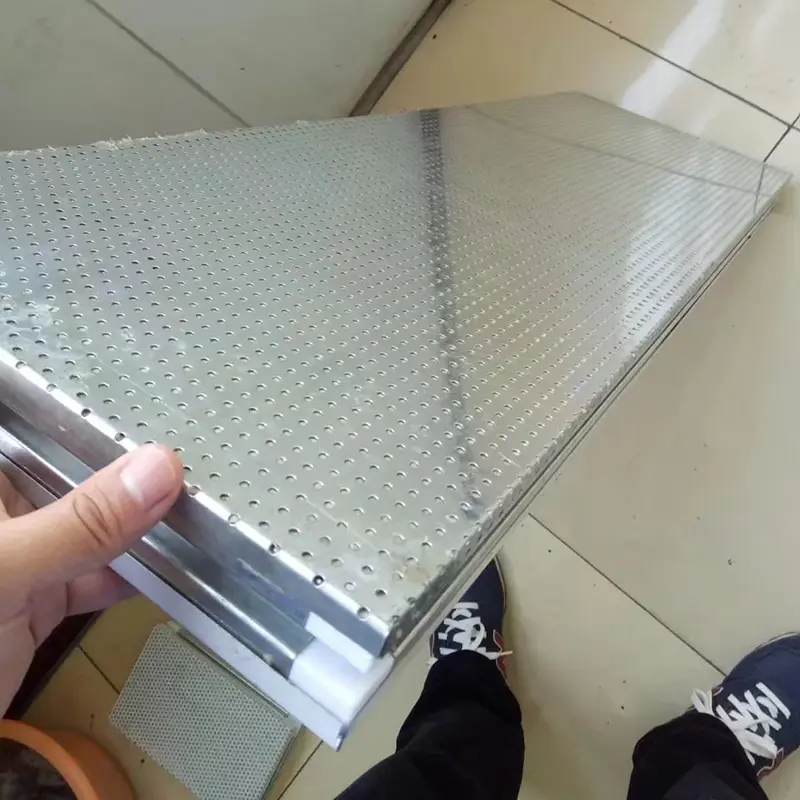

हस्तनिर्मित ध्वनि-अवशोषित क्लीनरूम पैनल एक मिश्रित सैंडविच संरचना का उपयोग करते हैं। बाहरी परत रंग-लेपित स्टील, गैल्वेनाइज्ड स्टील या स्टेनलेस स्टील से बना एक छिद्रपूर्ण धातु पैनल है। इसे सटीक छिद्रण उपकरण के साथ संसाधित किया जाता है, और छेद व्यास और रिक्ति को ध्वनिक डिजाइन आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है।

मध्य परत एक ध्वनि-अवशोषित कोर है, आमतौर पर रॉक वूल या ग्लास वूल। फाइबर को गिरने से रोकने के लिए इसकी सतह को ज्वाला-मंदक गैर-बुने हुए कपड़े या आग प्रतिरोधी फाइबरग्लास कपड़े से ढक दिया गया है। पिछली परत एक ठोस, सीलबंद धातु की शीट है। किनारों को ठंडे-तैयार एल्यूमीनियम मिश्र धातु प्रोफाइल से सील कर दिया जाता है और एक तैयार पैनल में बांध दिया जाता है।

वेध पैटर्न में ध्वनिक आवश्यकताओं के आधार पर स्लॉटेड वेध या पूर्ण-सतह वेध शामिल है। एक विशिष्ट विनिर्देश 3 मिमी छेद व्यास और 6 मिमी छेद रिक्ति का उपयोग करता है। मानक पैनल की चौड़ाई 980 मिमी से 1,180 मिमी तक होती है, गैर-मानक आकारों के लिए अनुकूलन उपलब्ध है। कोर सामग्री की मोटाई के विकल्प 50 मिमी से 200 मिमी तक होते हैं, और स्टील शीट की मोटाई 0.4 मिमी और 1.5 मिमी के बीच समायोज्य होती है।

फेसिंग विकल्पों में रंग-लेपित स्टील (पॉलिएस्टर, पीवीडीएफ, एसएमपी, या एचडीपी जैसे कोटिंग्स के साथ), गैल्वनाइज्ड स्टील और स्टेनलेस स्टील शामिल हैं। वास्तुशिल्प और सजावटी आवश्यकताओं को पूरा करने के लिए रंगों को आरएएल मानकों के अनुसार अनुकूलित किया जा सकता है।

परीक्षित निष्पादन विशेषताएँ

1. ध्वनिक प्रदर्शन: 35 डीबी का ध्वनि इन्सुलेशन

इन पैनलों का ध्वनिक प्रदर्शन छिद्रित आवरण और ध्वनि-अवशोषित कोर की समग्र संरचना द्वारा निर्धारित होता है। ध्वनि तरंगें छिद्रों से होकर छिद्रित रेशेदार कोर में गुजरती हैं, जहां तंतुओं के बीच घर्षण और चिपचिपा प्रभाव ध्वनि ऊर्जा को गर्मी में परिवर्तित करते हैं, जिससे ध्वनि अवशोषण और शोर में कमी आती है।

परीक्षण से पता चलता है कि 1.0 मिमी स्टील फेसिंग और 120 किलोग्राम/वर्ग मीटर के रॉक ऊन घनत्व के साथ 100 मिमी मोटा पैनल 35 डीबी का ध्वनि इन्सुलेशन मान प्राप्त करता है। ध्वनिक प्रदर्शन का परीक्षण GB/T 20247 के अनुसार किया जाता है, "ध्वनिकी: एक प्रतिध्वनि कक्ष में ध्वनि अवशोषण का मापन।" शोर न्यूनीकरण गुणांक (एनआरसी) की गणना 250 हर्ट्ज, 500 हर्ट्ज, 1000 हर्ट्ज और 2000 हर्ट्ज ऑक्टेव बैंड पर ध्वनि अवशोषण गुणांक के अंकगणितीय माध्य के रूप में की जाती है। 0.5 या उच्चतर का एनआरसी एक योग्य ध्वनि-अवशोषित सामग्री को इंगित करता है।

2. अग्नि प्रदर्शन: कक्षा ए गैर-दहनशील

रॉक वूल कोर एक अकार्बनिक रेशेदार सामग्री है जिसे क्लास ए गैर-दहनशील के रूप में वर्गीकृत किया गया है। रॉक ऊन के लिए कम से कम 120 किग्रा/वर्ग मीटर या कांच के ऊन के लिए 64 किग्रा/वर्ग मीटर के कोर घनत्व के साथ, आग के संपर्क में आने पर सामग्री जलती, पिघलती या टपकती नहीं है, और यह जहरीला धुआं पैदा नहीं करती है। यह इमारतों के अग्नि सुरक्षा डिजाइन के लिए कोड में साफ-सफाई और सार्वजनिक भवन लिफाफा सामग्री के लिए अनिवार्य अग्नि सुरक्षा आवश्यकताओं को पूरा करता है।

3. थर्मल इन्सुलेशन: थर्मल चालकता ≤0.043 W/(m·K)

0.043 W/(m·K) से अधिक की तापीय चालकता के साथ, रॉक वूल कोर ध्वनि अवशोषण के साथ-साथ थर्मल इन्सुलेशन प्रदान करता है। यह इनडोर और आउटडोर वातावरण के बीच गर्मी हस्तांतरण को कम करने और ऊर्जा खपत को कम करने में मदद करता है।

4. साफ़-सफ़ाई: घनी सतह, बिना रेशे गिरे

पैनल की सतह चिकनी और सपाट है, जिसमें तंग, निर्बाध जोड़ हैं जो धूल या सूक्ष्मजीवों को आकर्षित नहीं करते हैं। ध्वनि-अवशोषित कोर का सामना ज्वाला-मंदक गैर-बुने हुए कपड़े या आग प्रतिरोधी फाइबरग्लास कपड़े से किया जाता है। यह प्रभावी रूप से रॉक वूल या ग्लास वूल फाइबर के झड़ने को रोकता है और साफ-सुथरे वातावरण के लिए स्वच्छता मानकों को बनाए रखता है।

5. संरचनात्मक कठोरता: हाथ से तैयार निर्माण के लाभ

परिधि फ़्रेमिंग में ठंडे-तैयार एल्यूमीनियम मिश्र धातु प्रोफाइल का उपयोग किया जाता है, जो इन हाथ से तैयार किए गए पैनलों को मशीन-निर्मित पैनलों की तुलना में बेहतर समग्र कठोरता और झुकने वाली भार-वहन क्षमता प्रदान करता है। जीभ और नाली के जोड़ पॉलीयुरेथेन फोम से भरे होते हैं, जो संयुक्त विकृति और पानी के रिसाव को रोकते हुए संरचनात्मक अखंडता को बढ़ाते हैं।

तकनीकी निर्देश

निम्नलिखित पैरामीटर मानक उत्पादन और प्रासंगिक परीक्षण पर आधारित हैं। अनुकूलन उपलब्ध है.

मुख्य विशेषताएं और व्यावहारिक लाभ

1. सत्यापित ध्वनिक प्रदर्शन।एक छिद्रित आवरण और एक झरझरा कोर की समग्र संरचना ध्वनि अवशोषण और शोर में कमी प्रदान करती है। 100 मिमी पैनल 35 डीबी ध्वनि इन्सुलेशन प्राप्त करता है, जिसे जीबी/टी 20247 के अनुसार परीक्षण किया गया है।

2. क्लास ए अग्नि सुरक्षा।रॉक वूल कोर गैर-दहनशील है और आग के संपर्क में आने पर कोई जहरीला धुआं पैदा नहीं करता है, जो साफ-सुथरे कमरों और सार्वजनिक भवनों के लिए अग्नि सुरक्षा आवश्यकताओं को पूरा करता है।

3. संरचनात्मक विश्वसनीयता के लिए हस्तनिर्मित एज सीलिंग।ठंड से खींचे गए एल्यूमीनियम मिश्र धातु परिधि फ्रेम और पॉलीयुरेथेन से भरे जीभ और नाली के जोड़ विरूपण और पानी के रिसाव को रोकते हैं, मशीन-निर्मित पैनलों की तुलना में बेहतर कठोरता प्रदान करते हैं।

4. स्वच्छता के लिए फाइबर कन्टेनमेंट।ज्वाला-मंदक गैर-बुने हुए कपड़े या आग-प्रतिरोधी फाइबरग्लास कपड़े का सामना फाइबर को गिरने से रोकता है, स्वच्छता आवश्यकताओं के साथ ध्वनि अवशोषण को संतुलित करता है।

5. सामग्री और रंग अनुकूलन।विकल्पों में पीई, पीवीडीएफ, एसएमपी, या एचडीपी कोटिंग्स और आरएएल-मानक रंगों के साथ रंग-लेपित स्टील, गैल्वनाइज्ड स्टील और स्टेनलेस स्टील शामिल हैं।

डिज़ाइन और स्थापना संबंधी विचार

ध्वनिक डिज़ाइन के लिए:वेध दर और कोर घनत्व सीधे शोर कटौती गुणांक को प्रभावित करते हैं। लक्ष्य आवृत्ति रेंज के लिए उपयुक्त वेध पैटर्न और मुख्य सामग्री का चयन करने के लिए ध्वनिक सलाहकार के साथ काम करें।

क्लीनरूम अनुप्रयोगों के लिए:पुष्टि करें कि सामना करने वाली सामग्री और संयुक्त सीलिंग आवश्यक स्वच्छता वर्ग को पूरा करती है। बार-बार धुलने या रासायनिक संपर्क वाले क्षेत्रों के लिए स्टेनलेस स्टील फेसिंग की सिफारिश की जाती है।

अग्नि-रेटेड असेंबलियों के लिए:सत्यापित करें कि पैनल की मोटाई और कोर घनत्व आवश्यक अग्नि प्रतिरोध रेटिंग को पूरा करते हैं। क्लास ए रेटिंग रॉक वूल कोर पर लागू होती है; समग्र असेंबली प्रदर्शन इंस्टॉलेशन विवरण पर निर्भर करता है।

इंस्टॉलेशन के दौरान:छिद्रित आवरण को क्षति से बचाने के लिए उपयुक्त उठाने वाले उपकरण का उपयोग करें। सुनिश्चित करें कि जीभ और नाली के जोड़ ठीक से संरेखित हैं और पॉलीयुरेथेन फोम से भरे हुए हैं। अंतिम सफाई तक पीवीसी फिल्म को सुरक्षित रखें।

इन पैनलों का उपयोग कहां किया जाता है

1.विशिष्ट ध्वनिक आवश्यकताओं वाले स्थान, जैसे एनीकोइक कक्ष, ध्वनिरोधी कमरे और रिकॉर्डिंग स्टूडियो।

2.राजमार्गों, रेलवे और सबवे पर यातायात के शोर को कम करने के लिए शोर अवरोधक।

3.सार्वजनिक भवनों जैसे स्टेडियम, थिएटर और परिवहन केंद्रों के लिए पर्यावरणीय शोर नियंत्रण।

4.औद्योगिक उत्पादन उपकरण और सामान्य संयंत्र वातावरण के लिए शोर नियंत्रण।

5.साफ़-सफ़ाई कक्षों या शुद्धिकरण सुविधाओं के भीतर के क्षेत्र जिन्हें विशिष्ट ध्वनिक प्रदर्शन की आवश्यकता होती है।

अक्सर पूछे जाने वाले प्रश्नों

1. ये पैनल ध्वनिक नियंत्रण को क्लीनरूम कार्यक्षमता के साथ कैसे जोड़ते हैं?

पैनल एक छिद्रित धातु का उपयोग करते हैं जो ध्वनि तरंगों को ध्वनि-अवशोषित कोर में प्रवेश करने की अनुमति देता है, जबकि सीलबंद पिछली परत और चिकनी सतह साफ-सुथरे वातावरण के लिए आवश्यक सफाई और वायुरोधी बनाए रखती है। फाइबर को गिरने से रोकने के लिए कोर को गैर-बुने हुए कपड़े से ढक दिया गया है, जो अन्यथा स्वच्छ स्थान को दूषित कर देगा।

2. ध्वनिक प्रदर्शन के लिए रॉक वूल और ग्लास वूल कोर के बीच क्या अंतर है?

दोनों सामग्रियां छिद्रपूर्ण हैं और ध्वनि को प्रभावी ढंग से अवशोषित करती हैं। रॉक वूल में आमतौर पर उच्च घनत्व (≥120 किग्रा/वर्ग मीटर) होता है और यह कम आवृत्तियों पर बेहतर अग्नि प्रतिरोध और ध्वनि इन्सुलेशन प्रदान करता है। ग्लास वूल हल्का होता है और इसका उपयोग वहां किया जा सकता है जहां वजन चिंता का विषय है, लेकिन इसका घनत्व आमतौर पर थोड़ा कम होता है (≥64 किग्रा/वर्ग मीटर)। चुनाव विशिष्ट ध्वनिक और अग्नि आवश्यकताओं पर निर्भर करता है।

3. क्या वेध पैटर्न को विशिष्ट आवृत्तियों के लिए अनुकूलित किया जा सकता है?

हाँ। छेद के व्यास, रिक्ति और वेध पैटर्न (स्लॉटेड या पूर्ण-सतह) को विशिष्ट आवृत्ति रेंज को लक्षित करने के लिए समायोजित किया जा सकता है। एक छोटा एपर्चर और नज़दीकी दूरी आम तौर पर उच्च-आवृत्ति अवशोषण में सुधार करती है, जबकि कम आवृत्तियों के लिए बड़े उद्घाटन की आवश्यकता हो सकती है। ध्वनिक सलाहकार इष्टतम कॉन्फ़िगरेशन निर्धारित करने में सहायता कर सकते हैं।

4. क्या ये पैनल बाहरी शोर अवरोधों के लिए उपयुक्त हैं?

हां, लेकिन बाहरी अनुप्रयोगों के लिए, बाहरी स्थायित्व के लिए फेसिंग सामग्री और कोटिंग का चयन किया जाना चाहिए। पीवीडीएफ कोटिंग या स्टेनलेस स्टील के साथ रंग-लेपित स्टील की सिफारिश की जाती है। पानी के प्रवेश को रोकने के लिए पैनल के किनारों और जोड़ों को सील किया जाना चाहिए, और सहायक संरचना को हवा के भार के लिए डिज़ाइन किया जाना चाहिए।

5. ध्वनिक प्रदर्शन को नुकसान पहुंचाए बिना पैनलों को कैसे साफ किया जाता है?

चिकनी, गैर-छिद्रपूर्ण सतह को हल्के डिटर्जेंट और मुलायम कपड़े से साफ किया जा सकता है। अपघर्षक क्लीनर से बचें जो सतह को खरोंच सकते हैं या छिद्रों को नुकसान पहुंचा सकते हैं। यदि पीवीसी सुरक्षात्मक फिल्म अभी भी जगह पर है, तो इसे स्थापना और अंतिम सफाई के बाद हटा दिया जाना चाहिए।
