रेबार ट्रस फ़्लोर डेकिंग

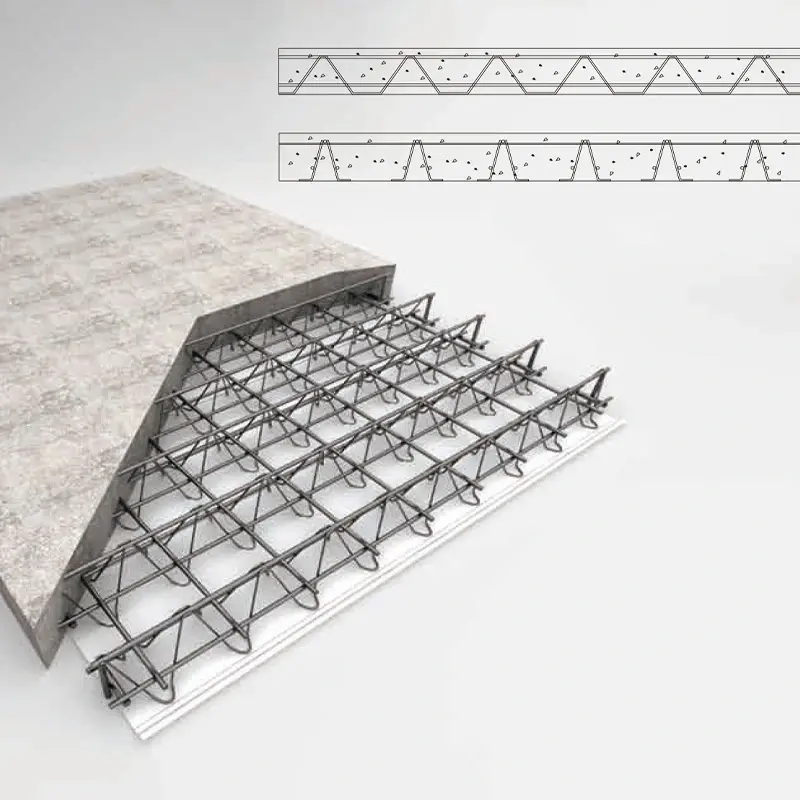

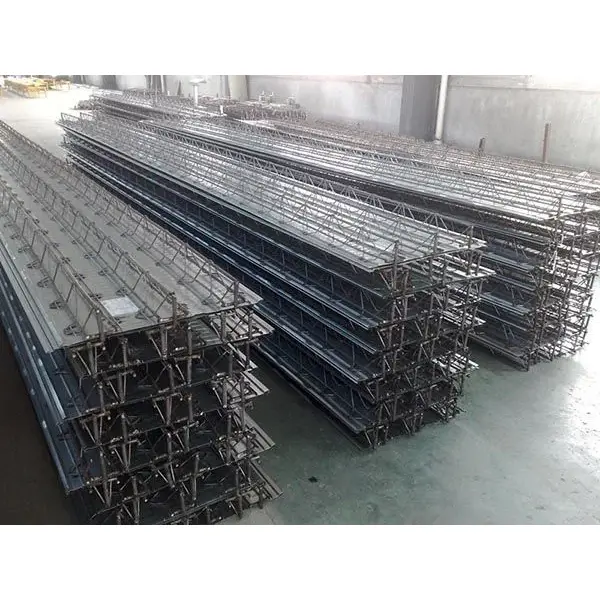

रेबार ट्रस फ़्लोर डेकिंग एक मिश्रित लोड-बेयरिंग पैनल है जो एक स्वचालित उत्पादन लाइन पर निचली प्लेट के साथ स्टील रीबार ट्रस के संयोजन से बनता है। ट्रस में शीर्ष कॉर्ड बार, निचला कॉर्ड बार और वेब बार होते हैं जो प्रतिरोध स्पॉट वेल्डिंग के माध्यम से जुड़ते हैं, जिससे एक स्थिर त्रिकोणीय संरचना बनती है। फिर इस ट्रस को निचली प्लेट में वेल्ड किया जाता है, आमतौर पर 0.5 मिमी मोटी गैल्वनाइज्ड स्टील शीट या फाइबर-सीमेंट बोर्ड।

सेनबो भवन निर्माण सामग्रीइस उत्पाद को अपनी स्टील स्ट्रक्चर फ़्लोरिंग रेंज के हिस्से के रूप में आपूर्ति करता है। डेकिंग निर्माण के दौरान स्थायी फॉर्मवर्क के रूप में कार्य करता है और बाद में कंक्रीट स्लैब के संरचनात्मक प्रदर्शन में योगदान देता है।

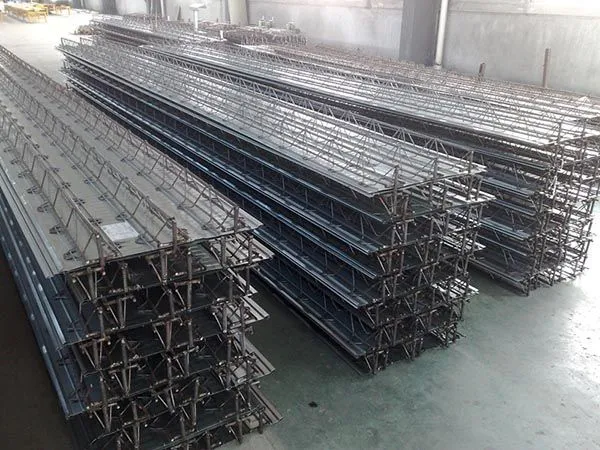

संरचनात्मक संरचना और सामग्री

ऊपर और नीचे की कॉर्ड बार आमतौर पर HRB400 या CRB550 स्टील से बनाई जाती हैं, जबकि वेब बार आमतौर पर HPB300, HRB400, या CPB550 स्टील का उपयोग करते हैं। ऊर्ध्वाधर और क्षैतिज समर्थन पट्टियाँ आम तौर पर HPB300 या HRB400 होती हैं।

जब एक गैल्वेनाइज्ड स्टील शीट को निचले फॉर्मवर्क के रूप में उपयोग किया जाता है, तो इसकी मोटाई 0.5 मिमी होती है, उपज शक्ति कम से कम 250 एन/मिमी² होती है, और दो तरफा गैल्वनाइजिंग कोटिंग का वजन कम से कम 120 ग्राम/वर्ग मीटर होता है। निचली शीट दो चौड़ाई में आती है: टाइप ए (600 मिमी) और टाइप बी (576 मिमी)।

स्टील ट्रस की ऊंचाई 50 मिमी से 340 मिमी तक होती है, जो स्लैब की मोटाई 80 मिमी से 370 मिमी तक होती है। शीर्ष और निचले कॉर्ड व्यास 6-12 मिमी हैं, और वेब बार व्यास 4-8 मिमी हैं। कई उत्पाद श्रृंखलाएँ मौजूद हैं, जैसे TD1-TD7 और HB1-HB8, TD3-90 आमतौर पर इस्तेमाल किया जाने वाला मॉडल है।

बॉटम फॉर्मवर्क द्वारा उत्पाद वर्गीकरण

उत्पादों को बॉटम फॉर्मवर्क के प्रकार के आधार पर वर्गीकृत किया जाता है। पारंपरिक प्रकार में गैल्वनाइज्ड स्टील शीट का उपयोग किया जाता है, जबकि स्थायी (गैर-हटाने योग्य) प्रकार में महीन-समुच्चय कंक्रीट या फाइबर-सीमेंट बोर्ड का उपयोग किया जाता है। राष्ट्रीय मानक एटलस 23सीजी56-1 और 23सीजी56-2 के अनुसार, स्थायी बॉटम फॉर्मवर्क उत्पाद ऑन-साइट फॉर्मवर्क हटाने की आवश्यकता को खत्म करते हैं, एक चिकनी अंडरसाइड फिनिश प्रदान करते हैं, और आर्द्र या स्वच्छ वातावरण के साथ-साथ निलंबित छत के बिना इमारतों के लिए उपयुक्त हैं।

वास्तविक परियोजनाओं में प्रदर्शन

1. सुपर-हाई-राइज़ अनुप्रयोग: 140,800 वर्ग मीटर ट्रस डेकिंग

वर्तमान में निर्माणाधीन एक सुपर-हाई-राइज़ परियोजना का कुल फर्श क्षेत्र 218,000 वर्ग मीटर है। टावर ए 39 मंजिल (176.1 मीटर) ऊंचा है और टावर बी 51 मंजिल (212.4 मीटर) ऊंचा है। परियोजना में 140,800 वर्ग मीटर ट्रस डेक सिस्टम और 16,100 वर्ग मीटर एज फॉर्मवर्क का उपयोग किया गया। स्लैब की मोटाई 110 मिमी से 150 मिमी तक थी, और ट्रस उच्च आवृत्ति प्रतिरोध स्पॉट वेल्डिंग का उपयोग करके निर्मित किए गए थे।

पारंपरिक कास्ट-इन-प्लेस स्लैब की तुलना में, इस पद्धति ने फॉर्मवर्क इंस्टॉलेशन, फॉर्मवर्क हटाने और मैन्युअल रीबार बांधने को समाप्त कर दिया। निर्माण की गुणवत्ता पूरे समय स्थिर और विश्वसनीय बनी रही।

2. लंबी-अवधि और बड़े-कैंटिलीवर सत्यापन

झोंगगुआनकुन एआई विज्ञान और प्रौद्योगिकी पार्क प्रदर्शनी केंद्र बीजिंग में एक "शून्य-कार्बन बिल्डिंग" पायलट परियोजना है। चार मंजिला स्टील फ्रेम संरचना भूकंपीय तीव्रता 8 के लिए डिजाइन की गई थी। इसकी अधिकतम अवधि 3.5 मीटर और अधिकतम कैंटिलीवर लंबाई 8.25 मीटर है।

TD3-90 प्रकार के फर्श डेकिंग का उपयोग किया गया था, जिसकी ट्रस ऊंचाई 90 मिमी और कुल स्लैब मोटाई 120 मिमी थी। निर्माण के दौरान अधिकतम असमर्थित अवधि 3.0 मीटर थी। 8.25 मीटर कैंटिलीवर ज़ोन में, संरचनात्मक सुरक्षा सुनिश्चित करते हुए, 1.5‰ के ऊपरी ऊँट को प्रेरित करने के लिए मध्य-स्पैन पर अस्थायी डबल वर्टिकल पोस्ट स्थापित किए गए थे।

3. आग और संक्षारण प्रतिरोध सत्यापन

सुदृढीकरण पूरी तरह से कंक्रीट में घिरा हुआ है, जो पारंपरिक कास्ट-इन-प्लेस स्लैब के समान आग प्रतिरोध प्रदान करता है। परीक्षणों से पता चलता है कि 100 मिमी मोटी स्लैब (70 मिमी ऊंचे स्टील ट्रस के अनुरूप) 1.68 घंटे की अग्नि प्रतिरोध रेटिंग प्राप्त करती है। गैल्वनाइज्ड स्टील शीट को किसी अतिरिक्त अग्नि सुरक्षा की आवश्यकता नहीं होती है।

प्रोफाइल स्टील डेकिंग का उपयोग करने वाले मिश्रित स्लैब की तुलना में, स्टील ट्रस फ़्लोर डेकिंग बेहतर संक्षारण प्रतिरोध प्रदान करता है। चूंकि गैल्वनाइज्ड स्टील शीट सेवा चरण में संरचनात्मक भार-वहन में योगदान नहीं देती है, इसलिए जंग संरचनात्मक अखंडता से समझौता नहीं कर सकती है।

4. निर्माण दक्षता और लागत डेटा

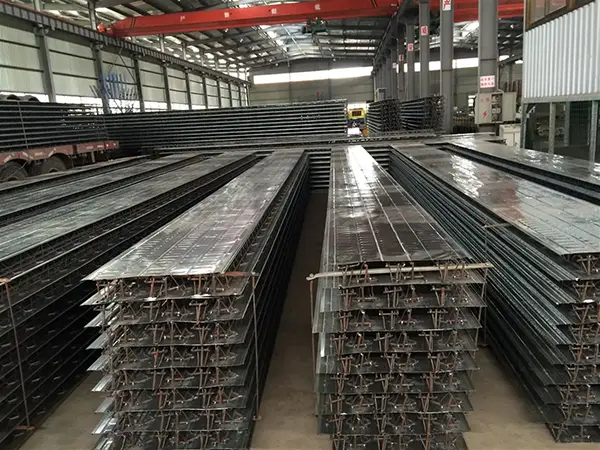

फैक्टरी उत्पादन एक समान सुदृढीकरण रिक्ति और लगातार कंक्रीट कवर मोटाई सुनिश्चित करता है। ऑन-साइट सरिया बांधने का काम 60%-70% तक कम हो गया है। तियानजिन में ज़िकिंग हुताई प्लॉट जी बेसमेंट परियोजना के लिए, इस तकनीक का उपयोग करने से निर्माण अवधि लगभग 10 दिन कम हो गई और परिणामस्वरूप 1.972 मिलियन आरएमबी की कुल लागत बचत हुई। प्रति वर्ग मीटर व्यापक लागत पारंपरिक मिश्रित स्लैब की तुलना में 20% से अधिक कम थी।

एक नज़र में तकनीकी विशिष्टताएँ

निम्नलिखित पैरामीटर उद्योग मानक जेजी/टी 368-2012 और राष्ट्रीय मानक एटलस पर आधारित हैं। अनुकूलन उपलब्ध है.

यह सिस्टम क्यों काम करता है

1. फैक्टरी प्रीफैब्रिकेशन एकरूपता सुनिश्चित करता है।ट्रस का निर्माण स्वचालित प्रतिरोध स्पॉट वेल्डिंग के माध्यम से किया जाता है, जो सुदृढीकरण रिक्ति को एक समान और आयामों को सटीक रखता है। इससे साइट पर सरिया बांधना 60%-70% तक कम हो जाता है और निर्माण गुणवत्ता अधिक सुसंगत हो जाती है।

2. कास्ट-इन-प्लेस स्लैब की तुलना में द्वि-दिशात्मक कठोरता।सिस्टम को दो-तरफ़ा स्लैब के रूप में डिज़ाइन किया जा सकता है, जो दो-तरफ़ा सुदृढीकरण के साथ कास्ट-इन-प्लेस प्रबलित कंक्रीट स्लैब के समान कठोरता प्रदान करता है। भूकंपीय प्रदर्शन आम तौर पर प्रोफाइल स्टील मिश्रित स्लैब से बेहतर होता है।

3. अतिरिक्त कोटिंग्स के बिना आग और संक्षारण प्रतिरोध।क्योंकि सुदृढीकरण पूरी तरह से कंक्रीट में घिरा हुआ है, 100 मिमी स्लैब फायरप्रूफिंग के बिना 1.68 घंटे की अग्नि रेटिंग प्राप्त करता है। गैल्वेनाइज्ड शीट केवल फॉर्मवर्क के रूप में कार्य करती है, इसलिए जंग संरचनात्मक सुरक्षा को प्रभावित नहीं करती है।

4. चिकना सॉफिट और कम स्लैब मोटाई।निचला भाग समतल है। मानक प्रोफाइल स्टील डेकिंग की तुलना में, समान स्पष्ट छत की ऊंचाई को बनाए रखते हुए कुल स्लैब की मोटाई 30-50 मिमी तक कम की जा सकती है, जो फर्श से फर्श की ऊंचाई को कम करने में मदद करती है।

5. लागत और अनुसूची लाभ.फॉर्मवर्क समाप्त हो गया है, शोरिंग कम हो गई है, और बहुमंजिला एक साथ निर्माण संभव हो गया है। निचली शीट केवल 0.5 मिमी स्टील की मोटाई के साथ 96% सतह क्षेत्र का उपयोग प्राप्त करती है, जिससे सामग्री की खपत कम हो जाती है।

डिज़ाइन और स्थापना संबंधी विचार

दो-तरफ़ा स्लैब डिज़ाइन के लिए:अनुप्रस्थ दिशा में अतिरिक्त सुदृढीकरण जोड़कर रीबर ट्रस डेकिंग को दो-तरफ़ा स्लैब के रूप में डिज़ाइन किया जा सकता है। स्ट्रक्चरल इंजीनियर से पुष्टि करें कि पैनल लेआउट और समर्थन स्थितियाँ डिज़ाइन मान्यताओं से मेल खाती हैं।

स्थायी बॉटम फॉर्मवर्क अनुप्रयोगों के लिए:जब निलंबित छत के बिना चिकनी निचली सतह की आवश्यकता हो तो महीन-समुद्रित कंक्रीट या फ़ाइबर-सीमेंट बोर्ड चुनें। सत्यापित करें कि पर्यावरण चयनित निचली फॉर्मवर्क सामग्री के लिए उपयुक्त है।

लंबे ब्रैकट के लिए:अस्थायी समर्थन की आवश्यकता हो सकती है, जैसा कि झोंगगुआनकुन परियोजना में दिखाया गया है जहां ऊपर की ओर ऊँट को प्रेरित करने के लिए दोहरे पदों का उपयोग किया गया था। वास्तविक ब्रैकट लंबाई और निर्माण भार के आधार पर विक्षेपण और ऊँट आवश्यकताओं की गणना करें।

इंस्टॉलेशन के दौरान:सभी नोड्स और सपोर्ट पर वेल्डिंग की गुणवत्ता सुनिश्चित करें। निर्दिष्ट वेल्ड रिक्ति और इलेक्ट्रोड दबाव का पालन करें। गैल्वनाइज्ड शीटों के लिए, अत्यधिक गर्मी से बचें जो कोटिंग को नुकसान पहुंचा सकती है। यदि लंबे समय तक साइट पर संग्रहीत किया जाए तो पैनलों को नमी से बचाएं।

विशिष्ट अनुप्रयोग

1.ऊंची-ऊंची और अति-ऊंची इस्पात संरचनाओं के लिए फर्श और छत प्रणाली।

2.लंबी-अवधि और बड़े-कैंटिलीवर फर्श संरचनाएं।

3.औद्योगिक संयंत्रों और लॉजिस्टिक्स गोदामों में ऑपरेटिंग प्लेटफॉर्म और फर्श।

4.नमी प्रतिरोध, संक्षारण प्रतिरोध, या साफ-सुथरे कमरे के वातावरण की आवश्यकता वाली इमारतें, जहां स्थायी तल फॉर्मवर्क की सिफारिश की जाती है।

अक्सर पूछे जाने वाले प्रश्नों

1. रीबर ट्रस डेकिंग की तुलना प्रोफाइल स्टील शीट मिश्रित स्लैब से कैसे की जाती है?

प्रोफाइल स्टील शीट मिश्रित स्लैब फॉर्मवर्क और तन्य सुदृढीकरण दोनों के रूप में स्टील डेक पर निर्भर करते हैं। रेबार ट्रस डेकिंग संरचनात्मक सुदृढीकरण के लिए एक अलग स्टील ट्रस का उपयोग करता है, इसलिए नीचे की शीट केवल फॉर्मवर्क के रूप में कार्य करती है। इसका मतलब है कि नीचे की शीट पतली (0.5 मिमी) हो सकती है और जंग संरचनात्मक क्षमता को प्रभावित नहीं करती है। नीचे का स्लैब भी चपटा है।

2. स्थायी बॉटम फॉर्मवर्क प्रणाली का क्या लाभ है?

स्थायी निचला फॉर्मवर्क (फाइन-एग्रीगेट कंक्रीट या फाइबर-सीमेंट बोर्ड) कंक्रीट के इलाज के बाद स्ट्रिप फॉर्मवर्क की आवश्यकता को समाप्त करता है। यह एक चिकना, साफ निचला भाग प्रदान करता है जिसे निलंबित छत के बिना खुला छोड़ा जा सकता है। यह आर्द्र, स्वच्छ या वास्तुशिल्प अनुप्रयोगों में विशेष रूप से उपयोगी है।

3. क्या रीबर ट्रस डेकिंग का उपयोग दो-तरफा स्लैब के लिए किया जा सकता है?

हाँ। अनुप्रस्थ सुदृढीकरण जोड़कर और तदनुसार पैनल सपोर्ट को डिजाइन करके, सिस्टम कास्ट-इन-प्लेस स्लैब के समान दो-तरफा स्लैब व्यवहार प्राप्त कर सकता है। डिज़ाइन में पैनल आयाम और ट्रस ओरिएंटेशन को ध्यान में रखना चाहिए।

4. निर्माण के दौरान किस अस्थायी सहायता की आवश्यकता है?

समर्थन आवश्यकताएँ ट्रस की ऊँचाई, स्लैब की मोटाई और अवधि पर निर्भर करती हैं। लगभग 3 मीटर तक के सामान्य विस्तार के लिए, किसी अस्थायी समर्थन की आवश्यकता नहीं हो सकती है। लंबे स्पैन या ब्रैकट के लिए, अस्थायी पोस्ट या प्रॉप्स का उपयोग किया जाता है। निर्माता की स्पैन तालिकाओं और संरचनात्मक इंजीनियर की गणना से सटीक व्यवस्था निर्धारित होनी चाहिए।

5. कौन से मानक रीबर ट्रस फ़्लोर डेकिंग को नियंत्रित करते हैं?

मुख्य उद्योग मानक JG/T 368-2012 "स्टील ट्रस फ़्लोर डेकिंग" है। डिज़ाइन संदर्भों में राष्ट्रीय मानक एटलस 22G522-1 और 23CG56-1/2 शामिल हैं। सामग्री और वेल्ड परीक्षण इन दस्तावेज़ों की आवश्यकताओं का पालन करते हैं।
