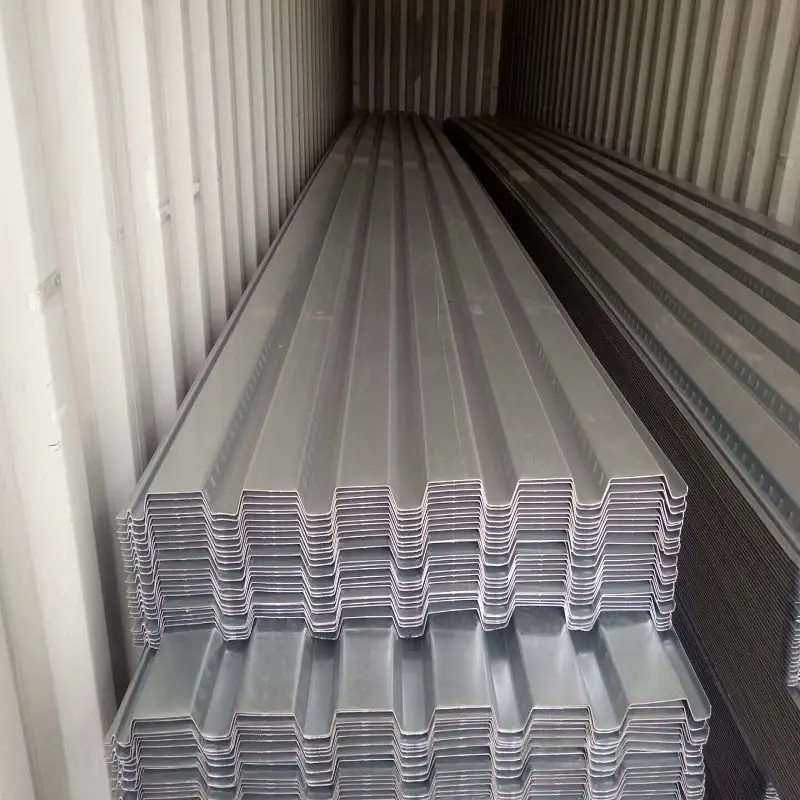

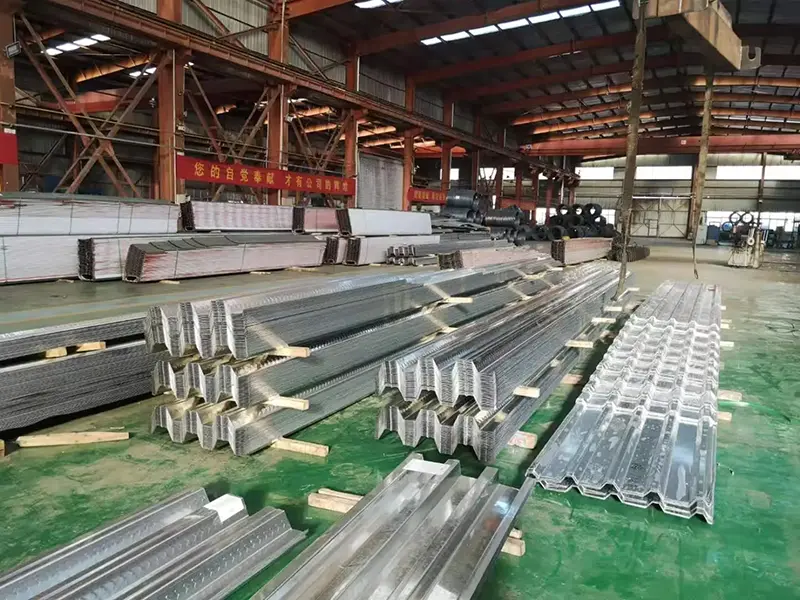

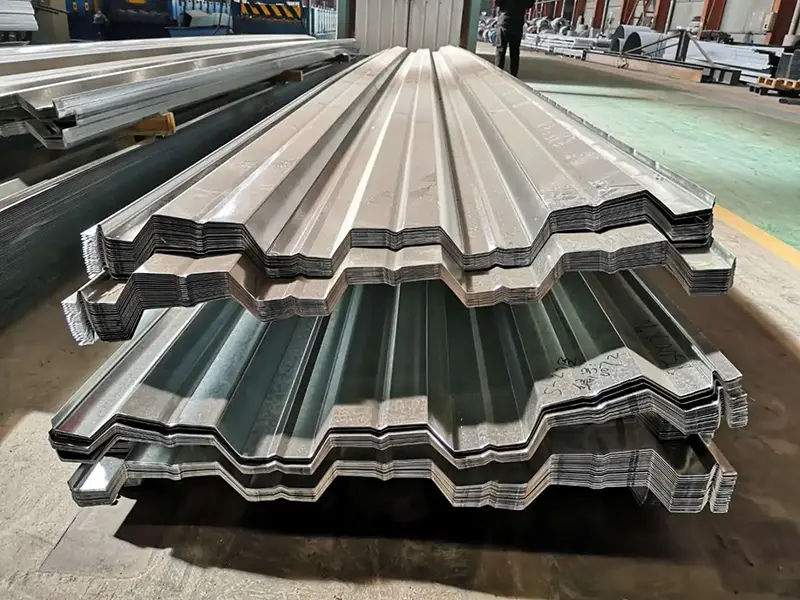

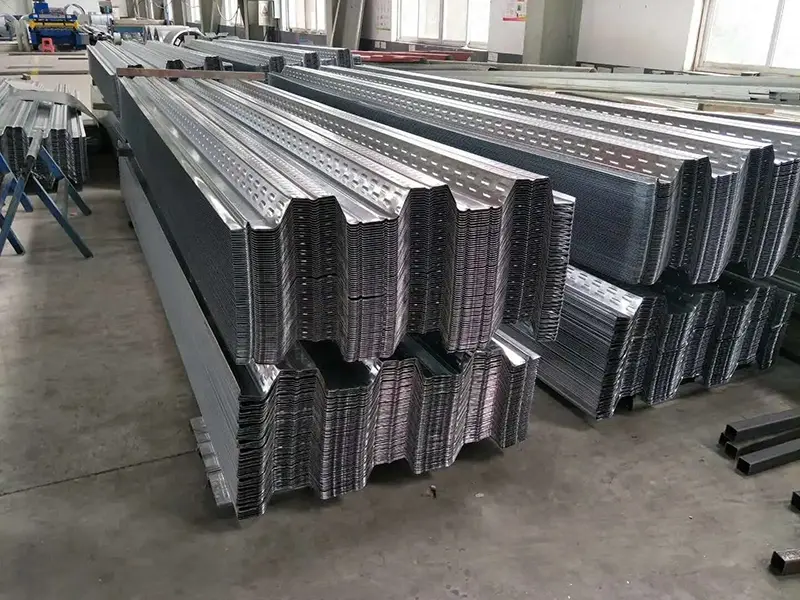

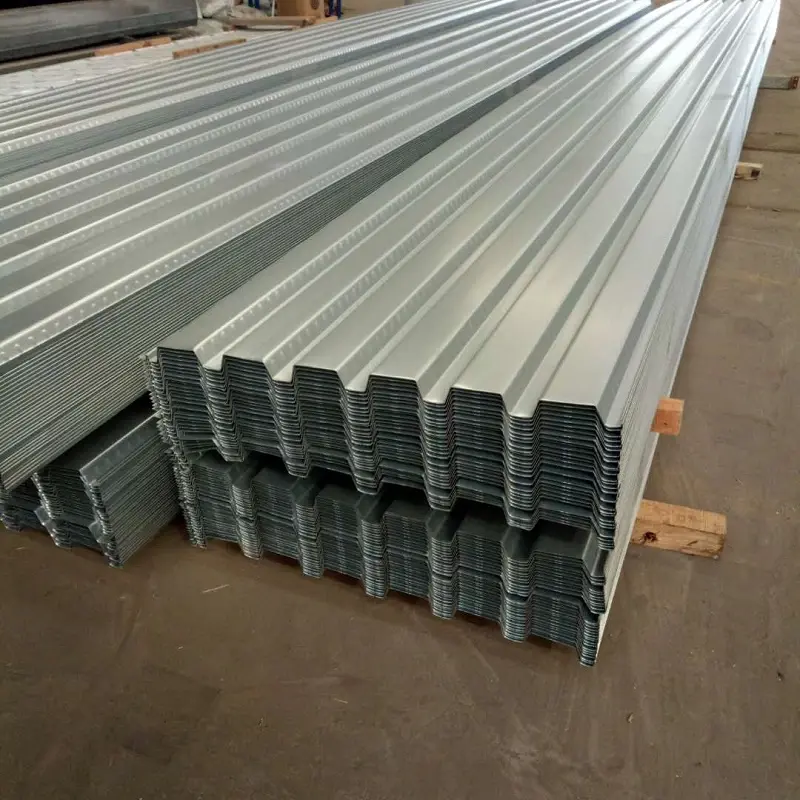

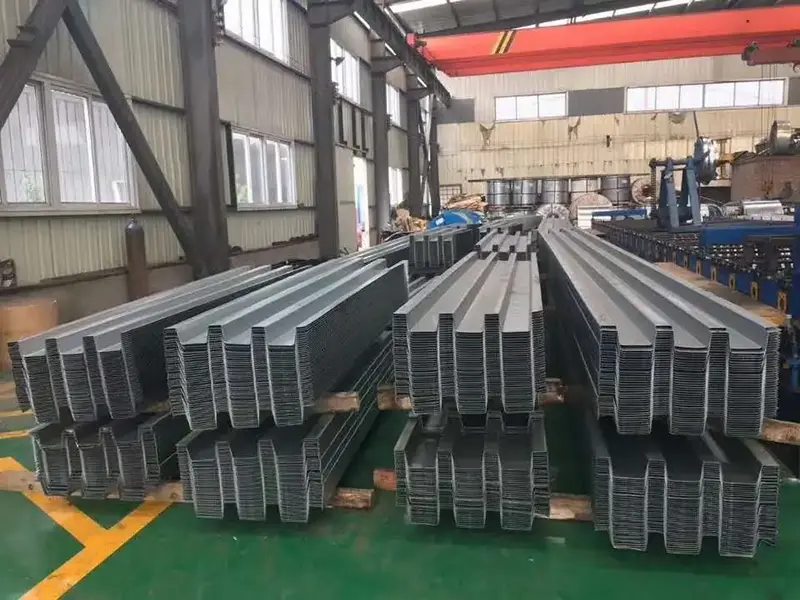

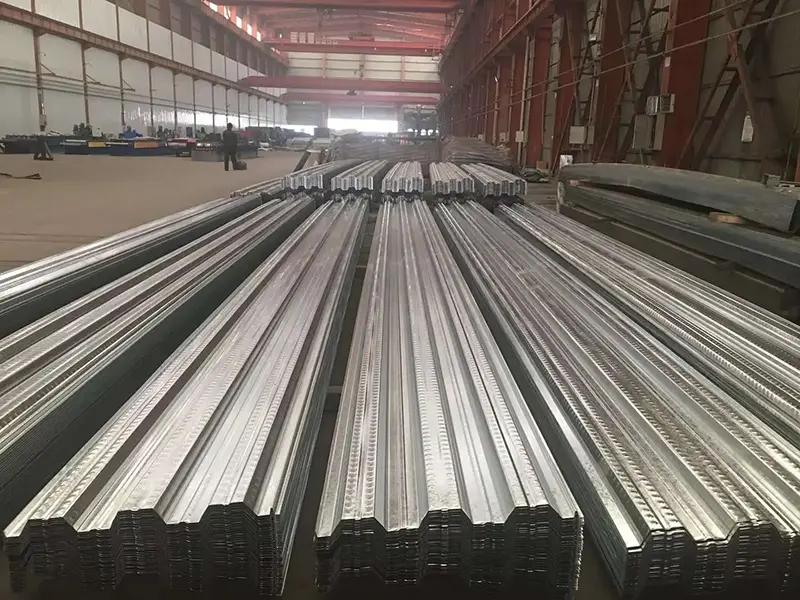

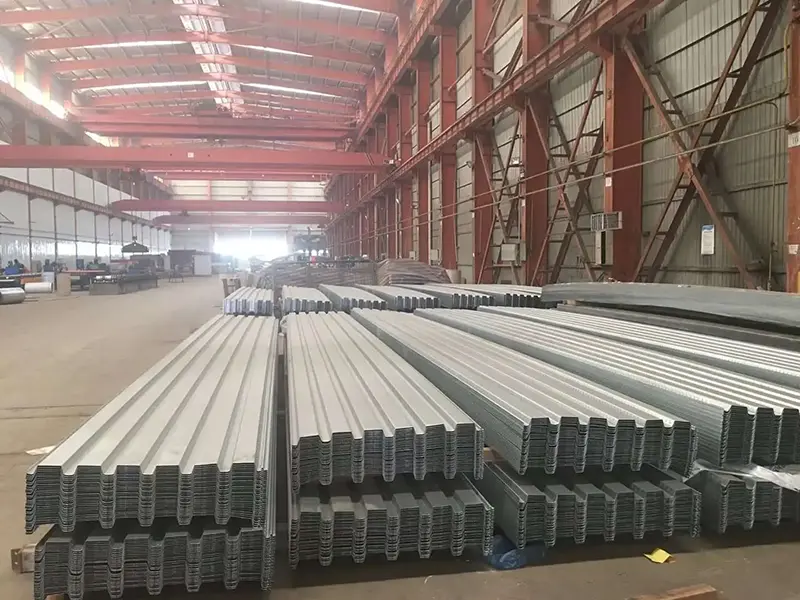

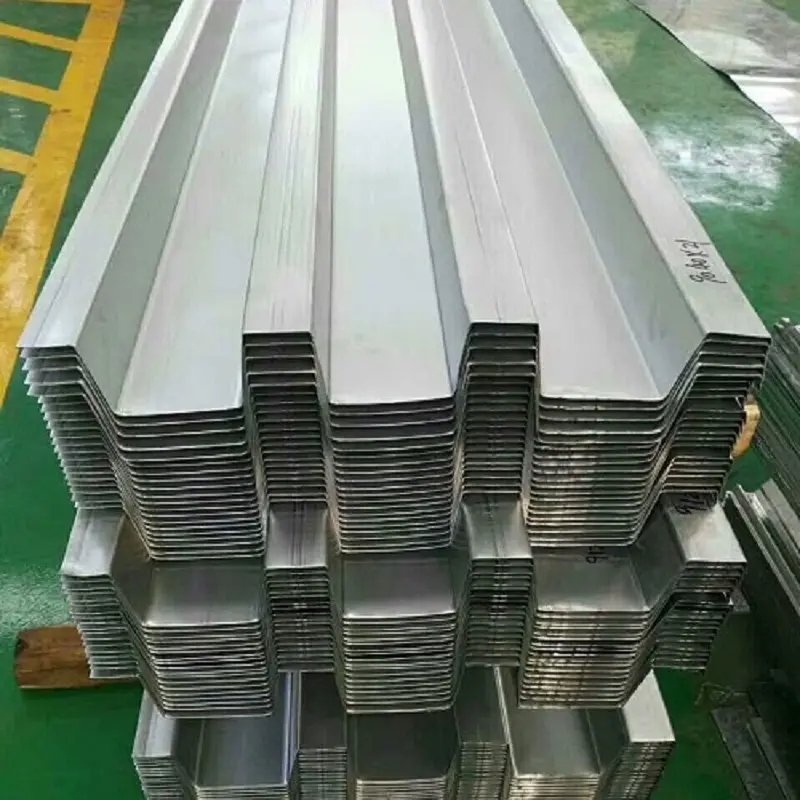

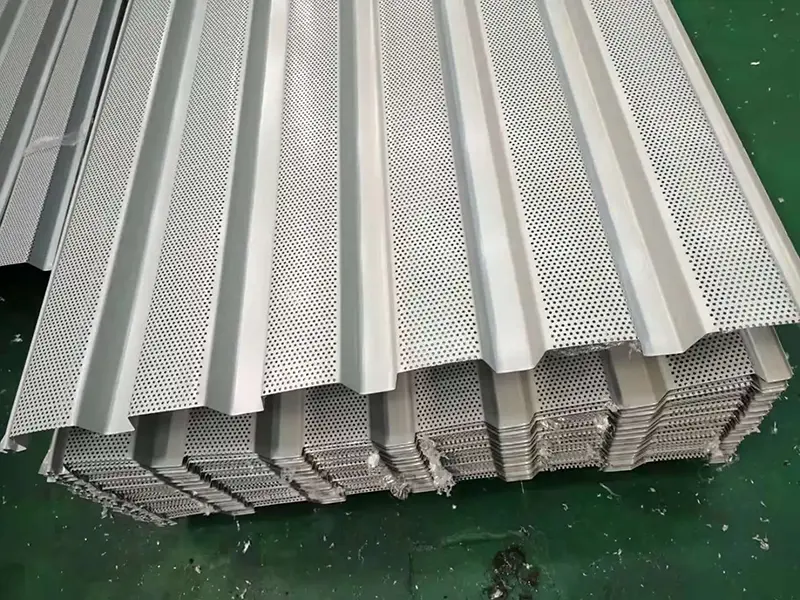

ओपन-रिब फ़्लोर डेकिंग एक ठंडा-निर्मित नालीदार पैनल है जो हॉट-डिप गैल्वनाइज्ड या अल-ज़ेडएन लेपित स्टील शीट से बना है। इसमें एक खुला वी, यू, या ट्रैपेज़ॉइडल क्रॉस-सेक्शन है, जिसमें रिब चैनल का शीर्ष खुला रहता है। यह डिज़ाइन सुदृढीकरण सलाखों को रखना, उपयोगिता लाइनों को रूट करना और साइट पर कंक्रीट डालना आसान बनाता है।
सेबनो निर्माण सामग्रीअपनी इस्पात संरचना उत्पाद श्रृंखला के हिस्से के रूप में ओपन-प्रोफ़ाइल फ़्लोर डेकिंग की आपूर्ति करता है। पैनल निर्माण के दौरान स्थायी फॉर्मवर्क के रूप में काम करते हैं और बाद में कंक्रीट स्लैब के साथ तन्य सुदृढीकरण के रूप में समग्र रूप से काम करते हैं।
आधार सामग्री शौगांग, अंगांग, हैंगांग, तांगगांग, बाओस्टील और विस्को जैसे प्रमुख घरेलू उत्पादकों से उच्च गुणवत्ता वाला कार्बन संरचनात्मक स्टील या निम्न-मिश्र धातु इस्पात है। कोटिंग का वजन आम तौर पर 60 से 275 ग्राम/वर्ग मीटर तक होता है, मांग वाले वातावरण के लिए अधिकतम 600 ग्राम/वर्ग मीटर उपलब्ध होता है।

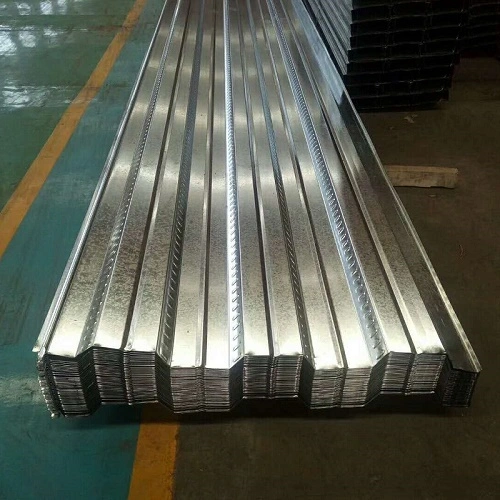

सामान्य उपज शक्तियों में 250 एमपीए, 280 एमपीए, 320 एमपीए और 350 एमपीए शामिल हैं, और 550 एमपीए तक पहुंच सकते हैं। कंक्रीट के साथ बंधन को बेहतर बनाने के लिए सतह को उभारा जा सकता है, जो स्टील डेक और स्लैब के बीच विश्वसनीय समग्र क्रिया स्थापित करने में मदद करता है।
निर्माण के दौरान, डेकिंग को स्टील बीम के ऊपर बिछाया जाता है और सिरों पर फुल-पेनेट्रेशन स्पॉट वेल्ड के साथ सुरक्षित किया जाता है। मध्यवर्ती कनेक्शन स्टील बीम में डेक के माध्यम से वेल्डेड कतरनी स्टड का उपयोग करते हैं। आसन्न पैनल विशेष क्लैंपिंग टूल से जुड़े होते हैं जो उभरे हुए कनेक्शन बिंदुओं को इंटरलॉक करते हैं।
डेकिंग भवन चरण के दौरान गीले कंक्रीट और निर्माण भार के स्व-वजन का समर्थन करती है। कंक्रीट के सख्त होने के बाद, यह स्लैब के साथ मिलकर एक समग्र प्रणाली के रूप में कार्य करता है, संरचनात्मक गणना में तन्य सुदृढीकरण के रूप में कार्य करता है।
ओपन-प्रोफ़ाइल फ़्लोर डेकिंग श्रृंखला में प्रोफ़ाइल की एक विस्तृत श्रृंखला शामिल है। नीचे दी गई तालिका कई मुख्यधारा मॉडलों के लिए प्रतिनिधि मापदंडों को सूचीबद्ध करती है।
| प्रोफ़ाइल प्रकार | खुली हुई चौड़ाई (मिमी) | प्रभावी चौड़ाई (मिमी) | सामान्य मोटाई (मिमी) | जड़त्व आघूर्ण (सेमी⁴/मीटर) | अनुभाग मापांक (सेमी³/मीटर) | सामग्री उपयोग दर |
|---|---|---|---|---|---|---|
| YX76-305-915 | 1000 | 915 | 0.8-1.5 | 106.6-214.1 | 24.46-52.41 | 91.5% |
| YX60-263-790 | — | 790 | 0.8-1.2 | 60.60–83.11 | 41.26-57.32 | 79% |
| YX51-342-1025 | 1250 | 1025 | 0.8-1.2 | निर्माता से परामर्श लें | निर्माता से परामर्श लें | 82% |
| YX51-250-750 | 1000 | 750 | 0.6-1.2 | — | लगभग। 17.9 (0.8मिमी) | 75% |
| YX130-300-600 | 1000 | 600 | 0.8-1.2 | 241.49–441.34 | 36.31–63.95 | 60% |
| YX70-200-600 | 1000 | 600 | 0.8-1.5 | निर्माता से परामर्श लें | निर्माता से परामर्श लें | 60% |
| YX75-230-690 | 1000/1085 | 690 | 0.8-2.3 | 91.62–142.01 | 23.46–38.98 | 69% |
कंक्रीट डालने के दौरान, डेकिंग को अपनी ताकत और कठोरता का उपयोग करके निर्माण भार का समर्थन करना चाहिए। 1.2 मिमी की मोटाई के साथ Q345 स्टील से बने YX60-263-790 मॉडल के लिए, तीन-स्पैन निरंतर 120 मिमी मोटी मिश्रित स्लैब के लिए अधिकतम अनशोर्ड स्पैन 2.65 मीटर है। 0.8 मिमी मोटे YX51-250-750 मॉडल की लागू अवधि सीमा 2.5-3.0 मीटर है।
यह अनशोर क्षमता कई मंजिलों पर एक साथ स्थापना की अनुमति देती है, जिससे चरणबद्ध कंक्रीट डालने और तेजी से समग्र निर्माण अनुक्रम सक्षम होता है।
जब स्टील डेकिंग और कंक्रीट उभार और कतरनी स्टड के माध्यम से समग्र रूप से कार्य करते हैं, तो भार-वहन क्षमता काफी बढ़ जाती है। उदाहरण के लिए, Q235 स्टील बीम और 100 मिमी मोटी C30 कंक्रीट स्लैब के साथ YX60-263-790 (1.0 मिमी मोटी) का उपयोग करने वाले कॉन्फ़िगरेशन की लचीली क्षमता 21.71 kN·m है। यदि इसके स्थान पर Q345 स्टील का उपयोग किया जाता है, तो क्षमता 29.77 kN·m तक बढ़ जाती है। अन्य कंक्रीट ग्रेड, स्लैब मोटाई और स्टील ग्रेड के लिए क्षमता मूल्यों की गणना इन मापदंडों का उपयोग करके की जा सकती है।
स्थापना के दौरान कई प्रक्रियाओं पर ध्यान देने की आवश्यकता होती है। डेकिंग सिरों को फुल-पेनेट्रेशन स्पॉट वेल्ड के साथ स्टील बीम से जोड़ा जाना चाहिए। मध्यवर्ती कनेक्शन थ्रू-डेक स्टड वेल्डिंग का उपयोग करते हैं। निकटवर्ती शीटों को विशेष क्रिम्पिंग प्लायर्स का उपयोग करके उभरे हुए बिंदुओं पर आपस में जोड़ा जाता है। घुमावदार क्षेत्रों में, किनारों को चिकना रखने और गैल्वनाइज्ड कोटिंग को संरक्षित करने के लिए प्लाज्मा कटिंग की सिफारिश की जाती है।
मूल डिज़ाइन 305 मिमी की वेल्ड रिक्ति निर्दिष्ट करता है, लेकिन पैदल यातायात या कंक्रीट डालने के दौरान विरूपण को रोकने के लिए निर्माण के दौरान इसे कम किया जा सकता है। दरार को रोकने के लिए डिज़ाइन विनिर्देशों के अनुसार ब्रैकट अनुभागों में नकारात्मक क्षण सुदृढीकरण भी स्थापित किया जाना चाहिए।
1. स्थायी फॉर्मवर्क।डेकिंग पारंपरिक लकड़ी के फॉर्मवर्क की जगह लेती है, इसलिए इंस्टॉलेशन, स्ट्रिपिंग या शोरिंग की कोई आवश्यकता नहीं है। इससे निर्माण कार्य में तेजी आती है।
2. उच्च शक्ति के साथ हल्का वजन।0.8 मिमी मोटी शीट के लिए स्टील की खपत लगभग 9-10 किग्रा/वर्ग मीटर है, जिसका इष्टतम विस्तार 2.5-3.5 मीटर है। अलंकार समग्र फर्श प्रणाली में तन्य सुदृढीकरण के रूप में भी कार्य करता है।
3. कुशल अनुक्रमिक निर्माण.पैनलों को एक ही समय में कई मंजिलों पर बिछाया जा सकता है, और कंक्रीट को चरणों में डाला जा सकता है। इससे समग्र परियोजना समय-सीमा काफ़ी कम हो जाती है।
4. सुविधाजनक उपयोगिता रूटिंग।ओपन-रिब प्रोफ़ाइल माध्यमिक स्लॉटिंग या चैनलिंग के बिना नाली और तारों की सीधी स्थापना की अनुमति देती है।
5. संक्षारण प्रतिरोध और पुनर्चक्रण क्षमता।गैल्वेनाइज्ड कोटिंग निर्माण और सेवा दोनों चरणों के दौरान जंग की रोकथाम प्रदान करती है। स्टील सामग्री अपने सेवा जीवन के अंत में पूरी तरह से पुन: प्रयोज्य है।
अवधि और भार आवश्यकताओं के लिए:अनशोर्ड स्पैन टेबल और समग्र स्लैब लोड गणना के आधार पर प्रोफ़ाइल और मोटाई चुनें। भारी भार या लंबे स्पैन के लिए मोटे पैनल या उच्च स्टील ग्रेड की आवश्यकता हो सकती है।
उपयोगिता रूटिंग के लिए:खुली पसलियाँ नाली और तारों को चलाना आसान बनाती हैं, लेकिन टकराव से बचने के लिए लेआउट को सुदृढीकरण प्लेसमेंट के साथ समन्वित किया जाना चाहिए।
घुमावदार या अनियमित क्षेत्रों के लिए:किनारे की गुणवत्ता और गैल्वेनाइज्ड कोटिंग की अखंडता को बनाए रखने के लिए कतरनी की तुलना में प्लाज्मा कटिंग को प्राथमिकता दी जाती है।
वेल्डिंग के दौरान:स्पॉट वेल्ड और कतरनी स्टड के लिए निर्दिष्ट वेल्ड रिक्ति का पालन करें। निर्माण के दौरान विरूपण को रोकने के लिए अस्थायी रूप से सघन रिक्ति का उपयोग किया जा सकता है, लेकिन अंतिम कनेक्शन के लिए संरचनात्मक डिजाइन का सम्मान किया जाना चाहिए।
1.बहुमंजिला और ऊंची-ऊंची इस्पात संरचनाओं के लिए समग्र फर्श प्रणाली।
2.औद्योगिक संयंत्रों और रसद गोदामों के लिए फर्श संरचनाएं।
3.वाणिज्यिक परिसरों और पार्किंग संरचनाओं सहित बड़े पैमाने पर फर्श परियोजनाएं।
4.इस्पात संरचना परियोजनाएं जिनके लिए तेजी से निर्माण और चरणबद्ध वर्कफ़्लो की आवश्यकता होती है।
क्लोज्ड-प्रोफ़ाइल डेकिंग आम तौर पर बेहतर अग्नि प्रतिरोध प्रदान करती है क्योंकि पसलियाँ पूरी तरह से घिरी होती हैं और कंक्रीट स्टील को पूरी तरह से घेर लेती है। प्रोजेक्ट की अग्नि रेटिंग के आधार पर, ओपन-प्रोफ़ाइल डेकिंग के लिए अतिरिक्त अग्निरोधक उपायों की आवश्यकता हो सकती है। प्रत्येक प्रोफ़ाइल प्रकार के लिए अग्नि परीक्षण की समीक्षा की जानी चाहिए।
हां, कई ओपन-प्रोफ़ाइल मॉडल निर्दिष्ट अवधि सीमा के भीतर अनशोर्ड इंस्टॉलेशन के लिए डिज़ाइन किए गए हैं। उदाहरण के लिए, 1.2 मिमी Q345 स्टील के साथ YX60-263-790 तीन-स्पैन निरंतर 120 मिमी स्लैब के लिए 2.65 मीटर तक बिना किनारे तक फैल सकता है। हमेशा निर्माता की स्पैन तालिकाओं और परियोजना की संरचनात्मक गणनाओं को देखें।
दोनों कोटिंग्स संक्षारण सुरक्षा प्रदान करती हैं, लेकिन अल-जेडएन कोटिंग आमतौर पर उच्च तापमान और कुछ संक्षारक वातावरण में बेहतर प्रतिरोध प्रदान करती है। चयन परियोजना परिवेश और सेवा जीवन आवश्यकताओं पर निर्भर करता है। अल-ज़ेडएन कोटिंग अक्सर तटीय या औद्योगिक सेटिंग्स के लिए निर्दिष्ट की जाती है।
कंक्रीट के ठीक हो जाने के बाद खुली पसलियाँ नलिकाओं और तारों को चलाने के लिए जगह प्रदान करती हैं। इससे स्लैब में चैनल काटने की आवश्यकता समाप्त हो जाती है। हालाँकि, सुदृढीकरण सलाखों के साथ हस्तक्षेप से बचने के लिए कंक्रीट डालने से पहले उपयोगिता लेआउट की योजना बनाई जानी चाहिए।
प्रोफाइल स्टील शीट के लिए प्राथमिक मानक जीबी/टी 12755-2008 है। संरचनात्मक डिज़ाइन आमतौर पर GB 55004-2021 और राष्ट्रीय मानक एटलस 05SG522 का अनुसरण करता है। अनुरोध पर सामग्री प्रमाणपत्र और लोड परीक्षण रिपोर्ट प्रदान की जा सकती हैं।

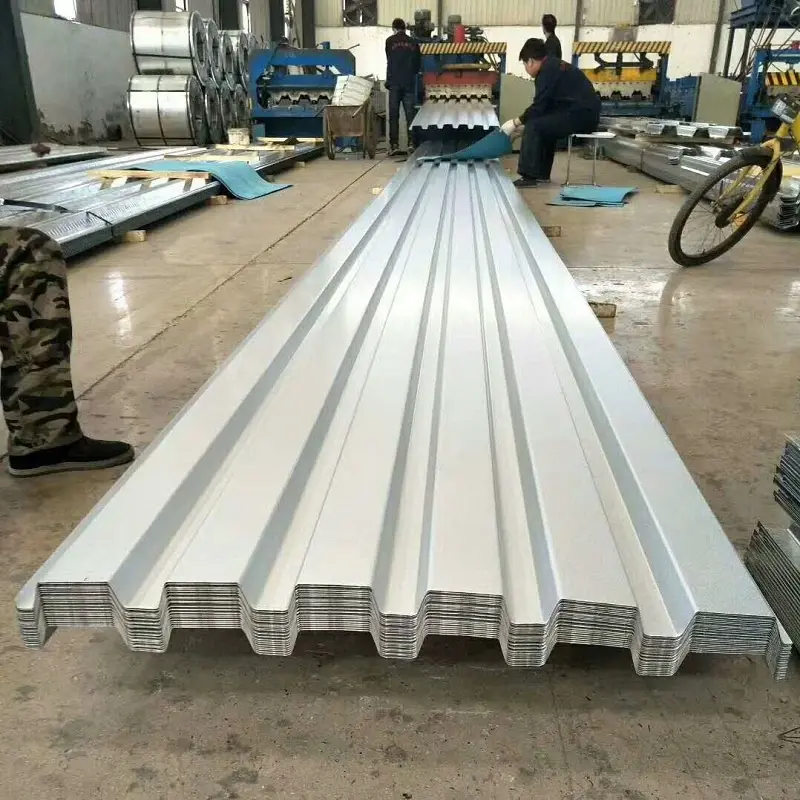

टियांजिन सेनबो बिल्डिंग मटेरियल टेक्नोलॉजी कं, लिमिटेड ओपन-प्रोफाइल फ्लोर डेकिंग, लोड-बेयरिंग फ्लोर डेकिंग, कंपोजिट फ्लोर डेकिंग और अन्य मेटल लिफाफा उत्पादों का निर्माता है। हमारा उत्पादन आधार जिंगहाई आर्थिक विकास क्षेत्र, तियानजिन, चीन में स्थित है, जो स्वचालित उत्पादन लाइनों और चार-चरण गुणवत्ता निरीक्षण प्रक्रिया से सुसज्जित है। हमारे कारखाने, प्रमाणपत्रों, परीक्षण क्षमताओं और परियोजना संदर्भों के बारे में अधिक जानकारी के लिए, कृपया हमारी वेबसाइट पर जाएँहमारे बारे मेंपेज याहमारी इंजीनियरिंग टीम से संपर्क करें.
