क्लोज्ड-प्रोफ़ाइल स्टील डेकिंग

क्लोज्ड-प्रोफाइल स्टील डेकिंग (जिसे क्लोज्ड-टाइप प्रोफाइल स्टील शीट के रूप में भी जाना जाता है) एक नालीदार निर्माण पैनल है जो निरंतर मल्टी-रोलर कोल्ड-रोल फॉर्मिंग लाइन का उपयोग करके गर्म-डुबकी गैल्वनाइज्ड स्टील कॉइल से कमरे के तापमान पर बनाया जाता है। ओपन-प्रोफाइल डेकिंग से इसका मुख्य अंतर यह है कि रिब ग्रूव के नीचे पूरी तरह से सील कर दिया जाता है, जिससे एक बंद पच्चर के आकार या ट्रेपेज़ॉइडल खोखला गुहा बनता है।

सेनबो भवन निर्माण सामग्रीअपने समग्र फ़्लोर सिस्टम रेंज के हिस्से के रूप में क्लोज-प्रोफ़ाइल स्टील डेकिंग की आपूर्ति करता है। इन पैनलों का व्यापक रूप से स्टील-फ़्रेम वाली इमारतों में उपयोग किया जाता है जहां आग प्रतिरोध, एक सपाट सोफिट और कुशल निर्माण प्रमुख आवश्यकताएं हैं।

संरचनात्मक विशेषताएं

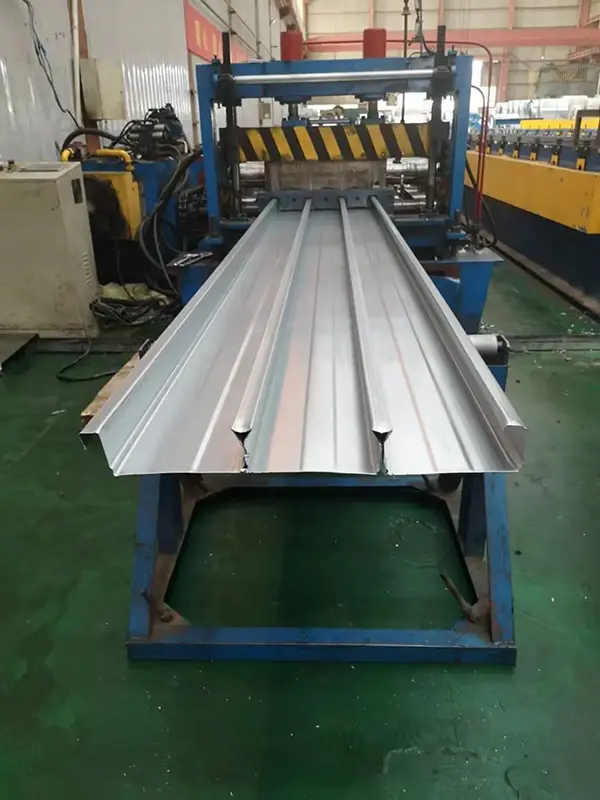

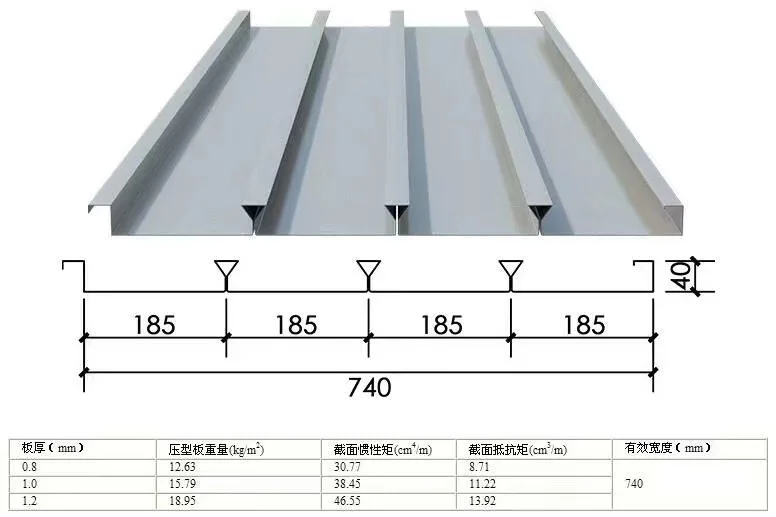

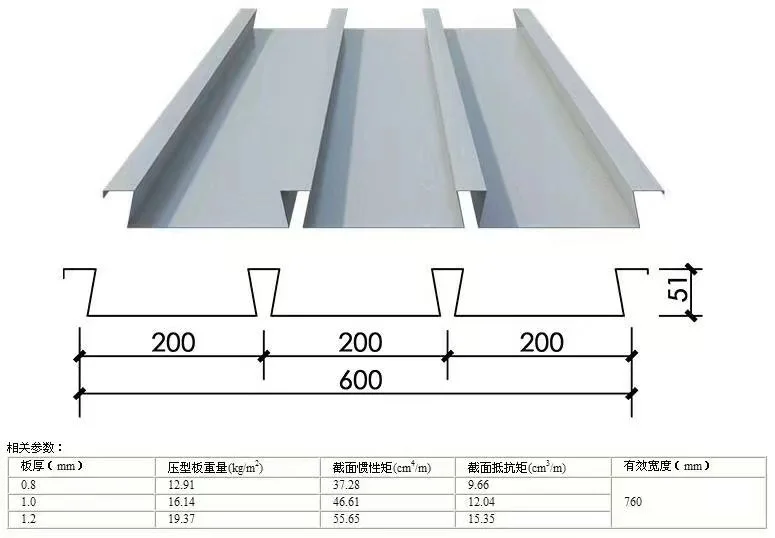

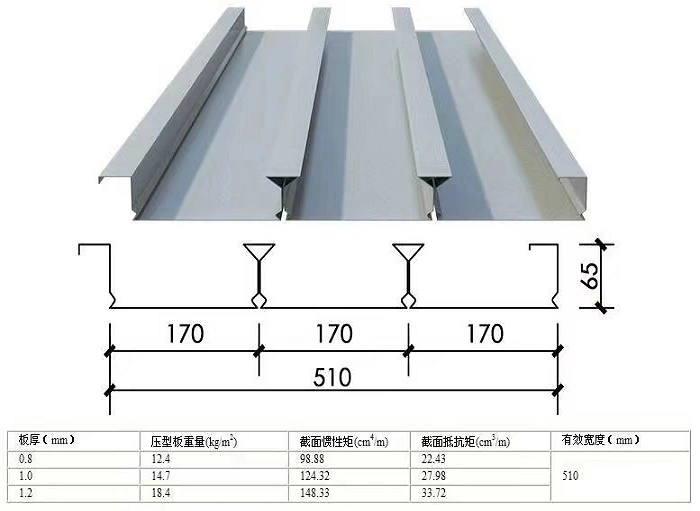

डेकिंग एक एकीकृत, मल्टी-पास कोल्ड-रोल बनाने की प्रक्रिया के माध्यम से निश्चित चौड़ाई की स्टील शीट से बनाई जाती है। यह दोनों तरफ इंटरलॉकिंग ऊर्ध्वाधर किनारों और बंद तलों के साथ उल्टे-त्रिकोणीय या समलम्बाकार पसलियों की एक श्रृंखला बनाता है। उदाहरण के तौर पर YX65-185-555 मॉडल को लेते हुए: रिब की ऊंचाई 65 मिमी है, तरंग की चौड़ाई 185 मिमी है, और प्रभावी कवरेज चौड़ाई 555 मिमी है। YXB48-200-600 मॉडल के लिए, रिब की ऊंचाई 48 मिमी, तरंग पिच 200 मिमी और प्रभावी चौड़ाई 600 मिमी है। एक अन्य बेहतर मॉडल में 68 मिमी की रिब ऊंचाई, 196 मिमी की तरंग पिच और 36 मिमी की चौड़ाई और 31 मिमी की ऊंचाई के साथ एक उलटा त्रिकोणीय प्रोफ़ाइल है।

आधार सामग्री और विनिर्माण प्रक्रिया

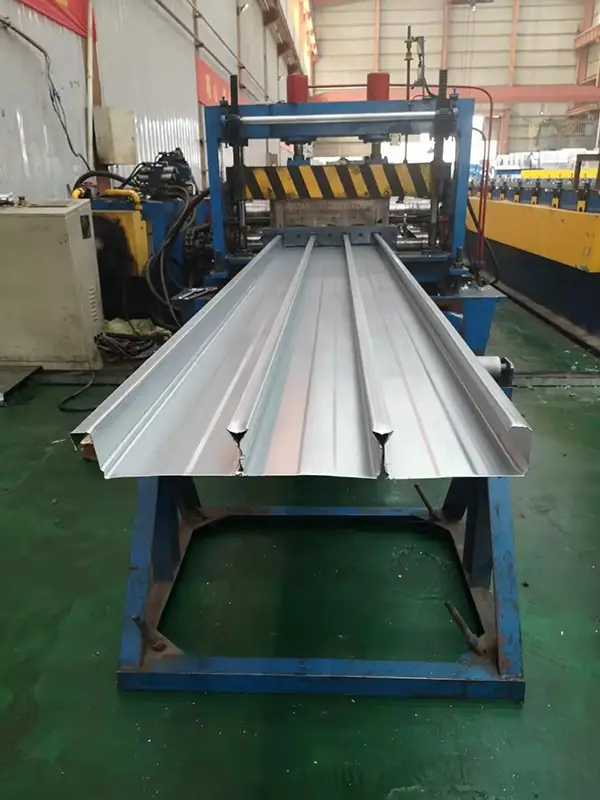

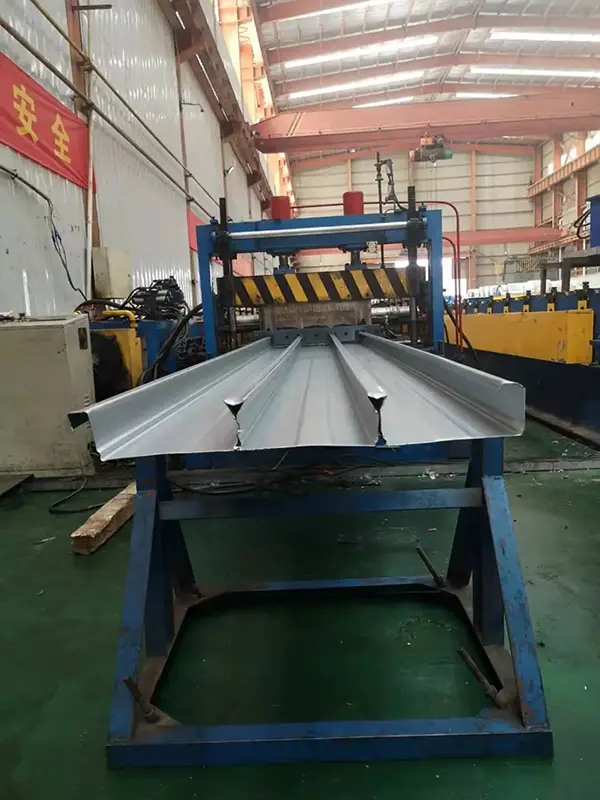

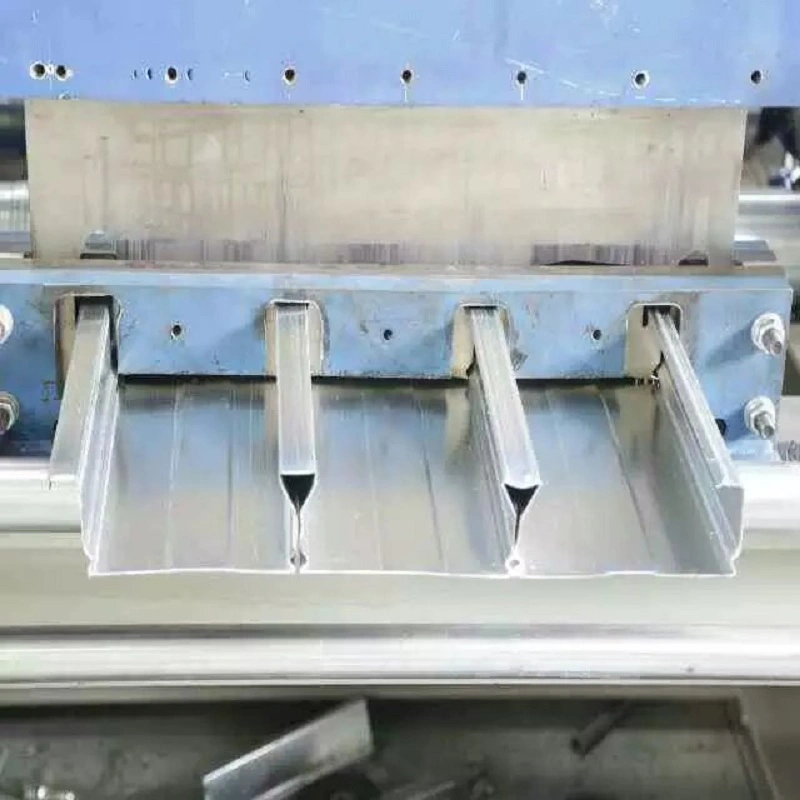

आधार सामग्री में लगभग 1000-1250 मिमी की चौड़ाई के साथ गर्म-डुबकी गैल्वेनाइज्ड स्टील कॉइल होते हैं। सामग्रियों में Q235, Q345, या SGC490 जैसे ग्रेड शामिल हैं, जिनकी मोटाई 0.7 मिमी से 1.5 मिमी तक है। दो तरफा गैल्वनाइजिंग वजन आम तौर पर 80-275 ग्राम/वर्ग मीटर है, हालांकि विशेष आवश्यकताओं के लिए इसे 600 ग्राम/वर्ग मीटर तक अनुकूलित किया जा सकता है। बंद-पसली प्रोफ़ाइल एक विशेष कोल्ड-बेंडिंग और रिवर्स-विरूपण प्रक्रिया का उपयोग करके बनाई जाती है; यह नीचे के उद्घाटन को स्वचालित रूप से बंद करने के लिए स्टील शीट के इलास्टोप्लास्टिक विरूपण और स्प्रिंग-बैक विशेषताओं का उपयोग करता है। चूंकि लोड-असर वाले क्षेत्रों में छेद करने की कोई आवश्यकता नहीं है, पैनल का संक्षारण प्रतिरोध और समग्र कठोरता संरक्षित है। उत्पाद राष्ट्रीय मानक जीबी/टी 12755-2008, "बिल्डिंग के लिए प्रोफाइल स्टील शीट्स" का अनुपालन करता है।

वास्तविक प्रदर्शन का सत्यापन

1. समग्र क्रिया और भार-वहन क्षमता - पैनल पसलियां पूरी तरह से कंक्रीट से घिरी हुई

खुले प्रकार के डेकिंग की तुलना में बंद प्रकार के फर्श डेकिंग का मुख्य लाभ इसकी बंद-पसली डिजाइन में निहित है। कंक्रीट डालने के बाद, पैनल की पसलियों को पूरी तरह से कंक्रीट में लपेट दिया जाता है, जिससे कास्ट-इन-प्लेस स्लैब में मजबूत सलाखों के समान एक बंधन प्रभाव पैदा होता है। यह स्टील और कंक्रीट सामग्री की संबंधित शक्तियों का पूरी तरह से उपयोग करने की अनुमति देता है, जिससे वास्तविक समग्र कार्रवाई प्राप्त होती है। क्लोज्ड-रिब डेकिंग अनुभाग का केन्द्रक पैनल के नीचे से लगभग 16 मिमी स्थित है। प्लास्टिक सिद्धांत का उपयोग करके समग्र स्लैब की संरचनात्मक भार-वहन क्षमता का विश्लेषण करते समय, कंक्रीट संपीड़न बल के केंद्र और स्टील तन्य बल के केंद्र के बीच आंतरिक लीवर बांह बड़ी होती है, और सामग्री की ताकत का पूरी तरह से उपयोग किया जाता है; परिणामस्वरूप, बंद-पसली मिश्रित स्लैब उच्च संरचनात्मक भार-वहन क्षमता या सुरक्षा का उच्च कारक प्रदान करते हैं।

2. आग प्रतिरोध - आग प्रतिरोधी कोटिंग की आवश्यकता नहीं है

अग्नि प्रतिरोध परीक्षणों ने सत्यापित किया है कि बंद-रिब प्रोफाइल वाले स्टील-कंक्रीट मिश्रित स्लैब मानक तापमान-वृद्धि स्थितियों के तहत उत्कृष्ट गर्मी अवशोषण और आग प्रतिरोध प्रदर्शित करते हैं, जो कक्षा I भवन फर्श स्लैब के लिए अग्नि रेटिंग आवश्यकताओं (1.5 घंटे) को पूरा करते हैं। क्योंकि बंद-पसली डिज़ाइन स्टील शीट को कंक्रीट में पूरी तरह से घेरता है, जिससे स्टील पर सीधे गर्मी का प्रभाव नहीं पड़ता है, ये स्लैब आम तौर पर अतिरिक्त आग प्रतिरोधी स्प्रे कोटिंग्स की आवश्यकता के बिना उच्च वृद्धि वाली इमारत अग्नि सुरक्षा मानकों को पूरा करते हैं। यह विशेषता सामग्री लागत बचाती है और निर्माण के दौरान पर्यावरण प्रदूषण से बचाती है।

3. फ्लैट अंडरसाइड और आसान फिनिशिंग - उच्च स्पष्ट ऊंचाई का उपयोग

बंद-पसली स्लैब के नीचे का भाग कसकर फिट किए गए जाले के साथ सपाट है, जो वास्तुशिल्प आवश्यकताओं के आधार पर लचीली छत की फिनिशिंग की अनुमति देता है: सतह को एक नालीदार शैली की छत बनाने के लिए स्प्रे-पेंट किया जा सकता है, चिकनी सपाट छत के लिए स्किम-कोटेड और पानी आधारित कोटिंग्स के साथ पेंट किया जा सकता है, या सीधे दीवार के कपड़े या वॉलपेपर के साथ कवर किया जा सकता है। स्लैब की अनूठी स्लॉट-आधारित निलंबन प्रणाली निलंबित छत की स्थापना की सुविधा प्रदान करती है। इसके अतिरिक्त, समग्र स्लैब डिज़ाइन स्लैब की मोटाई को कम करने की अनुमति देता है, जिससे इमारत की स्पष्ट छत की ऊंचाई बढ़ जाती है।

4. कुशल निर्माण - सुदृढीकरण स्टील पर बचत

निर्माण के दौरान, प्रत्येक रिब गर्त के भीतर एक एकल तल तन्यता सुदृढीकरण बार रखने से संरचनात्मक भार-वहन आवश्यकताओं को पूरा किया जाता है, जिसके परिणामस्वरूप पारंपरिक तरीकों की तुलना में स्टील का कम उपयोग होता है। जब ऊपरी स्तर का भार मध्यम होता है, तो बंद-पसली स्लैब पूरी तरह से सुदृढीकरण की निचली परत को बदल सकता है; इससे निर्माण की गति तेज होने के साथ-साथ ऑन-साइट स्टील निर्माण और श्रम तीव्रता कम हो जाती है। क्लोज्ड-रिब वेब डिज़ाइन के कारण, एंड-क्लोजर प्लेटों की आवश्यकता के बिना कंक्रीट डाला जा सकता है। स्थापना में क्रमांकित डिज़ाइन लेआउट के अनुसार पैनलों को बिछाना और उन्हें स्टील बीम पर वेल्डिंग करना शामिल है, जिसके बाद बाद के निर्माण चरण तुरंत आगे बढ़ सकते हैं।

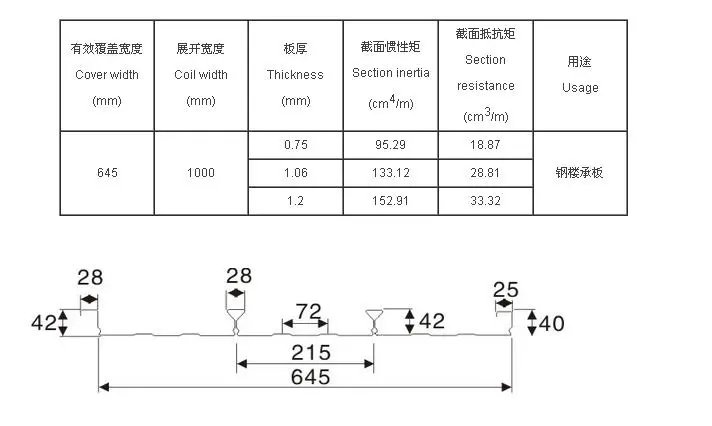

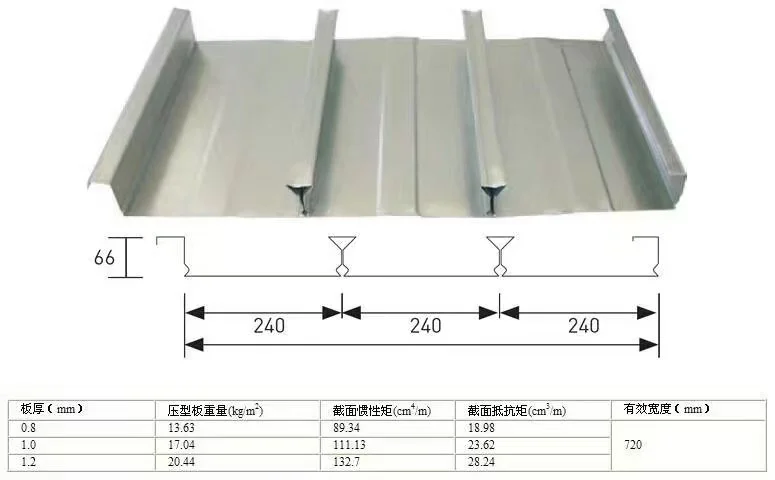

मुख्य विशिष्टताओं का अवलोकन

प्रमुख लाभ

सच्ची समग्र क्रिया:बंद-पसली डिज़ाइन कंक्रीट में पसलियों को पूरी तरह से घेरता है - एक कास्ट-इन-प्लेस स्लैब में सरिया की तरह काम करता है - स्टील-कंक्रीट तालमेल को सक्षम करता है और जिसके परिणामस्वरूप उच्च भार-वहन क्षमता और सुरक्षा कारक होते हैं।

उत्कृष्ट अग्नि प्रतिरोध:स्प्रेड फायरप्रूफिंग कोटिंग्स की आवश्यकता के बिना क्लास I बिल्डिंग फ्लोर स्लैब आग प्रतिरोध आवश्यकता (1.5 घंटे) को पूरा करता है, लागत बचत और पर्यावरणीय लाभ प्रदान करता है।

फ्लैट अंडरसाइड और लचीली फिनिशिंग:सपाट, सौंदर्य की दृष्टि से मनभावन निचला हिस्सा सीधे छिड़काव, स्किम कोटिंग, या निलंबित छत की स्थापना की अनुमति देता है, जो विविध वास्तुशिल्प सौंदर्य आवश्यकताओं को पूरा करता है; यह स्लैब की मोटाई भी कम करता है, जिससे स्पष्ट छत की ऊंचाई बढ़ जाती है।

सरिया की बचत और कुशल निर्माण:निचली परत के रिबार को बदलने के लिए रिब स्पेसिंग के आधार पर तन्य सुदृढीकरण को कॉन्फ़िगर किया जा सकता है, जिससे साइट पर रिबार निर्माण को कम किया जा सकता है और निर्माण की प्रगति में तेजी लाई जा सकती है।

संक्षारण प्रतिरोध और संरचनात्मक अखंडता:बंद-गठन प्रक्रिया लोड-असर वाले क्षेत्रों में छिद्रण छेद की आवश्यकता को समाप्त करती है, गैल्वनाइज्ड परत की अखंडता को संरक्षित करती है और खुले-रिब डेक की तुलना में बेहतर संक्षारण प्रतिरोध प्रदान करती है।

अनुप्रयोग

ऊंची-ऊंची और अति-ऊंची इस्पात संरचनाओं के लिए मिश्रित फर्श प्रणाली।

बड़े-बड़े सार्वजनिक भवन जैसे स्टेडियम, हवाई अड्डे के टर्मिनल, रेलवे स्टेशन, कॉन्सर्ट हॉल और भव्य थिएटर।

बिजली संयंत्र, बिजली उपकरण निर्माण स्थल, बड़े सुपरमार्केट और लॉजिस्टिक्स केंद्र सहित औद्योगिक और वाणिज्यिक सुविधाएं।

अग्नि प्रतिरोध रेटिंग और स्लैब के नीचे के सौंदर्यपरक फिनिश के संबंध में कठोर आवश्यकताओं के साथ इस्पात संरचना परियोजनाएं।

क्लोज़्ड-प्रोफ़ाइल फ़्लोर डेकिंग क्यों चुनें?

क्या आप किसी ऊंची इमारत या बड़े विस्तार वाली स्टील संरचना परियोजना के लिए फर्श समाधान का चयन कर रहे हैं? क्लोज्ड-प्रोफ़ाइल फ़्लोर डेकिंग में एक क्लोज़-रिब डिज़ाइन होता है जो स्टील और कंक्रीट के बीच वास्तविक समग्र क्रिया को प्राप्त करता है। अग्नि प्रतिरोध परीक्षणों ने सत्यापित किया है कि यह अग्निरोधक कोटिंग्स की आवश्यकता के बिना 1.5 घंटे की अग्नि रेटिंग प्राप्त कर सकता है। इसके अतिरिक्त, सपाट निचला भाग फिनिशिंग की सुविधा देता है, स्लैब की मोटाई कम हो जाती है, और सुदृढीकरण स्टील की खपत कम हो जाती है। मुख्यधारा की प्रोफाइल - जैसे YX65-185-555 और YXB48-200-600 - कई ऊंची इमारतों, स्टेडियमों और हवाई अड्डों में प्रभावी साबित हुई हैं, जो उच्च भार-वहन क्षमता, विश्वसनीय अग्नि प्रतिरोध और कुशल निर्माण की पेशकश करती हैं। वे आपकी इस्पात संरचना परियोजनाओं के लिए समय-परीक्षणित फ़्लोरिंग समाधान प्रदान करते हैं।

अक्सर पूछे जाने वाले प्रश्नों

1. क्लोज-प्रोफ़ाइल डेकिंग यांत्रिक उभार के बिना समग्र क्रिया कैसे प्राप्त करती है?

बंद पसलियाँ स्वयं यांत्रिक कुंजी के रूप में कार्य करती हैं। एक बार जब कंक्रीट बंद गुहा को भर देता है और कठोर हो जाता है, तो स्टील और कंक्रीट स्वाभाविक रूप से आपस में जुड़ जाते हैं, ठीक उसी तरह जैसे विकृत सुदृढीकरण बार कंक्रीट के साथ जुड़ते हैं। यह ज्यामितीय इंटरलॉकिंग अधिकांश डिज़ाइनों में समग्र क्रिया के लिए पर्याप्त है।

2. क्या नीचे के हिस्से को बिना किसी अतिरिक्त फिनिशिंग के खुला छोड़ा जा सकता है?

हाँ। पेंटिंग के बाद सपाट निचला हिस्सा अक्सर खुला छोड़ दिया जाता है। स्प्रे पेंटिंग एक बनावट वाली नालीदार छत का प्रभाव पैदा करती है, जबकि स्किम कोटिंग एक चिकनी सतह का निर्माण करती है। चुनाव वास्तुशिल्प इरादे और फिनिश के वांछित स्तर पर निर्भर करता है।

3. क्लोज्ड-प्रोफाइल डेकिंग के लिए अधिकतम अनशोर्ड स्पैन क्या है?

अनशोर्ड स्पैन क्षमता प्रोफ़ाइल, मोटाई, स्टील ग्रेड और कंक्रीट स्लैब की मोटाई पर निर्भर करती है। ओपन-प्रोफ़ाइल डेकिंग के विपरीत, बंद-प्रोफ़ाइल डेकिंग में अक्सर इसकी संलग्न ज्यामिति के कारण अलग-अलग स्पैन विशेषताएँ होती हैं। हमेशा निर्माता की स्पैन टेबल देखें और स्ट्रक्चरल इंजीनियर से पुष्टि करें।

4. क्या अतिरिक्त निचले सुदृढीकरण की हमेशा आवश्यकता होती है?

हमेशा नहीं। मध्यम भार के लिए, बंद-रिब डेकिंग स्वयं पर्याप्त तन्यता क्षमता प्रदान कर सकती है, जिससे नीचे सुदृढीकरण सलाखों की आवश्यकता समाप्त हो जाती है। भारी भार या लंबी अवधि के लिए, प्रत्येक रिब गर्त में एक छोटी पट्टी निर्दिष्ट की जा सकती है। संरचनात्मक डिज़ाइन सटीक आवश्यकता निर्धारित करता है।

5. गैल्वेनाइज्ड कोटिंग मिश्रित बंधन को कैसे प्रभावित करती है?

गैल्वेनाइज्ड कोटिंग स्टील और कंक्रीट के बीच के बंधन को महत्वपूर्ण रूप से ख़राब नहीं करती है। प्राथमिक बंधन तंत्र बंद पसलियों से यांत्रिक इंटरलॉक है। कोटिंग सेवा जीवन के दौरान स्टील को जंग से भी बचाती है, क्योंकि कंक्रीट का आवरण एक क्षारीय वातावरण प्रदान करता है।
