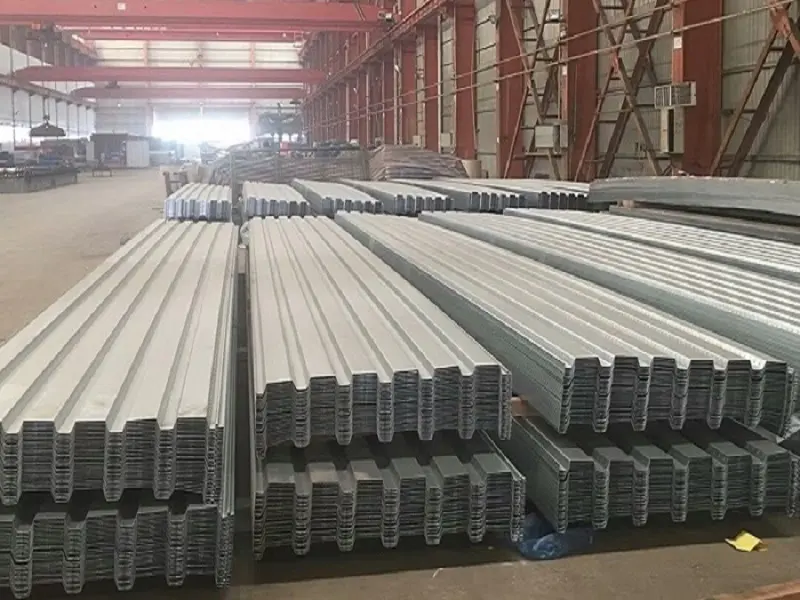

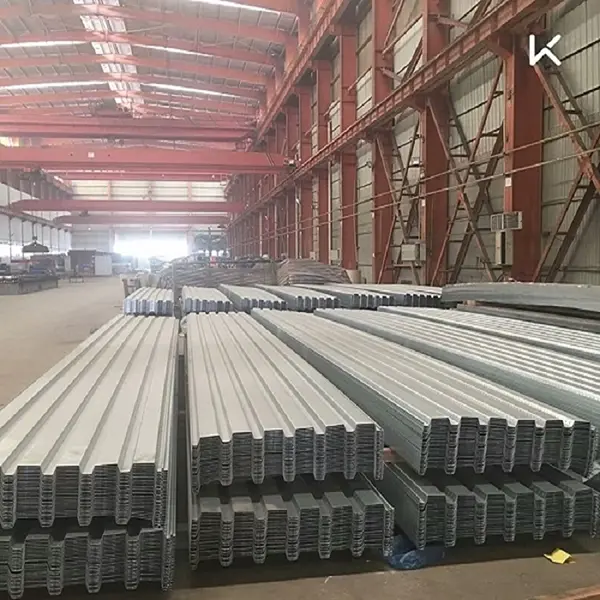

समग्र तल अलंकार

सेनबो भवन निर्माण सामग्रीअपनी इस्पात संरचना उत्पाद श्रृंखला के हिस्से के रूप में मिश्रित फर्श डेकिंग की आपूर्ति करता है। ये प्रोफाइल वाली स्टील शीट निर्माण के दौरान स्थायी फॉर्मवर्क के रूप में और सेवा चरण के दौरान तन्य सुदृढीकरण के रूप में काम करती हैं, एक एकीकृत फर्श प्रणाली बनाने के लिए कंक्रीट के साथ मिलकर काम करती हैं।

कंपोजिट फ़्लोर स्लैब, जिसे फ़्लोर डेकिंग के रूप में भी जाना जाता है, एक आधुनिक फ़्लोरिंग प्रणाली है जो सीधे स्टील बीम पर प्रोफाइल स्टील शीट बिछाकर और उन्हें थ्रू-डेक स्टड वेल्डिंग के माध्यम से जोड़कर बनाई जाती है। यह एक ऐसी प्रणाली बनाता है जो भार-वहन और विरूपण के लिए एक एकीकृत इकाई के रूप में कार्य करता है।

सिस्टम कैसे काम करता है

तकनीकी सिद्धांत निर्माण और सेवा चरणों के दौरान स्टील और कंक्रीट द्वारा निभाई गई विशिष्ट भूमिकाओं पर निर्भर करता है।

निर्माण चरण:प्रोफाइल स्टील शीटिंग स्थायी फॉर्मवर्क के रूप में कार्य करती है, जो गीले कंक्रीट और निर्माण लाइव लोड के स्वयं-वजन का समर्थन करती है। यह एक ठोस कामकाजी मंच प्रदान करता है और अनुक्रमिक, बहु-मंजिला कास्टिंग संचालन की सुविधा प्रदान करता है।

सेवा चरण:प्रोफाइल स्टील शीटिंग स्लैब के निचले भाग में तन्य सुदृढीकरण के रूप में कार्य करती है, जो सर्विस लोड का समर्थन करने के लिए कंक्रीट के साथ मिलकर काम करती है। इससे पारंपरिक सरिया और कंक्रीट की आवश्यक मात्रा कम हो जाती है।

प्रोफ़ाइल प्रकार और उत्पाद वर्गीकरण

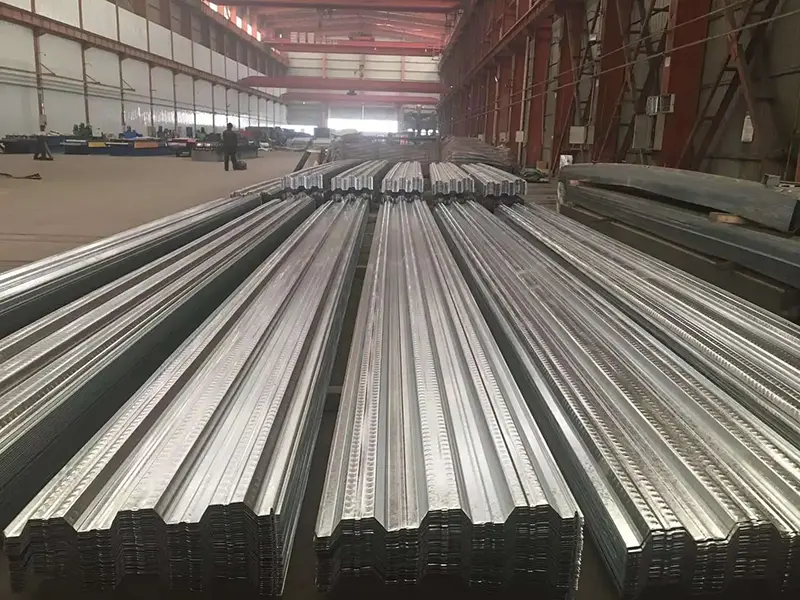

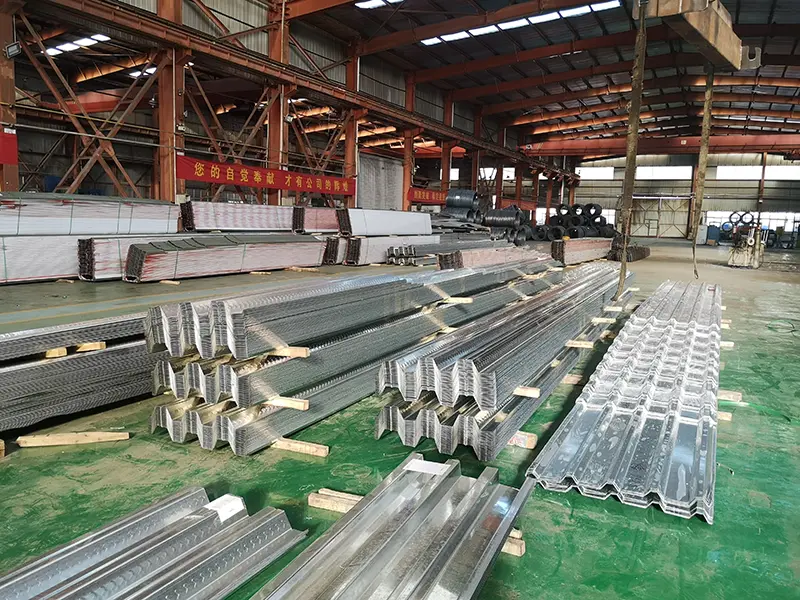

स्टील शीटिंग के क्रॉस-सेक्शनल प्रोफाइल के आधार पर, मिश्रित फर्श स्लैब को तीन प्रकारों में वर्गीकृत किया जाता है: ओपन-रिब, क्लोज्ड-रिब, और री-एंट्रेंट (या कंस्ट्रिक्टेड-रिब) प्रोफाइल।

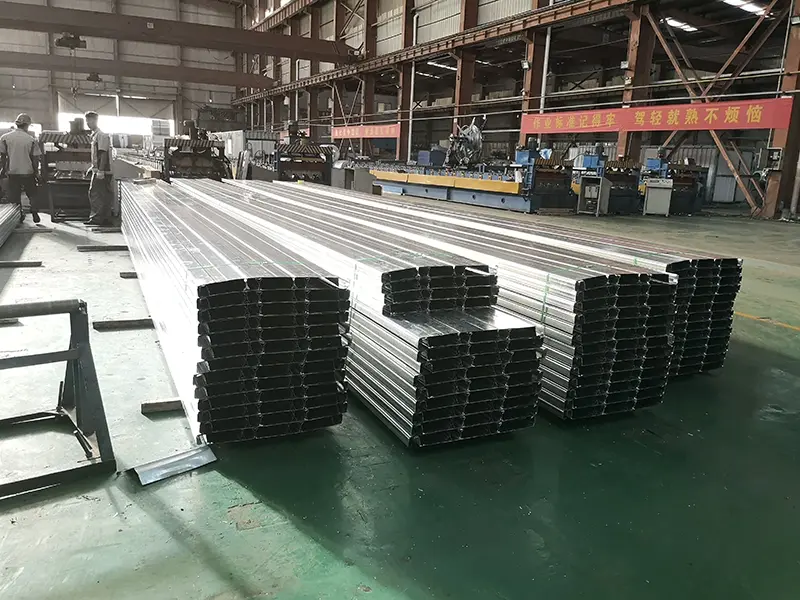

बंद-प्रोफ़ाइल उत्पादों के लिए, जैसे कि YXB48-200-600 और YXB65-185-555 मॉडल, बंद-रिब डिज़ाइन पूरी तरह से पसलियों को कंक्रीट में घेरता है। यह कास्ट-इन-प्लेस स्लैब में सुदृढीकरण सलाखों की तरह काम करता है, जो बेहतर अग्नि प्रतिरोध प्रदान करते हुए स्टील और कंक्रीट दोनों के संबंधित संरचनात्मक गुणों को अधिकतम करता है।

सामग्री और संरचनात्मक आवश्यकताएँ

मिश्रित फर्श स्लैब के निर्माण को राष्ट्रीय मानकों और उद्योग कोड के अनुसार निम्नलिखित बुनियादी आवश्यकताओं को पूरा करना होगा।

फ़ील्ड-मान्य प्रदर्शन

1. निर्माण दक्षता: अनुक्रमिक संचालन लघु कार्यक्रम

समग्र फर्श स्लैब प्राथमिक इस्पात संरचनाओं की तीव्र निर्माण आवश्यकताओं के साथ संरेखित होते हैं। एक बार बिछाने के बाद, प्रोफाइल वाली स्टील शीट तत्काल काम करने वाले प्लेटफॉर्म के रूप में काम करती हैं, जो अनुक्रमिक निर्माण वर्कफ़्लो को सक्षम करती हैं जो कई मंजिलों पर एक साथ स्थापना और चरणबद्ध कंक्रीट डालने की अनुमति देती हैं। सुपर-हाई-राइज बिल्डिंग अनुप्रयोगों में, यह विशेषता समग्र निर्माण कार्यक्रम के प्रभावी नियंत्रण का समर्थन करती है।

2. अग्नि प्रतिरोध: बंद-प्रोफ़ाइल प्रकार के लिए अग्निरोधक स्प्रे की आवश्यकता नहीं हो सकती है

राष्ट्रीय गुणवत्ता पर्यवेक्षण और स्थिर अग्नि शमन प्रणालियों और अग्नि-प्रतिरोधी घटकों के निरीक्षण केंद्र द्वारा परीक्षण किया गया, बंद-प्रोफ़ाइल मिश्रित फ़्लोर डेक कुछ कॉन्फ़िगरेशन में अग्निरोधक स्प्रे की आवश्यकता के बिना अग्नि प्रतिरोध रेटिंग आवश्यकताओं को पूरा करता है। स्टील संरचनाओं की अग्नि सुरक्षा के लिए तकनीकी कोड (जीबी 51249-2017) के अनुसार, यदि समग्र फर्श डेक झिल्ली प्रभाव को ध्यान में रखते हुए अग्नि प्रतिरोध सत्यापन आवश्यकताओं को पूरा करता है, तो कोई अतिरिक्त अग्नि सुरक्षा उपाय आवश्यक नहीं हैं। बड़ी विकृतियों के तहत झिल्ली प्रभाव डेक को अपनी अंतर्निहित अग्नि प्रतिरोध क्षमता का उपयोग करने की अनुमति देता है।

3. समग्र क्रिया: बंद-प्रोफ़ाइल प्रकार पूर्ण समग्र व्यवहार प्राप्त करता है

बंद-पसली डिज़ाइन यह सुनिश्चित करता है कि स्टील डेक पसलियां पूरी तरह से कंक्रीट में घिरी हुई हैं, कास्ट-इन-प्लेस स्लैब में मजबूत सलाखों के समान। यह संरचनात्मक सुदृढीकरण प्रणाली के भीतर स्टील और कंक्रीट दोनों के संबंधित गुणों को अधिकतम करता है। प्रायोगिक परीक्षण से पुष्टि होती है कि बंद-प्रोफ़ाइल फ़्लोर डेक में ओपन-प्रोफ़ाइल सिस्टम की तुलना में बेहतर भार-वहन क्षमता और कतरनी प्रतिरोध होता है।

4. आर्थिक लाभ: कम फॉर्मवर्क और सुदृढीकरण

समग्र फ़्लोर डेक स्थायी फॉर्मवर्क के रूप में प्रोफाइल स्टील शीटिंग का उपयोग करता है, जो पारंपरिक लकड़ी फॉर्मवर्क से जुड़ी स्थापना, स्ट्रिपिंग और शोरिंग प्रक्रियाओं को समाप्त करता है। सेवा चरण के दौरान, यह निचले तन्यता सुदृढीकरण के रूप में कार्य करता है, जिससे आवश्यक रीबार की कुल मात्रा कम हो जाती है। डेक की सतह पर उभार कंक्रीट के साथ एक मजबूत बंधन बनाते हैं, और कठोर पसलियों को शामिल करने से यह सुनिश्चित होता है कि सिस्टम उच्च भार-वहन क्षमता प्रदान करता है।

मुख्य प्रदर्शन विशेषताएँ

1. स्ट्रिपिंग के बिना स्थायी फॉर्मवर्क।प्रोफाइल स्टील शीटिंग पारंपरिक फॉर्मवर्क की जगह लेती है, जिससे इंस्टॉलेशन, स्ट्रिपिंग और शोरिंग चरण समाप्त हो जाते हैं। इससे निर्माण कार्यक्रम छोटा हो जाता है और श्रम लागत कम हो जाती है।

2. दोहरा संरचनात्मक कार्य।शीटिंग निर्माण के दौरान फॉर्मवर्क के रूप में और सेवा चरण के दौरान तन्य सुदृढीकरण के रूप में कार्य करती है, जिससे सरिया और कंक्रीट की खपत कम हो जाती है।

3. क्लोज्ड-प्रोफाइल डेक का अग्नि प्रतिरोध।परीक्षण किए गए क्लोज-प्रोफ़ाइल मिश्रित फ़्लोर डेक अग्निरोधी स्प्रे के बिना अग्नि प्रतिरोध रेटिंग आवश्यकताओं को पूरा कर सकते हैं, जिससे परियोजना लागत कम हो सकती है।

4. कुशल अनुक्रमिक वर्कफ़्लो।सिस्टम एक साथ स्थापना और कई मंजिलों पर चरणबद्ध कंक्रीट डालने का समर्थन करता है। एक बार स्थापित होने के बाद, डेकिंग छत की स्थापना और उपयोगिता रूटिंग जैसे बाद के कार्यों के लिए एक कामकाजी मंच के रूप में कार्य करता है।

5. भूकंपीय प्रदर्शन.फर्श डेकिंग कतरनी स्टड के माध्यम से प्राथमिक और माध्यमिक स्टील बीम से जुड़ा हुआ है, जो बेहतर भूकंपीय प्रतिरोध के साथ एक एकीकृत संरचनात्मक प्रणाली बनाता है।

डिजाइन और स्थापना मार्गदर्शन

प्रोफ़ाइल चयन के लिए:अतिरिक्त अग्निरोधक के बिना उच्च अग्नि प्रतिरोध और समग्र कार्रवाई की आवश्यकता वाली परियोजनाओं के लिए क्लोज्ड-रिब प्रोफाइल की सिफारिश की जाती है। ओपन-रिब प्रोफाइल का उपयोग किया जा सकता है जहां सरल स्थापना या हल्के वजन को प्राथमिकता दी जाती है, लेकिन अग्नि प्रतिरोध और भार क्षमता को अलग से सत्यापित किया जाना चाहिए।

स्लैब की मोटाई और सुदृढीकरण के लिए:कुल स्लैब की मोटाई कम से कम 90 मिमी होनी चाहिए, प्रोफाइल स्टील शीट के ऊपर कंक्रीट कवर कम से कम 50 मिमी होना चाहिए। अतिरिक्त सुदृढीकरण की मात्रा अवधि, भार और अग्नि रेटिंग आवश्यकताओं पर निर्भर करती है।

गैल्वेनाइज्ड कोटिंग स्थायित्व के लिए:मानक गैल्वेनाइज्ड कोटिंग का वजन दोनों तरफ कम से कम 120 ग्राम/वर्ग मीटर है। अत्यधिक संक्षारक वातावरण के लिए, भारी कोटिंग या अतिरिक्त सुरक्षा की आवश्यकता हो सकती है।

इंस्टॉलेशन के दौरान:डेक के माध्यम से स्टील बीम में उचित कतरनी स्टड वेल्डिंग सुनिश्चित करें। निर्दिष्ट स्टड रिक्ति और किनारे की दूरी का पालन करें। सत्यापित करें कि अत्यधिक विक्षेपण को रोकने के लिए कंक्रीट डालने के दौरान डेक को पर्याप्त रूप से समर्थित किया गया है।

उपयुक्त परियोजना प्रकार

1.ऊंची-ऊंची और अति-ऊंची इस्पात संरचनाओं के लिए फर्श और छत प्रणाली।

2.बड़े पैमाने पर सार्वजनिक भवन जैसे स्टेडियम, प्रदर्शनी केंद्र और हवाई अड्डे के टर्मिनल।

3.औद्योगिक संयंत्रों, लॉजिस्टिक गोदामों और पार्किंग संरचनाओं सहित औद्योगिक और वाणिज्यिक भवनों के लिए फर्श।

4.इस्पात संरचना परियोजनाओं में तेजी से निर्माण और चरणबद्ध, अनुक्रमिक वर्कफ़्लो की आवश्यकता होती है।

अक्सर पूछे जाने वाले प्रश्नों

1. खुली-पसली और बंद-पसली मिश्रित फर्श डेकिंग के बीच क्या अंतर है?

ओपन-रिब प्रोफाइल में ट्रेपेज़ॉइडल पसलियां उजागर होती हैं जो पूरी तरह से कंक्रीट में अंतर्निहित नहीं होती हैं, जबकि बंद-रिब प्रोफाइल में पसलियां होती हैं जो पूरी तरह से घिरी होती हैं। बंद-पसली प्रोफाइल आम तौर पर बेहतर समग्र कार्रवाई और आग प्रतिरोध प्रदान करते हैं क्योंकि पसलियां सुदृढीकरण सलाखों की तरह काम करती हैं और कंक्रीट पूरी तरह से स्टील को घेर लेती है।

2. क्या मिश्रित फर्श डेकिंग के लिए हमेशा अग्निरोधक स्प्रे की आवश्यकता होती है?

हमेशा नहीं। क्लोज्ड-प्रोफाइल कंपोजिट फ्लोर डेक फायरप्रूफिंग स्प्रे के बिना अग्नि प्रतिरोध आवश्यकताओं को पूरा कर सकते हैं यदि वे जीबी 51249-2017 में शर्तों को पूरा करते हैं, जैसे कि झिल्ली प्रभाव के लिए लेखांकन। हालाँकि, ओपन-रिब प्रोफाइल या पतले स्लैब वाले डेक को अतिरिक्त अग्नि सुरक्षा की आवश्यकता हो सकती है। अग्नि इंजीनियरिंग मूल्यांकन की अनुशंसा की जाती है।

3. डेकिंग स्टील बीम से कैसे जुड़ी है?

डेकिंग थ्रू-डेक स्टड वेल्डिंग का उपयोग करके स्टील बीम से जुड़ा हुआ है। कतरनी स्टड को डेक के माध्यम से बीम निकला हुआ किनारा में वेल्ड किया जाता है, जिससे एक समग्र कनेक्शन बनता है। स्टड व्यास, रिक्ति और एंबेडमेंट को परियोजना डिजाइन और प्रासंगिक मानकों का पालन करना चाहिए।

4. किसी दिए गए स्पैन और लोड के लिए मुझे किस मोटाई का चयन करना चाहिए?

आवश्यक मोटाई प्रोफ़ाइल प्रकार, अवधि, कंक्रीट की मोटाई और डिज़ाइन भार पर निर्भर करती है। सामान्य कार्यालय या आवासीय फर्श के लिए, 0.8-1.2 मिमी मोटाई आम है, लेकिन लंबे समय तक या भारी भार के लिए 1.2-1.5 मिमी की आवश्यकता हो सकती है। उचित मोटाई निर्धारित करने के लिए संरचनात्मक गणना की जानी चाहिए।

5. क्या मिश्रित फर्श डेकिंग का उपयोग संक्षारक वातावरण में किया जा सकता है?

मानक गैल्वेनाइज्ड कोटिंग अधिकांश इनडोर अनुप्रयोगों के लिए अच्छा संक्षारण प्रतिरोध प्रदान करती है। बाहरी या अत्यधिक संक्षारक वातावरण के लिए, एक भारी गैल्वेनाइज्ड कोटिंग या अतिरिक्त सुरक्षात्मक उपाय निर्दिष्ट किए जा सकते हैं। स्थायित्व आवश्यकताओं के लिए परियोजना विनिर्देशों से परामर्श लें।
