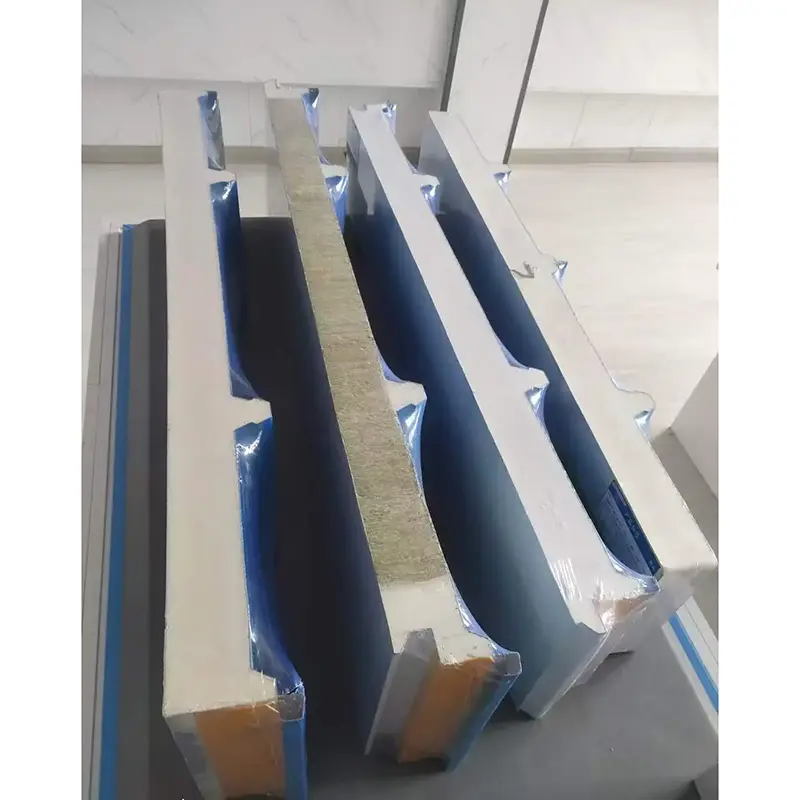

पॉलीयुरेथेन सैंडविच पैनल एक सतत प्रक्रिया में निर्मित मिश्रित पैनल हैं। पैनल में एक कठोर पॉलीयुरेथेन फोम कोर होता है जो दो धातु के आवरणों के बीच बंधा होता है। सामना करने वाली सामग्रियों में रंग-लेपित स्टील, गैल्वेनाइज्ड स्टील, अल-जेडएन लेपित स्टील, या स्टेनलेस स्टील शामिल हैं। धातु की चादरें रोल-फॉर्म होने के बाद, उनके बीच एक पॉलीयूरेथेन फोमिंग एजेंट इंजेक्ट किया जाता है। उच्च तापमान फोमिंग और इलाज कोर और फेसिंग के बीच एक मजबूत बंधन बनाते हैं। उत्पादन पूरी तरह से कंप्यूटर-नियंत्रित निरंतर लाइनों पर होता है, जो एक समान कोर घनत्व और लगातार आसंजन बनाए रखने में मदद करता है।
रंग-लेपित स्टील फेसिंग की मोटाई आमतौर पर 0.4 मिमी से 0.8 मिमी तक होती है। उपलब्ध सतह कोटिंग्स में पॉलिएस्टर (पीई) और पीवीडीएफ फ्लोरोकार्बन शामिल हैं। कठोर पॉलीयुरेथेन कोर का घनत्व 30 किग्रा/वर्ग मीटर से 80 किग्रा/वर्ग मीटर और बंद-सेल सामग्री 95% से 97% से ऊपर है। कोर में बड़ी संख्या में स्वतंत्र सीलबंद कोशिकाएं होती हैं जो हवा की गति को प्रतिबंधित करती हैं और संवहनी ताप हस्तांतरण को कम करती हैं। कोर की तापीय चालकता 0.017 W/(m·K) से 0.024 W/(m·K) तक होती है। समान ऊर्जा-बचत आवश्यकताओं के तहत, 20 मिमी मोटा पॉलीयुरेथेन सैंडविच पैनल 50 मिमी मोटे पॉलीस्टाइन पैनल के बराबर थर्मल इन्सुलेशन प्रदान करता है।

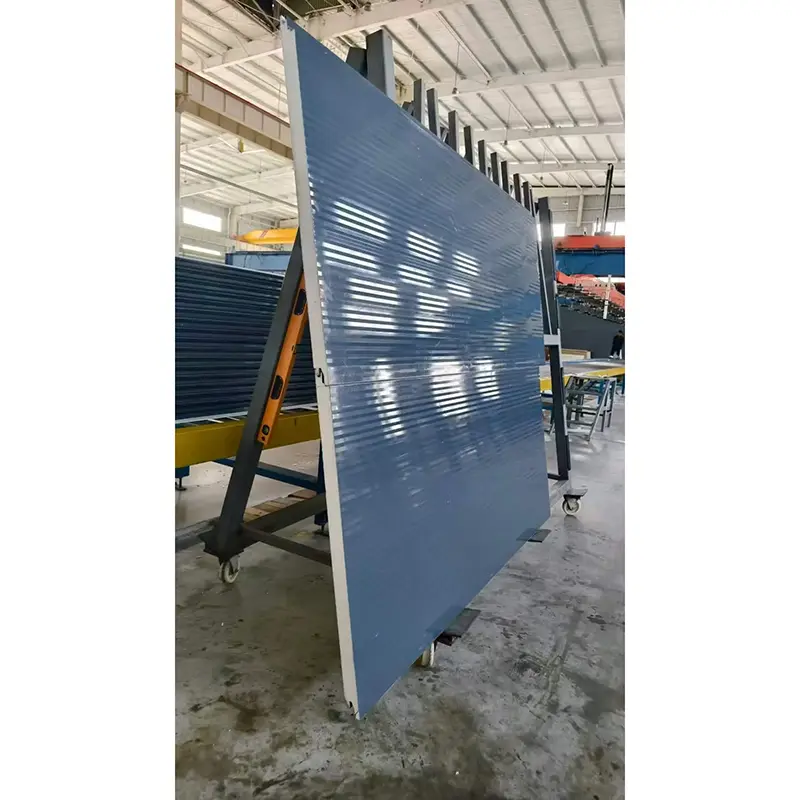

मानक प्रभावी पैनल की चौड़ाई 1,000 मिमी है। अनुकूलन के साथ सामान्य मोटाई 50 मिमी, 75 मिमी, 100 मिमी, 150 मिमी और 200 मिमी हैं। पैनल प्रोफाइल में फ्लैट, माइक्रो-रिब्ड, वॉटर-वेव और त्रिकोणीय पैटर्न शामिल हैं, जो आर्किटेक्ट्स को विभिन्न मुखौटा डिजाइन आवश्यकताओं से मेल खाने की अनुमति देते हैं।
| प्रदर्शन संकेतक | पैरामीटर/विनिर्देश | आधार या टिप्पणियाँ |
|---|---|---|
| कार्यकारी मानक | जीबी/टी 23932-2009 | भवन निर्माण अनुप्रयोगों के लिए धातु-सामना वाले थर्मल इन्सुलेशन सैंडविच पैनल |
| सामना करने वाली सामग्री | रंग-लेपित स्टील / गैल्वनाइज्ड स्टील / स्टेनलेस स्टील / एल्युमीनियम | मोटाई 0.4-0.8 मिमी |
| मूल सामग्री | कठोर पॉलीयूरेथेन (पीयू/पीआईआर) | घनत्व 30-80 किग्रा/वर्ग मीटर |
| ऊष्मीय चालकता | 0.017–0.024 डब्ल्यू/(एम·के) | कम-चालकता वाले उत्पाद 0.017–0.019 W/(m·K) तक पहुंच सकते हैं |
| बंधन शक्ति | ≥0.09 एमपीए | फेसिंग और कोर के बीच |
| लचीली भार क्षमता | विक्षेपण L₀/200 पर ≥0.5 kN/m² | मानक न्यूनतम आवश्यकता |
| बंद-सेल सामग्री | ≥95% | सेल्फ-स्किनिंग क्षेत्रों में 100% तक |
| अग्नि प्रदर्शन | कक्षा बी1 (अग्नि-मंदक) | ऑक्सीजन सूचकांक ≥30% |
| प्रभावी चौड़ाई | 1000 मिमी | मानक |
| सामान्य मोटाई | 50 / 75 / 100 / 150 / 200 मिमी | अनुकूलन |
पॉलीयुरेथेन सैंडविच पैनल कई अन्य इन्सुलेशन सामग्रियों की तुलना में कम तापीय चालकता मूल्य प्रदान करते हैं। अगली पीढ़ी की कम-चालकता वाली पॉलीयुरेथेन प्रणालियाँ 0.017 W/(m·K) से 0.019 W/(m·K) तक तापीय चालकता मान प्राप्त कर सकती हैं, जो पारंपरिक पॉलीयूरेथेन फॉर्मूलेशन से लगभग 20% बेहतर है। किसी दिए गए भवन क्षेत्र और पैनल की मोटाई के लिए, कम-चालकता वाले पैनलों का उपयोग करने से वार्षिक ऊर्जा खपत लगभग 13.6% कम हो सकती है। झिंजियांग गैंगझिशेंग द्वारा निर्मित पॉलीयुरेथेन सैंडविच पैनल ने मापी गई तापीय चालकता को 0.024 W/(m·K) तक कम दिखाया है। इन पैनलों का उपयोग कोरला गुओक्सिन पावर प्लांट और झिंजियांग तियानशान एल्युमीनियम सहित एक सौ से अधिक परियोजनाओं में किया गया है।
इन पॉलीयूरेथेन सैंडविच पैनलों का दहन प्रदर्शन 30% या उससे अधिक के ऑक्सीजन सूचकांक के साथ क्लास बी 1 ज्वाला-मंदक मानक को पूरा करता है। पॉलीयुरेथेन एक थर्मोसेटिंग सामग्री है। आग के संपर्क में आने पर, सतह एक कार्बोनाइज्ड परत बनाती है और पिघलती नहीं है या जलती हुई बूंदें पैदा नहीं करती है, जो लौ को फैलने में देरी करने में मदद करती है। लगभग 30,000 वर्ग मीटर क्षेत्रफल वाली शांक्सी शिन्हुई फूड कोल्ड स्टोरेज परियोजना, बीएएसएफ इलास्टोपिर® एसबीआई बी1 कोर सामग्री के साथ पॉलीयुरेथेन सैंडविच पैनल का उपयोग करती है। यह सामग्री उच्च ज्वाला मंदता प्रदान करती है और बड़े पैमाने पर कोल्ड स्टोरेज सुविधाओं के लिए अग्नि सुरक्षा आवश्यकताओं को पूरा करती है।
फेसिंग शीट और पॉलीयूरेथेन कोर के बीच बंधन शक्ति 0.09 एमपीए से कम नहीं है। L₀/200 के विक्षेपण पर लचीली भार क्षमता कम से कम 0.5 kN/m² है। निरंतर उत्पादन प्रक्रिया एक सुरक्षित बंधन सुनिश्चित करने में मदद करती है, जो दीर्घकालिक उपयोग के दौरान प्रदूषण या फफोले के जोखिम को कम करती है।
कठोर पॉलीयुरेथेन फोम की बंद-कोशिका सामग्री 95% से अधिक है और स्व-त्वचा वाले क्षेत्रों में 100% तक पहुंच सकती है। इसके परिणामस्वरूप बहुत कम जल अवशोषण होता है और वर्षा जल और संघनन को पैनल में प्रवेश करने से रोकने में मदद मिलती है। सामग्री ±30°C के तापमान में उतार-चढ़ाव के तहत 1% से कम भिन्नता के साथ आयामी स्थिरता दिखाती है, जिससे थर्मल विस्तार या संकुचन के कारण टूटने का खतरा कम हो जाता है। यह -170°C से +100°C तक ऑपरेटिंग तापमान वाले वातावरण के लिए उपयुक्त है।
2025 में, शांक्सी शिन्हुई खाद्य परियोजना कोल्ड स्टोरेज सुविधा में कम-थर्मल-चालकता वाले पॉलीयुरेथेन सैंडविच पैनल का उपयोग करने वाली चीन की पहली परियोजना बन गई। यह परियोजना बीएएसएफ और मास्टर कोल्ड चेन के बीच एक सहयोग थी। इसमें 50 से अधिक व्यक्तिगत स्थान शामिल हैं, जैसे 22.7-मीटर पूरी तरह से स्वचालित हाई-बे गोदाम, ब्लास्ट-फ्रीजिंग और मानक फ्रीजिंग कक्ष, और प्रसंस्करण कार्यशालाएं। लगभग 30,000 वर्ग मीटर पैनलों का उपयोग किया गया था, जिसमें सिंगल-साइडेड स्टेनलेस स्टील, डबल-साइडेड स्टेनलेस स्टील और डबल-साइडेड कलर-कोटेड स्टील सहित फेसिंग विकल्प शामिल थे। यह परियोजना अल्ट्रा-कम तापमान वाले कोल्ड चेन वातावरण में पॉलीयूरेथेन सैंडविच पैनलों के थर्मल इन्सुलेशन और अग्नि सुरक्षा प्रदर्शन का व्यावहारिक सत्यापन प्रदान करती है।
पीयू (पॉलीयुरेथेन) और पीआईआर (पॉलीसोसायन्यूरेट) दोनों कठोर फोम कोर हैं। पीआईआर में एक संशोधित रासायनिक संरचना है जो मानक पीयू की तुलना में बेहतर अग्नि प्रदर्शन और उच्च तापमान प्रतिरोध प्रदान करती है। सख्त अग्नि सुरक्षा आवश्यकताओं वाले अनुप्रयोगों के लिए, पीआईआर कोर की अक्सर सिफारिश की जाती है।
बी1 अग्नि रेटिंग वाले पॉलीयुरेथेन सैंडविच पैनल का उपयोग कई प्रकार की इमारतों में किया जा सकता है, लेकिन पहले स्थानीय भवन कोड और अग्नि नियमों की जांच की जानी चाहिए। ऊँची इमारतों या विशिष्ट अग्नि सुरक्षा आवश्यकताओं वाले क्षेत्रों के लिए, एक परियोजना-विशिष्ट मूल्यांकन आवश्यक है।
पैनल की मोटाई आवश्यक आंतरिक तापमान, परिवेश की स्थिति और ऊर्जा दक्षता लक्ष्यों पर निर्भर करती है। विशिष्ट परियोजना के लिए थर्मल गणना की जानी चाहिए। कोल्ड स्टोरेज के लिए सामान्य मोटाई 100 मिमी से 200 मिमी तक होती है।
सतह की क्षति, संयुक्त सीलेंट विफलता, या फास्टनर जंग की जांच के लिए नियमित दृश्य निरीक्षण की सिफारिश की जाती है। संक्षारण को रोकने के लिए लेपित स्टील फेसिंग पर मामूली खरोंचों को संगत पेंट से छूना चाहिए। जल जमाव से बचने के लिए जल निकासी के रास्ते साफ रखें।
प्रत्येक बैच के लिए आने वाले कच्चे माल का निरीक्षण किया जाता है, जिसमें धातु की मोटाई, कोटिंग प्रकार और पॉलीयुरेथेन कच्चे माल की गुणवत्ता शामिल होती है। उत्पादन के दौरान, कोर घनत्व, पैनल की मोटाई और बंधन शक्ति की निगरानी की जाती है। शिपमेंट से पहले तैयार पैनलों की आयामी सटीकता, सतह की गुणवत्ता और पैकेजिंग की जांच की जाती है। जीबी/टी 23932-2009 के अनुसार फ़ैक्टरी निरीक्षण रिपोर्ट उपलब्ध हैं, और परियोजना अनुरोध पर तृतीय-पक्ष प्रकार की परीक्षण रिपोर्ट प्रदान की जा सकती हैं।
कुछ पॉलीयुरेथेन सैंडविच पैनल बायोमास-संतुलित कच्चे माल के साथ उपलब्ध हैं। उदाहरण के लिए, बीएएसएफ और मास्टर ने बायोमास बैलेंस (बीएमबी) पॉलीयुरेथेन सैंडविच पैनल पर सहयोग किया है जिसे आईएससीसी प्लस प्रमाणन प्राप्त हुआ है। यह दृष्टिकोण समान उत्पाद प्रदर्शन को बनाए रखते हुए पैनल उत्पादन प्रक्रिया के कार्बन पदचिह्न को कम करने में मदद करता है। पैनलों को उनके सेवा जीवन के अंत में अलग करने और रीसाइक्लिंग के लिए भी डिज़ाइन किया जा सकता है, जो फेसिंग और कोर सामग्री संयोजन पर निर्भर करता है।
