रॉक वूल कम्पोजिट पैनल पूर्वनिर्मित मिश्रित बोर्ड होते हैं जो रॉक वूल बोर्ड सब्सट्रेट पर प्रबलित फेसिंग सामग्री या सतह परतों को जोड़कर बनाए जाते हैं। सब्सट्रेट स्वयं बेसाल्ट, गैब्रो और डोलोमाइट जैसे कच्चे माल से बना एक अकार्बनिक फाइबर उत्पाद है, जिसे उच्च तापमान पिघलने (1450 डिग्री सेल्सियस से ऊपर) और फाइबराइजेशन के माध्यम से बाइंडर्स और जल-विकर्षक एजेंटों के साथ संसाधित किया जाता है।
मानक जेजीजे/टी 350-2015 (थर्मल इंसुलेशन और अग्नि प्रतिरोधी समग्र पैनलों के अनुप्रयोग के लिए तकनीकी विशिष्टता) के अनुसार, मिश्रित पैनलों को अकार्बनिक और कार्बनिक प्रकारों में वर्गीकृत किया गया है, जिसमें रॉक ऊन पैनल अकार्बनिक श्रेणी में आते हैं। इन्हें प्रति इकाई क्षेत्र के द्रव्यमान के आधार पर प्रकार I (<20 किग्रा/वर्ग मीटर) और प्रकार II (20-30 किग्रा/वर्ग मीटर) में वर्गीकृत किया गया है।
मुख्य सामग्री में बोर्ड की सतह पर लंबवत फाइबर ओरिएंटेशन के साथ रॉक वूल स्ट्रिप्स होते हैं। सतह को या तो फाइबरग्लास जाल-पॉलिमर मोर्टार परत या पॉलीयूरेथेन-सीमेंट-आधारित इंटरफ़ेस झिल्ली के साथ मजबूत किया जाता है। मुख्य प्रदर्शन संकेतक नीचे दी गई तालिका में सूचीबद्ध हैं।
| वस्तु | फाइबरग्लास मेष-पॉलिमर मोर्टार प्रकार | पॉलीयुरेथेन-सीमेंट-आधारित झिल्ली प्रकार | परिक्षण विधि |
|---|---|---|---|
| घनत्व | ≥140 किग्रा/वर्ग मीटर | ≥100 किग्रा/वर्ग मीटर | जीबी/टी 5480 |
| अम्लता गुणांक | ≥1.8 | ≥1.8 | जीबी/टी 5480 |
| आयामी स्थिरता | ≤1.0% | ≤0.2% | जीबी/टी 8811 |
| सतह पर लंबवत तन्य शक्ति | ≥0.10 एमपीए | ≥0.10 एमपीए | जीबी/टी 30804 |
| ऊष्मीय चालकता | ≤0.046 डब्ल्यू/(एम·के) | ≤0.042 डब्ल्यू/(एम·के) | जीबी/टी 10295/10294 |
| दहन प्रदर्शन | एक कक्षा | एक कक्षा | जीबी 8624 |
अनुशंसित उत्पाद आयाम 1200 मिमी से अधिक की लंबाई और 600 मिमी से अधिक की चौड़ाई नहीं है। स्वीकार्य मोटाई विचलन +2 मिमी / -0 मिमी है। मुख्य सामग्री की सतह पर पॉलिमर कोटिंग एक समान होनी चाहिए, जिसमें कोई बिना लेपित क्षेत्र नहीं होना चाहिए।
यह उत्पाद एक गैल्वेनाइज्ड स्टील या रंग-लेपित स्टील फेसिंग (0.4-0.8 मिमी मोटी) और एक रॉक वूल कोर से बना है, जो एक उच्च शक्ति चिपकने वाले का उपयोग करके एक साथ जुड़ा हुआ है। मानक रॉक वूल बोर्ड की तुलना में, यह बेहतर समग्र कठोरता और लचीली भार-वहन क्षमता प्रदान करता है। मेटल फेसिंग मौसम प्रतिरोध और प्रभाव प्रतिरोध को भी बढ़ाती है।
इस उत्पाद में एक हल्का फाइबरग्लास फेसिंग है जो रॉक वूल बोर्ड की सतह से बंधा हुआ है। अपारदर्शी पर्दा दीवार प्रणालियों में इन्सुलेशन के लिए डिज़ाइन किया गया, इसे एंकर और संयुक्त सीलिंग टेप का उपयोग करके आधार दीवार पर सुरक्षित किया गया है। यह उच्च निर्माण दक्षता, अपेक्षाकृत कम सामग्री लागत और स्थापना में आसानी जैसे लाभ प्रदान करता है।
बीबीएमजी स्टार-ब्रांड® हल्के फाइबरग्लास-फेस वाले रॉक वूल कम्पोजिट बोर्ड का उपयोग तियानजिन हवाई अड्डे के आर्थिक क्षेत्र में "तियानबाओ जिउरू पिंझू" विकास की बाहरी पर्दा दीवार परियोजना में किया गया था। 70,000 वर्ग मीटर से अधिक के क्षेत्र को कवर करते हुए, उत्पाद ने आग प्रतिरोध, थर्मल इन्सुलेशन, गर्मी ढाल और ध्वनि अवशोषण के लिए परियोजना की आवश्यकताओं को पूरा किया। उसी प्रकार के मिश्रित रॉक वूल बोर्ड का उपयोग टियांजिन शहर में एक वाणिज्यिक भवन नवीकरण परियोजना में मुखौटा पर्दा दीवार इन्सुलेशन प्रणाली के लिए भी किया गया था। निर्माण प्रक्रियाओं, लागतों और अनुसूचियों के तुलनात्मक विश्लेषण से निर्माण गुणवत्ता और परियोजना लाभ दोनों में सुधार का संकेत मिला।
रॉक वूल कम्पोजिट बोर्डों का उपयोग करने वाली पतली-प्लास्टर बाहरी दीवार इन्सुलेशन प्रणाली को अंकिंग डेचेन चेनयुनफू और ज़ुझाउ ग्रीनलैंड हाई-स्पीड रेल न्यू सिटी जैसी परियोजनाओं में लागू किया गया है। इस प्रणाली में रॉक वूल कम्पोजिट बोर्ड, चिपकने वाले पदार्थ, बेस-कोट मोर्टार, एंकर और क्षार-प्रतिरोधी फाइबरग्लास जाल शामिल हैं। इसकी विशेषताओं में गैर-दहनशीलता, आग के संपर्क में आने पर जहरीली गैस उत्सर्जन की अनुपस्थिति, कम तापीय चालकता और मौसम प्रतिरोध के साथ-साथ ध्वनि इन्सुलेशन और अवशोषण क्षमताएं शामिल हैं।
हार्बिन इंस्टीट्यूट ऑफ टेक्नोलॉजी (सूज़ौ) रिसर्च इंस्टीट्यूट द्वारा विकसित रॉक वूल कंपोजिट बोर्ड के लिए एक पूरी तरह से स्वचालित डिजिटल उत्पादन लाइन, 3डी सुदृढीकरण और एनकैप्सुलेशन तकनीक का उपयोग करती है। यह दृष्टिकोण उद्योग की चुनौतियों का समाधान करता है जैसे काटने के बाद फाइबर का खुलना, इंटरफ़ेस बॉन्डिंग मुद्दे और परतों के बीच सामग्री अनुकूलता। यह ऊर्ध्वाधर तन्यता ताकत (100 केपीए से अधिक) और कोटिंग मोटाई (1-1.5 मिमी के भीतर बनाए रखा) के सटीक नियंत्रण को सक्षम बनाता है।
नीचे सूचीबद्ध सभी पैरामीटर प्रासंगिक राष्ट्रीय या उद्योग मानकों पर आधारित हैं। विशिष्ट परियोजना आवश्यकताओं को पूरा करने के लिए अनुकूलन उपलब्ध है।
| प्रदर्शन संकेतक | पैरामीटर/विनिर्देश | मानक/आधार |
|---|---|---|
| कार्यकारी मानक | जीबी/टी 25975-2010; जेजीजे/टी 350-2015 | बाहरी थर्मल इन्सुलेशन के लिए रॉक ऊन उत्पाद; थर्मल इन्सुलेशन और आग प्रतिरोधी मिश्रित पैनलों के लिए तकनीकी विनिर्देश |
| मूल सामग्री | रॉक ऊन (बेसाल्ट फाइबर) | अम्लता गुणांक ≥ 1.8 |
| घनत्व | 100-150 किग्रा/वर्ग मीटर (प्रबलित ऊर्ध्वाधर-फाइबर प्रकार ≥ 140 किग्रा/वर्ग मीटर) | |
| ऊष्मीय चालकता | ≤ 0.042–0.046 डब्ल्यू/(एम·के) | उत्पाद प्रकार पर निर्भर करता है |
| तन्यता ताकत (सतह पर लंबवत) | ≥ 0.10 एमपीए | बाहरी दीवार पर पतली पलस्तर प्रणाली की आवश्यकता |
| आयामी स्थिरता | ≤ 0.2%-1.0% | उत्पाद प्रकार पर निर्भर करता है |
| प्रति इकाई क्षेत्रफल द्रव्यमान | टाइप I <20 किग्रा/वर्ग मीटर; टाइप II 20-30 किग्रा/वर्ग मीटर | |
| दहन प्रदर्शन | कक्षा ए (गैर-दहनशील) | जीबी 8624 |
| तापमान प्रतिरोध | ≥ 800°C | |
| हाइड्रोफोबिसिटी | ≥ 98% |
1. क्लास ए अग्नि प्रतिरोध।जीबी 8624 के अनुसार पैनलों को क्लास ए गैर-दहनशील दर्जा दिया गया है। आग के संपर्क में आने पर वे जहरीले धुएं का उत्सर्जन नहीं करते हैं, जो ऊंची इमारतों और सार्वजनिक भवनों के लिए अनिवार्य अग्नि सुरक्षा आवश्यकताओं को पूरा करने में मदद करता है।
2. फ़ैक्टरी पूर्वनिर्माण और स्थापना क्षमता।पैनल नियंत्रित फ़ैक्टरी वातावरण में पूर्वनिर्मित होते हैं, जिससे ऑन-साइट गीले ट्रेडों की आवश्यकता कम हो जाती है। पारंपरिक मल्टी-लेयर इन्सुलेशन सिस्टम की तुलना में इंस्टॉलेशन का समय कम हो सकता है। पैनल की लंबाई को अनुकूलित किया जा सकता है, और फ़ैक्टरी बॉन्डिंग प्रक्रिया लगातार गुणवत्ता में योगदान करती है।
3. उन्नत यांत्रिक प्रदर्शन।मिश्रित संरचना बिना चेहरे वाले रॉक वूल बोर्ड की तुलना में प्रभाव प्रतिरोध और कतरनी प्रतिरोध में सुधार करती है। प्रबलित ऊर्ध्वाधर-फाइबर प्रकार कम से कम 0.10 एमपीए की सतह पर लंबवत तन्य शक्ति प्राप्त करते हैं।
4. थर्मल इन्सुलेशन प्रदर्शन।0.042-0.046 डब्लू/(एम·के) की सीमा में थर्मल चालकता के साथ, पैनल स्थिर थर्मल इन्सुलेशन प्रदान करते हैं और ठीक से स्थापित होने पर ऊर्जा दक्षता के निर्माण में योगदान करते हैं।
5. ध्वनिक प्रदर्शन.रॉक ऊन की छिद्रपूर्ण फाइबर संरचना ध्वनि अवशोषण प्रदान करती है, जिससे बाहरी और इनडोर शोर के संचरण को कम करने में मदद मिलती है।
बाहरी दीवार थिन-कोट रेंडरिंग सिस्टम के लिए:कम से कम 0.10 एमपीए की लंबवत-से-सतह तन्यता ताकत वाले प्रबलित ऊर्ध्वाधर-फाइबर रॉक ऊन मिश्रित बोर्ड का उपयोग करें। सुनिश्चित करें कि चयनित बोर्ड प्रकार निर्दिष्ट चिपकने वाले और बेस-कोट मोर्टार के साथ संगत है।
अपारदर्शी पर्दा दीवार इन्सुलेशन के लिए:हल्के फाइबरग्लास-फेस वाले बोर्ड का उपयोग किया जा सकता है। सत्यापित करें कि एंकरिंग सिस्टम और संयुक्त सीलिंग विवरण परियोजना के पवन भार और आंदोलन आवश्यकताओं के अनुसार डिज़ाइन किए गए हैं।

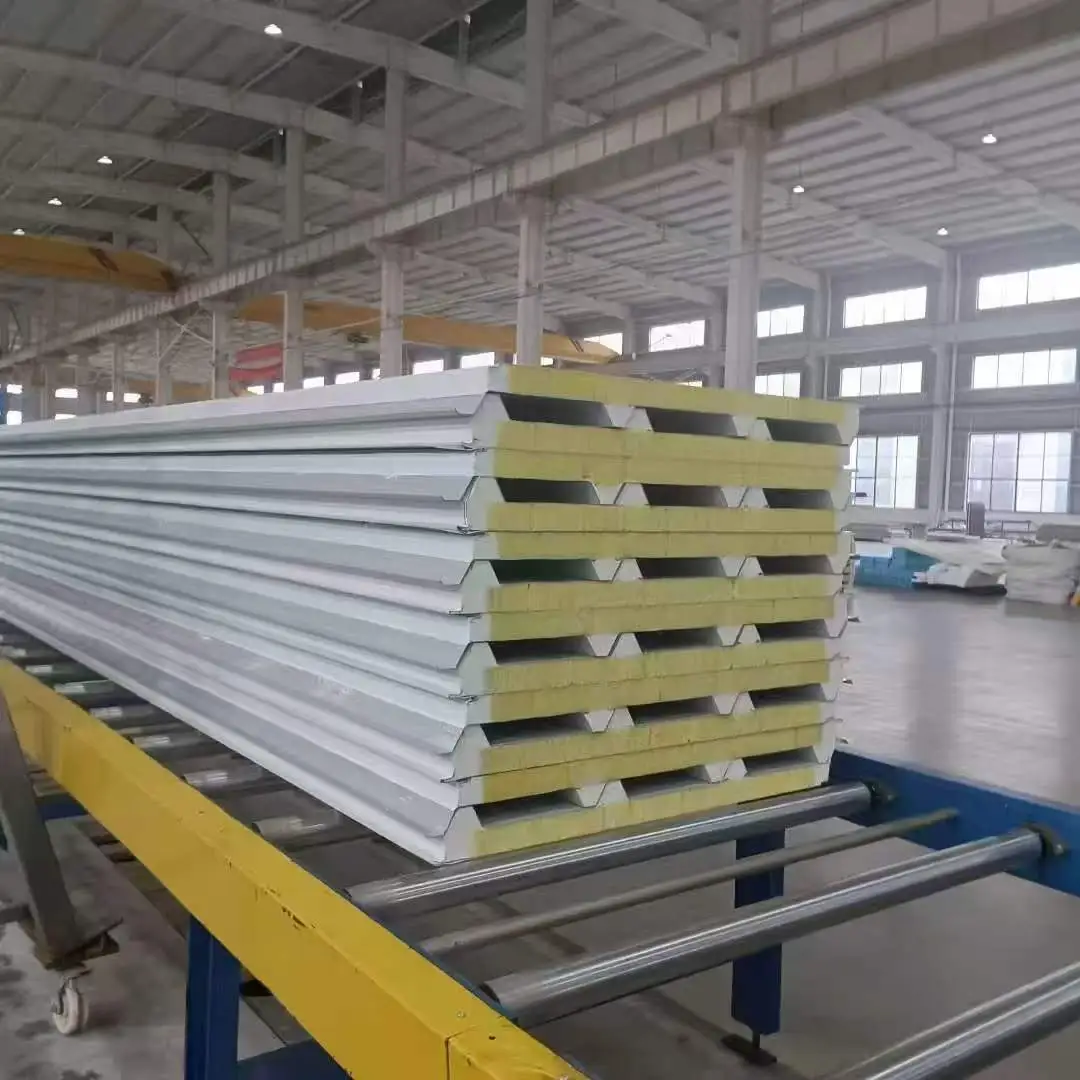

छत या औद्योगिक अनुप्रयोगों के लिए:मेटल-फेस्ड रॉक वूल कम्पोजिट बोर्ड अतिरिक्त कठोरता और मौसम प्रतिरोध प्रदान करते हैं। पुष्टि करें कि मेटल फेसिंग और चिपकने वाला अपेक्षित सेवा तापमान और एक्सपोज़र स्थितियों के लिए उपयुक्त हैं।
सख्त अग्नि सुरक्षा आवश्यकताओं वाली परियोजनाओं के लिए:यहां सूचीबद्ध सभी रॉक वूल मिश्रित पैनल क्लास ए गैर-दहनशील हैं। हालाँकि, दीवार असेंबली का समग्र अग्नि प्रदर्शन स्थापना विवरण, फास्टनरों और संयुक्त उपचार पर भी निर्भर करता है।
1.भवन के अग्रभागों के लिए थिन-कोट रेंडरिंग के साथ बाहरी थर्मल इंसुलेशन कम्पोजिट सिस्टम (एटिक्स)।
2.अपारदर्शी पर्दे की दीवारों के लिए इन्सुलेशन परतें, जैसे पत्थर या धातु की पर्दे की दीवारें।
3.औद्योगिक संयंत्रों और सार्वजनिक भवनों की छतों और दीवारों के लिए थर्मल इन्सुलेशन लिफाफे।
4.ऊर्जा-दक्षता परियोजनाओं के निर्माण के लिए अग्नि सुरक्षा और निर्माण दक्षता के संयोजन की आवश्यकता होती है।
मानक रॉक वूल बोर्ड आमतौर पर फ़ैक्टरी-लागू फेसिंग परत के बिना आपूर्ति किए जाते हैं, और उन्हें साइट पर अतिरिक्त सुदृढीकरण की आवश्यकता हो सकती है। रॉक वूल मिश्रित पैनल एक फेसिंग सामग्री (जैसे पॉलिमर मोर्टार, फाइबरग्लास जाल, या धातु शीट) के साथ पूर्वनिर्मित होते हैं जो पहले से ही रॉक वूल कोर से बंधे होते हैं। यह हैंडलिंग, आयामी स्थिरता और यांत्रिक शक्ति में सुधार करता है, और स्थापना को सरल बना सकता है।
पतले-कोट रेंडरिंग सिस्टम के लिए, आम तौर पर एक प्रबलित वर्टिकल-फाइबर रॉक वूल कम्पोजिट बोर्ड की सिफारिश की जाती है। इसकी लंबवत-से-सतह तन्यता ताकत कम से कम 0.10 एमपीए और घनत्व कम से कम 140 किलोग्राम/वर्ग मीटर होना चाहिए। हमेशा निर्दिष्ट चिपकने वाले और बेस-कोट मोर्टार के साथ संगतता की पुष्टि करें।
हां, रॉक वूल कोर एक अकार्बनिक सामग्री है और पैनल को जीबी 8624 के अनुसार क्लास ए गैर-दहनशील दर्जा दिया गया है। हालांकि, पूरी दीवार असेंबली का अग्नि प्रदर्शन सामना करने वाली सामग्री, चिपकने वाला, फास्टनरों और स्थापना विवरण पर भी निर्भर करता है।
हां, पैनल आयामों को अक्सर परियोजना आवश्यकताओं के अनुरूप अनुकूलित किया जा सकता है। प्रबलित ऊर्ध्वाधर-फाइबर बोर्डों के लिए मानक सिफारिशें अधिकतम लंबाई 1200 मिमी और अधिकतम चौड़ाई 600 मिमी हैं। धातु-फेस वाले और हल्के फाइबरग्लास-फेस वाले बोर्डों में अलग-अलग आकार की क्षमताएं हो सकती हैं। कृपया अपने विशिष्ट आयामों के साथ हमारी तकनीकी टीम से संपर्क करें।
मुख्य मानकों में बाहरी थर्मल इन्सुलेशन में उपयोग किए जाने वाले रॉक ऊन उत्पादों के लिए जीबी/टी 25975-2010, और थर्मल इन्सुलेशन और आग प्रतिरोधी समग्र पैनलों के अनुप्रयोग के लिए जेजीजे/टी 350-2015 शामिल हैं। संदर्भित परीक्षण विधियों में घनत्व और अम्लता गुणांक के लिए जीबी/टी 5480, आयामी स्थिरता के लिए जीबी/टी 8811, तन्य शक्ति के लिए जीबी/टी 30804 और दहन प्रदर्शन के लिए जीबी 8624 शामिल हैं।
पैनलों को सीधी धूप और नमी से दूर सूखे, ढके हुए क्षेत्र में सपाट रखा जाना चाहिए। विरूपण को रोकने के लिए बहुत अधिक स्टैकिंग से बचें। हैंडलिंग के दौरान, उचित उठाने वाले उपकरण का उपयोग करें और पैनलों को खींचने या गिराने से बचें। कटिंग, एंकरिंग और जोड़ों के उपचार के लिए निर्माता के इंस्टॉलेशन दिशानिर्देशों का पालन करें।
टियांजिन सेनबो बिल्डिंग मैटेरियल्स टेक्नोलॉजी कं, लिमिटेड रॉक वूल कम्पोजिट पैनल, लौबर्ड छिद्रित पैनल, विंडब्रेक और धूल-दमन प्रणाली और अन्य धातु लिफाफा उत्पादों का निर्माता है। हमारा उत्पादन आधार जिंगहाई आर्थिक विकास क्षेत्र, तियानजिन, चीन में स्थित है, जो स्वचालित उत्पादन लाइनों और चार-चरण गुणवत्ता निरीक्षण प्रक्रिया से सुसज्जित है। हमारे कारखाने, प्रमाणपत्रों, परीक्षण क्षमताओं और परियोजना संदर्भों के बारे में अधिक जानकारी के लिए, कृपया हमारी वेबसाइट पर जाएँहमारे बारे मेंपेज याहमारी इंजीनियरिंग टीम से संपर्क करें.
