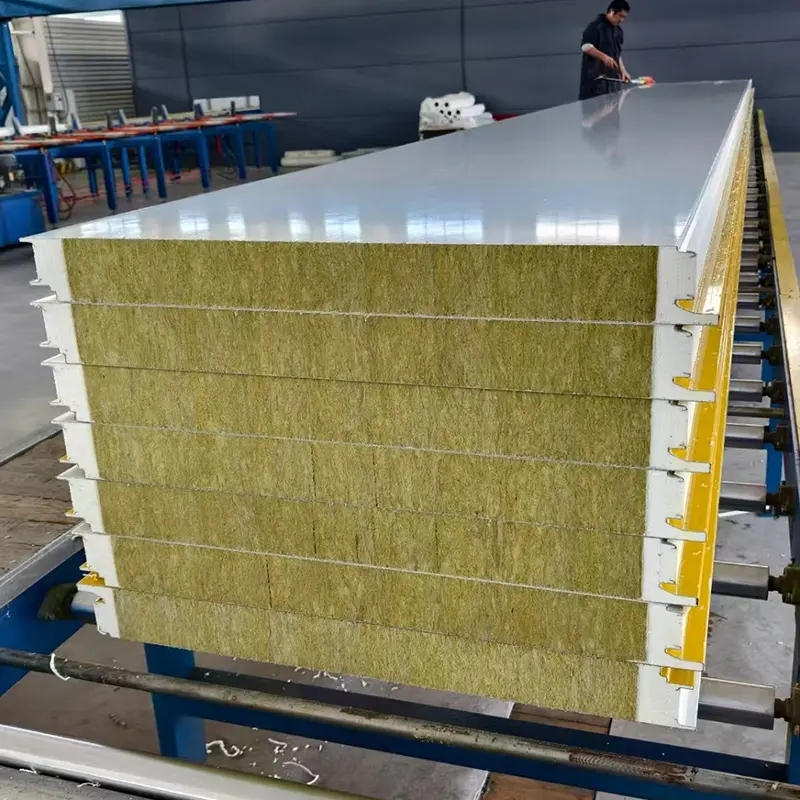

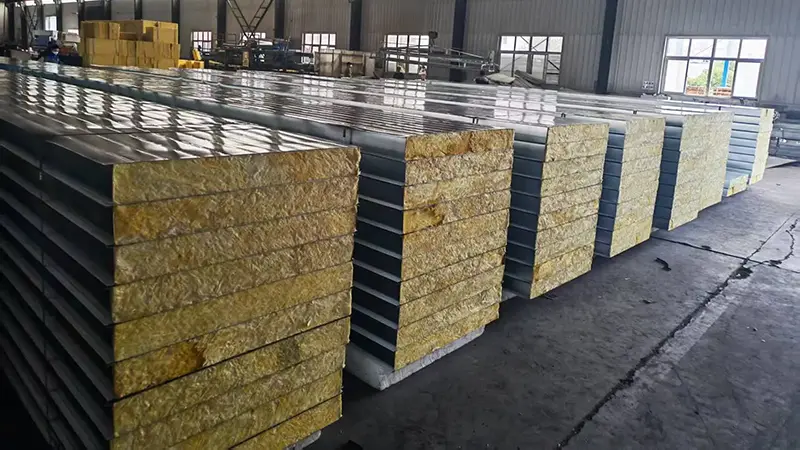

रूफ रॉक वूल सैंडविच पैनल, जिसे मेटल-फेस्ड कंपोजिट पैनल भी कहा जाता है, इसमें हल्के कोर सामग्री से जुड़ी दो पतली धातु फेसिंग शीट होती हैं। फेसिंग शीट आम तौर पर 0.4 मिमी से 0.8 मिमी मोटी होती हैं और गैल्वनाइज्ड स्टील, रंग-लेपित स्टील, अल-जेडएन लेपित स्टील, या एल्यूमीनियम मिश्र धातु हो सकती हैं। मुख्य सामग्री का चयन अग्नि सुरक्षा, थर्मल इन्सुलेशन और बजट आवश्यकताओं के आधार पर किया जाता है। सामान्य कोर विकल्प रॉक वूल, कठोर पॉलीयुरेथेन (पीयू), और पॉलीस्टाइनिन (ईपीएस) हैं। चेहरे और कोर को चिपकने से जोड़ा जाता है, जिससे एक तनावग्रस्त त्वचा संरचना बनती है। मेटल फेसिंग में तन्यता और संपीड़न बल होते हैं, जबकि कोर कतरनी तनाव को स्थानांतरित करता है और फेसिंग को अलग रखता है, जिसके परिणामस्वरूप पैनल वजन के सापेक्ष उच्च लचीली कठोरता होती है।
रूफ रॉक वूल सैंडविच पैनल आमतौर पर 50 मिमी से 200 मिमी मोटे होते हैं और प्रभावी चौड़ाई 900 मिमी से 1000 मिमी तक होती है। पीयू सैंडविच पैनल 1000 मिमी की प्रभावी चौड़ाई के साथ 30 मिमी से 100 मिमी तक मोटे होते हैं। ईपीएस सैंडविच पैनल 50 मिमी से 250 मिमी मोटे और 1150 मिमी या 1200 मिमी की प्रभावी चौड़ाई के साथ उपलब्ध हैं। पैनल की लंबाई आम तौर पर 12,000 मिमी तक होती है, और परियोजना आवश्यकताओं के अनुसार कस्टम लंबाई का उत्पादन किया जा सकता है।
| प्रदर्शन संकेतक | पॉलीयुरेथेन (पीयू) कोर | रॉक वूल कोर | पॉलीस्टाइनिन (ईपीएस) कोर | मानक संदर्भ |
|---|---|---|---|---|
| कोर घनत्व | ≥30 किग्रा/वर्ग मीटर | ≥100 किग्रा/वर्ग मीटर | ≥18 किग्रा/वर्ग मीटर | जेसी/टी 868/869/689 |
| ऊष्मीय चालकता | ≤0.027 डब्ल्यू/(एम·के) | ≤0.045 डब्ल्यू/(एम·के) | ≤0.041 डब्ल्यू/(एम·के) | परिवेश के तापमान पर मापा गया |
| बंधन शक्ति | ≥0.09 एमपीए | >0.06 एमपीए | >0.1 एमपीए | फेसिंग और कोर के बीच |
| दहन प्रदर्शन | कक्षा बी1 | कक्षा ए (गैर-दहनशील) | कक्षा बी2 | जीबी 8624 |
| अग्नि प्रतिरोध रेटिंग | निर्दिष्ट नहीं है | मोटाई ≥80 मिमी के लिए ≥60 मिनट | निर्दिष्ट नहीं है | अग्नि परीक्षण द्वारा सत्यापित |
| लचीली भार क्षमता | ≥0.5 kN/m L₀/200 पर | ≥0.5 kN/m L₀/250 पर | ≥0.5 kN/m L₀/250 पर | विक्षेपण सीमा |
| सामान्य मोटाई | 30-100 मिमी | 50-200 मिमी | 50-250 मिमी | अनुकूलन |
| प्रभावी चौड़ाई | 1000 मिमी | 900-1000 मिमी | 1150-1200 मिमी | मानक चौड़ाई |
पैनल आई-बीम की तरह व्यवहार करता है। धातु के आवरण फ़्लैंज के रूप में कार्य करते हैं, जो तन्य और संपीड़ित तनाव को वहन करते हैं। कोर वेब के रूप में कार्य करता है, कतरनी बलों को स्थानांतरित करता है। कोर की मोटाई बढ़ने से महत्वपूर्ण भार जोड़े बिना लचीली कठोरता बढ़ जाती है क्योंकि कोर घनत्व कम होता है। निर्दिष्ट विक्षेपण सीमा के तहत सभी तीन कोर प्रकारों को 0.5 kN/m की न्यूनतम फ्लेक्सुरल भार क्षमता को पूरा करना आवश्यक है। रॉक वूल और ईपीएस पैनल का परीक्षण L₀/250 पर किया जाता है, जबकि PU पैनल का परीक्षण L₀/200 पर किया जाता है।
बॉन्ड की मजबूती की आवश्यकताएं कोर प्रकार के अनुसार अलग-अलग होती हैं। ईपीएस पैनल को 0.1 एमपीए से ऊपर, पीयू पैनल को कम से कम 0.09 एमपीए और रॉक वूल पैनल को 0.06 एमपीए से ऊपर की बॉन्ड ताकत की आवश्यकता होती है। छिलके के परीक्षण के दौरान, सतह पर बची हुई मुख्य सामग्री को समान रूप से वितरित किया जाना चाहिए और कम से कम 85% बंधे हुए क्षेत्र को कवर करना चाहिए। यह आवश्यकता यह पुष्टि करने में मदद करती है कि फेसिंग और कोर एक इकाई के रूप में काम करना जारी रखते हैं।
अग्नि व्यवहार मुख्य रूप से कोर द्वारा निर्धारित होता है। रॉक वूल कोर गैर-दहनशील होते हैं और 80 मिमी या अधिक मोटाई होने पर कम से कम 60 मिनट की अग्नि प्रतिरोध रेटिंग प्रदान करते हैं। पीयू कोर कक्षा बी1 ज्वाला-मंदक रेटिंग तक पहुंच सकते हैं। ईपीएस कोर को क्लास बी2 रेटिंग दी गई है और ये कम अग्नि सुरक्षा आवश्यकताओं वाले क्षेत्रों तक सीमित हैं। प्रोजेक्ट फायर कोड को मुख्य चयन का मार्गदर्शन करना चाहिए।
पीयू कोर 0.027 डब्लू/(एम·के) या उससे कम पर सबसे कम तापीय चालकता प्रदान करते हैं, इसके बाद ईपीएस 0.041 डब्लू/(एम·के) और रॉक वूल 0.045 डब्लू/(एम·के) पर होते हैं। चयन में इन्सुलेशन लक्ष्य, अग्नि रेटिंग और बजट को संतुलित करना चाहिए। दी गई इन्सुलेशन आवश्यकता के लिए, पीयू पैनल ईपीएस या रॉक वूल पैनल से पतले हो सकते हैं।
रॉक वूल कोर पैनल उन इमारतों के लिए उपयुक्त हैं जिनके लिए गैर-दहनशील आवरण सामग्री की आवश्यकता होती है, जैसे उच्च अग्नि जोखिम वाले औद्योगिक संयंत्र, सार्वजनिक भवन, सफाई कक्ष, और ऐसे क्षेत्र जहां अग्नि कोड कक्षा ए सामग्री को अनिवार्य करते हैं। वे अच्छा ध्वनि अवशोषण भी प्रदान करते हैं, जो शोर वाले वातावरण में उपयोगी है।
पीयू कोर पैनल उन परियोजनाओं के लिए उपयुक्त हैं जहां सीमित मोटाई के भीतर अधिकतम थर्मल इन्सुलेशन की आवश्यकता होती है, जैसे कोल्ड स्टोरेज, तापमान-नियंत्रित गोदाम और ऊर्जा-कुशल इमारतें। उनकी बी1 अग्नि रेटिंग उन्हें कई अनुप्रयोगों में स्वीकार्य बनाती है, लेकिन स्थानीय अग्नि नियमों की पुष्टि की जानी चाहिए।
ईपीएस कोर पैनल कम अग्नि सुरक्षा आवश्यकताओं वाली इमारतों, जैसे अस्थायी संरचनाओं, कृषि भवनों और कुछ गोदामों के लिए एक किफायती विकल्प हैं। वे कम लागत पर अच्छा इन्सुलेशन प्रदान करते हैं, लेकिन उनकी B2 रेटिंग कब्जे वाले या उच्च जोखिम वाले क्षेत्रों में उपयोग को प्रतिबंधित करती है।
रॉक ऊन तीनों में से एकमात्र गैर-दहनशील विकल्प है और उच्चतम अग्नि प्रतिरोध प्रदान करता है। पीयू बी1 हासिल कर सकता है, जबकि ईपीएस बी2 है। सख्त अग्नि कोड वाली इमारतों के लिए आमतौर पर रॉक वूल की आवश्यकता होती है।

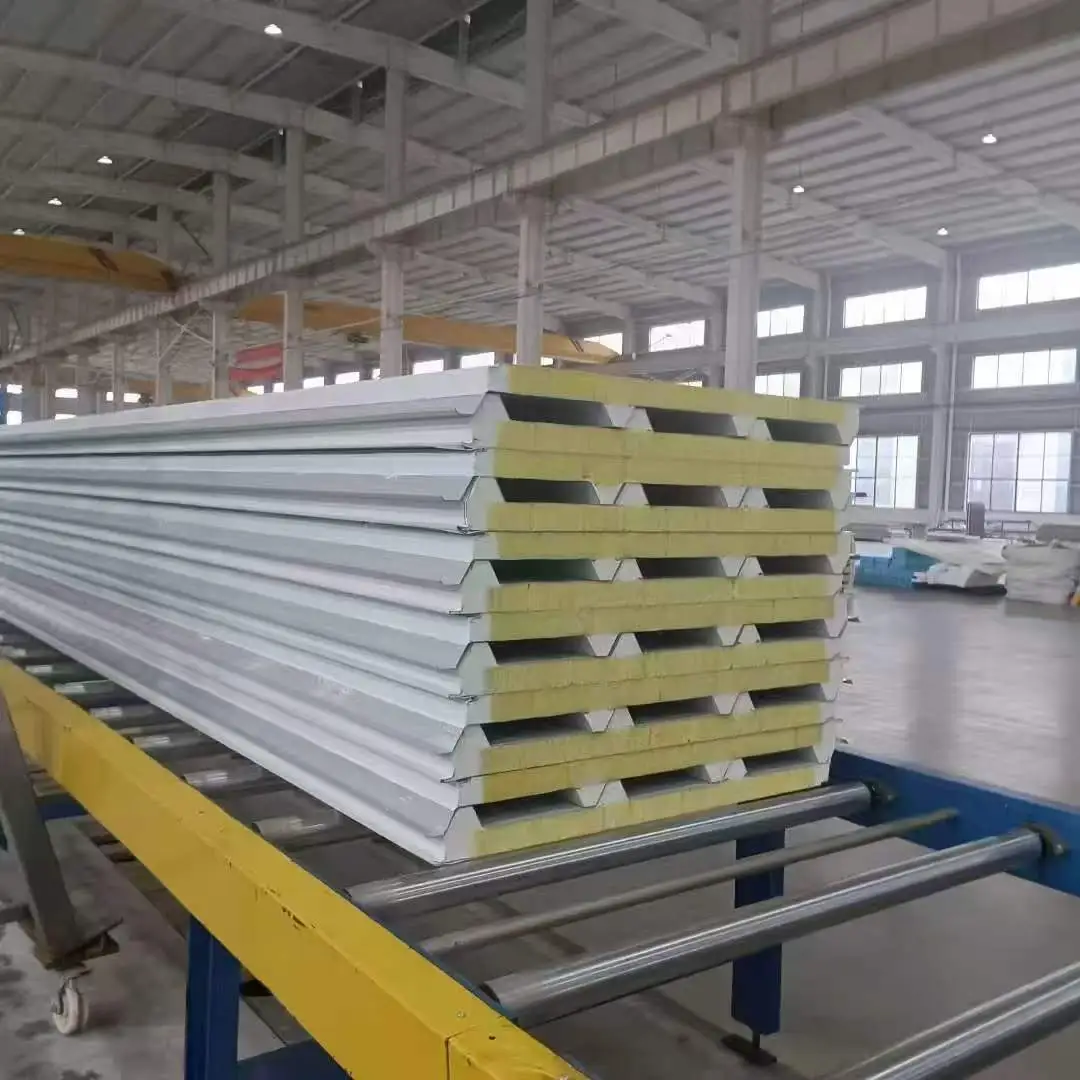

हां, सैंडविच पैनल का उपयोग दीवारों और छत दोनों के लिए किया जा सकता है, लेकिन छत के पैनलों को मजबूत प्रोफाइल, बेहतर जल निकासी डिजाइन और उच्च हवा उत्थान प्रतिरोध जैसी अतिरिक्त सुविधाओं की आवश्यकता हो सकती है। निर्माता से पुष्टि करें कि चयनित पैनल छत लोड आवश्यकताओं को पूरा करता है।
पीयू प्रति यूनिट मोटाई में बेहतर थर्मल इन्सुलेशन और उच्च बंधन शक्ति प्रदान करता है, लेकिन लागत अधिक होती है। ईपीएस हल्का और सस्ता है. यदि इन्सुलेशन लक्ष्यों को मोटे ईपीएस पैनल से पूरा किया जा सकता है, तो यह अधिक किफायती विकल्प हो सकता है। थर्मल गणना को निर्णय का मार्गदर्शन करना चाहिए।
प्रासंगिक मानकों में मेटल-फेस्ड पॉलीयुरेथेन सैंडविच पैनल के लिए जेसी/टी 868, मेटल-फेसेड रॉक वूल सैंडविच पैनल के लिए जेसी/टी 869, और मेटल-फेसेड पॉलीस्टाइनिन सैंडविच पैनल के लिए जेसी/टी 689 शामिल हैं। परियोजना विनिर्देशों और स्वीकृति मानदंडों को इन दस्तावेजों का संदर्भ लेना चाहिए।
