पॉलीस्टाइरीन सैंडविच पैनल

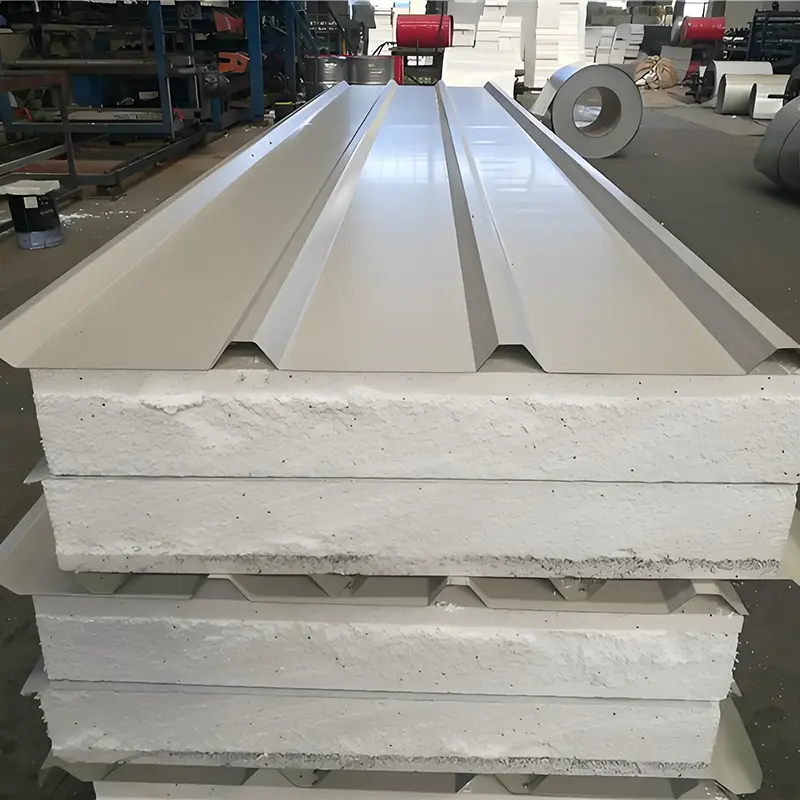

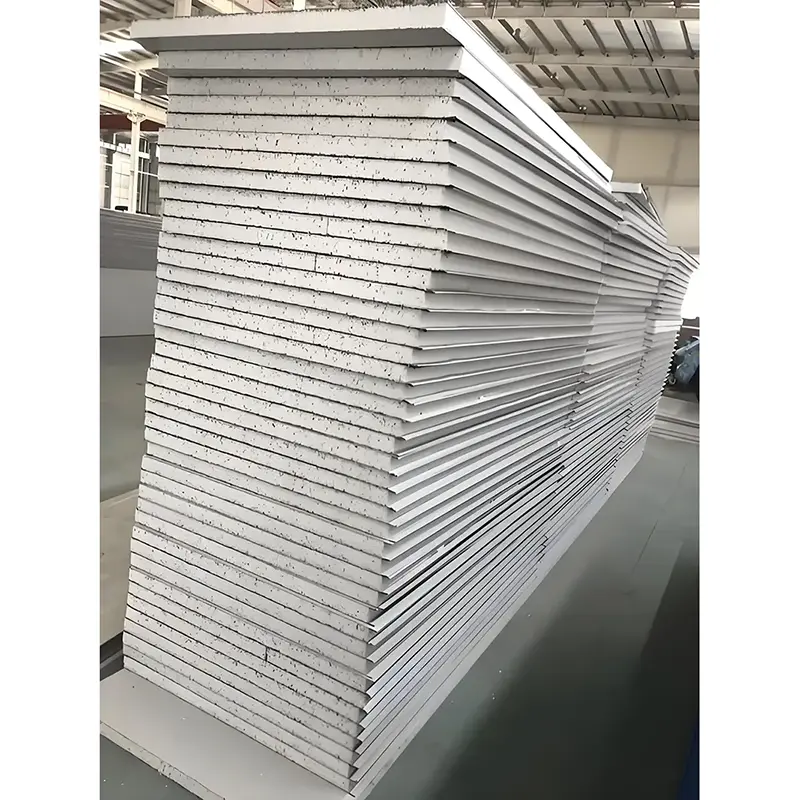

पॉलीस्टाइनिन सैंडविच पैनल, जिसे ईपीएस रंग-स्टील मिश्रित पैनल भी कहा जाता है, में दो रंग-लेपित स्टील फेसिंग के बीच बंधा हुआ एक लौ-मंदक पॉलीस्टाइन फोम कोर होता है। स्टील फेसिंग आमतौर पर 0.4 मिमी से 0.8 मिमी मोटाई की होती है। कोर एक ढाला हुआ विस्तारित पॉलीस्टाइन बोर्ड है। दो-घटक पॉलीयुरेथेन चिपकने वाला आमतौर पर फेसिंग और कोर को एक घटक में जोड़ने के लिए उपयोग किया जाता है। टियांजिन सेनबो इन पैनलों का निर्माण समर्पित निरंतर लेमिनेशन लाइनों पर करता है, जिसमें लगातार उत्पाद की गुणवत्ता बनाए रखने के लिए फेसिंग सामग्री चयन, चिपकने वाला अनुप्रयोग और कोर घनत्व पर इन-हाउस नियंत्रण होता है।

पैनल स्ट्रेस्ड-स्किन सिद्धांत पर काम करता है। झुकने के तहत, धातु की सतहें तन्यता और संपीड़न बलों का विरोध करती हैं, जबकि कोर कतरनी तनाव को स्थानांतरित करता है और सतहों को अलग रखता है। यह डिज़ाइन अकेले पैनल के वजन से अपेक्षा से अधिक लचीली कठोरता प्रदान करता है। सेनबो की उत्पादन निगरानी नियमित अंतराल पर कोर घनत्व और बंधन शक्ति को कवर करती है, जो यह सुनिश्चित करने में मदद करती है कि तनावग्रस्त त्वचा का व्यवहार पैनल के सेवा जीवन के दौरान विश्वसनीय बना रहता है।

मानक मोटाई विकल्पों में 50 मिमी, 75 मिमी, 100 मिमी, 150 मिमी, 200 मिमी और 250 मिमी शामिल हैं। प्रभावी चौड़ाई 1150 मिमी या 1200 मिमी हैं। पैनलों का उत्पादन 12,000 मिमी तक की लंबाई में किया जा सकता है, और परिवहन और परियोजना आवश्यकताओं के आधार पर कस्टम आकार उपलब्ध हैं।

तकनीकी निर्देश

प्रदर्शन डेटा और सत्यापन

1. बॉन्ड स्ट्रेंथ और पील परफॉर्मेंस

पॉलीस्टाइरीन सैंडविच पैनल के लिए न्यूनतम बॉन्ड ताकत 0.1 एमपीए निर्दिष्ट है। तुलनात्मक रूप से, पॉलीयूरेथेन पैनलों को कम से कम 0.09 एमपीए की आवश्यकता होती है, और रॉक ऊन पैनलों को कम से कम 0.06 एमपीए की आवश्यकता होती है। छीलने के परीक्षणों में, प्रत्येक सतह पर बची हुई मुख्य सामग्री को समान रूप से फैलाया जाना चाहिए और बंधे हुए क्षेत्र के कम से कम 85% को कवर करना चाहिए। यह आवश्यकता यह सुनिश्चित करने में मदद करती है कि सेवा के दौरान फेसिंग और कोर एक साथ कार्य करते रहें।

2. थर्मल इन्सुलेशन प्रदर्शन

ईपीएस कोर की तापीय चालकता 0.041 W/(m·K) से अधिक नहीं है। इसकी बंद-सेल सामग्री 100% के करीब है, जिसका अर्थ है कि सामग्री में बड़ी संख्या में स्वतंत्र वायु जेबें हैं जो संवहनी गर्मी हस्तांतरण को कम करती हैं। 50 मिमी पैनल लगभग 0.68 W/(m²·K) का कुल ताप हस्तांतरण गुणांक दिखाता है और इसका वजन लगभग 10 किलोग्राम प्रति वर्ग मीटर होता है।

3. यांत्रिक गुण

जब विक्षेपण L₀/250 तक पहुँच जाता है, तो लचीली भार क्षमता कम से कम 0.5 kN/m होती है, जहाँ L₀ समर्थनों के बीच की दूरी है। यह स्तर मानक भवन परिक्षेत्र अनुप्रयोगों के लिए पर्याप्त है। 18 किग्रा/वर्ग मीटर या उससे अधिक का कोर घनत्व पैनल की समग्र कठोरता में योगदान देता है।

4. अग्नि प्रदर्शन और अनुप्रयोग सीमाएँ

जीबी/टी 10801.1 के लिए पॉलीस्टाइनिन कोर का ऑक्सीजन इंडेक्स 30% से ऊपर होना और बी2 दहनशील वर्गीकरण को पूरा करना आवश्यक है। पॉलीस्टाइरीन सैंडविच पैनल उन हिस्सों के निर्माण के लिए नहीं हैं जिनके लिए औपचारिक अग्नि-प्रतिरोध रेटिंग की आवश्यकता होती है। उन्हें कम अग्नि सुरक्षा मांगों वाले क्षेत्रों तक ही सीमित रखा जाना चाहिए। जब रेटेड असेंबली की आवश्यकता होती है, तो रॉक वूल या पॉलीयुरेथेन कोर वाले पैनल निर्दिष्ट किए जाने चाहिए।

5. ध्वनि इन्सुलेशन

50 मिमी ईपीएस सैंडविच पैनल आमतौर पर लगभग 40 डीबी का औसत ध्वनि इन्सुलेशन प्रदान करता है। यह स्तर आमतौर पर औद्योगिक भवनों और भंडारण सुविधाओं के लिए पर्याप्त है जहां मध्यम ध्वनिक पृथक्करण पर्याप्त है।

उत्पाद विशेषताएँ

• हल्का निर्माण:50 मिमी पैनल का वजन लगभग 10 किलोग्राम/वर्ग मीटर है, जो सहायक संरचना पर भार को कम करता है और परिवहन और स्थापना के दौरान हैंडलिंग को सरल बनाता है।
• स्थिर इन्सुलेशन प्रदर्शन:ईपीएस कोर में ≤0.041 W/(m·K) की तापीय चालकता है और एक बंद-सेल संरचना है जो आंतरिक वायु गति को सीमित करती है, जिससे समय के साथ लगातार थर्मल प्रतिरोध बनाए रखने में मदद मिलती है।
• उच्च बंधन शक्ति:स्टील फेसिंग और ईपीएस कोर के बीच का बंधन 0.1 एमपीए से अधिक है, जो पॉलीयुरेथेन और रॉक वूल सैंडविच पैनल के लिए निर्दिष्ट न्यूनतम मूल्यों से अधिक है।
• लागत क्षमता:समान मोटाई के रॉक वूल और पॉलीयुरेथेन पैनलों की तुलना में, ईपीएस पैनलों में आमतौर पर सामग्री और स्थापना लागत कम होती है।
• फैक्टरी पूर्वनिर्माण:पैनलों को एक नियंत्रित फ़ैक्टरी वातावरण में आकार के अनुसार उत्पादित किया जाता है और साइट पर इकट्ठा किया जाता है, जिससे निर्माण अपशिष्ट कम हो जाता है और साइट पर स्थापना का समय कम हो जाता है।

सामान्य अनुप्रयोग

• औद्योगिक भवन और गोदाम:दीवार और छत के बाड़ों के लिए उपयोग किया जाता है जहां आग प्रतिरोध की आवश्यकताएं कम होती हैं और हल्के, किफायती लिफाफे को प्राथमिकता दी जाती है।
• अस्थायी और मॉड्यूलर संरचनाएँ:साइट कार्यालयों, पूर्वनिर्मित केबिनों और अन्य अल्पकालिक इमारतों के लिए उपयुक्त जिन्हें त्वरित असेंबली और आसान स्थानांतरण की आवश्यकता होती है।
• तापमान नियंत्रित भंडारण:कोल्ड स्टोरेज या सामान्य तापमान-नियंत्रित गोदामों में उपयोग किया जा सकता है, बशर्ते परियोजना विनिर्देशों के अनुसार अग्नि सुरक्षा उपायों को अलग से संबोधित किया जाए।
• हल्की व्यावसायिक और प्रदर्शन इमारतें:बिक्री केंद्रों, प्रदर्शनी मंडपों और समान प्रकाश संरचनाओं में लागू किया जाता है जहां डिजाइन लचीलापन और लागत नियंत्रण प्राथमिकताएं हैं।

ऑन-साइट हैंडलिंग और भंडारण

• स्टील की सतहों पर सेंध लगने से बचाने के लिए पैनलों को फैब्रिक स्लिंग या गद्देदार कांटे से उठाएं।
• पैनलों को बारीक दांतों वाली आरी या समर्पित पैनल ब्लेड से काटें; स्थापना से पहले किनारों से फोम के कण हटा दें।
• भंडारण और स्थापना के दौरान पैनलों को खुली लपटों, वेल्डिंग स्पार्क्स और उच्च तापमान वाले उपकरणों से दूर रखें।
• ईपीएस कोर को कार्बनिक सॉल्वैंट्स या मजबूत रसायनों के संपर्क में न रखें जो फोम को भंग कर सकते हैं।
• पैनलों को समतल या थोड़ा झुका हुआ, जमीन से ऊपर, वाटरप्रूफ कवर के नीचे और सीधी धूप से दूर रखें।

सामान्य प्रश्न

क्या ईपीएस सैंडविच पैनल का उपयोग अधिगृहित भवनों में किया जा सकता है?

इनका उपयोग आम तौर पर उन इमारतों में किया जाता है जहां लिफाफे के लिए अग्नि सुरक्षा आवश्यकताएं कम होती हैं, जैसे कि कुछ गोदाम, अस्थायी कार्यालय और कृषि संरचनाएं। कब्जे वाली इमारतों या सख्त अग्नि संहिता द्वारा शासित क्षेत्रों के लिए, आमतौर पर गैर-दहनशील कोर वाले पैनल की आवश्यकता होती है।

ईपीएस पैनल को पॉलीयूरेथेन पैनल से क्या अलग बनाता है?

ईपीएस पैनल हल्के होते हैं और अक्सर कम महंगे होते हैं, लेकिन उनकी बी2 फायर रेटिंग उनके उपयोग को सीमित करती है। पॉलीयूरेथेन पैनल प्रति यूनिट मोटाई में बेहतर थर्मल प्रदर्शन प्रदान करते हैं और आमतौर पर बी 1 लौ मंदता प्राप्त करते हैं। सही विकल्प अग्नि कोड, इन्सुलेशन लक्ष्य और बजट पर निर्भर करता है।

दीर्घकालिक भंडारण के दौरान ईपीएस पैनलों को कैसे संरक्षित किया जाना चाहिए?

उन्हें सूखा, ढका हुआ और गर्मी स्रोतों से दूर रखा जाना चाहिए। लंबे समय तक यूवी एक्सपोज़र स्टील कोटिंग को प्रभावित कर सकता है, और अगर किनारों को सील नहीं किया गया तो नमी कोर में प्रवेश कर सकती है। सुरक्षात्मक फिल्म और पैकेजिंग का नियमित रूप से निरीक्षण करें।

क्या इन पैनलों को उनके सेवा जीवन के अंत में पुनर्चक्रित किया जा सकता है?

स्टील फेसिंग पुन: प्रयोज्य हैं। ईपीएस फोम को भी पुनर्चक्रित किया जा सकता है या कुछ प्रक्रियाओं में कच्चे माल के रूप में उपयोग किया जा सकता है, लेकिन स्थानीय पुनर्चक्रण सुविधाओं और नियमों की पहले से जांच की जानी चाहिए।

निरीक्षण एवं गुणवत्ता नियंत्रण

आने वाले स्टील और ईपीएस के प्रत्येक बैच की मोटाई, घनत्व और सतह की स्थिति की जांच की जाती है। उत्पादन निगरानी में पैनल आयाम, चिपकने वाला अनुप्रयोग और बॉन्डिंग स्थिरता शामिल है। शिपमेंट से पहले, पैनल की किनारे की गुणवत्ता, क्षति का सामना करना और पैकेज की अखंडता की समीक्षा की जाती है। जेसी/टी 689-1998 के साथ संरेखित रिपोर्ट की आपूर्ति की जा सकती है, और परियोजना के लिए आवश्यक होने पर अतिरिक्त तृतीय-पक्ष परीक्षण उपलब्ध है।

ऑर्डर देने से पहले विचार करने योग्य बातें

• पुष्टि करें कि परियोजना की अग्नि सुरक्षा आवश्यकताएँ B2 कोर सामग्री की अनुमति देती हैं।
• अनुमान के बजाय थर्मल गणना और स्पैन तालिकाओं के आधार पर मोटाई का चयन करें।
• जाँच करें कि अपशिष्ट काटने को कम करने के लिए प्रभावी चौड़ाई बिल्डिंग मॉड्यूल से मेल खाती है।
• संयुक्त सीलिंग और जल निकासी विवरण की सावधानीपूर्वक योजना बनाएं, विशेष रूप से छतों और बाहरी दीवारों के लिए।
• अनावश्यक साइट जोड़ों से बचने के लिए आपूर्तिकर्ता के साथ डिलीवरी की अवधि पर चर्चा करें।
