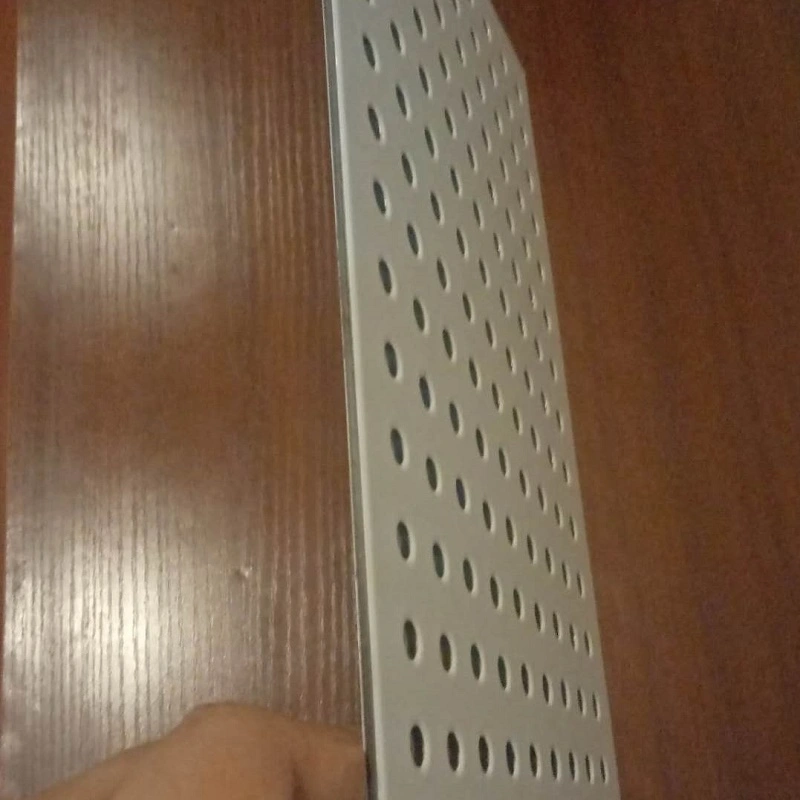

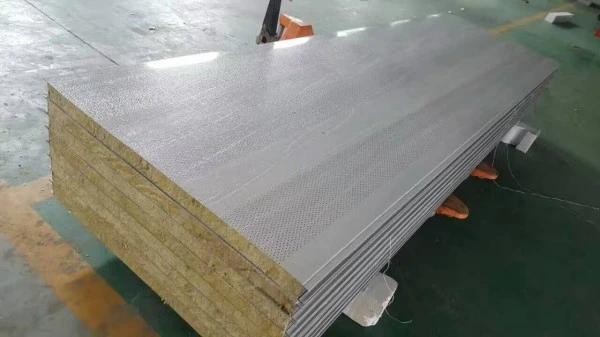

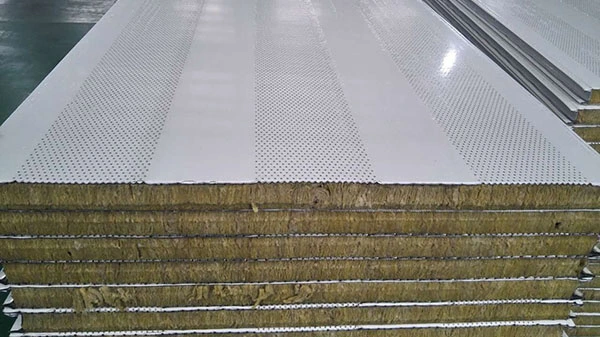

छिद्रित रॉक वूल कम्पोजिट पैनल एक धातु-फेस वाला सैंडविच पैनल है जो एक छिद्रित फेसिंग शीट के साथ रॉक वूल कोर को जोड़ता है।सेनबो भवन निर्माण सामग्रीइस उत्पाद को उन अनुप्रयोगों के लिए आपूर्ति करता है जहां ध्वनिक अवशोषण और अग्नि सुरक्षा को एक साथ संबोधित किया जाना चाहिए, जैसे सार्वजनिक स्थल, औद्योगिक संयंत्र और उपकरण कक्ष।

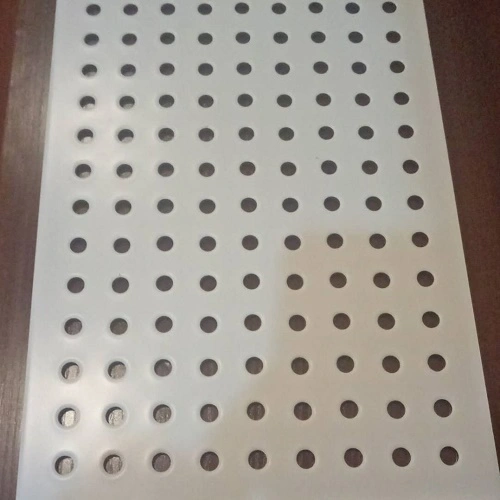

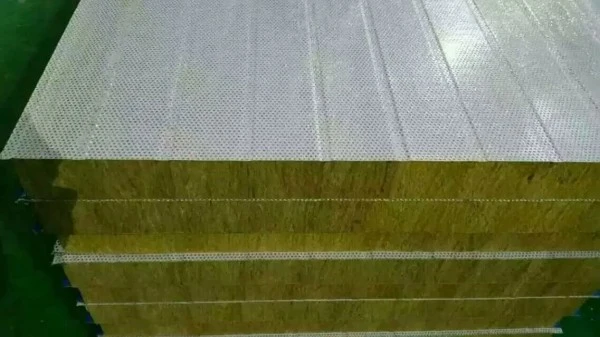

पैनल में एक रॉक वूल कोर होता है जो उच्च शक्ति वाले पॉलीयुरेथेन फोमिंग एजेंट का उपयोग करके दो धातु के आवरणों के बीच बंधा होता है। विशिष्ट एपर्चर आकार और खुले क्षेत्र बनाने के लिए बाहरी फेस शीट को सटीक उपकरणों के साथ छिद्रित किया जाता है। भीतरी पिछली शीट ठोस है और संरचनात्मक समर्थन प्रदान करती है। ध्वनि तरंगें छिद्रों के माध्यम से प्रवेश करती हैं और रॉक ऊन फाइबर द्वारा अवशोषित होती हैं, घर्षण और चिपचिपा प्रभाव के माध्यम से ध्वनि ऊर्जा को गर्मी में परिवर्तित करती हैं।
रॉक वूल कोर का घनत्व 80-120 किग्रा/वर्ग मीटर है, जिसमें फाइबर ओरिएंटेशन पैनल की सतह पर लंबवत है। सामना करने वाली सामग्री आम तौर पर रंग-लेपित स्टील या गैल्वनाइज्ड स्टील होती है, जिसकी मोटाई 0.4-0.8 मिमी और अनुकूलन उपलब्ध होता है। विशिष्ट ध्वनिक डिज़ाइन आवश्यकताओं को पूरा करने के लिए छिद्रण पैटर्न और छेद व्यास को समायोजित किया जा सकता है।
उत्पाद जीबी/टी 23932 (भवन निर्माण के लिए मेटल-फेस्ड रॉक वूल सैंडविच पैनल) और जेसी/टी 869 (मेटल-फेस्ड रॉक वूल और स्लैग वूल सैंडविच पैनल) का अनुपालन करता है। ये मानक सामग्री की गुणवत्ता और पैनल निर्माण के लिए बुनियादी आवश्यकताओं को परिभाषित करते हैं।
ध्वनि अवशोषण तंत्र छिद्रित आवरण और छिद्रपूर्ण रॉक वूल कोर पर निर्भर करता है। जब वेध दर 20% से अधिक हो जाती है, तो आगे की वृद्धि का अवशोषण पर सीमित प्रभाव पड़ता है, और प्रदर्शन मुख्य रूप से रॉक वूल पर ही निर्भर करता है।
प्रतिबाधा ट्यूब विधि (आईएसओ 10534-2) और प्रतिध्वनि कक्ष विधि (आईएसओ 354) का उपयोग करके माप से पता चलता है कि छिद्रित धातु और रॉक ऊन संरचना का शोर कटौती गुणांक (एनआरसी) 0.8 से अधिक हो सकता है। प्रयोगशाला स्थितियों के तहत उच्च-प्रदर्शन कॉन्फ़िगरेशन 0.90–0.95 तक पहुंच गया है। वास्तविक प्रदर्शन विशिष्ट पैनल कॉन्फ़िगरेशन, माउंटिंग विधि और पैनल के पीछे किसी वायु गुहा की उपस्थिति पर निर्भर करता है।
रॉक वूल कोर क्लास ए (गैर-दहनशील) रेटिंग वाला एक अकार्बनिक रेशेदार पदार्थ है। यह 1000°C से ऊपर के तापमान पर संरचनात्मक अखंडता बनाए रखता है। यह पैनल सख्त अग्नि सुरक्षा आवश्यकताओं वाले सार्वजनिक भवनों के लिए उपयुक्त है। रॉक वूल कोर में 0.035–0.043 W/(m·K) की तापीय चालकता भी होती है, जो ध्वनि अवशोषण के अलावा थर्मल इन्सुलेशन प्रदान करती है।
रॉक वूल कोर की हाइड्रोफोबिसिटी कम से कम 98% है, और नमी की मात्रा 0.5% या उससे कम है। ये गुण पैनल को उसके सेवा जीवन के दौरान नमी, फफूंदी, सड़ांध और कीट क्षति से बचाने में मदद करते हैं।
निम्नलिखित पैरामीटर मानक उत्पादन और प्रासंगिक परीक्षण मानकों पर आधारित हैं। परीक्षण रिपोर्ट अनुरोध पर उपलब्ध हैं।
| प्रदर्शन संकेतक | पैरामीटर/विनिर्देश | नोट्स/मानक आधार |
|---|---|---|
| सामना करने वाली सामग्री | रंग-लेपित स्टील / गैल्वेनाइज्ड स्टील / अल-जेडएन लेपित स्टील | मोटाई 0.4-0.8 मिमी, अनुकूलन योग्य |
| मूल सामग्री | रॉक ऊन (सजातीय अकार्बनिक प्रकार) | घनत्व 80-120 किग्रा/वर्ग मीटर |
| कोर की मोटाई | 50 / 75 / 80 / 100 / 120 / 150 / 175 / 200 मिमी | अनुकूलन |
| पैनल वेध दर | ≥20% (अनुशंसित) | 20% से ऊपर, अवशोषण पर प्रभाव मामूली हो जाता है |
| सामान्य छेद व्यास | अनुकूलन | प्रति प्रोजेक्ट डिज़ाइन किया गया पैटर्न और व्यास |
| प्रभावी चौड़ाई | 450-1000 मिमी (पैनल प्रकार के अनुसार भिन्न होता है) | उदाहरण के लिए, मॉडल 950, मॉडल 1150 |
| आग दर्ज़ा | कक्षा ए (गैर-दहनशील) | प्रासंगिक मानकों को पूरा करता है |
| ऊष्मीय चालकता | 0.035–0.043 डब्ल्यू/(एम·के) | रॉक ऊन कोर |
| शोर न्यूनीकरण गुणांक (एनआरसी) | ≥0.8 (सामान्य); अनुकूलित कॉन्फ़िगरेशन के लिए 0.90–0.95 तक | आईएसओ 354/आईएसओ 10534-2 के अनुसार मापा गया |
| अग्नि प्रतिरोध सीमा | ≥1000°C | मूल सामग्री संपत्ति |
| हाइड्रोफोबिसिटी | ≥98% | |
| कार्यकारी मानक | जीबी/टी 23932, जेसी/टी 869 | धातु-सामना वाले रॉक ऊन सैंडविच पैनल |
1. सत्यापित ध्वनिक अवशोषण।एनआरसी सामान्य कॉन्फ़िगरेशन में 0.8 से अधिक है और अनुकूलित असेंबली में 0.95 तक पहुंच सकता है। यह पैनल को औद्योगिक और सार्वजनिक स्थानों पर गूंज और शोर को कम करने के लिए उपयुक्त बनाता है।
2. क्लास ए अग्नि सुरक्षा।रॉक वूल कोर गैर-दहनशील है और 1000 डिग्री सेल्सियस से ऊपर स्थिरता बनाए रखता है, जो सार्वजनिक भवनों में अग्नि सुरक्षा में योगदान देता है।
3. संयुक्त थर्मल इन्सुलेशन।0.035–0.043 W/(m·K) की तापीय चालकता का मतलब है कि पैनल ध्वनिक और थर्मल दोनों कार्य करता है, जिससे अलग-अलग इन्सुलेशन परतों की आवश्यकता कम हो जाती है।
4. नमी और फफूंदी प्रतिरोध।कम से कम 98% की हाइड्रोफोबिसिटी के साथ, पैनल नमी, फफूंदी, सड़ांध और कीट क्षति का प्रतिरोध करता है, जो विभिन्न जलवायु में दीर्घकालिक उपयोग का समर्थन करता है।
5. लगातार गुणवत्ता के लिए फैक्टरी लेमिनेशन।कोर और फेसिंग को स्वचालित उपकरण का उपयोग करके जोड़ा जाता है, जो ऑन-साइट लेमिनेशन की तुलना में लगातार बॉन्ड ताकत और पैनल कठोरता सुनिश्चित करता है।
ध्वनिक डिज़ाइन के लिए:लक्ष्य आवृत्ति सीमा के आधार पर वेध पैटर्न, छेद व्यास और खुले क्षेत्र को निर्दिष्ट करें। पैनल के पीछे एक वायु गुहा कम-आवृत्ति अवशोषण में सुधार कर सकती है; सर्वोत्तम परिणामों के लिए किसी ध्वनिकी विशेषज्ञ से परामर्श लें।
अग्नि-रेटेड असेंबलियों के लिए:पुष्टि करें कि पैनल कॉन्फ़िगरेशन आवश्यक अग्नि प्रतिरोध को पूरा करता है और सभी सहायक घटक अग्नि सुरक्षा योजना के अनुकूल हैं।
उच्च आर्द्रता वाले क्षेत्रों के लिए:सुनिश्चित करें कि नमी के प्रवेश को रोकने के लिए स्थापना के दौरान पैनल के किनारों और जोड़ों को ठीक से सील कर दिया गया है। हाइड्रोफोबिक कोर प्रतिरोध प्रदान करता है, लेकिन उचित विवरण अभी भी आवश्यक है।
इंस्टॉलेशन के दौरान:छिद्रित आवरण को क्षति से बचाने के लिए पैनलों को सावधानी से संभालें। जोड़ों के जोड़ और उपचार के लिए निर्माता की सिफारिशों का पालन करें। सतह को खरोंच और प्रभाव से बचाएं।
1.दोहरी ध्वनिक और अग्नि सुरक्षा आवश्यकताओं वाली सार्वजनिक इमारतें, जैसे खेल स्थल, थिएटर और कॉन्सर्ट हॉल।
2.औद्योगिक संयंत्र और उपकरण कक्ष जहां शोर में कमी की आवश्यकता है।
3.पुस्तकालय, सम्मेलन कक्ष और रिकॉर्डिंग स्टूडियो जैसे ध्वनिक रूप से संवेदनशील स्थान।
4.हवाई अड्डे के टर्मिनलों और हाई-स्पीड रेलवे स्टेशनों सहित परिवहन केंद्रों के लिए ध्वनि-अवशोषित छत और दीवार प्रणालियाँ।
जब वेध दर 20% से कम होती है, तो इसे बढ़ाने से अधिक ध्वनि तरंगों को रॉक वूल कोर तक पहुंचने की अनुमति देकर ध्वनि अवशोषण में सुधार होता है। 20% से ऊपर, प्रभाव मामूली हो जाता है, और अवशोषण मुख्य रूप से रॉक ऊन घनत्व और मोटाई, साथ ही बढ़ते विन्यास पर निर्भर करता है।
पैनल मुख्य रूप से आंतरिक उपयोग के लिए डिज़ाइन किए गए हैं। बाहरी अनुप्रयोगों के लिए, बाहरी मौसम के लिए फेसिंग सामग्री और कोटिंग का चयन किया जाना चाहिए, और पैनल के किनारों और जोड़ों को नमी के खिलाफ अतिरिक्त सुरक्षा की आवश्यकता होती है। बाहरी विशिष्ट विशिष्टताओं के लिए निर्माता से परामर्श लें।
प्रतिबाधा ट्यूब विधि (आईएसओ 10534-2) सामान्य घटना के तहत ध्वनि अवशोषण को मापती है और सामग्रियों की तुलना करने के लिए उपयुक्त है। पुनर्संयोजन कक्ष विधि (आईएसओ 354) विसरित क्षेत्र स्थितियों के तहत अवशोषण को मापती है, जो वास्तविक कमरे के प्रदर्शन को बेहतर ढंग से दर्शाती है। पैनल के ध्वनिक गुणों का मूल्यांकन करने के लिए दोनों विधियों का उपयोग किया जाता है।
छिद्रों से धूल हटाने के लिए ब्रश अटैचमेंट के साथ मुलायम ब्रश या वैक्यूम का उपयोग करें। छिद्रित सतह पर पानी या तरल क्लीनर का उपयोग करने से बचें जब तक कि पैनल को विशेष रूप से गीली सफाई के लिए रेट नहीं किया गया हो। गैर-छिद्रित सतह को हल्के डिटर्जेंट से पोंछा जा सकता है।
कृपया पैनल की मोटाई, फेसिंग सामग्री, वेध दर और पैटर्न, कोर घनत्व, आवश्यक एनआरसी, और क्या पैनल का उपयोग दीवारों या छत पर किया जाएगा, प्रदान करें। परियोजना स्थान और अग्नि रेटिंग या नमी प्रतिरोध आवश्यकताओं को भी शामिल करें।
