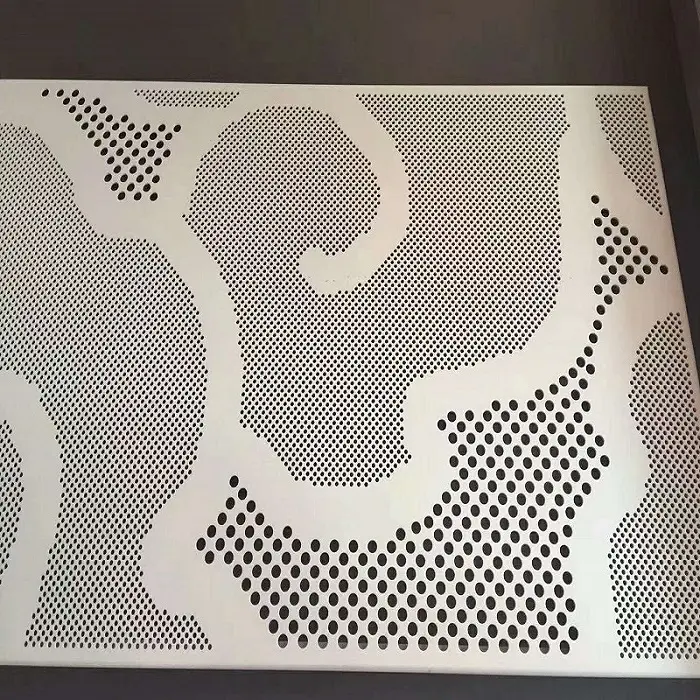

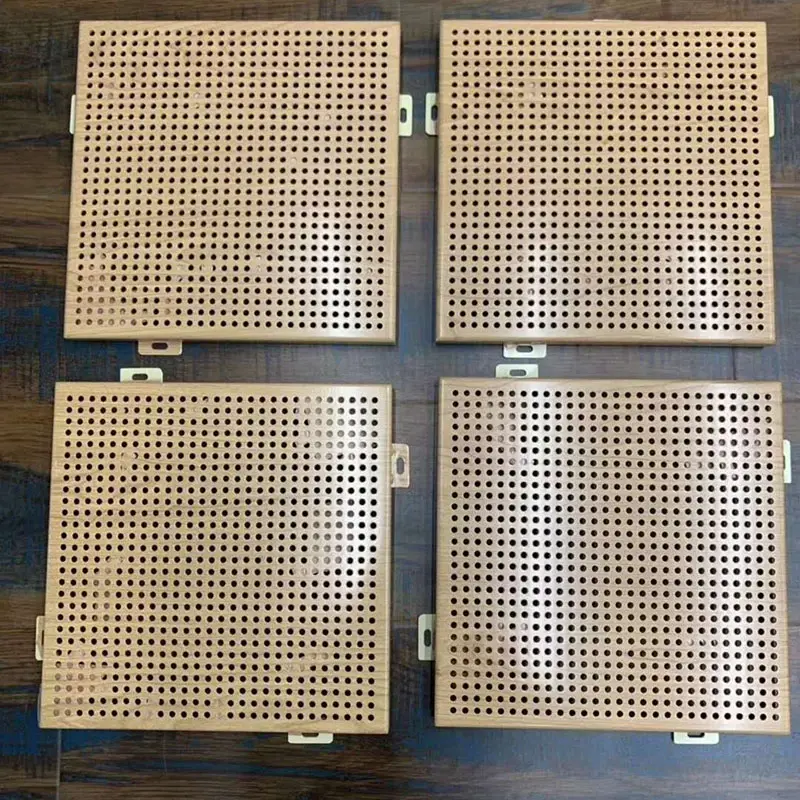

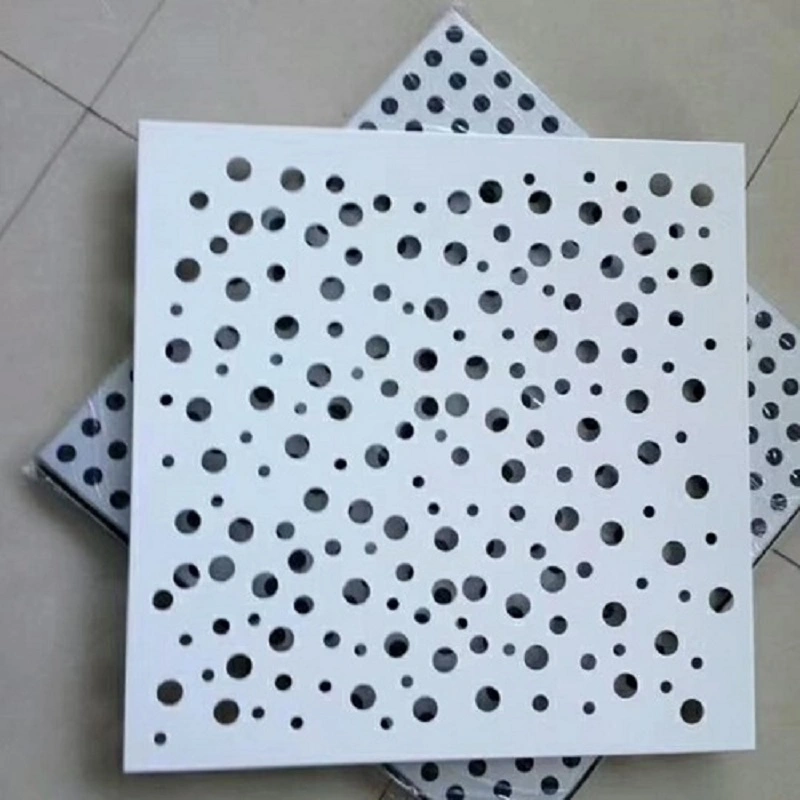

Alu-Mg-Mn छिद्रित पैनल उच्च गति सटीक पंचिंग उपकरण का उपयोग करके AA3004 श्रृंखला एल्यूमीनियम-मैग्नीशियम-मैंगनीज मिश्र धातु (AlMg1Mn1) से निर्मित होते हैं।सेनबो भवन निर्माण सामग्रीइन पैनलों को वास्तुशिल्प अनुप्रयोगों के लिए आपूर्ति करता है जिनके लिए ध्वनिक प्रदर्शन और दृश्य अपील दोनों की आवश्यकता होती है, जैसे कि हवाई अड्डे के टर्मिनल, हाई-स्पीड रेलवे स्टेशन, खेल स्थल और प्रदर्शनी केंद्र।
मिश्र धातु में लगभग 1.0%-1.5% मैंगनीज और 0.8%-1.3% मैग्नीशियम होता है, शेष एल्यूमीनियम होता है। यह संरचना कम घनत्व और अच्छी यांत्रिक शक्ति का संयोजन प्रदान करती है। आधार धातु गैर-दहनशील है, और गठित पैनल घुमावदार या सपाट सतहों के लिए डिज़ाइन लचीलापन प्रदान करते हैं।
कठोर सतहों वाले बड़े स्थान अक्सर अत्यधिक प्रतिध्वनि और प्रतिध्वनि से पीड़ित होते हैं। छिद्रित अल-एमजी-एमएन पैनलों को ध्वनि-अवशोषित सामग्री जैसे ध्वनिक कपड़े या ग्लास ऊन के साथ जोड़कर एक असेंबली बनाई जा सकती है जो ध्वनि अवशोषण में सुधार करती है। अनुकूलित कॉन्फ़िगरेशन में, संयुक्त प्रणाली विशिष्ट प्रयोगशाला स्थितियों के तहत 0.9 से ऊपर ध्वनि अवशोषण गुणांक प्राप्त कर सकती है।
वास्तविक ध्वनिक प्रदर्शन पैनल छिद्रण दर, छेद व्यास, बैकिंग सामग्री प्रकार और मोटाई, वायु गुहा गहराई और माउंटिंग विधि पर निर्भर करता है। प्रतिनिधि कॉन्फ़िगरेशन के लिए परीक्षण रिपोर्ट अनुरोध पर उपलब्ध हैं।
उदाहरण के लिए, ध्वनि-अवशोषित कपास और ध्वनिक कपड़े के साथ छिद्रित अल-एमजी-एमएन पैनलों का उपयोग करके ध्वनिक समस्याओं को हल करने के लिए ज़ोंगयांग काउंटी स्टेडियम में एक ध्वनिक प्रणाली स्थापित की गई थी। लिनी ओलंपिक स्पोर्ट्स पार्क स्टेडियम में, शोर को कम करने के लिए छत पर छिद्रित पैनलों को ग्लास-ऊन इन्सुलेशन के साथ जोड़ा गया था। ये परियोजनाएं विशिष्ट अनुप्रयोगों को प्रदर्शित करती हैं, लेकिन प्रत्येक डिज़ाइन के लिए विशिष्ट प्रदर्शन को सत्यापित किया जाना चाहिए।
एल्यूमीनियम-मैग्नीशियम-मैंगनीज मिश्र धातु का घनत्व लगभग 2.75 ग्राम/सेमी³ है, जो स्टील का लगभग एक तिहाई है। लंबी अवधि वाली छतों या निलंबित छतों में उपयोग किए जाने पर यह संरचनात्मक भार को कम कर देता है। H36/H46 टेम्परेचर में AA3004 240-285 MPa की तन्य शक्ति, कम से कम 190 MPa की उपज शक्ति और कम से कम 3% की बढ़ाव, फॉर्मेबिलिटी के साथ ताकत को संतुलित करते हुए प्राप्त करता है।
धातु सब्सट्रेट स्वयं गैर-दहनशील है। संपूर्ण पैनल असेंबली का अग्नि वर्गीकरण पैनल संरचना, कोटिंग, वेध विन्यास और किसी भी बैकिंग सामग्री पर निर्भर करता है, और लागू परीक्षण रिपोर्ट द्वारा इसकी पुष्टि की जानी चाहिए। परिभाषित अग्नि रेटिंग की आवश्यकता वाली परियोजनाओं के लिए, हम मान्यता प्राप्त प्रयोगशालाओं से दस्तावेज़ीकरण प्रदान कर सकते हैं।
एल्यूमीनियम की सतह स्वाभाविक रूप से एक घनी ऑक्साइड परत बनाती है जो हल्के एसिड और क्षार के खिलाफ स्व-सुरक्षात्मक संक्षारण प्रतिरोध प्रदान करती है। अपेक्षित सेवा जीवन मिश्र धातु ग्रेड, कोटिंग प्रणाली, स्थापना गुणवत्ता और पर्यावरणीय जोखिम पर निर्भर करता है। परिभाषित स्थायित्व लक्ष्य वाली परियोजनाओं के लिए, सामग्री और कोटिंग का चयन विशिष्ट वातावरण पर आधारित होना चाहिए।
निम्न तालिका विशिष्ट विशिष्टताओं को सूचीबद्ध करती है। छेद के व्यास, पैटर्न, वेध दर, प्रोफ़ाइल आकार और कोटिंग रंग के लिए अनुकूलन उपलब्ध है।
| प्रदर्शन संकेतक | पैरामीटर/विनिर्देश | टिप्पणियाँ |
|---|---|---|
| आधार सामग्री ग्रेड | AA3004 (AlMg1Mn1) | अल-एमजी-एमएन मिश्र धातु |
| मानक मोटाई | 0.5-1.2 मिमी | अवधि और ध्वनिक आवश्यकताओं के आधार पर चयन किया गया |
| सामान्य प्रोफ़ाइल | YX15-225-900, YX35-200-800, आदि। | एकाधिक प्रोफ़ाइल विकल्प उपलब्ध हैं |
| वेध दर | <30% (अनुकूलन योग्य) | ध्वनिक डिजाइन के अनुसार समायोज्य |
| मानक छेद व्यास | Φ2.0 मिमी, Φ2.5 मिमी, Φ3.0 मिमी | कस्टम व्यास उपलब्ध हैं |
| तन्यता ताकत | 240-285 एमपीए | AA3004 H36/H46 तापमान |
| नम्य होने की क्षमता | ≥190 एमपीए | AA3004 H36/H46 तापमान |
| ध्वनि अवशोषण गुणांक | ≥0.9 (समग्र संयोजन) | ध्वनिक समर्थन के साथ संयुक्त होने पर; परीक्षण शर्तें लागू होती हैं |
| आग दर्ज़ा | धातु सब्सट्रेट गैर-दहनशील | लागू परीक्षण के अनुसार असेंबली वर्गीकरण |
| डिज़ाइन सेवा जीवन | परियोजना विशेष | मिश्र धातु, कोटिंग और पर्यावरण पर निर्भर करता है |
1. बड़े स्थानों में प्रभावी ध्वनिक नियंत्रण।जब ध्वनि-अवशोषित असेंबली के हिस्से के रूप में उपयोग किया जाता है, तो पैनल गूंज और प्रतिध्वनि को कम करने में मदद करते हैं। प्रदर्शन समर्थन सामग्री और स्थापना विवरण पर निर्भर करता है।
2. पर्याप्त ताकत के साथ हल्का वजन।कम घनत्व संरचनात्मक भार को कम करता है, जबकि 240 एमपीए से ऊपर की तन्य शक्ति अत्यधिक विक्षेपण के बिना लंबी अवधि के अनुप्रयोगों का समर्थन करती है।
3. संक्षारण प्रतिरोध और दीर्घायु।प्राकृतिक ऑक्साइड परत और वैकल्पिक पीवीडीएफ कोटिंग मौसम और हल्के रासायनिक जोखिम के प्रति प्रतिरोध प्रदान करती है। वास्तविक सेवा जीवन पर्यावरणीय परिस्थितियों और रखरखाव पर निर्भर करता है।
4. डिज़ाइन लचीलापन।छिद्रण पैटर्न, छेद व्यास, खुला क्षेत्र, प्रोफ़ाइल आकार और रंग को वास्तुशिल्प और ध्वनिक आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है।
5. पुनर्चक्रण योग्य सामग्री।एल्युमीनियम मिश्र धातु टिकाऊ निर्माण प्रथाओं के अनुरूप, अपने सेवा जीवन के अंत में पूरी तरह से पुन: प्रयोज्य है।
ध्वनिक डिज़ाइन के लिए:लक्ष्य प्रतिध्वनि समय और आवश्यक अवशोषण निर्धारित करें। उपयुक्त छिद्रण दर का चयन करें और ध्वनिक कपड़े या ध्वनि-अवशोषित कपास के साथ संयोजन करें। पैनल के पीछे एक वायु गुहा कम-आवृत्ति प्रदर्शन में सुधार कर सकती है।
अग्नि-रेटेड क्षेत्रों के लिए:आवश्यक अग्नि रेटिंग की पुष्टि करें और सुनिश्चित करें कि किसी भी समर्थन सामग्री सहित पूरी असेंबली स्थानीय कोड को पूरा करती है। धातु पैनल स्वयं गैर-दहनशील है, लेकिन अतिरिक्त सामग्री समग्र रेटिंग को प्रभावित कर सकती है।
बाहरी या उच्च आर्द्रता वाले वातावरण के लिए:बेहतर मौसम प्रतिरोध के लिए पीवीडीएफ जैसी उपयुक्त कोटिंग प्रणाली चुनें। नमी के प्रवेश को रोकने के लिए स्थापना के दौरान जोड़ों और किनारों को ठीक से सील करें।
इंस्टॉलेशन के दौरान:छिद्रित सतह को मोड़ने या खरोंचने से बचाने के लिए उचित उठाने के तरीकों का उपयोग करें। निर्दिष्ट बन्धन पैटर्न का पालन करें और साफ उपस्थिति के लिए उचित संरेखण सुनिश्चित करें।
1.स्टेडियम और नैटटोरियम जैसे खेल स्थलों के लिए ध्वनि-अवशोषित छत और दीवार प्रणालियाँ।
2.हवाई अड्डे के टर्मिनलों, हाई-स्पीड रेल स्टेशनों और मेट्रो स्टेशनों सहित परिवहन केंद्रों के लिए ध्वनिक सजावटी स्थापनाएं।
3.विशिष्ट ध्वनिक आवश्यकताओं वाले सार्वजनिक भवन, जैसे सम्मेलन केंद्र, प्रदर्शनी केंद्र और थिएटर।
4.औद्योगिक संयंत्रों और उपकरण कक्षों के लिए शोर कम करने के समाधान।
अल-एमजी-एमएन पैनल समान मोटाई के स्टील पैनलों की तुलना में हल्के होते हैं, जो संरचनात्मक भार को कम करते हैं और स्थापना को सरल बनाते हैं। वे ऑक्साइड परत से प्राकृतिक संक्षारण प्रतिरोध भी प्रदान करते हैं, जबकि स्टील पैनलों को गैल्वनाइजिंग या कोटिंग की आवश्यकता होती है। मिश्र धातु की संरचना इसे घुमावदार या जटिल आकृतियों के लिए उपयुक्त बनाती है।
बड़े स्थानों के लिए, 15% और 30% के बीच वेध दर आम है, लेकिन इष्टतम मूल्य लक्ष्य आवृत्ति रेंज और समर्थन सामग्री पर निर्भर करता है। एक ध्वनिकी सलाहकार कमरे की मात्रा और इच्छित उपयोग के आधार पर विशिष्ट सिफारिशें प्रदान कर सकता है।
नहीं, 0.9 या उससे अधिक का रिपोर्ट किया गया मान संपूर्ण असेंबली को संदर्भित करता है, जिसमें छिद्रित पैनल, छिद्रित अवशोषक (उदाहरण के लिए, ग्लास ऊन), और कोई वायु गुहा शामिल है। अकेले पैनल का अवशोषण सीमित है। हम महत्वपूर्ण परियोजनाओं के लिए एक प्रतिनिधि असेंबली का परीक्षण करने की अनुशंसा करते हैं।
AA3004 को आमतौर पर इसकी उच्च शक्ति और अच्छे संक्षारण प्रतिरोध के कारण बाहरी छत और मुखौटा अनुप्रयोगों के लिए निर्दिष्ट किया जाता है। AA3003 का उपयोग कम मांग वाले आंतरिक अनुप्रयोगों के लिए किया जा सकता है। प्रोजेक्ट इंजीनियर से पुष्टि करें कि कौन सा ग्रेड संरचनात्मक और स्थायित्व आवश्यकताओं को पूरा करता है।
पैनल की मोटाई संरचनात्मक कठोरता और वजन दोनों को प्रभावित करती है। निलंबित छत के लिए, मध्यम स्पैन के लिए अक्सर 0.8-1.0 मिमी की मोटाई का उपयोग किया जाता है, जबकि बड़े स्पैन या उच्च भार के लिए 1.2 मिमी की आवश्यकता हो सकती है। निर्माता की स्पैन तालिकाओं और परियोजना की लोड आवश्यकताओं को चयन का मार्गदर्शन करना चाहिए।

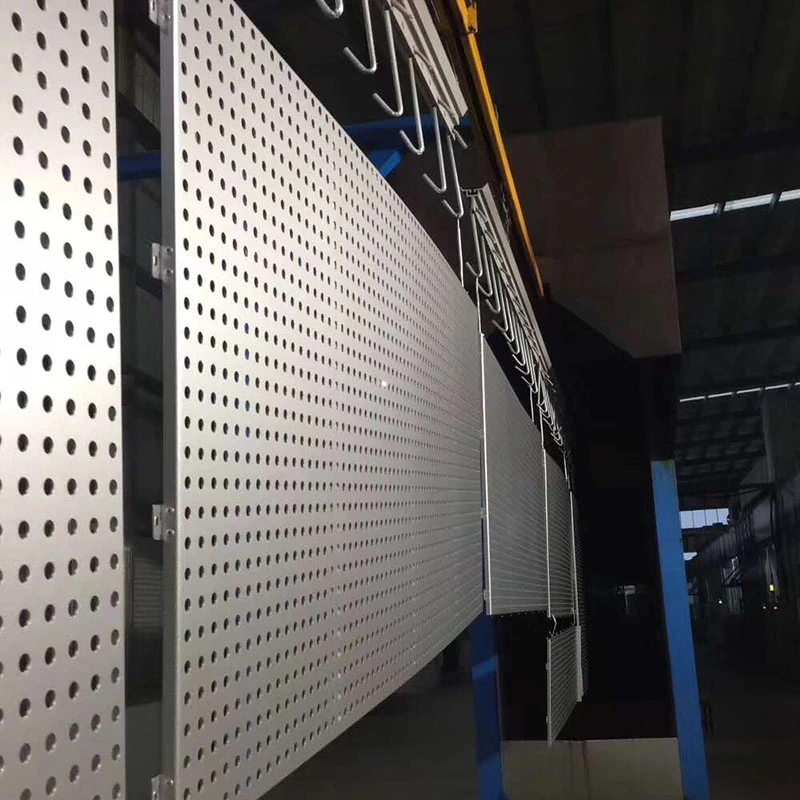

टियांजिन सेनबो बिल्डिंग मैटेरियल्स टेक्नोलॉजी कं, लिमिटेड छिद्रित अल-एमजी-एमएन पैनल, छिद्रित रॉक ऊन मिश्रित पैनल, मॉड्यूलर क्लीनरूम दीवार पैनल और अन्य धातु लिफाफा उत्पादों का निर्माता है। हमारा उत्पादन आधार जिंगहाई आर्थिक विकास क्षेत्र, तियानजिन, चीन में स्थित है, जो स्वचालित उत्पादन लाइनों और चार-चरण गुणवत्ता निरीक्षण प्रक्रिया से सुसज्जित है। हमारे कारखाने, प्रमाणपत्रों, परीक्षण क्षमताओं और परियोजना संदर्भों के बारे में अधिक जानकारी के लिए, कृपया हमारी वेबसाइट पर जाएँहमारे बारे मेंपेज याहमारी इंजीनियरिंग टीम से संपर्क करें.
