स्टील स्ट्रिप से बने प्रेशर ट्रीटेड रूफिंग बैटन ढलान वाली छतों पर टाइल्स के लिए सहायक ढांचे के रूप में काम करते हैं। इन्हें कोल्ड रोल फॉर्मिंग द्वारा आकार दिया गया है और इनका उद्देश्य लकड़ी के बैटन को बदलना है, जो सड़ सकते हैं, कीड़ों को आकर्षित कर सकते हैं, या समय के साथ ताकत खो सकते हैं। SENBO स्ट्रिप की मोटाई और कोटिंग द्रव्यमान के लिए आने वाले निरीक्षण रिकॉर्ड रखता है, और प्रोफ़ाइल सटीकता के लिए रोल बनाने वाली लाइनों की नियमित रूप से जांच की जाती है। डिलीवरी से पहले बैटन को आवश्यक लंबाई में काटा जाता है।
मुख्य कच्चा माल AZ150 कोटिंग के साथ ग्रेड G550 में अल-Zn मिश्र धातु लेपित स्टील स्ट्रिप है। कोटिंग में वजन के हिसाब से लगभग 55% एल्युमीनियम और 43.5% जस्ता होता है, जो साधारण गैल्वेनाइज्ड पट्टी की तुलना में जंग के खिलाफ बेहतर सुरक्षा देता है। स्टील को कम से कम 370 एमपीए की तन्यता ताकत, कम से कम 265 एमपीए की उपज ताकत और कम से कम 26% के फ्रैक्चर के बाद बढ़ाव दिखाना चाहिए। नमक स्प्रे परीक्षण जीबी/टी 10125-2012 का अनुसरण करता है, जबकि तन्यता परीक्षण जीबी/टी 228.1-2010 का अनुसरण करता है। पक्की छत के काम में धातु टाइल बैटन पर 0.8 मिमी की न्यूनतम नाममात्र मोटाई लागू होती है।
मानक टुकड़े 3 मीटर से 4 मीटर लंबे होते हैं, लेकिन अनुरोध पर अधिक लंबाई की आपूर्ति की जा सकती है। प्रेशर ट्रीटेड रूफिंग बैटन स्पेसिंग टाइल के प्रभावी कवर का अनुसरण करती है और आमतौर पर 300 मिमी और 370 मिमी के बीच होती है। लागू कोटिंग कम से कम 85 μm मोटी है। यदि डिज़ाइन के लिए विशिष्ट उपस्थिति की आवश्यकता हो तो पॉलिएस्टर या पीवीडीएफ में रंगीन फ़िनिश को जोड़ा जा सकता है।
| संपत्ति | कीमत | आधार या टिप्पणी |
|---|---|---|
| स्टील ग्रेड और कोटिंग | G550, AZ150 (अल-Zn) | गैल्वनाइज्ड पट्टी भी उपलब्ध है |
| तन्यता ताकत | न्यूनतम 370 एमपीए | सामग्री प्रमाणपत्र से |
| नम्य होने की क्षमता | न्यूनतम 265 एमपीए | सामग्री प्रमाणपत्र से |
| फ्रैक्चर के बाद लम्बाई | 26% न्यूनतम | सामग्री प्रमाणपत्र से |
| कोटिंग की मोटाई | न्यूनतम 85 μm | लागू फ़िनिश |
| न्यूनतम आधार मोटाई | 0.8 मिमी | पक्की छत की आवश्यकता |

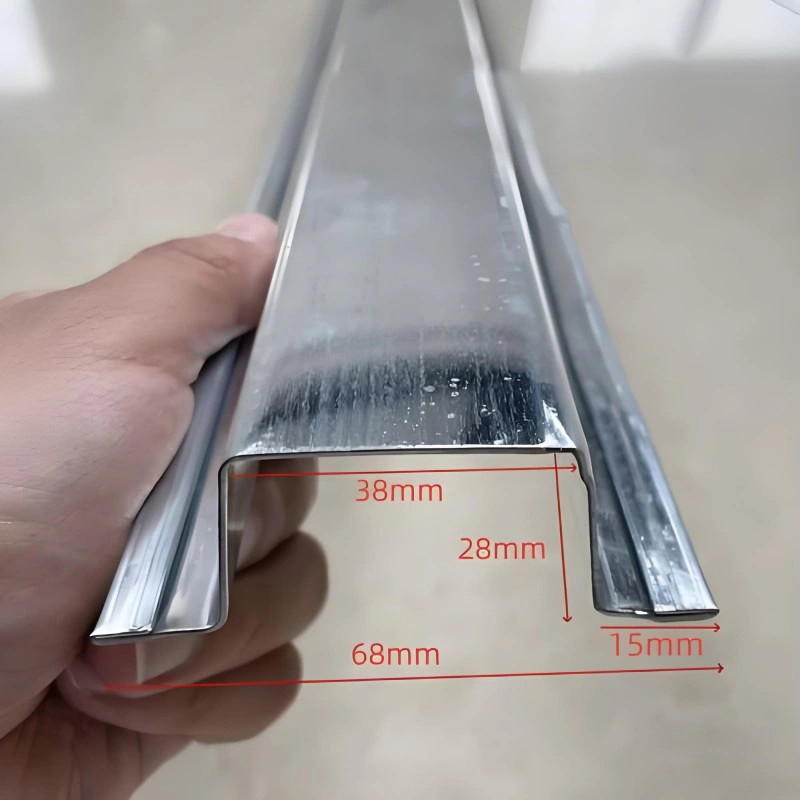

| सामान्य प्रोफ़ाइल | कोण, सपाट, ओमेगा, हैट चैनल | टाइल प्रकार और लोड द्वारा चुना गया |
| मानक लंबाई | 3-4 मी | लंबी लंबाई संभव |
| विशिष्ट रिक्ति | 300-370 मिमी | टाइल कवर पर आधारित |
| परीक्षण मानक | जीबी/टी 10125-2012, जीबी/टी 228.1-2010 | संक्षारण और तन्यता परीक्षण |

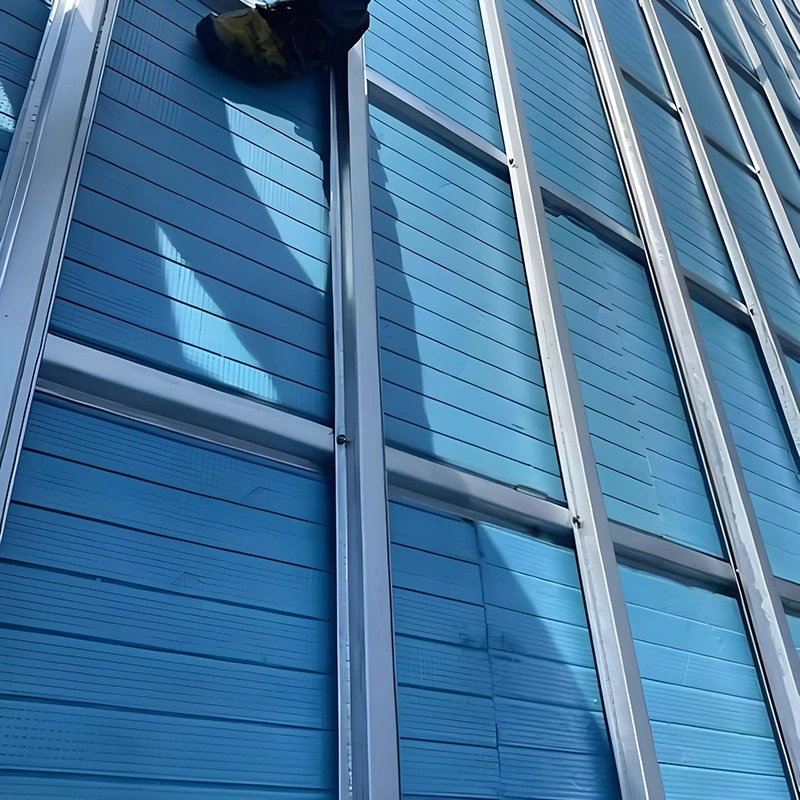

45° और 60° के बीच छत की पिचों वाले एक प्रोजेक्ट पर बैटन प्रणाली का लोड परीक्षण किया गया था। मिनक्वान काउंटी सीनियर हाई स्कूल के नए परिसर में, L30×4 मिमी गैल्वेनाइज्ड एंगल बैटन को 300×400 मिमी सिन्जेड टाइल्स के नीचे 340 मिमी केंद्रों पर स्थापित किया गया था। पवन बल तांबे के तार संबंधों और मोर्टार द्वारा टाइलों से बैटन में गुजरते हैं, फिर एम्बेडेड प्लेटों पर वेल्डेड काउंटर-बैटन के माध्यम से मुख्य फ्रेम में जाते हैं। पुल-आउट परीक्षणों ने पुष्टि की कि असेंबली डिज़ाइन पवन भार से मेल खाती है। G550 अल-Zn लेपित स्टील से बने बैटन का उपयोग हवाई अड्डे के टर्मिनलों और स्टेडियमों जैसी बड़ी छतों पर भी किया जाता है, जहां दीर्घकालिक कठोरता और कोटिंग स्थायित्व की आवश्यकता होती है।
AZ150 लेपित बैटन पर नमक स्प्रे परीक्षण सामान्य गैल्वनाइज्ड पट्टी की तुलना में उल्लेखनीय सुधार दर्शाता है। कोटिंग में एल्युमीनियम और जिंक का संयोजन सुरक्षा प्रदान करता है और कटे हुए किनारों पर जंग लगने की गति को धीमा कर देता है। न्यूनतम 85 μm जैविक फिनिश आर्द्र छत वाले स्थानों में एक और बाधा डालती है।
गर्म, नम जलवायु में लकड़ी के टुकड़े दीमक और फंगल क्षय से क्षतिग्रस्त हो सकते हैं। स्टील बैटन कीट गतिविधि का समर्थन नहीं करते हैं और नमी को अवशोषित नहीं करते हैं। यह गुण उन्हें दक्षिणी तटीय क्षेत्रों और उच्च दीमक दबाव वाले क्षेत्रों के लिए उपयुक्त बनाता है। बड़े सार्वजनिक भवनों के रिकॉर्ड से पता चलता है कि अल-ज़ेडएन स्टील बैटन 30 से अधिक वर्षों से बिना प्रतिस्थापन के सेवा में बने हुए हैं।
मिनक्वान परियोजना में, कुल फर्श क्षेत्र 255,000 वर्ग मीटर तक पहुंच गया और छत की पिच 45° से 60° तक थी। निर्माण क्रम काउंटर-बैटन लेवलिंग के साथ शुरू हुआ, उसके बाद बैटन फिक्सिंग, फिर डबल-स्ट्रैंड तांबे के तार संबंधों और पॉलिमर मोर्टार बॉन्डिंग के साथ टाइल सेटिंग। इस दृष्टिकोण ने टाइलों को खड़ी सतह पर फिसलने से रोक दिया और छत को जलरोधी बनाए रखा। इसी क्रम को अन्य खड़ी पिच वाली इमारतों के लिए भी अनुकूलित किया जा सकता है।
उपचारित लकड़ी कई वर्षों तक चल सकती है, लेकिन इसका प्रदर्शन परिरक्षक प्रतिधारण और जोखिम पर निर्भर करता है। AZ150 कोटिंग वाले स्टील बैटन सड़ते या फटते नहीं हैं और दीमक से प्रभावित नहीं होते हैं। तटीय या उच्च आर्द्रता वाले स्थानों में, स्टील अक्सर अधिक पूर्वानुमानित विकल्प होता है।

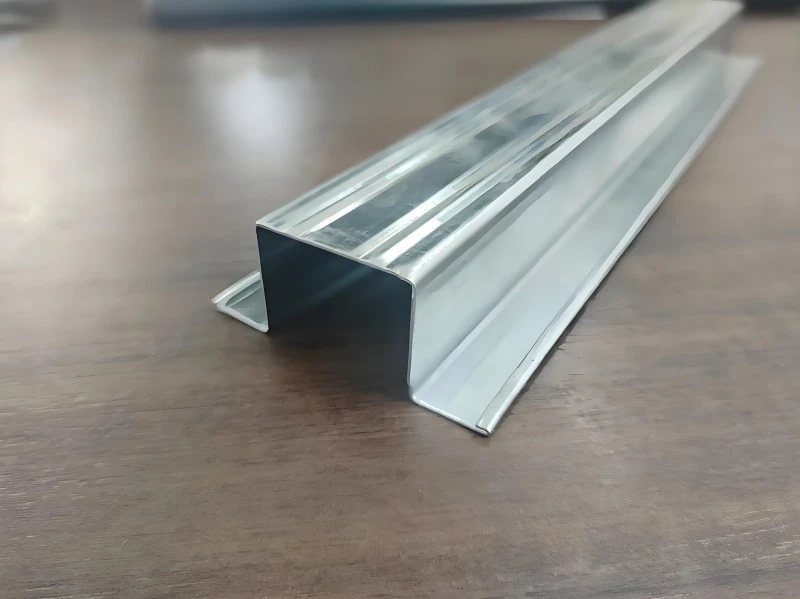

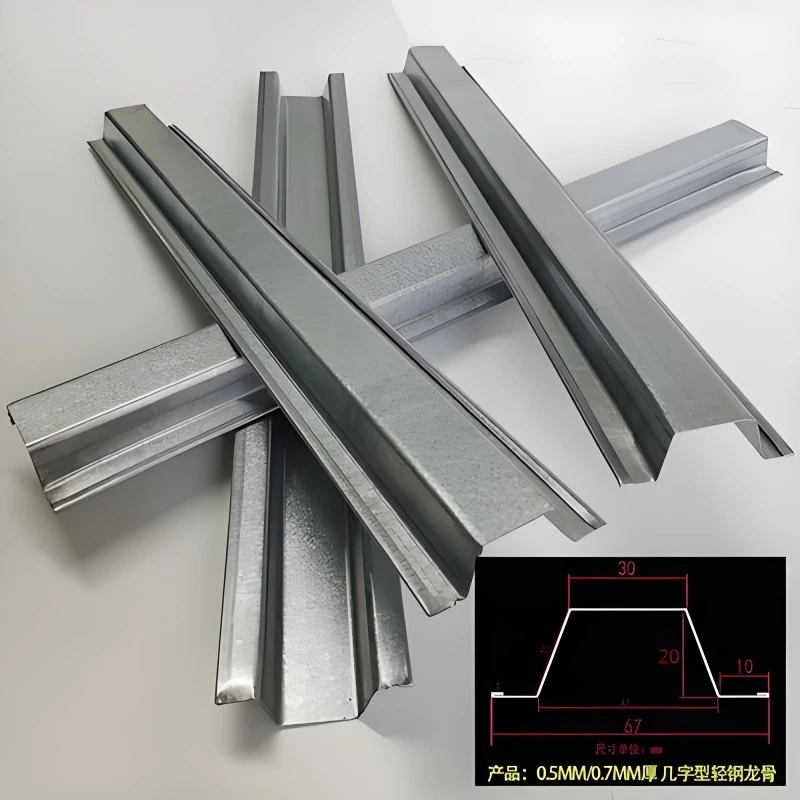

टाइल निर्माता की स्थापना मार्गदर्शिका सामान्यतः आवश्यक बैटन अनुभाग और रिक्ति बताती है। भारी मिट्टी या कंक्रीट टाइलों के नीचे कोण और सपाट खंड आम हैं। ओमेगा और हैट प्रोफाइल हल्के होते हैं और अक्सर धातु या मिश्रित टाइलों के साथ उपयोग किए जाते हैं। ऑर्डर देने से पहले अनुकूलता की पुष्टि करें.
पीवी टाइल्स की विशिष्ट माउंटिंग और लोड आवश्यकताएं होती हैं। पीवी टाइल निर्माता के निर्देशों के अनुसार बैटन प्रोफ़ाइल और रिक्ति की जाँच की जानी चाहिए। अतिरिक्त वजन और हवा का भार उठाने के लिए अतिरिक्त फिक्सिंग या प्रबलित बैटन की आवश्यकता हो सकती है।
AZ150 आमतौर पर समुद्री जोखिम के लिए न्यूनतम है। अत्यधिक आक्रामक नमक युक्त हवा में, भारी कोटिंग या स्टेनलेस स्टील की आवश्यकता हो सकती है। वायुमंडलीय संक्षारणता श्रेणी को पहले निर्धारित किया जाना चाहिए, फिर उपलब्ध कोटिंग विकल्पों से मिलान किया जाना चाहिए।
उत्पादन शुरू होने से पहले, ग्रेड, कोटिंग द्रव्यमान और यांत्रिक गुणों के लिए स्टील स्ट्रिप मिल प्रमाणपत्र की समीक्षा की जाती है। कवर की मोटाई, प्रोफ़ाइल की गहराई और सीधापन बनाने के दौरान आयामी जाँच। बड़े अनुबंधों के लिए, नमूने स्वतंत्र नमक स्प्रे या तन्य परीक्षण के लिए भेजे जा सकते हैं। वितरण निरीक्षण में लंबाई, प्रोफ़ाइल और कोटिंग क्षति की अनुपस्थिति की पुष्टि होनी चाहिए।
