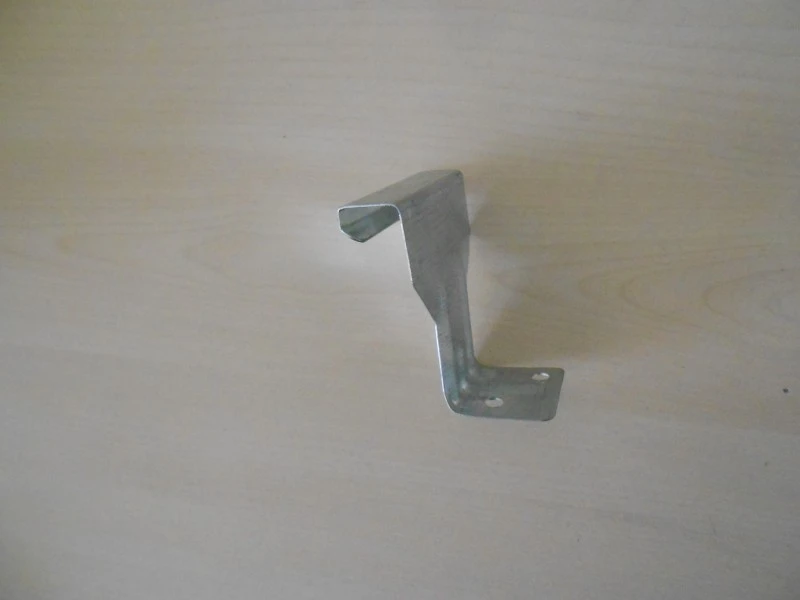

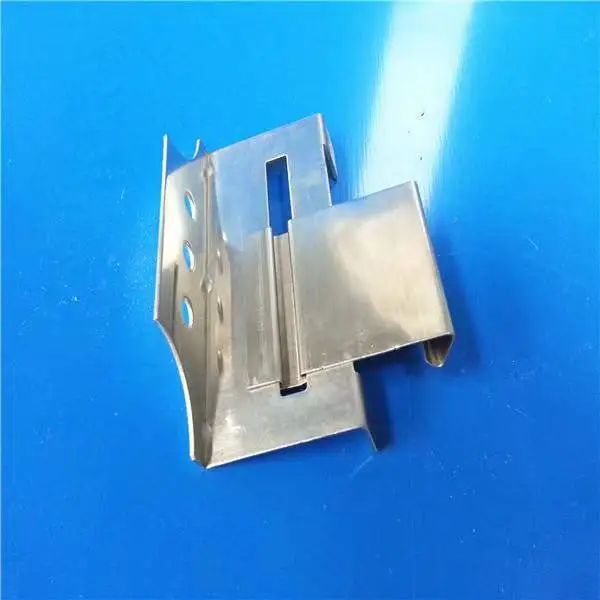

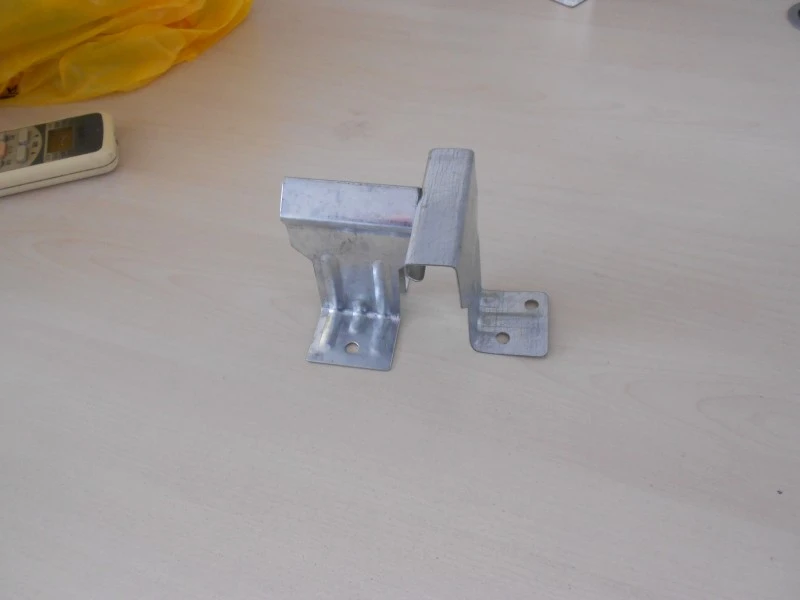

गुप्त क्लिप फास्टनरों भवन पैनलों और सहायक संरचना के बीच एक छिपा हुआ कनेक्शन प्रदान करते हैं। क्लिप शहतीर या ब्रैकेट से जुड़ी बेस रिब के साथ जुड़ी होती है, जो पैनल की सतह के माध्यम से पैनल को बिना स्क्रू के पकड़ती है। यह दृष्टिकोण सभी फास्टनरों को पैनल सीम के अंदर रखता है, एक साफ बाहरी भाग देता है और खुले स्क्रू और सीलेंट से जुड़े रिसाव पथ को हटा देता है। SENBO इन क्लिपों को स्लॉट की गहराई, पैर की लंबाई और सामग्री की मोटाई पर आयामी जांच के साथ आपूर्ति करता है, और उत्पादन प्रक्रिया में जुड़ाव की ताकत का आवधिक परीक्षण शामिल है।
क्लिप मानक के रूप में 304 स्टेनलेस स्टील से बने होते हैं, विशिष्ट बजट के लिए 430 और 201 उपलब्ध होते हैं। हॉट-डिप गैल्वनाइजिंग के साथ Q235B स्टील का उपयोग भारी संरचनात्मक क्लिप के लिए किया जाता है। स्टेनलेस स्टील क्लिप का निर्माण स्ट्रिप सामग्री से कोल्ड प्रेसिंग या स्टैम्पिंग द्वारा किया जाता है। Q235B क्लिप आमतौर पर 5 मिमी की न्यूनतम मोटाई के साथ हॉट-रोल्ड प्लेट से बनाई जाती हैं और ताकत और आयामी सटीकता बनाए रखने के लिए हाइड्रोलिक कोल्ड प्रेसिंग द्वारा बनाई जाती हैं।
क्लिप की आंतरिक ऊंचाई पैनल स्लॉट की गहराई से निर्धारित होती है। सामान्य आंतरिक ऊंचाई 2.6 मिमी से 10 मिमी तक होती है, पैर की लंबाई 7.5 मिमी और स्टेनलेस स्टील के लिए सामग्री की मोटाई 0.5 मिमी से 1.5 मिमी तक होती है। बोल्ट का व्यास 12 मिमी है और शक्ति ग्रेड कम से कम 8.8 है। क्लिप को अनुप्रयोग के आधार पर दीवार पैनल क्लिप, छत पैनल क्लिप और फर्श पैनल क्लिप में वर्गीकृत किया जाता है। सामग्री के अनुसार, उन्हें स्टेनलेस स्टील क्लिप और हॉट-डिप गैल्वेनाइज्ड स्टील क्लिप में विभाजित किया गया है।
| वस्तु | पैरामीटर/विनिर्देश | संदर्भ या नोट्स |
|---|---|---|
| मूलभूत सामग्री | 304 स्टेनलेस स्टील / Q235B हॉट-रोल्ड स्टील | आवेदन द्वारा चयनित सामग्री |
| द्रव्य का गाढ़ापन | स्टेनलेस स्टील के लिए 0.5-1.5 मिमी; सभी इस्पात घटकों के लिए ≥5 मिमी | उत्पाद प्रकार पर निर्भर करता है |
| आंतरिक ऊँचाई क्लिप करें | 2.6-10 मिमी | पैनल स्लॉट से मेल खाना चाहिए |
| पैर की लंबाई | 7.5 मिमी | विशिष्ट आयाम |
| बोल्ट विशिष्टता | एम12, शक्ति वर्ग ≥8.8 | संरचनात्मक कनेक्शन के लिए |
| गैल्वनाइजिंग मोटाई | ≥150 ग्राम/वर्ग मीटर प्रति पक्ष | हॉट-डिप गैल्वनाइज्ड Q235B |
| पर्ची प्रतिरोध | Δ ≤ 7.0 मिमी 7.0 केएन पर; Δ ≤ 0.5 मिमी 10.0 केएन पर | प्रति जीबी 15831 और उद्योग मानक |
| संरचनात्मक अखंडता | 25.0 kN पर कोई विफलता नहीं | प्रति जीबी 15831 और उद्योग मानक |
| मरोड़ वाली कठोरता | θ ≤ 4° 900 N·m टॉर्क पर | समकोण युग्मकों के लिए |
| टोक़ परीक्षण | ≥65 एनएम पर कोई विफलता नहीं | क्लिप टॉर्क प्रतिरोध |
छुपे हुए क्लिप के लिए यांत्रिक आवश्यकताएँ जीबी 15831 और संबंधित उद्योग मानकों पर आधारित हैं। स्लिप प्रतिरोध परीक्षणों के लिए 7.0 kN के भार पर 7.0 मिमी से अधिक और 10.0 kN पर 0.5 मिमी से अधिक के विस्थापन की आवश्यकता नहीं होती है। क्लिप 25.0 kN पर विफल नहीं होनी चाहिए। मरोड़ की कठोरता के लिए 900 N·m टॉर्क के तहत 4 डिग्री से अधिक के कोण की आवश्यकता नहीं होती है। SENBO द्वारा परीक्षण किए गए ऑल-स्टील कोल्ड-प्रेस्ड क्लिप इन सीमाओं को पूरा करते हैं।
304 स्टेनलेस स्टील क्लिप को नमक स्प्रे परीक्षण के अधीन किया गया है और बाहरी प्रदर्शन के लिए उपयुक्त संक्षारण प्रतिरोध दिखाया गया है। हॉट-डिप गैल्वेनाइज्ड Q235B क्लिप में प्रति तरफ न्यूनतम 150 ग्राम/वर्ग मीटर की जस्ता कोटिंग होती है, जो सामान्य वायुमंडलीय परिस्थितियों में दीर्घकालिक सुरक्षा प्रदान करती है। सामग्री का चयन परियोजना परिवेश से मेल खाना चाहिए।

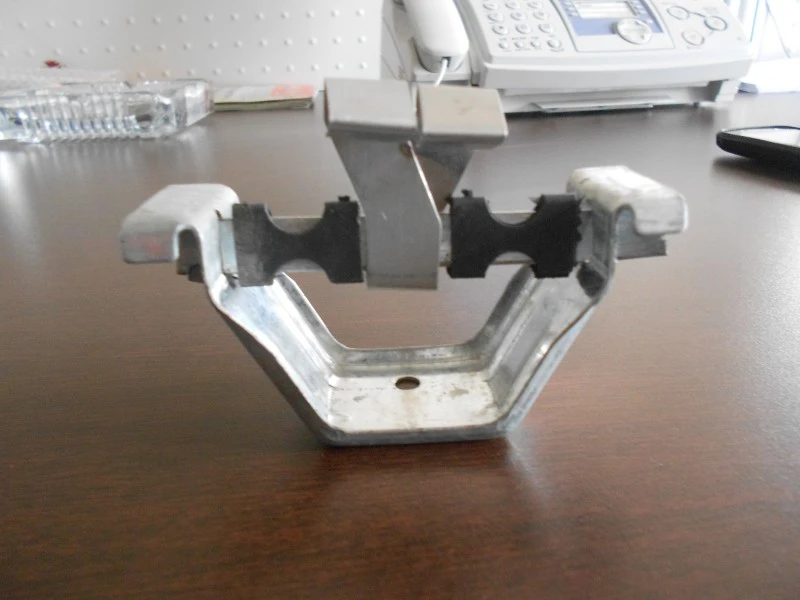

खड़ी सीवन छतों में, छुपे हुए क्लिप पैनलों को सतह के प्रवेश के बिना समर्थन ब्रैकेट में रखते हैं। यह छत के पैनलों को क्लिप पर स्थिर रहते हुए थर्मल विस्तार और संकुचन के साथ चलने की अनुमति देता है। परिणाम स्वरूप एक छत की सतह मिलती है जिसमें कोई खुला पेंच छेद नहीं होता है, जिससे पानी के प्रवेश की संभावना कम हो जाती है और दीर्घकालिक वॉटरप्रूफिंग में सुधार होता है। छुपा-क्लिप विधि का उपयोग बड़े-स्पैन औद्योगिक छतों के लिए 360° स्टैंडिंग सीम सिस्टम में किया जाता है।
दीवार पैनलों के लिए, छुपा हुआ क्लिप फास्टनरों पैनल की सतह को साफ रखते हुए, कील-मुक्त स्थापना की अनुमति देता है। विंडो ट्रिम असेंबलियों में, छिपा हुआ कनेक्शन रंग-लेपित पैनलों के कटे हुए किनारों को कवर करता है, उन्हें सीधे बारिश के संपर्क से बचाता है और किनारों पर जंग के जोखिम को कम करता है। यह स्थापना विधि वास्तुशिल्प उपस्थिति आवश्यकताओं को पूरा करती है।
आपूर्तिकर्ताओं को स्टेनलेस स्टील या गैल्वेनाइज्ड स्टील के लिए सामग्री प्रमाणपत्र प्रदान करना चाहिए। यदि परियोजना के लिए आवश्यक हो तो स्लिप प्रतिरोध, संरचनात्मक अखंडता और मरोड़ वाली कठोरता के लिए परीक्षण रिपोर्ट उपलब्ध होनी चाहिए। साइट पर प्राप्त जांच में आयाम, सामग्री ग्रेड और सतह की स्थिति को सत्यापित किया जाना चाहिए। बड़े ऑर्डर के लिए, वास्तविक पैनल प्रोफ़ाइल के साथ जुड़ाव की पुष्टि करने के लिए नमूना क्लिप का परीक्षण किया जा सकता है।
क्लिप की आंतरिक ऊंचाई उपयोग किए जा रहे पैनल की स्लॉट गहराई से मेल खानी चाहिए। पैनल स्लॉट को मापें या पैनल निर्माता के विनिर्देश देखें। एक क्लिप जो बहुत लंबी है वह पूर्ण जुड़ाव को रोक देगी, जबकि जो बहुत छोटी है वह गति या विघटन की अनुमति दे सकती है।
गुप्त क्लिप संगत स्लॉट या सीम प्रोफ़ाइल वाले पैनलों के लिए डिज़ाइन किए गए हैं। स्टैंडिंग सीम या इंटरलॉकिंग किनारों वाले धातु के पैनल अच्छे से काम करते हैं। यदि स्लॉट को सही ढंग से मशीनीकृत किया गया है तो कुछ लकड़ी-आधारित पैनल छुपे हुए क्लिप का भी उपयोग कर सकते हैं। हमेशा पैनल और क्लिप आपूर्तिकर्ताओं दोनों के साथ संगतता की पुष्टि करें।
स्टेनलेस स्टील क्लिप, विशेष रूप से 304 ग्रेड, बेहतर संक्षारण प्रतिरोध प्रदान करते हैं और तटीय या आर्द्र वातावरण के लिए पसंद किए जाते हैं। गैल्वनाइज्ड स्टील क्लिप मजबूत होते हैं और अक्सर भारी संरचनात्मक कनेक्शन के लिए उपयोग किए जाते हैं, लेकिन जिंक कोटिंग आक्रामक वातावरण में लंबे समय तक नहीं रह सकती है। चयन परियोजना के पर्यावरणीय जोखिम और लोड आवश्यकताओं पर निर्भर करता है।
हाँ, छुपे हुए क्लिप का उपयोग तेज़ हवा वाले क्षेत्रों में किया जाता है, विशेष रूप से खड़ी सीम छत प्रणालियों में। क्लिप को डिज़ाइन पवन भार के अनुसार स्थान दिया जाना चाहिए, और क्लिप सामग्री और मोटाई पर्याप्त होनी चाहिए। विशिष्ट परियोजना के लिए पवन उत्थान गणना की जानी चाहिए।
