सेनबो भवन निर्माण सामग्रीअपने मेटल बिल्डिंग ड्रेनेज उत्पाद रेंज के हिस्से के रूप में रंग-लेपित स्टील डाउनपाइप की आपूर्ति करता है। इन पाइपों को इस्पात संरचना वाली इमारतों पर बाहरी गटर प्रणालियों के साथ उपयोग करने, छत के वर्षा जल को एकत्र करने और निर्वहन करने के लिए डिज़ाइन किया गया है। इनका उपयोग आमतौर पर औद्योगिक संयंत्रों, लॉजिस्टिक्स गोदामों और बड़े पैमाने पर सार्वजनिक भवनों में किया जाता है।

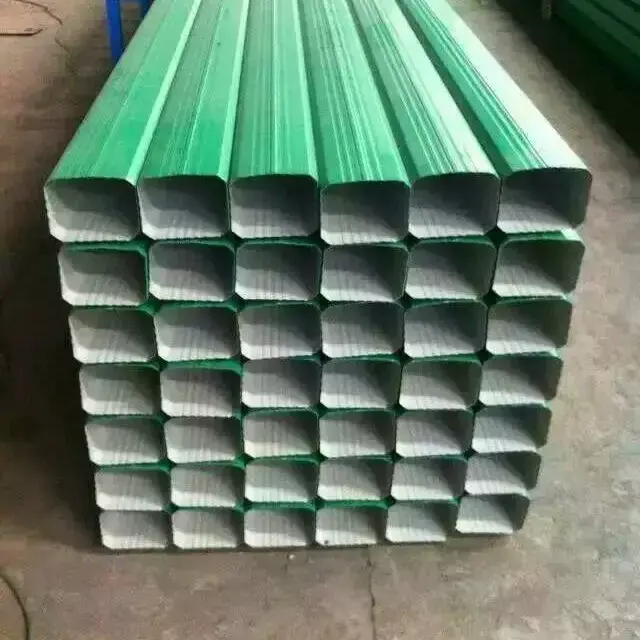

रंग-लेपित स्टील डाउनपाइप आयताकार या चौकोर क्रॉस-सेक्शन वाले वास्तुशिल्प जल निकासी पाइप हैं। इन्हें रोल बनाने और इंटरलॉकिंग जैसी कोल्ड-वर्किंग प्रक्रियाओं का उपयोग करके रंग-लेपित स्टील शीट से निर्मित किया जाता है।
उत्पाद आधार सामग्री के रूप में रंग-लेपित स्टील शीट का उपयोग करता है, आमतौर पर Q235B या DX51D+Z जैसे ग्रेड। अलग-अलग मौसम प्रतिरोध आवश्यकताओं को पूरा करने के लिए सतह कोटिंग विकल्पों में पीई (पॉलिएस्टर) या पीवीडीएफ (फ्लोरोकार्बन) शामिल हैं।
निरीक्षण और स्वीकृति मानकों के अनुसार, अल-जेडएन या गैल्वनाइज्ड सब्सट्रेट्स के लिए जिंक कोटिंग का वजन आम तौर पर कम से कम 150 ग्राम/वर्ग मीटर है। पीवीडीएफ फ्लोरोकार्बन कोटिंग की मोटाई कम से कम 25 माइक्रोन है, और पॉलिएस्टर कोटिंग कम से कम 20 माइक्रोन है।
कच्चे माल का परीक्षण मुख्य रूप से जीबी/टी 12754 "रंग-लेपित स्टील शीट और पट्टी" पर आधारित है। तैयार उत्पादों और स्थापना की स्वीकृति सीईसीएस 380-2014 "धातु प्रोफाइल शीट छत और दीवार इंजीनियरिंग के अनुप्रयोग के लिए तकनीकी विशिष्टता" और जीबी 50242 "भवन जल आपूर्ति, जल निकासी और हीटिंग इंजीनियरिंग की निर्माण गुणवत्ता की स्वीकृति के लिए कोड" को संदर्भित करती है।
मानक मशीन-निर्मित उत्पादों में मुख्य रूप से आयताकार या वर्गाकार क्रॉस-सेक्शन होते हैं, जैसे 95×133 मिमी और 144×108 मिमी। दीवार की मोटाई आमतौर पर 0.4 मिमी से 0.6 मिमी तक होती है, और 0.8 मिमी मोटे उत्पाद भी कस्टम-निर्मित किए जा सकते हैं। मानक लंबाई 6 मीटर या 12 मीटर है, और परियोजना की आवश्यकताओं को पूरा करने के लिए कस्टम लंबाई उपलब्ध हैं।
इस्पात-संरचना वाली इमारतों की बाहरी दीवारों के साथ दृश्य सामंजस्य सुनिश्चित करने के लिए आरएएल मानक रंग चार्ट के आधार पर रंगों का चयन किया जा सकता है।
उत्पादों को विनिर्माण विधि के आधार पर दो प्रकारों में वर्गीकृत किया जाता है:

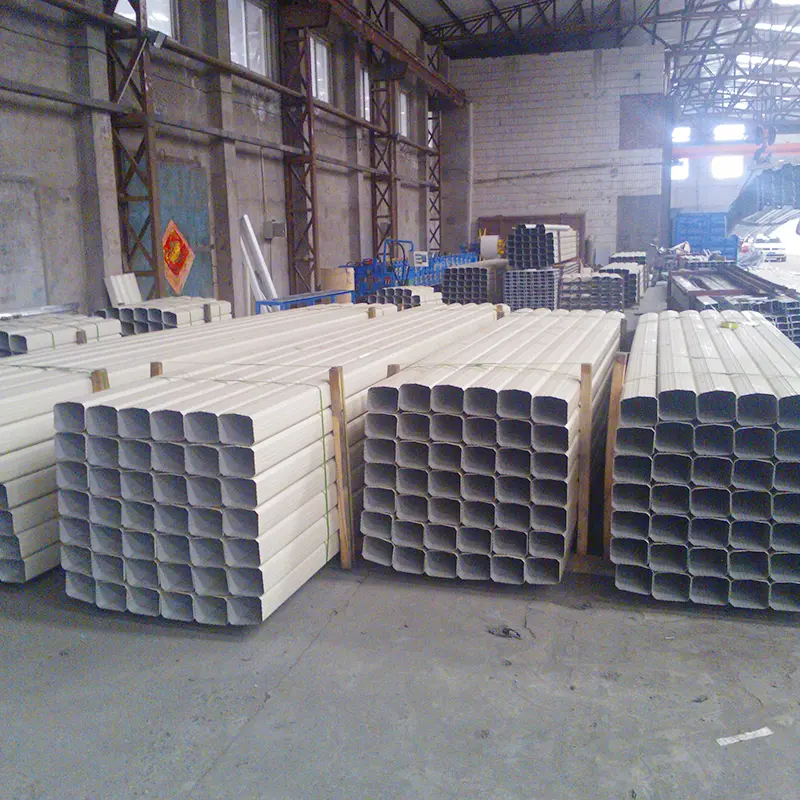

मशीन से बने डाउनपाइप:मानक-विनिर्देश उत्पाद उत्पादन लाइनों पर बैचों में निर्मित होते हैं, जो उच्च दक्षता और सुसंगत आयाम प्रदान करते हैं।
कस्टम-निर्मित डाउनपाइप:विशेष विशिष्टताओं या बड़े आयामों की आवश्यकताओं को पूरा करने के लिए मैन्युअल झुकने और यांत्रिक सिलाई तकनीकों का उपयोग करके उत्पादित किया जाता है।
मानक पीवीसी पाइपों के विपरीत, रंग-लेपित स्टील डाउनपाइप थर्मल विस्तार और संकुचन के कारण उम्र बढ़ने, टूटने या फटने से पीड़ित नहीं होते हैं। पूर्वोत्तर और उत्तर-पश्चिमी चीन जैसे अत्यधिक ठंडे क्षेत्रों में, पीवीसी पाइपों में कम तापमान की भंगुरता के कारण जमने और टूटने का खतरा होता है। रंग-लेपित स्टील डाउनपाइप धातु के कम तापमान प्रतिरोध का लाभ उठाते हैं और अत्यधिक ठंड में भी फ्रीज क्षति का सामना नहीं करते हैं। अपेक्षित सेवा जीवन 15-20 वर्ष है, जो पीवीसी पाइपों की तुलना में तीन से पांच गुना अधिक है।
मानक फ़ैक्टरी-निर्मित विनिर्देश अधिकांश पारंपरिक परियोजनाओं की आवश्यकताओं को पूरा करते हैं। बड़ी छत जल निकासी मात्रा वाली विशेष इंजीनियरिंग परियोजनाओं के लिए, गैर-मानक आकार कस्टम-फैब्रिकेटेड किए जा सकते हैं।
वाईटीओ एक्सप्रेस लॉजिस्टिक्स पार्क परियोजना के लिए, विशाल छत क्षेत्र और भारी बारिश के दौरान अत्यधिक जल निकासी की मात्रा का मतलब था कि सबसे बड़ा मानक विनिर्देश (180×125 मिमी) अपर्याप्त था। निर्माता ने कस्टम 245×200 मिमी अतिरिक्त-बड़े डाउनस्पाउट्स का उत्पादन करने के लिए मैन्युअल झुकने और यांत्रिक सीमिंग तकनीकों का उपयोग किया, जो लगभग 1.8 मीटर ऊंचे बड़े कोहनी के साथ जोड़े गए थे। स्थापना में संरचनात्मक स्थिरता के लिए डबल-रिवेटिंग प्रक्रिया का उपयोग किया गया। स्थापना के बाद, मूल डिज़ाइन की तुलना में जल निकासी दक्षता में 40% सुधार हुआ।
रंग-लेपित स्टील डाउनस्पाउट्स की स्थापना को निम्नलिखित स्वीकृति मानदंडों को पूरा करना होगा। ऊर्ध्वाधर विचलन प्रति कहानी ऊंचाई 3 मिमी से अधिक नहीं होना चाहिए। पाइप क्लैंप को 2 मीटर से अधिक के अंतराल पर समान दूरी पर रखा जाना चाहिए। कनेक्शन के लिए ओवरलैप की लंबाई कम से कम 30 मिमी होनी चाहिए। जोड़ों को ब्लाइंड रिवेट्स या बोल्ट से सुरक्षित किया जाना चाहिए।
जल प्रवाह परीक्षणों में कोई रिसाव या विपरीत ढलान की समस्या नहीं दिखनी चाहिए। स्थापना के बाद परीक्षण के दौरान पाए गए किसी भी रिसाव के लिए पुन: कार्य की आवश्यकता होती है। अंतिम स्वीकृति केवल तभी दी जाती है जब स्थिर दबाव अवधि के दौरान कोई दबाव ड्रॉप या रिसाव बिंदु नहीं देखा जाता है।

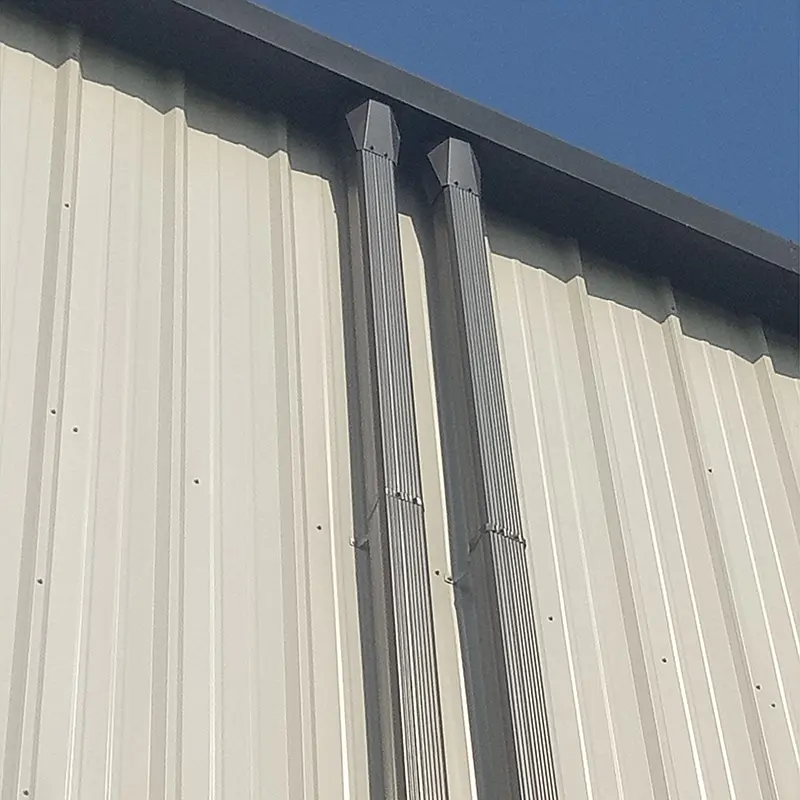

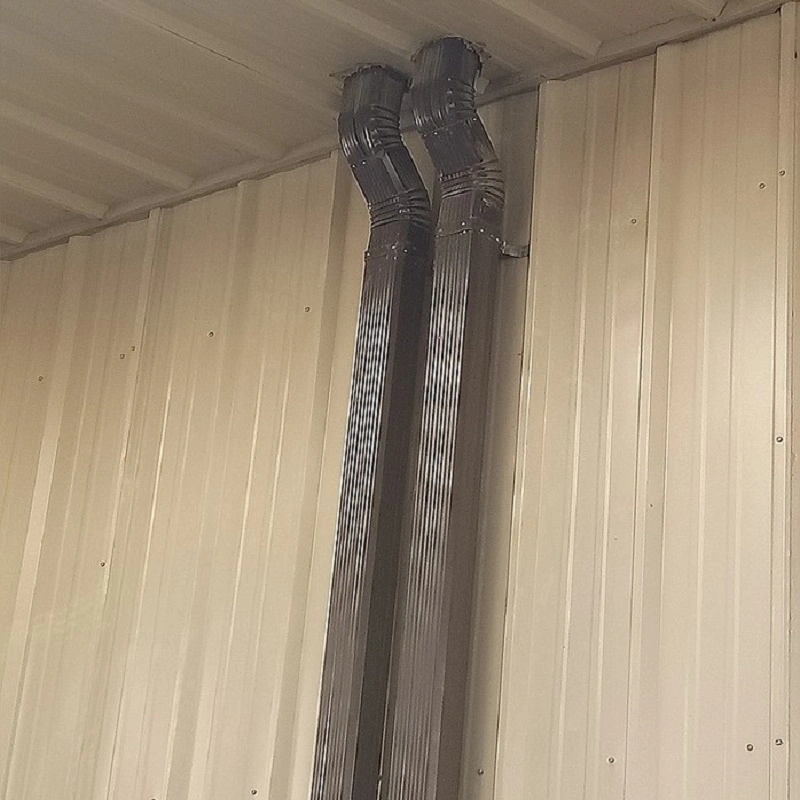

स्टील-संरचना वाली इमारतों के साथ उपयोग के लिए डिज़ाइन किए गए, ये डाउनस्पाउट्स एक साफ, सुव्यवस्थित उपस्थिति प्रदान करते हैं। रंगों को इमारत की बाहरी दीवारों से मेल खाने के लिए अनुकूलित किया जा सकता है, जिससे स्टील की छत और दीवार के आवरण के साथ दृश्य सामंजस्य सुनिश्चित होता है। जटिल दीवार प्रणाली स्थापनाओं को समायोजित करने के लिए एस-बेंड, सिंगल बेंड और पाइप क्लैंप जैसी विभिन्न प्रकार की फिटिंग उपलब्ध हैं।
इंजीनियरिंग के दृष्टिकोण से, ये डाउनस्पाउट्स रंग-लेपित स्टील गटर और दीवार पैनलों के साथ एक सामंजस्यपूर्ण प्रणाली बनाते हैं, जो लगातार सेवा जीवन सुनिश्चित करते हैं। यह स्टेनलेस स्टील के विकल्पों पर लाभ प्रदान करता है, जिसमें अक्सर उच्च लागत और दृश्यमान वेल्डेड जोड़ शामिल होते हैं।
निम्नलिखित पैरामीटर मानक उत्पादन और प्रासंगिक मानकों पर आधारित हैं। विशिष्ट परियोजना आवश्यकताओं को पूरा करने के लिए अनुकूलन उपलब्ध है।
| प्रदर्शन संकेतक | पैरामीटर/विनिर्देश | मानक/नोट्स |
|---|---|---|
| मूलभूत सामग्री | रंग-लेपित स्टील शीट (Q235B / DX51D+Z) | गैल्वेनाइज्ड या अल-जेडएन लेपित सब्सट्रेट |
| आधार सामग्री मानक | जीबी/टी 12754 | रंग-लेपित स्टील शीट और पट्टियाँ |
| तैयार उत्पाद मानक | सीईसीएस 380-2014 | मेटल प्रोफाइल शीट छत और दीवार इंजीनियरिंग के लिए तकनीकी विनिर्देश |
| सामान्य दीवार की मोटाई | 0.4–0.8 मिमी | मानक मशीन-निर्मित: 0.4-0.6 मिमी |
| जिंक कोटिंग वजन | ≥150 ग्राम/वर्ग मीटर | दो तरफा कोटिंग |
| कोटिंग की मोटाई | पीवीडीएफ ≥25 μm / PE ≥20 μm | मौसम ग्रेड के आधार पर चयन किया गया |
| मानक विशिष्टताएँ | 95×133 मिमी, 108×144 मिमी, 130×100 मिमी, 180×125 मिमी | आयताकार या वर्गाकार अनुप्रस्थ काट |
| एकल इकाई लंबाई | 6 मीटर (मानक) / 12 मीटर (अधिकतम) | अनुकूलन |
| नमक स्प्रे प्रतिरोध | ≥500 घंटे | बाहरी उपयोग के लिए आवश्यकता |
| सेवा जीवन | 15-20 वर्ष | ठंडे क्षेत्रों के लिए उपयुक्त |
| पाइप क्लैंप रिक्ति | ≤2 मी | समान रूप से वितरित |
| ऊर्ध्वाधर विचलन | ≤3 मिमी/कहानी ऊंचाई | स्थापना स्वीकृति आवश्यकता |
1. ठंड और पाला प्रतिरोध।धातु सामग्री पीवीसी पाइपों की अंतर्निहित खामियों को दूर करती है, जैसे थर्मल विस्तार और संकुचन और कम तापमान की भंगुरता के कारण उम्र बढ़ना। यह 15-20 वर्षों की सेवा जीवन के साथ, पूर्वोत्तर और उत्तर-पश्चिमी क्षेत्रों की अत्यधिक ठंड में जमा देने वाले तापमान को सहन करता है।
2. लचीली विशिष्टताएँ।मशीन से बने उत्पाद मानक बाजार की जरूरतों को पूरा करते हैं, जबकि मैन्युअल अनुकूलन विशेष जल निकासी आवश्यकताओं के लिए अतिरिक्त-बड़े विनिर्देशों (उदाहरण के लिए, 245×200 मिमी) और गैर-मानक आकार को समायोजित करता है।
3. वास्तु समन्वय.स्टील-संरचना वाली इमारतों के बाहरी हिस्से से मेल खाने के लिए रंगों को आरएएल मानकों के अनुसार अनुकूलित किया जा सकता है। विभिन्न प्रकार के सहायक उपकरण यह सुनिश्चित करते हैं कि जल निकासी प्रणाली इमारत के सौंदर्य के साथ एकीकृत हो।
4. सत्यापन योग्य सामग्री मानक।जीबी/टी 12754 और सीईसीएस 380-2014 के अनुपालन में निर्मित। विशेषताओं में कम से कम 150 ग्राम/वर्ग मीटर की गैल्वेनाइज्ड परत, मौसम-प्रतिरोध आवश्यकताओं को पूरा करने वाली कोटिंग की मोटाई और कम से कम 500 घंटे का नमक स्प्रे प्रतिरोध शामिल है।
5. स्पष्ट स्थापना और स्वीकृति मानदंड।विशिष्टताओं में प्रति कहानी ऊंचाई 3 मिमी से अधिक नहीं का ऊर्ध्वाधर विचलन, 2 मीटर से अधिक नहीं पाइप क्लैंप रिक्ति और कम से कम 30 मिमी की ओवरलैप लंबाई शामिल है। स्थापना के बाद स्वीकृति रिसाव-मुक्त जल प्रवाह परीक्षण पर आधारित है।
ठंडी जलवायु के लिए:कम तापमान की भंगुरता से बचने के लिए पीवीसी के बजाय रंग-लेपित स्टील डाउनपाइप का चयन करें। पुष्टि करें कि जिंक कोटिंग का वजन और कोटिंग का प्रकार स्थानीय मौसम की स्थिति के लिए उपयुक्त है।
बड़े छत क्षेत्रों के लिए:स्थानीय वर्षा की तीव्रता और छत क्षेत्र के आधार पर आवश्यक जल निकासी क्षमता की गणना करें। यदि मानक विनिर्देश अपर्याप्त हैं, तो कस्टम-निर्मित बड़े आकार के डाउनपाइप पर विचार करें।
तटीय या औद्योगिक वातावरण के लिए:सत्यापित करें कि कोटिंग प्रकार (पीई या पीवीडीएफ) और जिंक कोटिंग वजन संक्षारण प्रतिरोध आवश्यकताओं को पूरा करते हैं। नमक स्प्रे परीक्षण रिपोर्ट अनुरोध पर उपलब्ध हैं।
इंस्टॉलेशन के दौरान:ऊर्ध्वाधर विचलन, पाइप क्लैंप रिक्ति और ओवरलैप लंबाई के लिए स्वीकृति मानदंडों का पालन करें। जोड़ों के लिए ब्लाइंड रिवेट्स या बोल्ट का उपयोग करें, और अंतिम स्वीकृति से पहले कोई रिसाव न होने की पुष्टि करने के लिए जल प्रवाह परीक्षण करें।
1.औद्योगिक इस्पात संयंत्रों और रसद गोदामों के लिए संगठित छत जल निकासी प्रणाली, रंग-लेपित स्टील बाहरी गटर के साथ संगत।
2.स्टेडियम, प्रदर्शनी केंद्र और बड़े सुपरमार्केट सहित बड़े-बड़े सार्वजनिक भवनों के लिए धातु की छत की जल निकासी।
3.ठंडे क्षेत्रों में छत की जल निकासी, पूर्वोत्तर और उत्तर-पश्चिम चीन में पीवीसी पाइप के विकल्प के रूप में कार्य कर रही है।
4.अनुकूलन योग्य गैर-मानक बड़े-व्यास विनिर्देशों के साथ बड़े क्षेत्र की छतें और उच्च जल निकासी क्षमता की आवश्यकता वाली परियोजनाएं।
पीवीसी की तुलना में रंग-लेपित स्टील डाउनपाइप में कम तापमान वाली भंगुरता और दरार पड़ने का खतरा कम होता है। वे इस्पात-संरचना निर्माण के बाहरी हिस्सों के साथ बेहतर समन्वय और लंबी सेवा जीवन भी प्रदान करते हैं। पीवीसी हल्का और कम महंगा हो सकता है, लेकिन स्टील डाउनपाइप चरम जलवायु में अधिक स्थायित्व प्रदान करते हैं।
गैर-मानक आकारों को मैन्युअल झुकने और यांत्रिक सिलाई तकनीकों का उपयोग करके कस्टम-फैब्रिकेट किया जा सकता है। उदाहरण के लिए, बड़े लॉजिस्टिक्स पार्कों के लिए 245×200 मिमी जैसे अतिरिक्त बड़े डाउनस्पाउट्स का उत्पादन किया गया है। अपनी जल निकासी गणना के लिए हमारी तकनीकी टीम से संपर्क करें और हम एक उचित कस्टम आकार की अनुशंसा कर सकते हैं।
मुख्य चौकियों में प्रति मंजिल ऊंचाई 3 मिमी से अधिक नहीं का ऊर्ध्वाधर विचलन, 2 मीटर से अधिक पाइप क्लैंप अंतर और कम से कम 30 मिमी की ओवरलैप लंबाई शामिल है। स्थापना के बाद यह पुष्टि करने के लिए जल प्रवाह परीक्षण किया जाना चाहिए कि कोई रिसाव या विपरीत ढलान तो नहीं है।
हाँ। इमारत की बाहरी दीवारों, स्टील की छत और दीवार के आवरण से मेल खाने के लिए रंगों को आरएएल मानक रंग चार्ट से चुना जा सकता है। यह जल निकासी प्रणाली को समग्र भवन डिजाइन के साथ दृष्टिगत रूप से एकीकृत करने में मदद करता है।
कृपया पाइप का आकार, दीवार की मोटाई, लंबाई, रंग (यदि उपलब्ध हो तो आरएएल कोड), मात्रा, और क्या मशीन-निर्मित या कस्टम-निर्मित उत्पादों को प्राथमिकता दी जाती है, प्रदान करें। परियोजना स्थान और किसी विशेष पर्यावरणीय स्थिति जैसे तटीय जोखिम या अत्यधिक ठंड का भी संकेत दें।
टियांजिन सेनबो बिल्डिंग मटेरियल टेक्नोलॉजी कं, लिमिटेड कलर-कोटेड स्टील डाउनपाइप, कलर-कोटेड एल्यूमीनियम डाउनपाइप, एफआरपी डेलाइटिंग पैनल और अन्य धातु लिफाफा उत्पादों का निर्माता है। हमारा उत्पादन आधार जिंगहाई आर्थिक विकास क्षेत्र, तियानजिन, चीन में स्थित है, जो स्वचालित उत्पादन लाइनों और चार-चरण गुणवत्ता निरीक्षण प्रक्रिया से सुसज्जित है। हमारे कारखाने, प्रमाणपत्रों, परीक्षण क्षमताओं और परियोजना संदर्भों के बारे में अधिक जानकारी के लिए, कृपया हमारी वेबसाइट पर जाएँहमारे बारे मेंपेज याहमारी इंजीनियरिंग टीम से संपर्क करें.
